Πίνακας κυκλωμάτων PCB CNC A16B-1212-0901

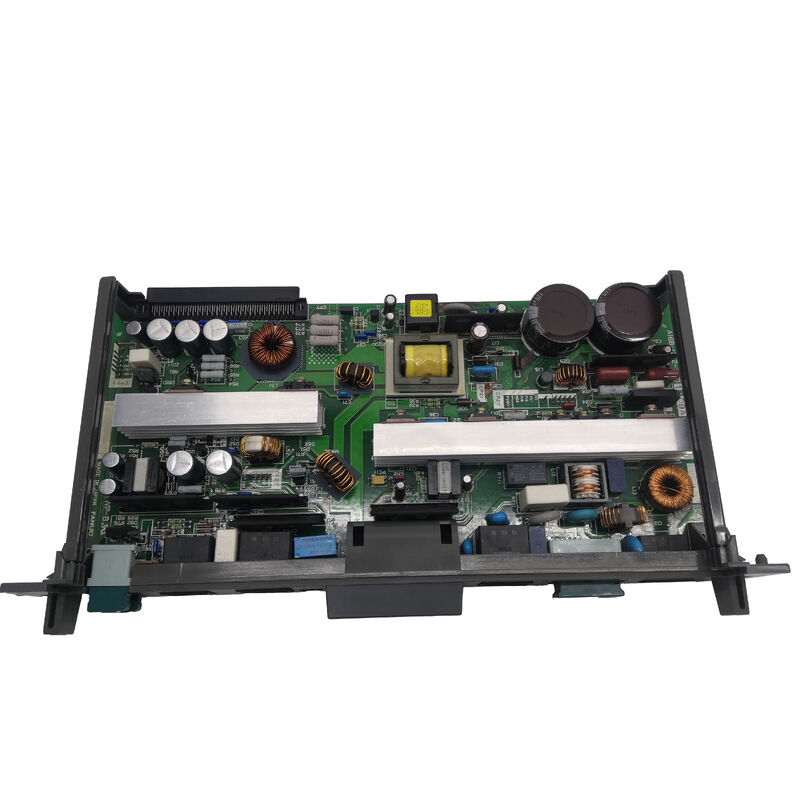

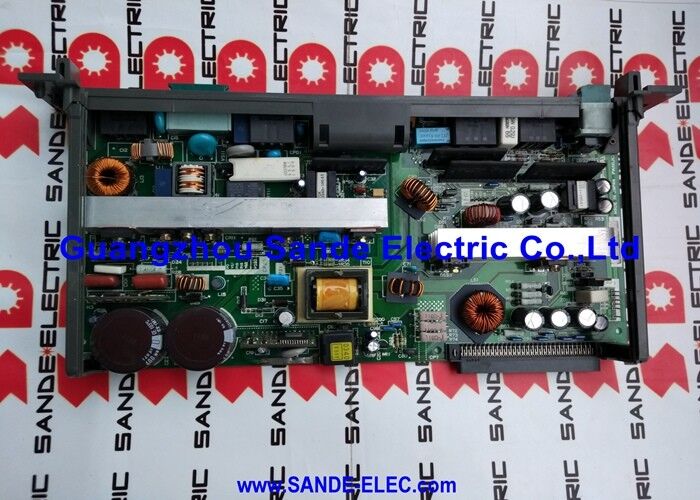

FANUC A16B-1212-0901 | Τροφοδοτικό A1 (C1 Type) — Series 16/18 CNC Main Rack / 200V / 0,91 kg

Το τροφοδοτικό A1 — Τι τροφοδοτεί και γιατί έχει σημασία η μπαταρία στο εσωτερικό

Το A16B-1212-0901 είναι το PSU A1 τύπου C1 που ταιριάζει στην κύρια βάση 2 θυρίδων των χειριστηρίων CNC της σειράς 16 και 18 της FANUC — η συμπαγής μορφή ελέγχου που χρησιμοποιείται σε τόρνους, κέντρα μηχανικής κατεργασίας και EDM που έχουν κατασκευαστεί γύρω από αυτές τις γενιές ελεγκτών. Κάθεται στο rack δίπλα στην κύρια πλακέτα της CPU και στην πλακέτα I/O και τροφοδοτεί όλες τις πλακέτες σε αυτό το rack.

Αυτό το τροφοδοτικό διαθέτει μια ενσωματωμένη μονάδα I/P — ένα ενσωματωμένο κύκλωμα ρελέ ισχύος εισόδου που διαχειρίζεται τη σειρά ενεργοποίησης και απενεργοποίησης CNC. Η ασφάλιση του ρελέ μεταξύ του εξωτερικού κυκλώματος διακοπής έκτακτης ανάγκης και της εσωτερικής λογικής ενεργοποίησης του CNC διατρέχει αυτή τη μονάδα.

Η εφεδρική μπαταρία βρίσκεται φυσικά μέσα σε αυτό το PSU— όχι στην κύρια πλακέτα της CPU. Αυτή η μπαταρία διατηρεί τα δεδομένα SRAM στην κύρια πλακέτα της CPU (παράμετροι CNC, προγράμματα, μετατοπίσεις εργαλείων) κάθε φορά που το CNC απενεργοποιείται. Αυτό έχει άμεση συνέπεια για την αντικατάσταση: εάν το A16B-1212-0901 αφαιρεθεί από το rack για περισσότερο από περίπου 30 λεπτά, η μπαταρία δεν μπορεί πλέον να τροφοδοτήσει την SRAM της πλακέτας CPU και τα αποθηκευμένα δεδομένα ενδέχεται να χαθούν. Διατηρήστε την αρχική μονάδα εγκατεστημένη έως ότου η αντικατάσταση είναι έτοιμη για τοποθέτηση. Εάν το τροφοδοτικό έχει διακοπεί για μεγάλο χρονικό διάστημα πριν από την άφιξη, βεβαιωθείτε ότι τα δεδομένα CNC εξακολουθούν να είναι άθικτα από ένα τρέχον αντίγραφο ασφαλείας πριν ξεκινήσετε το μηχάνημα.

Βασικές Προδιαγραφές

Ένδειξη σφάλματος και Θέσεις ασφαλειών

Δύο LED στην μπροστινή όψη του τροφοδοτικού παρέχουν άμεση κατάσταση:

PIL (πράσινο):Ανάβει όταν υπάρχει ισχύς εισόδου AC στο CP1. Εάν το PIL είναι απενεργοποιημένο με το μηχάνημα ενεργοποιημένο, ελέγξτε την εισερχόμενη παροχή AC και την ασφάλεια στο F1 (ασφάλεια εισόδου AC 200V: Daito GP75).

Κόκκινο LED:Ανάβει όταν το τροφοδοτικό ανιχνεύσει εσωτερικό σφάλμα. Αυτό το LED αναμμένο με το PIL επίσης αναμμένο υποδεικνύει ότι το τροφοδοτικό λαμβάνει εναλλασσόμενο ρεύμα αλλά έχει εσωτερική βλάβη — το PSU απαιτεί αντικατάσταση ή επισκευή.

Πρόσθετες ασφάλειες προστατεύουν την έξοδο CRT/LCD 9" (F3) και την ισχύ της μονάδας I/O (F4). Η μπαταρία που χρησιμοποιείται σε αυτό το PSU είναι A98L-0031-0012 — δεν περιλαμβάνεται στη μονάδα και πρέπει να παραγγελθεί ξεχωριστά εάν η υπάρχουσα μπαταρία έχει εξαντληθεί.

FAQ

Ε1: Γιατί πρέπει το αρχικό A16B-1212-0901 να παραμείνει εγκατεστημένο μέχρι να φτάσει η αντικατάσταση;

Η εφεδρική μπαταρία SRAM βρίσκεται φυσικά μέσα σε αυτό το τροφοδοτικό. Τροφοδοτεί συνεχώς το SRAM της κύριας πλακέτας CPU μέσω της σύνδεσης backplane. Η αφαίρεση του PSU μειώνει την ισχύ της μπαταρίας στη SRAM και τα δεδομένα παραμέτρων και προγράμματος CNC μπορούν να χαθούν μέσα σε 30 λεπτά. Διατηρήστε εγκατεστημένο το πρωτότυπο μέχρι να είστε έτοιμοι να τοποθετήσετε αμέσως το ανταλλακτικό.

Ε2: Η πράσινη λυχνία LED PIL είναι σβηστή και το CNC δεν θα ανάψει. Είναι ελαττωματικό το PSU;

Το PIL off σημαίνει ότι δεν υπάρχει ρεύμα AC στην είσοδο PSU. Πριν υποθέσετε ένα ελαττωματικό PSU, επαληθεύστε την εισερχόμενη τάση AC στο CP1 με έναν μετρητή. Ελέγξτε την ασφάλεια εισόδου F1 (Daito GP75). Εάν υπάρχει τάση εναλλασσόμενου ρεύματος και η ασφάλεια είναι άθικτη αλλά το PIL παραμένει σβηστό, το κύκλωμα εισόδου του PSU έχει αποτύχει και η μονάδα χρειάζεται επισκευή ή αντικατάσταση.

Ε3: Ποια στοιχεία ελέγχου FANUC είναι συμβατά με το A16B-1212-0901;

Η μονάδα ταιριάζει με χειριστήρια πρώτης γενιάς FANUC Series 16 και 18 στις παραλλαγές μοντέλων Α και Β: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC και 1. Μερικοί ελεγκτές ρομπότ RJ χρησιμοποιούν επίσης αυτό το τροφοδοτικό. Ταιριάζει σε συμπαγείς διαμορφώσεις ραφιών 2 θέσεων — όχι στις μεγαλύτερες ράφι πολλαπλών θυρίδων που χρησιμοποιούνται από διαμορφώσεις CNC υψηλότερης ικανότητας.

Ε4: Τι μπαταρία χρησιμοποιεί το A16B-1212-0901 και πόσο συχνά πρέπει να αντικαθίσταται;

Ο αριθμός ανταλλακτικού της μπαταρίας είναι A98L-0031-0012 και δεν περιλαμβάνεται στο PSU. Η FANUC συνήθως συνιστά αντικατάσταση κάθε 2-3 χρόνια ή όταν εμφανίζεται ο συναγερμός μπαταρίας στο CNC. Αντικαταστήστε την μπαταρία με το CNC ενεργοποιημένο αν είναι δυνατόν για να αποφύγετε την απώλεια δεδομένων SRAM — η μπαταρία μπορεί να εναλλάσσεται εν θερμώ σε κατάσταση τροφοδοσίας.

Ε5: Μπορεί το A16B-1212-0901 να επισκευαστεί ή χρειάζεται αντικατάσταση;

Η επισκευή είναι ευρέως διαθέσιμη μέσω των ειδικών επισκευών της FANUC CNC PSU. Τα κοινά σημεία αστοχίας περιλαμβάνουν τους πυκνωτές φίλτρου εξόδου DC, τα εξαρτήματα της βαθμίδας ανορθωτή και το ρελέ στη μονάδα I/P. Μια επισκευασμένη μονάδα από έναν ειδικό με επαλήθευση δοκιμής πλήρους φορτίου σε λειτουργικό χειριστήριο FANUC 16/18 είναι μια αξιόπιστη και οικονομική εναλλακτική λύση στην προμήθεια ενός αντικαταστάτη.
