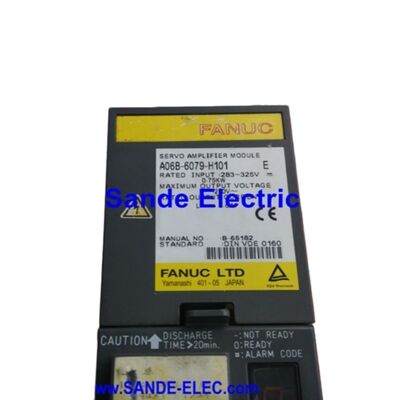

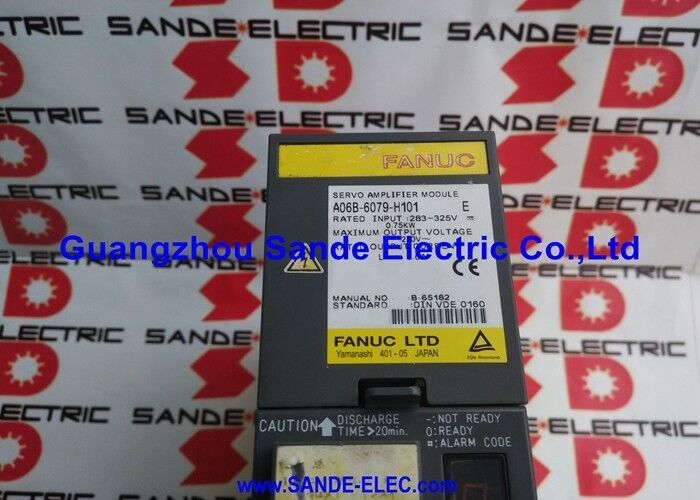

Fanuc A06B-6079-H101 | Ενισχυτής Σερβοκινητήρα Alpha — SVM1-12, Μονοαξονικός, 283–325V / 0.75kW, Έξοδος 3.0A, Διεπαφή PWM Τύπου A/B

Επισκόπηση

Ο Fanuc A06B-6079-H101 είναι ο SVM1-12 — η βασική μονοαξονική μονάδα της σειράς ενισχυτών σερβοκινητήρων alpha της Fanuc, με ονομαστική συνεχή έξοδο 3.0A στον κανάλι L από είσοδο DC bus 0.75kW. Είναι η μικρότερη μονάδα στην οικογένεια SVM1 μονοαξονικών A06B-6079, ταιριασμένη με τους ελαφρύτερους κινητήρες της σειράς alpha της Fanuc.

Ενώ οι μεγαλύτερες παραλλαγές SVM1 χειρίζονται προοδευτικά βαρύτερους άξονες με μεγαλύτερες απαιτήσεις ισχύος, ο SVM1-12 προδιαγράφεται για συμπαγείς άξονες που λειτουργούν με κινητήρες α1/3000 και α2/3000 — άξονες τραπεζιού και σέλας κέντρων κατεργασίας CNC, άξονες τοποθέτησης ηλεκτροδίων EDM σύρματος, άξονες μικρών ρομποτικών αρθρώσεων και οποιονδήποτε άξονα όπου η συνεχής απαίτηση ρεύματος του κινητήρα εμπίπτει άνετα εντός 3.0A.

Το πλάτος της μονάδας 60mm — η στενότερη μορφή στη σειρά alpha SVM — είναι άμεση συνέπεια της μέτριας κατηγορίας εξόδου του SVM1-12.

Οι συσκευές IPM (Intelligent Power Module) που σχηματίζουν το στάδιο εξόδου στα 3.0A χρειάζονται μόνο συσκευές κατηγορίας 20A, οι οποίες χωρούν σε πλάτος πάνελ 60mm μαζί με την πλακέτα καλωδίωσης και την κάρτα ελέγχου.

Αυτή η στενή μορφή είναι ένα πρακτικό πλεονέκτημα σχεδιασμού ντουλαπιού: σε μια μηχανή με πολλαπλές μεμονωμένες μονοαξονικές μονάδες, το πλάτος 60mm του SVM1-12 επιτρέπει την τοποθέτηση περισσότερων μονάδων άξονα σε ένα δεδομένο μήκος ράγας σε σύγκριση με φαρδύτερες μονάδες SVM.

Όπως και με όλες τις μονάδες της σειράς A06B-6079, ο SVM1-12 αντλεί την ενέργεια λειτουργίας του από το κοινό DC bus του alpha PSM και επικοινωνεί με το CNC μέσω της διεπαφής ανάδρασης PWM serial.

Η συμβατότητα διεπαφής Τύπου Α και Τύπου Β καθιστά τον H101 επισκευάσιμο σε ένα ευρύ φάσμα γενεών ελέγχου CNC χωρίς τροποποίηση, υπό την προϋπόθεση ότι η διεπαφή της μονάδας αντικατάστασης έχει ρυθμιστεί ώστε να ταιριάζει με τον υπάρχοντα τύπο ελέγχου CNC της μηχανής.

Μια σημαντική λεπτομέρεια εγκατάστασης: η μονάδα μπορεί να διαμορφωθεί με μία ή δύο θύρες μπαταρίας CX5 για εφεδρική μπαταρία απόλυτου κωδικοποιητή, και η αντικατάσταση πρέπει να ταιριάζει με την αρχική διαμόρφωση.

Βασικές Προδιαγραφές

SVM1-12 στο Σύστημα Κίνησης Alpha

Στο σύστημα μονάδων ενισχυτή alpha, ο SVM1-12 καταλαμβάνει ένα από τα μικρότερα φυσικά αποτυπώματα, παρέχοντας πλήρη μονοαξονικό έλεγχο σερβοκινητήρα.

Η μονάδα λαμβάνει εντολές θέσης και ταχύτητας από τον επεξεργαστή ελέγχου άξονα του CNC μέσω του συνδέσμου PWM serial, κλείνει τον βρόχο ρεύματος εσωτερικά χρησιμοποιώντας την ενσωματωμένη ρύθμιση ρεύματος του IPM και επεξεργάζεται την ανάδραση του κωδικοποιητή του κινητήρα μέσω του βρόχου θέσης του CNC σε κάθε περίοδο κύκλου σερβοκινητήρα.

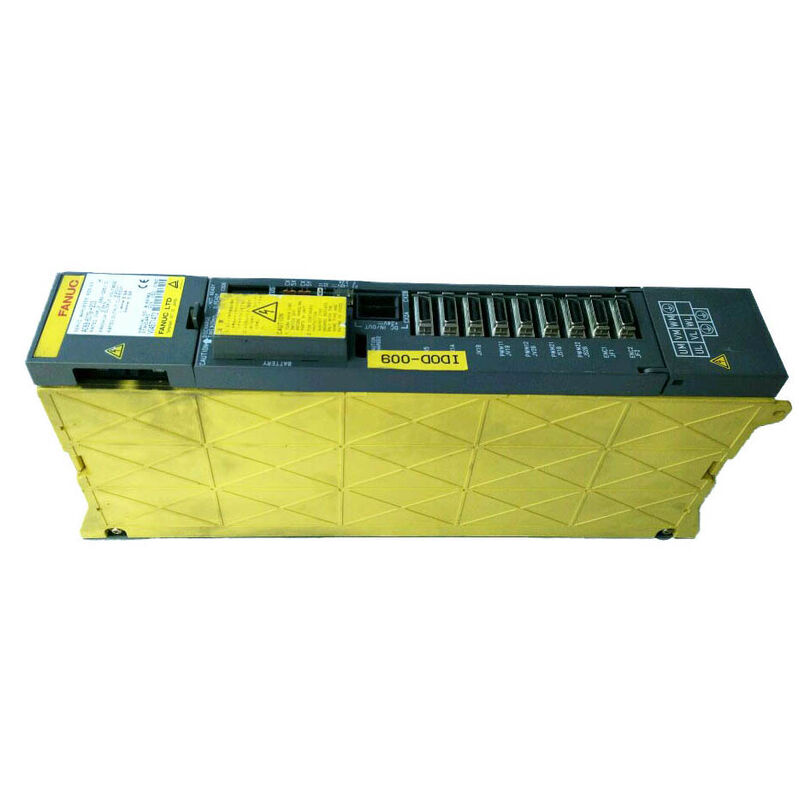

Φυσικά, η μονάδα τοποθετείται στη ράγα ενισχυτή alpha μεταξύ του PSM και των γειτονικών μονάδων SVM ή SPM, με τον σύνδεσμο τροφοδοσίας DC bus στο πίσω μέρος και τους ακροδέκτες εξόδου ισχύος του κινητήρα στο κάτω μέρος.

Το καλώδιο διεπαφής σερβοκινητήρα του CNC συνδέεται στους συνδέσμους σειράς JN της πλακέτας καλωδίωσης στο επάνω μέρος, μεταφέροντας τα σήματα εντολής και ανάδρασης PWM. Το καλώδιο ισχύος του κινητήρα (τριφασικό U/V/W) και το καλώδιο ανάδρασης του κινητήρα (κωδικοποιητής) συνδέονται ξεχωριστά.

Η απαίτηση DC bus 0.75kW του SVM1-12 είναι η μικρότερη συμβολή στο συνολικό φορτίο του PSM σε μια εγκατάσταση πολλαπλών μονάδων.

Σε μια μηχανή με έναν SVM1-12 που οδηγεί καθέναν από τους τρεις άξονες και μια μονάδα ατράκτου 5.5kW, η συνολική απαίτηση bus είναι περίπου 7.75kW — πολύ εντός της χωρητικότητας 13.8kW του PSM-11 και ακόμη και εντός της χωρητικότητας 6.8kW του μικρότερου PSM-5.5 για μια μηχανή με δύο άξονες σερβοκινητήρα χωρίς την άτρακτο.

α1/3000 και α2/3000 — Άξονες Κίνησης Ακριβείας Ελαφριάς Χρήσης

Οι κινητήρες της σειράς alpha που ταιριάζουν με τον SVM1-12 είναι συμπαγείς, υψηλής ταχύτητας κινητήρες σχεδιασμένοι για άξονες όπου η δυναμική απόκριση — η ικανότητα επιτάχυνσης και επιβράδυνσης γρήγορα με ελάχιστη υπέρβαση — είναι πιο κρίσιμη από την ακατέργαστη συνεχή ροπή.

Το α1/3000 παράγει την ονομαστική του ροπή σε εύρος ταχύτητας έως 3000rpm, με χαμηλή ροπή αδράνειας που το καθιστά εξαιρετικά ευαίσθητο στις αλλαγές εντολών ταχύτητας.

Αυτά τα χαρακτηριστικά το καθιστούν ιδανικό για άξονες CNC γρήγορου κύκλου σε μικρά κέντρα κατεργασίας και μηχανές EDM όπου κάθε αντιστροφή άξονα κατά τη διάρκεια της διαμόρφωσης πρέπει να ακολουθεί την προγραμματισμένη διαδρομή χωρίς καθυστέρηση ή ταλάντωση.

Το α2/3000 παρέχει ελαφρώς υψηλότερη συνεχή ροπή στην ίδια ονομαστική ταχύτητα, καλύπτοντας άξονες με βαρύτερες μάζες φορείου ή τραπεζιού, παραμένοντας εντός της ονομαστικής συνεχούς ρεύματος 3.0A του SVM1-12.

Συχνές Ερωτήσεις

Ε1: Πώς καθορίζεται ο αριθμός των θυρών μπαταρίας CX5 πριν από την παραγγελία;

Επιθεωρήστε την υπάρχουσα μονάδα πριν από την αφαίρεση: μετρήστε τους συνδέσμους CX5 που είναι φυσικά ορατοί στην πλακέτα καλωδίωσης της μονάδας.

Μια μονάδα με ένα CX5 εξυπηρετεί έναν άξονα απόλυτου κωδικοποιητή. δύο θύρες CX5 εξυπηρετούν δύο άξονες απόλυτου κωδικοποιητή από την ίδια μονάδα.

Ορισμένες διαμορφώσεις μηχανών δρομολογούν τις μπαταρίες κωδικοποιητή δύο αξόνων μέσω ενός μόνο SVM1-12. Εάν εγκατασταθεί ο λανθασμένος αριθμός θυρών, ένας ή περισσότεροι άξονες θα χάσουν την απόλυτη θέση κατά την απενεργοποίηση και θα απαιτήσουν επαναφορά αναφοράς πριν μπορέσει να συνεχιστεί η κατεργασία.

Ε2: Ποιο είναι το ισοδύναμο FSSB του A06B-6079-H101;

Το ισοδύναμο διεπαφής οπτικής ίνας FSSB του SVM1-12 είναι το A06B-6096-H101. Και οι δύο είναι μονάδες SVM1-12 με πανομοιότυπες ονομαστικές τιμές 3.0A, 0.75kW. Η διαφορά είναι το πρωτόκολλο επικοινωνίας: ο H101 (σειρά A06B-6079) χρησιμοποιεί PWM serial feedback. ο A06B-6096-H101 χρησιμοποιεί οπτική ίνα FSSB.

Δεν μπορούν να αντικατασταθούν απευθείας — ο τύπος CNC της μηχανής καθορίζει ποια διεπαφή απαιτείται.

Ε3: Γιατί αυτή η μονάδα κίνησης περιγράφεται ως συμβατή με Τύπο Α/Β, ενώ άλλες μονάδες SVM είναι μόνο Τύπου Α ή μόνο Τύπου Β;

Οι μονάδες alpha κατηγορίας 60mm (SVM1-12 και SVM1-20) σχεδιάστηκαν με ευελιξία διεπαφής από νωρίς στη γραμμή παραγωγής, φιλοξενώντας πρωτόκολλα διεπαφής CNC Τύπου Α και Τύπου Β μέσω μιας επιλογής υλικού στη μονάδα.

Μεγαλύτερες μονάδες SVM στη σειρά A06B-6079 κυκλοφόρησαν συχνά σε διαμορφώσεις μόνο Τύπου Α εντός της αρίθμησης H101–H108, με ξεχωριστές παραλλαγές Τύπου Β στη σειρά A06B-6080.

Η διπλή συμβατότητα του SVM1-12 απλοποιεί το απόθεμα ανταλλακτικών για παρόχους υπηρεσιών που υποστηρίζουν μηχανές σε διαφορετικές γενιές ελέγχου CNC.

Ε4: Μπορεί ο A06B-6079-H101 να λειτουργήσει χωρίς φορτίο (χωρίς συνδεδεμένο κινητήρα) για δοκιμές;

Η λειτουργία του SVM1-12 χωρίς συνδεδεμένο κινητήρα δεν είναι μια τυπική διαδικασία θέσης σε λειτουργία ή δοκιμής. Το CNC συνήθως ανιχνεύει την απουσία ανάδρασης κινητήρα και παράγει συναγερμό σερβοκινητήρα πριν ενεργοποιήσει τη μονάδα κίνησης.

Εξειδικευμένες εγκαταστάσεις επισκευής χρησιμοποιούν εξειδικευμένο υλικό δοκιμής φορτίου — αντιστάσεις φορτίου ή πραγματικά φορτία κινητήρα σε ελεγχόμενα συστήματα δοκιμών — για την επαλήθευση της λειτουργίας του σταδίου εξόδου της μονάδας κίνησης.

Οι δοκιμές πεδίου χωρίς κινητήρα, ακόμη και για λίγο, δεν συνιστώνται επειδή ορισμένες λειτουργίες προστασίας της μονάδας κίνησης λειτουργούν σωστά μόνο με κινητήρα στο κύκλωμα εξόδου.

Ε5: Ποιος συνδυασμός κωδικού συναγερμού διακρίνει καλύτερα μια βλάβη μονάδας από μια βλάβη κινητήρα στον A06B-6079-H101;

Η τυπική διαγνωστική ακολουθία είναι: απενεργοποιήστε την τροφοδοσία, αποσυνδέστε τα καλώδια τροφοδοσίας U/V/W του κινητήρα από τους ακροδέκτες εξόδου της μονάδας. Με τα καλώδια αποσυνδεδεμένα, ενεργοποιήστε την τροφοδοσία και απελευθερώστε την επείγουσα διακοπή.

Εάν ο συναγερμός υπερέντασης (που συνήθως αντιστοιχεί στον Συναγερμό 8/9/A στο LED της μονάδας) εκκαθαριστεί, η βλάβη βρίσκεται στον κινητήρα ή στο καλώδιο του κινητήρα — δοκιμάστε τη μόνωση του κινητήρα σε σχέση με την προστατευτική γείωση (αποδεκτές τιμές είναι αρκετές εκατοντάδες megaohms ή περισσότερο).

Εάν ο συναγερμός παραμένει με τα καλώδια του κινητήρα αφαιρεμένα, η βλάβη βρίσκεται στο στάδιο εξόδου της μονάδας κίνησης και η μονάδα απαιτεί επισκευή ή αντικατάσταση.

Αυτή η ακολουθία αποτρέπει την εσφαλμένη αντικατάσταση μιας υγιούς μονάδας κίνησης όταν η αιτία είναι ένας φθίνων κινητήρας.
