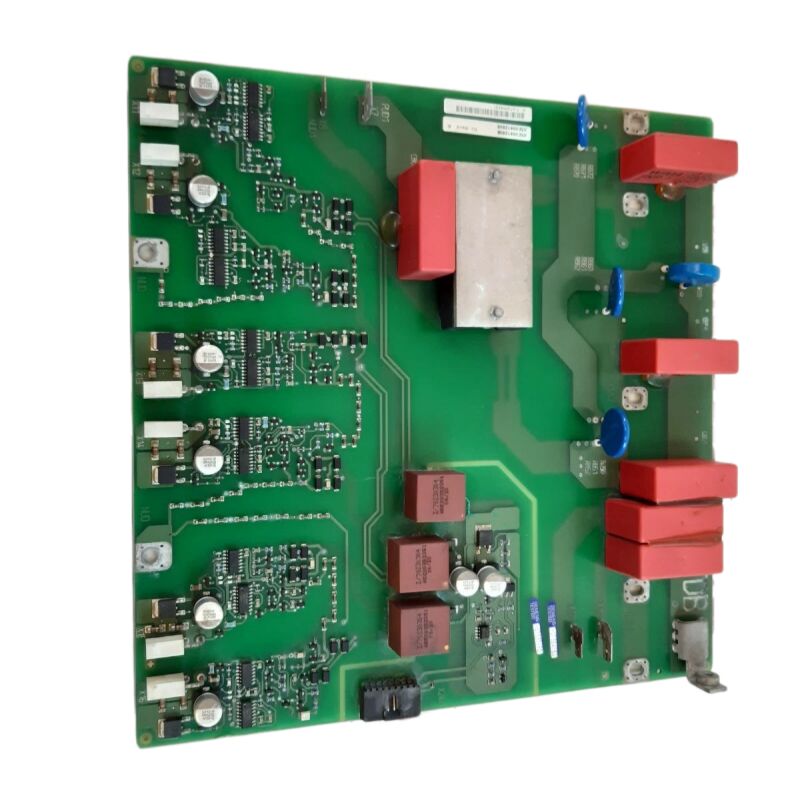

ΟΡΙΓΙΝΑΛΗ ΣΙΜΕΝΣ SCR Trigger Board TDB BOARD A5E00412608 A5EOO4126O8

Siemens A5E00412608 MICROMASTER 440 Inverter/Converter Τρίγκερ Πίνακα IGBT πυροδότησης PCB για το τμήμα ισχύος κίνησης

Αριθμός μέρους:Α5Ε00412608

Εναλλακτική αναφορά:Α5Ε00412705

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:Πίνακας ενεργοποίησης IGBT PCB πυροδότησης για το τμήμα ισχύος μετατροπέα/μετατροπέα

Οικογένεια προϊόντων:MICROMASTER 440 (MM440)

Βάρος:~490 g

Κατηγορία φλόγας:UL 94V-0

Κατάσταση παραγωγής:Αποσύρθηκε από τον κατασκευαστή

Χώρα καταγωγής:Γερμανία

Σύνοψη

Το A5E00412608 είναι το πίνακα ενεργοποίησης ̇ το σύνολο τυπωμένων κυκλωμάτων IGBT ̇ για την κινητήρα μεταβλητής συχνότητας Siemens MICROMASTER 440 AC.Βρίσκεται στην διεπαφή μεταξύ της ψηφιακής ηλεκτρονικής ελέγχου του MM440 και των φυσικών τρανζίστορ στο τμήμα ισχύος μετατροπέα της κίνησης.

Το κύριο καθήκον του είναι απλό αλλά κρίσιμο:λαμβάνουν εντολές διαμόρφωσης πλάτους παλμού από την πίνακα ελέγχου και τις μεταφράζουν σε ακριβώς χρονολογημένους παλμούς πύλης που στην πραγματικότητα ενεργοποιούν και απενεργοποιούν τα τρανζίστορα IGBT.

Όταν αποτύχει, το στάδιο εξόδου του κινητήρα σιωπάει. Δεν υπάρχει διακόπτης, καμία τάση στον κινητήρα, καμία κίνηση.

Το MICROMASTER 440 ήταν η πλατφόρμα πολλαπλών χρήσεων AC της Siemens που καλύπτει από 0,12 kW έως 250 kW,Και κατά τη διάρκεια της μακράς ζωής της παραγωγής έγινε μία από τις πιο ευρέως χρησιμοποιούμενες μονάδες στον τομέα της βιομηχανικής αυτοματοποίησης παγκοσμίως..

Μεταφορέα, φυγοκεντρίστρες, συμπιεστές, γραμμές εκχύλισης, μηχανήματα ανύψωσης, συσκευαστές, ο κατάλογος εφαρμογών είναι σχεδόν τόσο μεγάλος όσο ο κατάλογος των βιομηχανιών που βασίστηκαν σε κινητήρες MM440.

Πολλές από αυτές τις εγκαταστάσεις παραμένουν παραγωγικές σήμερα.Γι 'αυτό μια υγιής αγορά ανταλλαγών συνεχίζει να εξυπηρετεί τοποθεσίες πολύ μετά τη Siemens σταμάτησε το μέρος.

Η εναλλακτική αναφορά A5E00412705 εμφανίζεται σε πλακέτες της ίδιας λειτουργικής γενιάς και αναφέρεται συνήθως παράλληλα με την A5E00412608 στις βάσεις δεδομένων ανταλλακτικών.

Και οι δύο αναφορές αφορούν την ίδια θέση στο τμήμα ισχύος του MM440, αν και η επιβεβαίωση του συγκεκριμένου αριθμού κατά την ετικέτα της εγκατεστημένης πλακέτας παραμένει το ασφαλέστερο βήμα πριν από την υποβολή παραγγελίας.

Βασικές προδιαγραφές

Τι Κάνει το Πίνακα Σκανδάλη ̇ και Γιατί Έχει Σημασία

Το τμήμα μετατροπέα του MM440 χρησιμοποιεί μια τριστάση IGBT γέφυρα για να μετατρέψει την τάση DC σύνδεσης της κίνησης στην ελεγχόμενη τάση AC που βλέπει ο κινητήρας.διατεταγμένα στις επάνω και κάτω θέσεις των διακόπτες.

Το πίνακα ενεργοποίησης δημιουργεί τον παλμό πύλης για κάθε μία από αυτές τις έξι συσκευές.

Ακόμη και ένα μικρό σφάλμα στο χρονοδιάγραμμα - ένας παλμός πύλης που φτάνει ελαφρώς νωρίς ή αργά, ή δεν φτάνει καθόλου - προκαλεί άμεσα προβλήματα.Η πρόωρη εκτόξευση της λάθος συσκευής δημιουργεί μια κατάσταση πυροβολισμού.: τόσο οι άνω όσο και οι κατώτεροι διακόπτες σε μία φάση οδηγούν ταυτόχρονα, προκαλώντας βραχυκύκλωμα στον σύνδεσμο συνεχούς ρεύματος και δημιουργώντας καταστροφικό υπερστροφικό.

Οι λείπουν παλμοί αφήνουν μια φάση του κινητήρα χωρίς κίνηση, δημιουργώντας ασύμμετρες μορφές κυμάτων ρεύματος, παλμούς ροπής και θέρμανση του κινητήρα.

Η πλακέτα περιλαμβάνει κυκλώματα ανίχνευσης αποσιτισμού που παρακολουθούν κάθε IGBT κατά τη διάρκεια της λειτουργίας του.

Εάν μια IGBT δεν μπορεί να κορεσθεί κανονικά, γεγονός που υποδηλώνει ροή ρεύματος που η συσκευή δεν μπορεί να υποστηρίξει, η πλακέτα ενεργεί πριν το λογισμικό ελέγχου μπορεί να ανταποκριθεί.καταστολή όλων των παλμών πύλης για την προστασία του τμήματος ισχύοςΑυτή η απάντηση του υλικού λειτουργεί σε μικροδευτερόλεπτα.

UL 94V-0 Κατηγορία φλόγας

Η βαθμολογία UL 94V-0 του υλικού υποστρώματος της πλακέτας είναι η υψηλότερη κατάταξη στη σειρά δοκιμών κάθετης φλόγας της UL.ένα υπόστρωμα UL 94V-0 πρέπει να αυτοσβήνει εντός δέκα δευτερολέπτων από κάθε μία από τις πέντε εφαρμογές φλόγας, και δεν επιτρέπεται να στάζουν σωματίδια καύσης.

Η ταξινόμηση αυτή επιβεβαιώνει ότι το υλικό PCB A5E00412608 δεν διατηρεί ή διαδίδει την καύση σε περίπτωση εσωτερικής βλάβης ή παρακείμενης πηγής θερμότητας.

Σε βιομηχανικά ντουλάπια κίνησης όπου πολλαπλά πλαίσια, πυκνωτές και αγωγοί υψηλού ρεύματος καταλαμβάνουν έναν κοινό κλειστό χώρο,η αξιολόγηση αυτή δεν είναι πλαίσιο ελέγχου είναι μια πρακτική ιδιότητα πυρασφάλειας που περιορίζει το πώς μπορεί να κλιμακωθεί ένα τοπικό σφάλμα.

Απαιτήσεις διαχείρισης της ΕΕΔ

Οποιοσδήποτε χειρισμός εκτός ενός περιβάλλοντος που ελέγχεται από το ESDεπαφή με πλαστικές επιφάνειες ή συνθετικά ρούχα ̇ κινδυνεύουν ζημιές που μπορεί να μην είναι άμεσα ορατές, αλλά συντομεύουν τη διάρκεια ζωής της πλακέτας ή προκαλούν διαλείπουσα συμπεριφορά σφάλματος κατά τη διάρκεια της χρήσης.

Κατά την εγκατάσταση ή την απομάκρυνση, χρησιμοποιήστε ένα συρματόσχοινο με γείωση, εργαστείτε σε μια αγωγό επιφάνεια και μεταφέρετε την πλακέτα σε αντιστατική μεταλλωμένη συσκευασία.

Οι ίδιες προφυλάξεις ισχύουν και για την αφαίρεση του χαλασμένου πίνακα ∙ θα πρέπει να συσκευάζεται σωστά για επιστροφή σε εταιρεία επισκευής, εάν προγραμματίζεται αξιολόγηση σε επίπεδο συστατικού.

Γενικές ερωτήσεις

Ερώτηση 1: Το MM440 προκαλεί σφάλμα F022 (σφάλμα γης) κατά την εντολή εκτέλεσης, αλλά ο κινητήρας και η καλωδίωση εξόδου έχουν επιβεβαιωθεί ότι δεν υπάρχουν σφάλματα γης με δοκιμές αντοχής μόνωσης.Θα μπορούσε η A5E00412608 να παράγει ένα ψεύτικο σήμα βλάβης?

Το F022 μπορεί να προέρχεται από το πίνακα ενεργοποίησης εάν το κύκλωμα μέτρησης ρεύματος του πίνακα παράγει ψευδώς διαφορική τιμή ρεύματος.

Οι σημερινοί αισθητήρες του πίνακα τροφοδοτούν τον αλγόριθμο ανίχνευσης σφαλμάτων εδάφους του κινητήρα, και ένας παρασυρόμενος ή αποτυχημένος αισθητήρας παράγει μια εμφανή υπογραφή σφάλματος εδάφους ακόμη και σε μια υγιή εγκατάσταση.

Ελέγξτε τις τρέχουσες συνδέσεις αισθητήρων της πλακέτας πριν την αντικατάσταση της πλακέτας ∙ ένα χαλαρό καλώδιο οπτικών ινών μεταξύ της πλακέτας ενεργοποίησης και της πλακέτας ελέγχου είναι μια κοινή αιτία ψεύτικων ταξιδιών F022.

Ε2: Το εναλλακτικό μέρος A5E00412705 είναι διαθέσιμο αλλά το A5E00412608 αναφέρεται ως μη διαθέσιμο.

Τα πλαίσια A5E00412705 και A5E00412608 είναι στενά συνδεδεμένα πλαίσια για την ίδια εφαρμογή MM440.Το εσωτερικό ιστορικό παραγωγής της Siemens μερικές φορές περιλαμβάνει μικρές αναθεωρήσεις υλικού μεταξύ στενά αριθμημένων εξαρτημάτων.

Το ασφαλέστερο βήμα είναι να συγκρίνετε τον σειριακό αριθμό και την ημερομηνία παραγωγής της μονάδας με την ετικέτα της εγκατεστημένης πλακέτας πριν επιβεβαιώσετε την εναλλακτικότητα.

Δεν απαιτούνται αλλαγές στις παραμέτρους κίνησης κατά την αντικατάσταση ενός πίνακα ενεργοποίησης ̇ οι παραμέτροι κίνησης αποθηκεύονται στον πίνακα ελέγχου.

Ε3: Μετά την εγκατάσταση ενός αντικαταστατικού πίνακα A5E00412608, το MM440 λειτουργεί, αλλά η μορφή κύματος του ρεύματος του κινητήρα παρουσιάζει ελαφρά ασύμμετρη σε μια φάση.

Μια μικρή ασυμμετρία αμέσως μετά την εγκατάσταση της πλακέτας αντανακλά μερικές φορές μια υπολειμματική μετατόπιση ρεύματος μέτρησης στο κύκλωμα αισθητήρα της νέας πλακέτας,που διορθώνεται αυτόματα μετά την ολοκλήρωση του πρώτου κύκλου πλήρους φόρτωσης της μονάδας.

Εάν η ασυμμετρία διαρκέσει πέραν των πρώτων λίγων λεπτών λειτουργίας με φορτίο, check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Ε: Η επιφάνεια A5E00412608 έχει ορατά σημάδια καψίματος στην περιοχή κίνησης της πύλης για μια θέση IGBT. Είναι η αιτία η επιφάνεια ή η IGBT;

Τα σημάδια καψίματος σε μια συγκεκριμένη θέση κίνησης πύλης σχεδόν πάντα δείχνουν ότι η αντίστοιχη IGBT υπέστη σφάλμα που ανάγκασε το ανώμαλο ρεύμα να περάσει πίσω από το κύκλωμα πύλης.Αυτό είναι σχεδόν πάντα ένα σημάδι ότι η IGBT απέτυχε πρώτα (συντομόφωνα ή θύρα οξείδιο κατάρρευση) και κατεστραμμένο το πίνακα ενεργοποίησης ως αποτέλεσμα.

Πριν από την εγκατάσταση εναλλακτικής πλακέτας σκανδάλη, δοκιμάστε το IGBT power module confirm να βεβαιωθείτε ότι όλες οι έξι θέσεις IGBT παρουσιάζουν κανονική αντίσταση της κάθοδας πύλης και δεν υπάρχουν σύντομοι συλλέκτες-εκπομπείς.

Η εγκατάσταση ενός νέου A5E00412608 σε μια μονάδα με αποτυχημένη IGBT θα επαναλάβει την αποτυχία.

Ε5: Το MM440 με το A5E00412608 απομακρύνεται από την υπηρεσία. Το πίνακα εκτόξευσης είναι σε τέλεια λειτουργική κατάσταση. Μπορεί να αποθηκευτεί ως εφεδρικό για ένα άλλο MM440 του ίδιου μεγέθους πλαισίου;

Ναι ∙ μια επιβεβαιωμένη λειτουργία του πίνακα ενεργοποίησης από μια αποσυνδεδεμένη μονάδα είναι ένα πολύτιμο ανταλλακτικό για άλλες μονάδες MM440 της ίδιας τάξης ισχύος.

Να φυλάσσεται σε αγωγική (αντιστατική μεταλλωμένη) συσκευασία με ετικέτα που να αναφέρει τον αριθμό τμήματος A5E, το μοντέλο κίνησης και το μέγεθος του πλαισίου από το οποίο αφαιρέθηκε και την ημερομηνία αφαιρέσεως.

Κρατήστε το σε ξηρό περιβάλλον μακριά από πηγές θερμότητας.

Προτού το χρησιμοποιήσετε σε εγκατάσταση αντικατάστασης, πραγματοποιήστε επιθεώρηση στο πάγκο υπό καλό φωτισμό για να ελέγξετε τυχόν μηχανικές βλάβες ή διάβρωση στην περιοχή των συνδέσεων.

Μια σανίδα που έχει αποθηκευτεί σωστά για χρόνια θα λειτουργήσει κανονικά.
