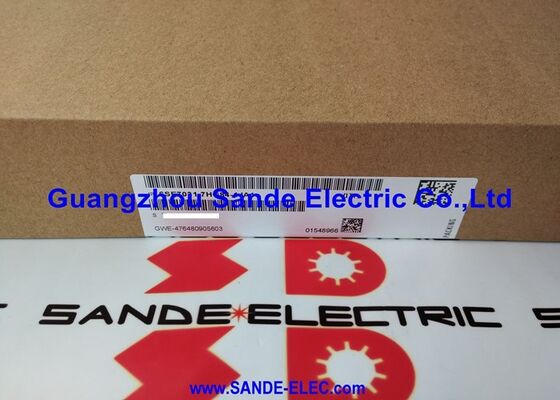

Αρχικό Πίνακα Απορρόφησης RC της SIEMENS 6SE7033-7EH84-1GG0 6SE70337EH841GG0 6SE7O33-7EH84-1GGO 6SE7 033-7EH84-1GG0

Η Siemens 6SE7033-7EH84-1GG0

Αριθμός μέρους:6SE7033-7EH84-1GG0

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:Πίνακας καλωδίωσης μετατροπέα SML2 (Inverter Snubber/Signal Wiring Board)

Διάλογος προϊόντων:Συμπεριλαμβανομένων των συστημάτων που χρησιμοποιούνται για την παρακολούθηση των δεδομένων.

Συμβατό δίσκο:Συσκευές κίνησης πλαισίου της σειράς 6SE7033-7EH

Κατάσταση παραγωγής:Αποσύρθηκε από τον κατασκευαστή

Χώρα καταγωγής:Γερμανία

Σύνοψη

The 6SE7033-7EH84-1GG0 is the SML2 inverter wiring board for the Siemens SIMOVERT MASTERDRIVES 6SE7033-7EH series chassis drives — the companion board to the SMU2 wiring board within the same drive's power section assembly.

The SML2 (Snubber Module Lower / Signal Module Lower — the naming reflects its position and function within the drive's internal hierarchy) handles the snubber circuit interface and power section signal wiring for the lower portion of the inverter bridge in this large-chassis MASTERDRIVES variant.

Το 6SE7033-7EH84-1GG0, που έχει διακοπεί από τον κατασκευαστή, είναι ένα ανταλλακτικό που προέρχεται αποκλειστικά από την αγορά ανταλλακτικών για επισκευή και συντήρηση λειτουργικών κινητήρων 6SE7033-7EH που εξακολουθούν να χρησιμοποιούνται.

Στις ονομαστικές ισχύς του πλαισίου 6SE7033-7EH, οι εν λόγω κινητήρες εγκαθίστανται συνήθως σε εφαρμογές όπου λειτουργούν συνεχώς για παρατεταμένες περιόδουςκαι μεγάλες εγκαταστάσεις παραγωγής όπου η αντικατάσταση και η επαναχρηματοδότηση αντιπροσωπεύουν σημαντική προσπάθεια και κόστος.

Η διαθεσιμότητα αξιόπιστης εφεδρικής πλακέτας είναι επομένως άμεσος παράγοντας στη διαθεσιμότητα μηχανών για αυτές τις εγκαταστάσεις.

Το προσάρτημα GG0 διακρίνει την εν λόγω πλακέτα SML2 από την πλακέτα SMU2 (προσάρτημα GF0). Both boards are installed in the same drive chassis and are functionally paired — they share the same power section environment and are physically located in proximity within the drive's internal assembly.

Μαζί, αυτά τα δύο πλαίσια αποτελούν την πλήρη μονάδα καλωδίωσης μετατροπέα και διεπαφής σήματος για το τμήμα ισχύος 6SE7033-7EH.

Βασικές προδιαγραφές

SML2 ∆οντήρας Snubber και καλωδίωση σήματος

Στους μετατροπείς IGBT μεγάλου μορφότυπου, οι μεταβάσεις IGBT δημιουργούν μεταβατικά τάσης στο λεωφορείο συνεχούς ρεύματος και την έξοδο κινητήρα.

Αυτές οι μεταβατικές ∙ αν δεν είναι σφιχτές ∙ υπερβαίνουν την ασφαλή τάση λειτουργίας του IGBT και προκαλούν βλάβη της συσκευής.

Τα κυκλώματα Snubber είναι τα παθητικά δίκτυα αποσβεστικής ενέργειας που απορροφούν και εξαλείφουν αυτή την παροδική ενέργεια, αποτρέποντας τη ζημιά από υπερτάσεις στους ημιαγωγούς ισχύος.

Η SML2 λειτουργεί ως το σύνολο κυκλώματος snubber και το board διασύνδεσης εντός του μετατροπέα 6SE7033-7EH.και ενδεχομένως διόδους που συνδέονται ηλεκτρικά μεταξύ των τερματικών IGBT και της συνεχούς γραμμής για την ατμόσφαιρα των μεταβατικών διακυμάνσεων.

Παρέχει επίσης τη διαδρομή PCB για τις συνδέσεις σήματος και κίνησης πύλης εντός του τμήματος της γέφυρας ισχύος.

Με τα τρέχοντα χαρακτηριστικά του πλαισίου 6SE7033-7EH, η ενέργεια σε κάθε μεταβατικό είναι σημαντική.

Ο σωστός διαμετρητικός διαχωρισμός και η διάταξη κυκλώματος χαμηλής επαγωγικότητας δεν είναι προαιρετικές ̇ είναι απαραίτητες για τη διατήρηση των μεταβατικών τάσεων εντός των ασφαλών ορίων της μονάδας IGBT κατά τη διάρκεια της κανονικής λειτουργίας.

Ο σχεδιασμός της πλακέτας SML2 λαμβάνει υπόψη την απαίτηση αυτή μέσω των ειδικών τιμών των συστατικών και των γεωμετριών διάταξης που χρησιμοποιούνται στο τμήμα ισχύος 6SE7033-7EH.

Σχέση μεταξύ SML2 και SMU2 στην ίδια μονάδα

Η μονάδα κίνησης 6SE7033-7EH χρησιμοποιεί τόσο τα πλαίσια SML2 (6SE7033-7EH84-1GG0) όσο και τα πλαίσια SMU2 (6SE7033-7EH84-1GF0) στην συναρμολόγηση του τμήματος ισχύος.

Οι δύο αυτές πλακέτες δεν είναι εναλλακτικές· εγκαθίστανται ταυτόχρονα και εξυπηρετούν συμπληρωματικές λειτουργίες.

Η SMU2 ασχολείται κυρίως με τη διαδρομή σήματος ανώτερου επιπέδου: διανομή κίνησης πύλης και συλλογή σήματος μέτρησης από τον έλεγχο προς και από τη γέφυρα ισχύος.Το SML2 χειρίζεται τη λειτουργία snubber και τις συνδέσεις σήματος χαμηλότερου επιπέδου εντός της ίδιας της γέφυρας ισχύος.

Μαζί, ολοκληρώνουν τη διαδρομή του κυκλώματος σήματος και προστασίας μεταξύ των ηλεκτρονικών στοιχείων ελέγχου και των μονάδων IGBT.

Αυτή η αρχιτεκτονική δύο πλακών είναι χαρακτηριστική των μεγαλύτερων σχεδίων πλαισίου MASTERDRIVES.

Οι μικρότερες μονάδες κίνησης χρησιμοποιούν συχνά μια ενιαία συνδυασμένη πλακέτα για αυτές τις λειτουργίες.τα μεγαλύτερα τμήματα ισχύος απαιτούν τη διάταξη διαίρεσης για να φιλοξενήσουν τον φυσικό χώρο και την πολυπλοκότητα του κυκλώματος σε υψηλότερα ονομαστικά ρεύματα.

Σχετικά με την εξυπηρέτηση των εξαρτημάτων που έχουν διακοπεί η παραγωγή

Το 6SE7033-7EH84-1GG0 διακόπηκε από τη Siemens. the installed population of 6SE7033-7EH drives running in productive service globally remains significant — these drives serve in applications where their replacement would require not just new drive hardware but also engineering evaluation, επαναπροσαρμογή των παραμέτρων του συστήματος και ενδεχομένως αλλαγές στη μηχανική διεπαφή.

Οι ανταλλακτικές πλακέτες SML2 είναι διαθέσιμες στην ειδική αγορά μεταποίησης MASTERDRIVES, συνήθως ως μονάδες ανταλλαγής που έχουν δοκιμαστεί και επαληθευτεί για κανονική λειτουργία.

Κατά την προμήθεια, επαληθεύστε την αναθεώρηση της πλακέτας (GG0) με βάση την ετικέτα αναθεώρησης στην εγκατεστημένη πλακέτα, καθώς ενδέχεται να υπάρχουν μικρές παραλλαγές εντός της ονομασίας SML2 σε διαφορετικές περιόδους παραγωγής.

Γενικές ερωτήσεις

Ερώτηση 1: Μετά από ένα περιστατικό υπερτάσης λεωφορείου συνεχούς ρεύματος, η μονάδα δείχνει επαναλαμβανόμενα λάθη IGBT F034. Οι μονάδες IGBT έχουν δοκιμαστεί και μετρηθεί άθικτες. Μπορεί η πλακέτα SML2 6SE7033-7EH84-1GG0 να είναι κατεστραμμένη;

Τα γεγονότα υπερτάσης μπορούν να βλάψουν τα συστατικά snubber στην πλακέτα SML2, ειδικά τους πυκνωτές snubber, οι οποίοι απορροφούν την ενέργεια των μεταβατικών τάσεων.

Ένας κατεστραμμένος πυκνωτής snubber (κλειστού κυκλώματος ή ανοιχτού κυκλώματος) αλλάζει τη συμπεριφορά συμπίεσης του δικτύου snubber.

Ένας ανοιχτός κυκλώματος στερεοποιητής απομακρύνει εντελώς την προσωρινή σύσφιξη.που επιτρέπουν υψηλότερες παροδικές τάσεις στις συνδέσεις IGBT συλλέκτη-εκδότη που το κύκλωμα προστασίας IGBT ερμηνεύει ως σφάλμα- Ελέγξτε τα συστατικά του SML2 για φυσικές ζημιές πριν συμπεράνετε ότι το σφάλμα είναι στο IGBT.

Ε2: Το 6SE7033-7EH84-1GG0 και το 6SE7033-7EH84-1GF0 εμφανίζονται οπτικά παρόμοια.

Τα δύο πλαίσια έχουν διαφορετικές συνδέσεις και θέσεις τοποθέτησης εντός της συναρμολόγησης του τμήματος ισχύος της κίνησης.

Έχουν σχεδιαστεί για να αποτρέπουν την τυχαία ανταλλαγή ∙ η κλειδαριά συνδέσμου και τα σημεία φυσικής τοποθέτησης διαφέρουν μεταξύ SMU2 και SML2.

Ωστόσο, ποτέ μην βασίζεστε αποκλειστικά στην οπτική ομοιότητα όταν χειρίζεστε ανταλλακτικά για τις μονάδες κίνησης του πλαισίου MASTERDRIVES.

Πάντοτε να επιβεβαιώνετε τον αριθμό του εξαρτήματος που είναι τυπωμένος στην ετικέτα της πλακέτας με τον απαιτούμενο αριθμό του εξαρτήματος πριν από την εγκατάσταση.

Ε3: Η πλακέτα SML2 δείχνει ένα εμφανώς καμένο στοιχείο κοντά σε έναν από τους αντίστοιχους snubber.

Η επισκευή της πλακέτας SML2 σε επίπεδο συστατικών είναι, κατ' αρχήν, δυνατή ̇ οι αντίστοιχοι και οι πυκνωτές snubber αποτελούν παθητικά συστατικά τυπικής αξίας προσβάσιμα στους τεχνικούς επισκευής ηλεκτρονικών.

Το κατά πόσον η επισκευή είναι πρακτική εξαρτάται από: τη διαθεσιμότητα ακριβών τιμών των ανταλλακτικών συστατικών, την κατάσταση των ίχνη PCB και των πλακών που περιβάλλουν το καμένο συστατικό,και εάν η δευτερογενής βλάβη εκτείνεται πέρα από το ορατό στοιχείο.

Για μια εφάπαξ επισκευή σε περιβάλλον παραγωγής, η αντικατάσταση πλακέτων είναι συνήθως ταχύτερη και πιο αξιόπιστη από την επισκευή σε επίπεδο συστατικού, εκτός εάν χρησιμοποιείται εξειδικευμένη υπηρεσία επισκευής κινήτρων.

Ε4: Το μηχάνημα χρησιμοποιεί μια μονάδα κίνησης σειράς 6SE7033-7EH που ψύχεται με νερό.

Οι εναέριας ψύξης και η υδατική ψύξη παραλλαγές της σειράς 6SE7033-7EH μπορούν να χρησιμοποιούν τον ίδιο αριθμό μερών SML2, καθώς η λειτουργία καλωδίωσης του καλωδίου και του σήματος δεν εξαρτάται άμεσα από τη μέθοδο ψύξης.

Η μέθοδος ψύξης επηρεάζει τον αγωγό θερμότητας και το σύνολο τοποθέτησης IGBT, αλλά η λειτουργία κύκλου και οι συνδέσεις της πλακέτας SML2 παραμένουν οι ίδιες.

Ελέγξτε με την τεκμηρίωση υλικού της συγκεκριμένης μονάδας για να επιβεβαιώσετε ότι δεν υπάρχει καμία παραλλαγή για διαμορφώσεις με ψύξη με νερό.

Ε5: Πώς θα πρέπει να αποθηκεύεται το 6SE7033-7EH84-1GG0 για να διατηρηθεί σε μακροχρόνια κατάσταση ως εφεδρικό;

Η πλακέτα SML2 περιέχει παθητικά εξαρτήματα ∆ αντίσταση και πυκνότητα ∆ που δεν είναι τόσο ευαίσθητα στις συνθήκες αποθήκευσης όσο οι πλακέτες με βάση τους ημιαγωγούς.

Ωστόσο, η μακροχρόνια αποθήκευση εξακολουθεί να απαιτεί:προστασία από την υγρασία (χρησιμοποιήστε σφραγισμένες σακούλες με αποξηρατικό εάν αποθηκεύονται σε περιβάλλοντα μεταβλητής υγρασίας), και ένα περιβάλλον σταθερής θερμοκρασίας που αποφεύγει την παρατεταμένη έκθεση σε υψηλές θερμοκρασίες που μπορούν να υποβαθμίσουν το ηλεκτρολύτη του πυκνωτή.

Εάν η πλακέτα απομακρυνθεί από την αποθήκευση μετά από περισσότερο από πέντε έτη, συνιστάται πριν από την εγκατάσταση επιθεώρηση των πυκνωτών σνούμπαρ για την παραίτηση ESR.
