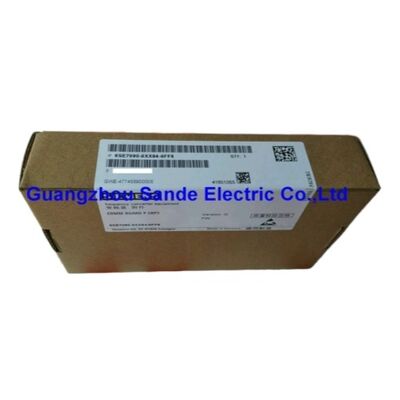

Siemens 6SE7090-0XX84-0FB0 SBR1 Πλακέτα Αναλυτή

SIMOVERT MASTERDRIVES Motion Control | Μονάδα Κωδικοποιητή Μέτρησης Τιμής | Αξιολόγηση Αναλυτή Χωρίς Προσομοίωση Κωδικοποιητή Παλμών | Υποδοχή C (Επιλογή C23)

Η Πλακέτα που Κλείνει τον Βρόχο Ανάδρασης του Αναλυτή

Μέσα σε μια μονάδα SIMOVERT MASTERDRIVES Motion Control, τα δεδομένα θέσης και ταχύτητας ρέουν από τον κινητήρα μέσω μιας προσεκτικά ταιριασμένης αλυσίδας υλικού. Όταν ο κινητήρας χρησιμοποιεί έναν αναλυτή ως συσκευή ανάδρασής του – η οποία παραμένει μία από τις πιο μηχανικά στιβαρές και περιβαλλοντικά ανεκτικές τεχνολογίες ανίχνευσης που είναι διαθέσιμες – αυτό το σήμα χρειάζεται μια αποκλειστική πλακέτα αξιολόγησης για να μεταφράσει τα αναλογικά σήματα του αναλυτή σε ψηφιακή ανάδραση που μπορούν να επεξεργαστούν τα ηλεκτρονικά ελέγχου της μονάδας.

Το 6SE7090-0XX84-0FB0 είναι αυτή η πλακέτα. Ονομαζόμενο SBR1 στον κατάλογο επιλογών MASTERDRIVES, είναι η μονάδα κωδικοποιητή μέτρησης τιμής για αξιολόγηση αναλυτή χωρίς προσομοίωση κωδικοποιητή παλμών. Εγκαθίσταται απευθείας στην υποδοχή C των συμπαγών μονάδων και μονάδων πλαισίου SIMOVERT MASTERDRIVES, εκχωρημένο ως κωδικός επιλογής C23, και χειρίζεται την πλήρη μετατροπή σήματος αναλυτή σε μονάδα που καθιστά δυνατή τον έλεγχο κινητήρα κλειστού βρόχου σε μηχανές που είναι εξοπλισμένες με σερβοκινητήρες με αναλυτή.

Προδιαγραφές Προϊόντος

Τι Είναι ένας Αναλυτής και Γιατί Έχει τη Δική του Πλακέτα Αξιολόγησης

Ένας αναλυτής είναι ένας περιστροφικός ηλεκτρικός μετασχηματιστής τοποθετημένος στον άξονα ενός κινητήρα. Καθώς ο άξονας περιστρέφεται, παράγει δύο αναλογικά σήματα εξόδου – ένα ημίτονο και ένα συνημίτονο – των οποίων το πλάτος μεταβάλλεται με τη γωνιακή θέση. Σε αντίθεση με τους οπτικούς κωδικοποιητές, οι αναλυτές δεν περιέχουν ενεργά ηλεκτρονικά, δίσκους γυαλιού, εκπομπούς ημιαγωγών. Είναι θεμελιωδώς παθητικές συσκευές, γι' αυτό και επιβιώνουν από τη θερμότητα, τους κραδασμούς, τη μόλυνση και τα χτυπήματα που θα κατέστρεφαν τα συστήματα οπτικών κωδικοποιητών.

Το αντάλλαγμα είναι ότι η ακατέργαστη αναλογική έξοδος του αναλυτή δεν είναι κάτι που ένας ψηφιακός ελεγκτής μονάδας μπορεί να χρησιμοποιήσει απευθείας. Αυτή είναι η δουλειά που εκτελεί η πλακέτα SBR1: λαμβάνει το σήμα διέγερσης του αναλυτή, δέχεται την ανάδραση ημιτόνου και συνημιτόνου και εκτελεί τον μαθηματικό μετασχηματισμό – Αναλυτής σε Ψηφιακό (R/D) – που παράγει τα δεδομένα γωνιακής θέσης και ταχύτητας που χρειάζεται το λογισμικό MASTERDRIVES Motion Control για να εκτελέσει τους βρόχους ελέγχου ρεύματος, ταχύτητας και θέσης κλειστού βρόχου.

Χωρίς μια σωστά λειτουργούσα SBR1 στην υποδοχή C, μια μονάδα MASTERDRIVES διαμορφωμένη για κινητήρες με αναλυτή απλά δεν μπορεί να λειτουργήσει. Η μονάδα θα παρουσιάσει σφάλμα κατά την εκκίνηση με σφάλμα αξιολόγησης κωδικοποιητή, και καμία κίνηση του κινητήρα δεν είναι δυνατή μέχρι να αντικατασταθεί η πλακέτα και να αποκατασταθεί η διεπαφή του αναλυτή.

SBR1 έναντι SBR2: Γνωρίζοντας Ποια Παραλλαγή Χρησιμοποιεί το Σύστημά σας

Ο κατάλογος MASTERDRIVES Motion Control προσφέρει δύο πλακέτες αξιολόγησης αναλυτή, και η επιλογή της λανθασμένης για αντικατάσταση θα προκαλέσει προβλήματα συμβατότητας:

SBR1 (6SE7090-0XX84-0FB0) – Επιλογή C23: Αξιολογεί το σήμα του αναλυτή και παρέχει δεδομένα θέσης και ταχύτητας στους εσωτερικούς βρόχους ελέγχου της μονάδας. Δεν παρέχει προσομοιωμένη έξοδο κωδικοποιητή παλμών σε εξωτερικούς ακροδέκτες. Αυτή είναι η σωστή πλακέτα για συστήματα όπου η ανάδραση του αναλυτή χρησιμοποιείται αποκλειστικά από τη μονάδα MASTERDRIVES και καμία εξωτερική συσκευή (PLC, CNC, οθόνη θέσης) δεν χρειάζεται ένα τρένο παλμών που προέρχεται από το σήμα του αναλυτή.

SBR2 (6SE7090-0XX84-0FC0) – Επιλογή C33: Προσθέτει μια έξοδο προσομοίωσης κωδικοποιητή παλμών πάνω από την αξιολόγηση του αναλυτή. Αυτό επιτρέπει σε εξωτερικά συστήματα να λαμβάνουν ένα συμβατικό τρένο παλμών A/B που αντιπροσωπεύει τη θέση του κινητήρα, προερχόμενο από το σήμα του αναλυτή, χωρίς να χρειάζεται ξεχωριστός φυσικός κωδικοποιητής. Χρησιμοποιείται σε μηχανές όπου ένας ελεγκτής ανώτερου επιπέδου ή μια οθόνη θέσης χρειάζεται ανάδραση θέσης από τον άξονα του κινητήρα.

Πριν παραγγείλετε μια αντικατάσταση, επιβεβαιώστε ποιος κωδικός επιλογής καταγράφεται στην τεκμηρίωση της μηχανής ή είναι ορατός στην πλακέτα που είναι εγκατεστημένη στην υποδοχή C. Η αντικατάσταση της SBR2 με SBR1 δεν θα προκαλέσει ζημιά, αλλά η επιπλέον έξοδος προσομοίωσης θα παραμείνει αχρησιμοποίητη, και οι παράμετροι του λογισμικού της μονάδας πρέπει να ρυθμιστούν σωστά για να ταιριάζουν με την εγκατεστημένη παραλλαγή πλακέτας.

Πλαίσιο Εγκατάστασης: Πού Ζει Αυτή η Πλακέτα στη Μονάδα

Η αρχιτεκτονική των συμπαγών μονάδων και μονάδων πλαισίου SIMOVERT MASTERDRIVES χρησιμοποιεί μια αρθρωτή προσέγγιση πλακετών επιλογών. Η βασική μονάδα περιέχει τα ηλεκτρονικά ισχύος και τα βασικά κυκλώματα ελέγχου, ενώ οι λειτουργίες ειδικές για την εφαρμογή – διεπαφές κωδικοποιητή, πρωτόκολλα επικοινωνίας, επέκταση I/O – προστίθενται μέσω πλακετών που συνδέονται σε ειδικές εσωτερικές υποδοχές με την ένδειξη A έως G.

Η πλακέτα SBR1 καταλαμβάνει την υποδοχή C, η οποία έχει οριστεί για την πλακέτα κωδικοποιητή κινητήρα σε όλες τις διαμορφώσεις συμπαγών μονάδων και μονάδων πλαισίου. Η πλακέτα συνδέεται στον αναλυτή μέσω του τυπικού συνδετήρα κωδικοποιητή της μονάδας στο μπροστινό ή πλευρικό πάνελ, και επικοινωνεί με την κύρια πλακέτα ελέγχου μέσω του εσωτερικού διαύλου υποδοχής. Δεν υπάρχει εξωτερική καλωδίωση στην ίδια την πλακέτα πέρα από το καλώδιο του αναλυτή που δρομολογείται μέσω των τυπικών ακροδεκτών εισόδου κωδικοποιητή της μονάδας.

Η πλατφόρμα MASTERDRIVES Motion Control που υποστηρίζει αυτή η πλακέτα έχει αναπτυχθεί ευρέως σε εργαλειομηχανές, πρέσες εκτύπωσης, μηχανές περιέλιξης, δοκιμαστικούς πάγκους και πολυ-αξονικά συντονισμένα συστήματα που βασίζονται σε σερβοκινητήρες Siemens με ανάδραση αναλυτή – συνήθως οι οικογένειες κινητήρων 1FT5 και 1FT6, μεταξύ άλλων.

Προμήθεια Αντικατάστασης: Επιλογές Ανταλλακτικού και Κιτ Αναβάθμισης

Υπάρχουν δύο διαδρομές προμήθειας για αυτήν την πλακέτα. Το 6SE7090-0XX84-0FB0 είναι η ονομασία ανταλλακτικού – μια ενιαία πλακέτα που παρέχεται έτοιμη να τοποθετηθεί σε μια υπάρχουσα υποδοχή C που προηγουμένως περιείχε μια SBR1. Το 6SX7010-0FB00 είναι η ονομασία κιτ αναβάθμισης, το οποίο περιλαμβάνει την πλακέτα συν τα υλικά στερέωσης και τα αξεσουάρ καλωδίων που απαιτούνται για την προσθήκη αυτής της επιλογής σε μια μονάδα που δεν παραδόθηκε αρχικά με δυνατότητα αξιολόγησης αναλυτή.

Για μια αντικατάσταση ίδια με την αρχική σε ένα σύστημα που έχει ήδη εγκατεστημένη μια SBR1, ο αριθμός ανταλλακτικού είναι η σωστή αναφορά. Το κιτ αναβάθμισης είναι η κατάλληλη επιλογή μόνο όταν προστίθεται δυνατότητα αξιολόγησης αναλυτή σε μια μονάδα MASTERDRIVES που αρχικά διαμορφώθηκε χωρίς αυτήν.

Συχνές Ερωτήσεις

Ε1: Μπορεί το 6SE7090-0XX84-0FB0 να χρησιμοποιηθεί τόσο στις συμπαγείς όσο και στις εκδόσεις πλαισίου του SIMOVERT MASTERDRIVES;

Ναι. Η τεκμηρίωση παραγγελιών MASTERDRIVES της Siemens επιβεβαιώνει ότι η πλακέτα SBR1 συνδέεται στην υποδοχή C τόσο σε συμπαγείς μονάδες όσο και σε διαμορφώσεις μονάδων πλαισίου. Η πλακέτα και η διεπαφή υποδοχής είναι κοινές σε όλη την οικογένεια προϊόντων, οπότε ένα μόνο ανταλλακτικό καλύπτει και τις δύο μορφές.

Ε2: Η πλακέτα αναφέρεται ως διακοπείσα – σημαίνει αυτό ότι και η μονάδα είναι εκτός υποστήριξης;

Η πλακέτα SBR1 έχει διακοπεί από την τυπική παραγωγή της Siemens, αλλά αυτό αντικατοπτρίζει την κατάσταση του κύκλου ζωής της πλατφόρμας MASTERDRIVES στο σύνολό της και όχι της πλακέτας ειδικότερα. Οι μονάδες SIMOVERT MASTERDRIVES παραμένουν σε ενεργή υπηρεσία σε παραγωγικές μηχανές παγκοσμίως, και οι πλακέτες παραμένουν διαθέσιμες μέσω εξουσιοδοτημένων διανομέων ανταλλακτικών αυτοματισμού βιομηχανίας και πιστοποιημένων καναλιών ανακατασκευής. Μια διακοπείσα κατάσταση στον τυπικό κατάλογο της Siemens δεν σημαίνει ότι το προϊόν έχει εξαφανιστεί από την αγορά.

Ε3: Τι σφάλματα στη μονάδα MASTERDRIVES υποδεικνύουν μια ελαττωματική πλακέτα SBR1;

Οι πιο άμεσες ενδείξεις είναι σφάλματα αξιολόγησης κωδικοποιητή κατά την εκκίνηση – η μονάδα συνήθως θα εμφανίσει μια ειδοποίηση που σχετίζεται με την απουσία σήματος ανάδρασης κινητήρα ή σφάλμα υλικού κωδικοποιητή. Αστάθεια ελέγχου ταχύτητας, ανεξήγητη μετατόπιση θέσης ή πλήρης αδυναμία κλεισίματος του βρόχου ταχύτητας μετά την ενεργοποίηση της μονάδας μπορούν επίσης να προκύψουν από μια υποβαθμισμένη πλακέτα αναλυτή. Εάν το καλώδιο του αναλυτή και ο ίδιος ο αναλυτής έχουν επαληθευτεί ως λειτουργικοί και το σφάλμα επιμένει, η πλακέτα SBR1 είναι το επόμενο εξάρτημα που πρέπει να υποπτευτείτε και να αντικαταστήσετε.

Ε4: Απαιτούνται αλλαγές παραμέτρων της μονάδας μετά την αντικατάσταση της πλακέτας SBR1;

Σε μια αντικατάσταση ίδια με την αρχική – ίδια παραλλαγή πλακέτας (SBR1 για SBR1), ίδιος κινητήρας αναλυτή – συνήθως δεν απαιτούνται αλλαγές παραμέτρων εάν οι παράμετροι της μονάδας έχουν ρυθμιστεί σωστά για λειτουργία αναλυτή πριν από τη βλάβη. Ωστόσο, μετά από οποιαδήποτε αντικατάσταση πλακέτας, είναι καλή πρακτική να επαληθεύετε ότι η παράμετρος τύπου κωδικοποιητή (P130 στο λογισμικό MASTERDRIVES) είναι σωστά ρυθμισμένη για λειτουργία αναλυτή, και να εκτελείτε μια βαθμονόμηση μετατόπισης αναλυτή εάν η νέα πλακέτα ή η εγκατάσταση εισάγει οποιαδήποτε μετατόπιση. Συμβουλευτείτε την τεκμηρίωση αρχικής ρύθμισης MASTERDRIVES ειδικά για την έκδοση του λογισμικού σας.

Ε5: Ποια είναι η διαφορά μεταξύ της χρήσης της SBR1 με την παραλλαγή MASTERDRIVES Motion Control έναντι της παραλλαγής Vector Control;

Το υλικό της πλακέτας SBR1 είναι το ίδιο ανεξάρτητα από την παραλλαγή λογισμικού της μονάδας στην οποία είναι εγκατεστημένη. Η διαφορά έγκειται στον τρόπο με τον οποίο το λογισμικό της μονάδας χρησιμοποιεί τα δεδομένα του αναλυτή. Στις παραλλαγές Motion Control, η ανάδραση του αναλυτή υποστηρίζει τον πλήρη βρόχο ελέγχου σερβο, συμπεριλαμβανομένου του ελέγχου θέσης, επιτρέποντας ακριβή τοποθέτηση άξονα. Στις παραλλαγές Vector Control, η ανάδραση του αναλυτή συνήθως υποστηρίζει τον έλεγχο ταχύτητας και μπορεί να παρέχει καλύτερη απόδοση σε χαμηλές ταχύτητες από τη λειτουργία χωρίς βρόχο, αλλά η πλήρης λειτουργικότητα σερβο θέσης εξαρτάται από το λογισμικό και τη διαμόρφωση. Επιβεβαιώστε την παραλλαγή λογισμικού της μονάδας σας πριν διαμορφώσετε λειτουργίες ελέγχου που βασίζονται σε αναλυτή.
