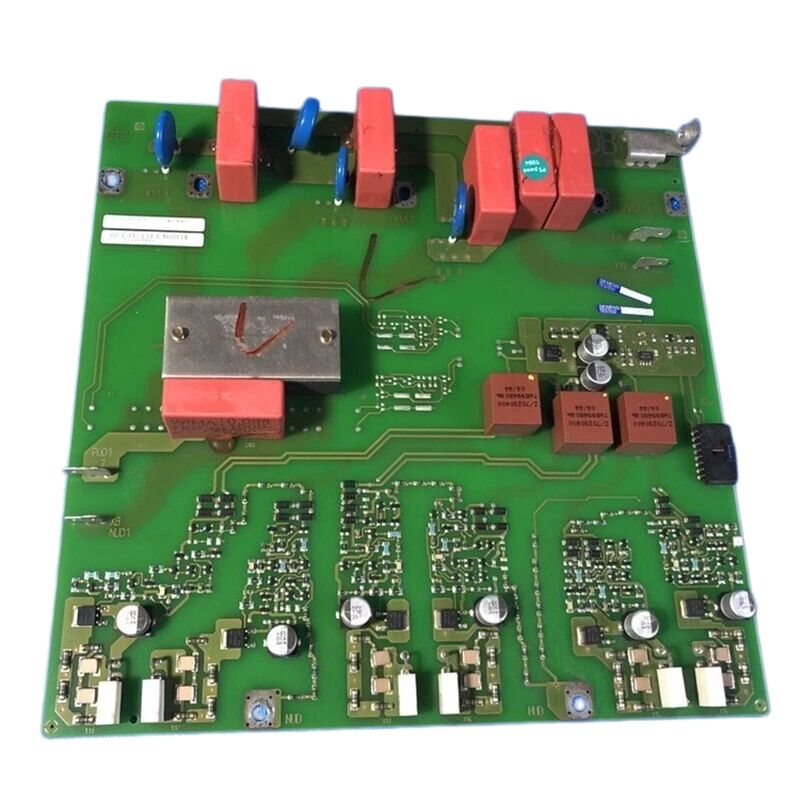

ΣΥΜΕΝΣ 430/440 INVERTER/CONVERTER SCR Πίνακα ενεργοποίησης TDB Πίνακα A5E00173192 A5EOO173192

Η Siemens A5E00173192

Αριθμός μέρους:Α5Ε00173192

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:Πίνακας κυκλωμάτων εσωτερικής κίνησης ∆ιασυσκευή PCB

Οικογένεια προϊόντων:Συσκευές εσωτερικής κίνησης της σειράς A5E της Siemens

Εφαρμογή:Εσωτερική ηλεκτρονική πλακέτα για βιομηχανικά συστήματα κινητήρα και μετατροπέα της Siemens

Κατάσταση παραγωγής:Αποσύρθηκε από τον κατασκευαστή

Χώρα καταγωγής:Γερμανία

Σύνοψη

Η A5E00173192 είναι μια πλακέτα κυκλωμάτων εσωτερικής κίνησης της σειράς A5E της Siemens, μία από τις πολλές συστάσεις τυπωμένων κυκλωμάτων που χρησιμοποιούνται στις βιομηχανικές πλατφόρμες κινητήρων και μετατροπέων της Siemens.Το προφίλ A5E είναι το εσωτερικό σύστημα αρίθμησης εξαρτημάτων της Siemens που εφαρμόζεται σε όλες τις οικογένειες κινητήρων της, από τη σειρά MICROMASTER μέχρι τα SIMOVERT MASTERDRIVES και SINAMICS.

Κάθε συναρμολόγιο με αριθμό A5E είναι ένα συγκεκριμένο λειτουργικό υποπίνακα εντός της αρχιτεκτονικής ηλεκτρονικής μονάδας κίνησης, είτε εξυπηρετεί τροφοδοσία, σήμα ελέγχου, μέτρηση ή λειτουργία διεπαφής.

Αντί για ένα ενιαίο μονολιθικό πίνακα, τα εσωτερικά ηλεκτρονικά ενός κινητήρα χωρίζονται σε πολλαπλές συστάσεις PCB,κάθε χειρίζεται ένα καθορισμένο σύνολο λειτουργιώνΟρισμένα πλαίσια διαχειρίζονται την παροχή ρεύματος για το ηλεκτρονικό σύστημα ελέγχου της μονάδας.

Άλλοι χειρίζονται αναλογικό εισερχόμενο και εξερχόμενο σήμα προετοιμασίας, ψηφιακή διασύνδεση I / O ή κυκλώματα διαχείρισης ανεμιστήρων και θερμότητας.

Άλλοι ακόμη χρησιμεύουν ως πίνακες διασύνδεσης μεταξύ του κύριου πίνακα ελέγχου της μονάδας και του τμήματος ηλεκτρικής ενέργειας.

Το A5E00173192 είναι μια τέτοια εσωτερική λειτουργική συναρμολόγηση μέσα σε αυτή την πολυεπίπεδη αρχιτεκτονική.

Η παρουσία της πλακέτας στα αρχεία συντήρησης συνήθως έρχεται στο φως όταν μια μονάδα επισκευάζεται ή τα εσωτερικά ηλεκτρονικά της αντικαθίστανται μετά από βλάβη σε επίπεδο συστατικού.

Η αναγνώριση της σωστής σανίδας με τον αριθμό A5E της είναι απαραίτητη. Η ονομασία A5E είναι μοναδική για ένα συγκεκριμένο σύνολο παραγωγής.και η αντικατάσταση μιας παρόμοιας επιφάνειας από έναν διαφορετικό αριθμό μέρους μπορεί να οδηγήσει σε ένα ασυμβίβαστο κύκλωμα που δεν λειτουργεί σωστά στην ηλεκτρονική στοίβα της μονάδας.

Βασικές προδιαγραφές

Α5Ε Αριθμοποίηση και ταυτοποίηση του συμβουλίου

Το προφίλ A5E στους εσωτερικούς αριθμούς εξαρτημάτων της Siemens αντιπροσωπεύει μια συγκεκριμένη κατηγορία ανταλλακτικών και εξαρτημάτων εξυπηρέτησης που παράγονται στις γερμανικές εγκαταστάσεις της Siemens.Αυτοί οι αριθμοί εμφανίζονται στην ετικέτα του συμβουλίου., στο διάγραμμα εσωτερικής καλωδίωσης της μονάδας και στο έγγραφο συντήρησης της μονάδας.

Διακρίνονται από τον κύριο αριθμό παραγγελίας αγοράς του κινητήρα (6SE, 6SL, 6RA και παρόμοια προσάρματα).

Όταν ένας δίσκος ανοίγεται για εσωτερική συντήρηση, ο αριθμός A5E σε κάθε πλακέτο είναι ο οριστικός αναγνωριστικός κωδικός για την προμήθεια αντικατάστασης.

Ο αριθμός κωδικοποιεί απευθείας το σχεδιασμό του συγκεκριμένου κυκλώματος του πίνακα, τις προδιαγραφές των εξαρτημάτων και την αναθεώρηση της παραγωγής, όλα τα οποία πρέπει να ταιριάζουν για να λειτουργήσει σωστά μια αντικατάσταση.

Το A5E00173192 βρίσκεται στην χαμηλότερη σειρά των εξαρτημάτων κίνησης A5E, γεγονός που δείχνει ότι κατασκευάστηκε κατά την προηγούμενη περίοδο στην ιστορία των προϊόντων κίνησης της Siemens.

Τα πλαίσια σε αυτό το εύρος αριθμών συσχετίζονται συνήθως με τα παλαιότερα SIMOVERT MASTERDRIVES και τις πρώτες πλατφόρμες SINAMICS,καθώς και με την οικογένεια MICROMASTER που προηγήθηκε της SINAMICS στο χαρτοφυλάκιο κινητήρων της Siemens.

Προμήθεια διακοπθέντων πινάκων A5E

Με την διακοπή της παραγωγής του A5E00173192 από τη Siemens, οι επιλογές προμήθειας χωρίζονται σε δύο κατηγορίες: βιομηχανική αγορά ανταλλαγών και εξειδικευμένες υπηρεσίες επισκευής κινητήρων.

Η βιομηχανική αγορά ανταλλαγών προσφέρει πλαίσια που αφαιρέθηκαν από τις μονάδες που ήταν εκτός λειτουργίας, πλαίσια που βρίσκονται σε παλαιό εφεδρικό απόθεμα και ανακαινισμένα σύνολα που έχουν καθαριστεί, δοκιμαστεί,και έχει εγγύηση από την εταιρεία επισκευής..

Πρόκειται για την πιο προσιτή πηγή για εξαρτήματα που δεν είναι πλέον διαθέσιμα μέσω των επίσημων καναλιών της Siemens.

Εταιρείες ειδικευμένες στην επισκευή των κινητήρωνκαι πρώιμες μονάδες SINAMICS σε επίπεδο διοικητικού συμβουλίου ̇ μερικές φορές διατηρούν αποθεματικό συστατικών A5E ως μέρος του αποθέματος ανταλλαγής επισκευών τους.

Ορισμένες εταιρείες μπορούν επίσης να επισκευάσουν ένα χαλασμένο πίνακα A5E00173192 σε επίπεδο εξαρτημάτων αντί να αντικαταστήσουν ολόκληρο το σύνολο, το οποίο μπορεί να είναι μια οικονομικά αποδοτική επιλογή όταν εντοπίζεται η κατάσταση βλάβης του πίνακα.

Σε κάθε περίπτωση, η επιβεβαίωση του αριθμού A5E00173192 στην ετικέτα της εγκατεστημένης πλακέτας πριν από την προμήθεια είναι απαραίτητη για να αποφευχθεί η παραλαβή εσφαλμένου εξαρτήματος.

Προφυλάξεις χειρισμού και ESD

Όλες οι ομάδες PCB της σειράς A5E περιέχουν συστατικά ευαίσθητα στην ηλεκτροστατική έκρηξη (ESD).η πλακέτα δεν πρέπει να τοποθετείται σε μη αγωγικές επιφάνειες (πλαστικά γραφεία), πλαστικά δίσκια), δεν πρέπει να έρχονται σε επαφή με ρούχα από συνθετικές ίνες και πρέπει να μεταφέρονται και να αποθηκεύονται σε αγωγικές (μεταλλικές) συσκευασίες.Απαιτείται ένα γείτομενο αντιστατικό λουρί καρπού όταν χειρίζεται το board.

Η άκρη του σίδερου συγκόλλησης πρέπει να είναι γειωμένη σε περίπτωση επανεργασίας.

Οι εν λόγω προφυλάξεις ισχύουν για το A5E00173192 σε όλα τα στάδια ̇ παραλαβής, επιθεώρησης, αποθήκευσης, εγκατάστασης και απομάκρυνσης.

Γενικές ερωτήσεις

Ερώτηση 1: Μια μονάδα οδήγησης Siemens έχει εσωτερική πλακέτα με την ετικέτα A5E00173192.

Αντιστοίχιση του αριθμού A5E που έχει εκτυπωθεί στην ετικέτα της εγκατεστημένης πλακέτας με το εσωτερικό διάγραμμα καλωδίωσης ή τον κατάλογο εξαρτημάτων της μονάδας.

Για τις μονάδες MASTERDRIVES και MICROMASTER, ο κατάλογος εξαρτημάτων βρίσκεται συνήθως στην τεκμηρίωση ανταλλακτικών της μονάδας (διαθέσιμη από τη Siemens Industry Support για εγγεγραμμένους χρήστες).

Η ετικέτα στον ίδιο τον πίνακα είναι η κύρια αναφορά ̇ δεν βασίζονται στην οπτική ομοιότητα με άλλους πίνακες κατά την αναγνώριση του σωστού αριθμού A5E.

ΕΡΩΤΗΣΗ 2: Η A5E00173192 έχει αποτύχει. Αξίζει να δοκιμάσετε μια επισκευή σε επίπεδο εξαρτήματος αντί να προμηθευτείτε μια αντικαταστατική πλακέτα;

Η επισκευή σε επίπεδο συστατικού είναι βιώσιμη όταν η βλάβη εντοπίζεται και τα κατεστραμμένα συστατικά είναι αναγνωρίσιμα ∙ μια καμένη αντίσταση, ένας αποτυχημένος πυκνωτής ή ένας κατεστραμμένος σύνδεσμος.Τα πλαίσια της σειράς A5E αυτής της περιόδου χρησιμοποιούν τυπικά τρύπια και συστατικά SMD τα οποία μπορούν να επισκευαστούν από ειδικευμένους τεχνικούς ηλεκτρονικής.

Ωστόσο, εάν η βλάβη οφείλεται σε ιδιοκτησιακό διακόπτη πύλης IC ή σε ειδικό ASIC της Siemens που δεν είναι διαθέσιμο στο εμπόριο, η αντικατάσταση σε επίπεδο πλακέτας είναι η μόνη πρακτική πορεία.

Ε3: Μπορεί η μονάδα να λειτουργεί προσωρινά χωρίς την εγκατάσταση της πλακέτας A5E00173192;

Τα πλαίσια που χειρίζονται τις κύριες λειτουργίες ελέγχου (ροή ενέργειας στο πλαίσιο ελέγχου, κύρια ανάδραση ρεύματος,Η λειτουργία του κινητήρα δεν μπορεί να λειτουργήσει χωρίς το κινητήρα..

Τα πλαίσια που εκτελούν βοηθητικές ή συμπληρωματικές λειτουργίες μπορούν να επιτρέπουν περιορισμένη λειτουργία ή διαγνωστική λειτουργία.Ελέγξτε το σχήμα της μονάδας για να καθορίσετε αν το A5E00173192 βρίσκεται σε κρίσιμη διαδρομή σήματος πριν από την προσπάθεια λειτουργίας χωρίς αυτό.

Ε: Υπάρχει διάδοχος της Siemens ή σύγχρονο ισοδύναμο για το A5E00173192 σε αναβάθμιση SINAMICS;

Για τις μονάδες που εκσυγχρονίζονται από παλαιότερες πλατφόρμες (MASTERDRIVES, παλαιότερες εκδόσεις MICROMASTER) σε SINAMICS,η όλη αρχιτεκτονική των ηλεκτρονικών αλλάζει SINAMICS χρησιμοποιεί DRIVE-CLiQ για εσωτερικές επικοινωνίες αντί για τις παράλληλες διεπαφές πλακέτων της γενιάς MASTERDRIVES.

Το SINAMICS δεν διαθέτει άμεσο ισοδύναμο plug-in για μεμονωμένες πλακέτες A5E.και το A5E00173192 δεν έχει μεμονωμένο διάδοχο στοιχείο στην αρχιτεκτονική SINAMICS.

Ε5: Πώς θα πρέπει να αποθηκεύεται το A5E00173192 εάν το διατηρεί ως εφεδρικό;

Να φυλάσσεται στην αρχική του αγωγό συσκευασία ή, εάν η αρχική συσκευασία δεν είναι διαθέσιμη, να τυλίγεται το χαρτί σε μεταλλωμένο αντιστατικό υλικό σακούλας και να τοποθετείται σε άκαμπτο αγωγό δοχείο.Οι συνθήκες αποθήκευσης πρέπει να είναι ξηρές, με θερμοκρασία μεταξύ -25°C και +70°C και χωρίς συμπύκνωση.

Να αποφεύγεται η τοποθέτηση της πλακέτας κοντά σε ισχυρά μαγνητικά πεδία ή πηγές δονήσεων.και να περιλαμβάνουν τυχόν σχετικές σημειώσεις για την έναρξη λειτουργίας των κινητήρων που μπορούν να βοηθήσουν μελλοντική εγκατάσταση.
