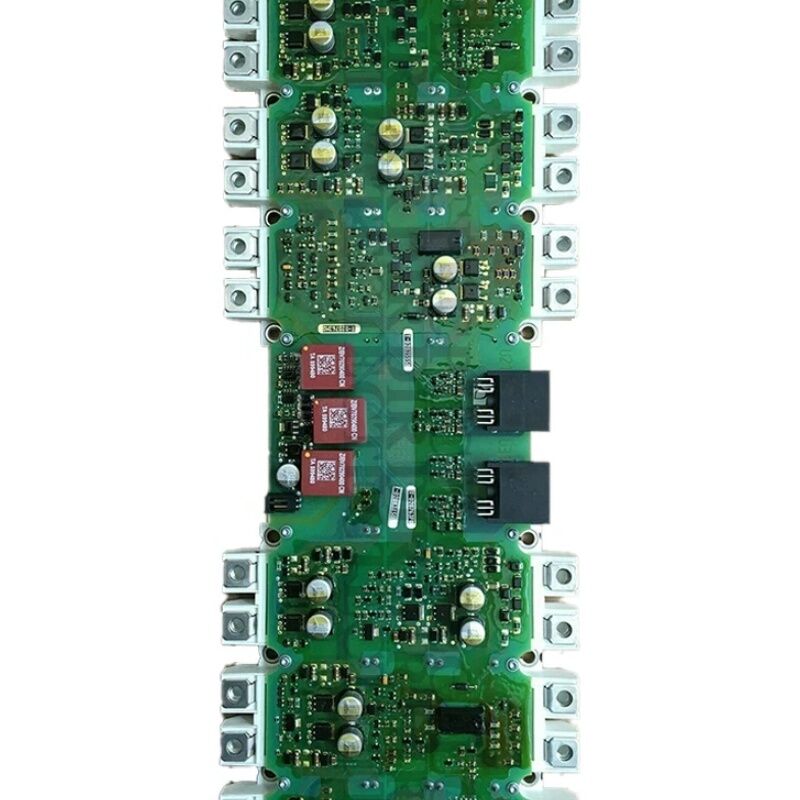

ΟΡΙΓΙΝΑΛΟΣ SIEMENS S120 INVERTER/CONVERTER IGD Πίνακας ενεργοποίησης A5E36717803 A5E367178O3

Siemens A5E36717803∙ SINAMICS Επισκευή μπλοκ ∙ IGD2/R4 480V/490A με διπλές μονάδες IGBT FS450R12KE3-S1

Αριθμός μέρους:Α5Ε36717803

Αναφορά WLX:WLX_999999

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:Συγκρότημα SINAMICS Επισκευή ηλεκτροπαραγωγικού τεμαχίου

Σύνοψη

The A5E36717803 is the SINAMICS Power Block Repair assembly in the IGD2/R4 series for 480V/490A applications — the next-generation gate driver board and IGBT module set that succeeded the earlier A5E00714562 and A5E00825002 assembliesΌπου τα προηγούμενα ενεργειακά μπλοκ περιλάμβαναν ένα μόνο FS450R12KE3-S1 IGBT, το A5E36717803 προχωρά ένα βήμα παραπέρα: περιλαμβάνει δύο FS450R12KE3-S1 IGBT,δίνοντας σε αυτό το σύνολο το υψηλότερο ονομαστικό συνεχούς ρεύματος 490A που απαιτείται για τις μονάδες κίνησης SINAMICS στα ανώτερα τμήματα του εύρους ισχύος του πλαισίου 480V.

Η ονομασία WLX_999999 ′′ που εμφανίζεται στην ετικέτα του προϊόντος παράλληλα με τον αριθμό A5E ′′ είναι η εσωτερική αναφορά της Siemens για την τεχνική εξυπηρέτησης για αυτή τη συγκεκριμένη διαμόρφωση μονάδας ισχύος.Οι αναφορές με προεπιλογή WLX προσδιορίζουν τα σύνολα επισκευής με βάση την παρτίδα μηχανικής εξυπηρέτησης, διακρίνοντας τους από τους αριθμούς παραγγελίας προϊόντος της αγοράς.

Ο αριθμός A5E36717803 είναι αυτός που εμφανίζεται στις βάσεις δεδομένων παραγγελιών συστημάτων και ανταλλακτικών· η αναφορά WLX είναι αυτή που χρησιμοποιούν οι μηχανικοί εξυπηρέτησης κατά την τεκμηρίωση επισκευών πεδίου και αρχείων εξυπηρέτησης.

Το σύνολο αυτό διατίθεται ως πλήρης, ταιριάζουσα μονάδα ∙ η πίνακα οδήγησης της πύλης IGD2 και οι δύο μονάδες IGBT έρχονται μαζί, θερμικά έτοιμες για εγκατάσταση.

Η αντιστοιχία του πίνακα οδηγού πύλης με τις ειδικές μονάδες IGBT δεν είναι τυχαία: οι παράμετροι κίνησης πύλης (τιμές αντίστασης πύλης, ικανότητα ισχύος εξόδου,η ταχύτητα) στην πλακέτα IGD2 είναι ειδικά βαθμονωμένη για τα χαρακτηριστικά της πύλης του FS450R12KE3-S1.

Ο διαχωρισμός της συναρμολόγησης και των εξαρτημάτων προμήθειας ξεχωριστά εισάγει τον κίνδυνο ασυμφωνίας πύλης-κινητήρα που μπορεί να συντομεύσει τη διάρκεια ζωής των IGBT ή να προκαλέσει μη φυσιολογική συμπεριφορά μετάδοσης.

Βασικές προδιαγραφές

Διπλή διαμόρφωση IGBT σε 490A

Το βήμα από μονο-IGBT σε διπλές διαμορφώσεις IGBT καθορίζεται από τα θερμικά όρια των μεμονωμένων μονάδων IGBT. Το FS450R12KE3-S1 έχει ονομαστική ισχύ 450A, αλλά στην πράξη,με τα υψηλότερα συνεχή ρεύματα εξόδου και με πλήρη λειτουργία συχνότητας φορέα, το θερμικό προϋπολογισμό μιας ενιαίας μονάδας περιορίζει το χρησιμοποιήσιμο ρεύμα κάτω από 490A.

Με την εγκατάσταση δύο αγωγών FS450R12KE3-S1 ∙ μία για κάθε μισό από τα ζεύγη φάσεων του μετατροπέα ή τοποθετημένες σε παράλληλη διαμόρφωση ∙ η A5E36717803 διανέμει το ρεύμα και τη θερμότητα μεταξύ δύο συσκευών,να επιτυγχάνεται η υψηλότερη ικανότητα 490A, διατηρώντας την κάθε μονάδα εντός της ασφαλούς ζώνης λειτουργίας της.

Η σχεδίαση αυτή διπλής ενότητας βελτιώνει επίσης την αξιοπιστία μέσω της υποβάθμισης της ικανότητας.η οποία μειώνει την ταλάντευση της θερμοκρασίας της διασταύρωσης κατά τη διάρκεια των κύκλων φόρτωσης και επεκτείνει τη διάρκεια ζωής της μονάδας σε σύγκριση με ένα μονόμοντο σχεδιασμό που τρέχει πιο κοντά στο όριο της.

Το πίνακα οδήγησης πύλης IGD2 στο A5E36717803 είναι προσαρμοσμένο για να ενεργοποιεί και τις δύο μονάδες IGBT σε συγχρονισμό, και οι δύο συσκευές σε δεδομένη θέση φάσης μετατροπέα λαμβάνουν ταυτόχρονα τους παλμούς πύλης τους.διασφάλιση ισορροπημένης κατανομής ρεύματος μεταξύ των δύο παράλληλων μονάδων.

IGD2/R4 Αρχιτεκτονική

Ο συντελεστής μορφής R4 προσδιορίζει τη μορφή φυσικής τοποθέτησης που χρησιμοποιείται σε αυτό το εύρος ισχύος των κινητήρων πλαισίου SINAMICS.Η πλακέτα IGD2 τοποθετείται απευθείας στο σύνολο της μονάδας IGBT και συνδέεται με την μονάδα ελέγχου της μονάδας κίνησης μέσω τυποποιημένης διεπαφής.

Αυτή η διεπαφή μεταφέρει τις εντολές μεταγωγής PWM από το CU στο IGD2,και μεταφέρει τα τρέχοντα δεδομένα μέτρησης και αισθητήρα θερμοκρασίας από το IGD2 πίσω στους αλγόριθμους ελέγχου κλειστού κυκλώματος του CU.

Η πλακέτα IGD2 εφαρμόζει προστασία από ακαθαρσία σε επίπεδο υλικού σε κάθε θέση IGBT.

Εάν η τάση δεν μειωθεί στο αναμενόμενο επίπεδο κορεσμού, η οποία υποδηλώνει ότι η συσκευή δεν μπορεί να διεξάγει το εντοπισμένο ρεύμα, η IGD2 καταπνίγει αμέσως όλους τους παλμούς πύλης.Αυτή η ανταπόκριση επιπέδου μικροδευτερόλεπτου αποτρέπει το είδος του συνεχούς υπερστροφικού ρεύματος που καταστρέφει τις συνδέσεις IGBT, ενεργώντας γρηγορότερα από οποιαδήποτε απάντηση σφάλματος λογισμικού στην μονάδα ελέγχου.

Σημείωση για το υλικό θερμικής διεπαφής (TIM)

Το προσάρτημα "TIM", στο οποίο μερικές φορές γίνεται αναφορά στην τεκμηρίωση υπηρεσίας A5E36717803, υποδηλώνει ότι η συναρμολόγηση παρέχεται με υλικό θερμικής διεπαφής που έχει προεπιβληθεί ή περιλαμβάνεται. Correct thermal coupling between the IGBT module base plates and the drive heatsink is critical — thermal resistance at this interface directly determines how high the IGBT junction temperature rises during full-load operation.

Η έλλειψη ή η εσφαλμένη εφαρμογή του TIM είναι μια κοινή αιτία μετά την εγκατάσταση των συναγερμών υπερθερματισμού IGBT (F30022), ακόμη και όταν ο ίδιος ο αποχετευτής είναι καλά ψυγμένος.

Γενικές ερωτήσεις

Ε: Η μονάδα έχει επί του παρόντος ένα μπλοκ ισχύος A5E00714562. Μπορεί το A5E36717803 να εγκατασταθεί απευθείας ως αντικατάσταση;

Ο A5E36717803 είναι ο διαδόχος της Siemens του A5E00714562 και σχεδιάστηκε ως αντικαταστάτης πεδίου για το σύνολο αυτό.Στις περισσότερες διαμορφώσεις πλαισίων SINAMICS G120 και G150 στην ισχύουσα περιοχή ισχύος, τοποθετείται στην ίδια θέση και συνδέεται με τον ίδιο τρόπο.

Εντούτοις, επιβεβαιώστε την κατάσταση παραγωγής και την έκδοση firmware της συγκεκριμένης μονάδας με βάση τον πίνακα εφαρμογής της διαδόχου της Siemens.

Ορισμένες πολύ πρώιμες μονάδες παραγωγής ενδέχεται να απαιτούν ενημέρωση του λογισμικού πριν η ηλεκτρονική ταυτοποίηση της νεότερης πλακέτας IGD2 αναγνωριστεί σωστά από το σύστημα διαχείρισης συστατικών της μονάδας.

Ε2: Τι σημαίνει η ονομασία "WLX_999999" στην ετικέτα;

Το WLX είναι το σύστημα αναφοράς παρτίδας μηχανικής εσωτερικής υπηρεσίας της Siemens για συγκροτήματα επισκευής κινητήρων.

Χρησιμοποιείται από τους μηχανικούς εξυπηρέτησης της Siemens για την τεκμηρίωση επισκευής και τα αρχεία εξυπηρέτησης.

Για τους σκοπούς της παραγγελίας και των ανταλλακτικών, ο αριθμός αναφοράς A5E36717803 είναι ο σωστός.

Ε: Η μονάδα οδήγησης δείχνει F30022 (υπερισσότερη θερμοκρασία IGBT) εντός 10 λεπτών από την πλήρη φόρτιση μετά την εγκατάσταση του μπλοκ ισχύος A5E36717803.Ποια είναι η πιο πιθανή αιτία?

Το F30022 λίγο μετά την τοποθέτηση με ψυχρό απορροφητήρα είναι το κλασικό σημάδι εσφαλμένου ή ελλείπου θερμικού υλικού διεπαφής μεταξύ των πλακών βάσης του IGBT και της επιφάνειας του απορροφητήρα.

Εάν το TIM δεν έχει εφαρμοστεί κατά την εγκατάσταση ή έχει εφαρμοστεί άνιση, η θερμική αντίσταση από τη διασύνδεση IGBT στον απορροφητήρα είναι πολύ υψηλότερη από ό,τι αναμένεται από το θερμικό μοντέλο της μονάδας.

Η διασύνδεση IGBT φτάνει σε υπερθερματισμό πριν το σώμα του ψυγείου έχει χρόνο να θερμανθεί σημαντικά.

Απομακρύνετε και εγκαταστήσετε εκ νέου το μπλοκ ισχύος με τη σωστή εφαρμογή TIM σύμφωνα με τη διαδικασία εγκατάστασης της Siemens.

ΕΡΩΤΗΣΗ 4: Το A5E36717803 περιλαμβάνει δύο μονάδες IGBT. Εάν μία από τις δύο μονάδες αποτύχει στη λειτουργία, μπορεί μόνο αυτή η μονάδα να αντικατασταθεί;

Καμία αντικατάσταση μίας μονάδας, διατηρώντας την άλλη, αλλάζει τα χαρακτηριστικά του συνόλου.

Οι δύο μονάδες FS450R12KE3-S1 στο A5E36717803 λειτουργούν παράλληλα και πρέπει να έχουν ταυτόσημα χαρακτηριστικά διακόπτη για ισορροπημένο διαμοιρασμό ρεύματος.

Όταν ένα αποτύχει, πρέπει να αντικατασταθεί το πλήρες σύνολο A5E36717803.

Η εγκατάσταση νέας μονάδας IGBT παράλληλα με παλαιότερη μονάδα με διαφορετικά οριακά όρια πύλης και χαρακτηριστικά ταχύτητας διασύνδεσης ενέχει κίνδυνο άνισης κατανομής ρεύματος,που μπορεί να προκαλέσει υπερφόρτωση της νέας μονάδας ή να προκαλέσει ανισορροπίες χρονισμού.

Ε5: Αυτό το μπλοκ ενέργειας είναι καταχωρημένο ως διακοπημένο.

Με το τμήμα που έχει διακοπεί από τη Siemens, η βιομηχανική αγορά ανταλλαγών είναι η κύρια πηγή.

Κατά την προμήθεια, επιβεβαιώστε την αναφορά WLX στην ετικέτα των ταινιών για να επαληθεύσετε ότι η συναρμολόγηση είναι ορθή και ζητήστε τεκμηρίωση που δείχνει τα αποτελέσματα των λειτουργικών δοκιμών πριν από την αποστολή.

Τα προγράμματα ανταλλαγής υπηρεσιών ∙ όπου μια ελαττωματική μονάδα επιστρέφεται με αντάλλαγμα μια δοκιμασμένη αντικατάσταση ∙ είναι μια άλλη επιλογή που προσφέρονται από πολλούς ειδικούς επισκευής βιομηχανικών κινητήρων.
