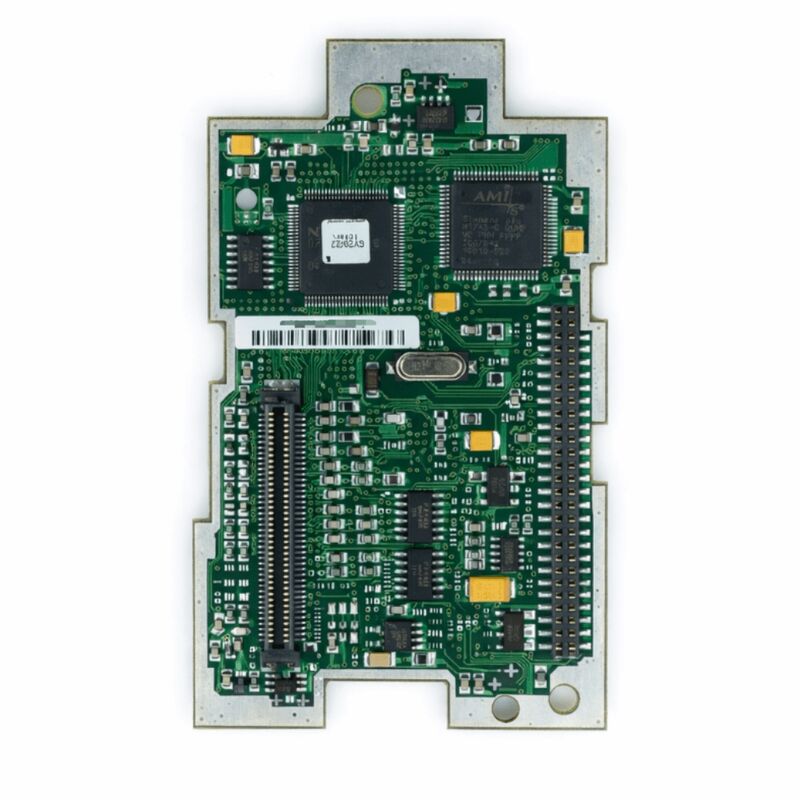

ΟΡΙΓΙΝΑΛΟΣ SIEMENS MM430 INVERTER/CONVERTER Πίνακας ελέγχου CPU / Κεντρική Πίνακα MC00160783M01 MCOO16O783MO1

MC00160783M01 | Πλακέτα Ελέγχου CPU / IO Μετατροπέα — Βιομηχανικά Συστήματα Μεταβλητής Συχνότητας

Αριθμός Εξαρτήματος: MC00160783M01

Τύπος Προϊόντος: Πλακέτα Ελέγχου CPU / IO Μετατροπέα (Ενσωματωμένη Πλακέτα Ελέγχου)

Λειτουργία: Κεντρική πλακέτα ελέγχου CPU και διεπαφής εισόδου/εξόδου για βιομηχανικούς μετατροπείς συχνότητας / μετατροπείς

Εφαρμογή: Βιομηχανικές μονάδες μεταβλητής ταχύτητας κινητήρων AC, μετατροπείς συχνότητας, συστήματα κίνησης αυτοματισμού

Επισκόπηση

Το MC00160783M01 είναι μια ενσωματωμένη πλακέτα τυπωμένου κυκλώματος ελέγχου CPU και I/O σχεδιασμένη για βιομηχανικά συστήματα μεταβλητής συχνότητας (VFD) και μετατροπείς. Στην αρχιτεκτονική ενός σύγχρονου βιομηχανικού μετατροπέα, η πλακέτα ελέγχου CPU IO είναι ο επιχειρησιακός πυρήνας: συνδυάζει τον επεξεργαστή του οδηγού — ο οποίος εκτελεί τους αλγορίθμους ελέγχου κινητήρα, τη διαχείριση παραμέτρων και τα πρωτόκολλα επικοινωνίας — με το κύκλωμα διεπαφής εισόδου/εξόδου που συνδέει τον οδηγό με το ευρύτερο σύστημα αυτοματισμού.

Σε μία μόνο πλακέτα, η κάρτα ελέγχου CPU IO χειρίζεται τον υπολογισμό σε πραγματικό χρόνο που απαιτείται για τον έλεγχο του κινητήρα και ταυτόχρονα διαχειρίζεται τα διακριτά και αναλογικά σήματα που συνδέουν τον οδηγό με αισθητήρες, ενεργοποιητές, PLC και πίνακες χειριστή.

Οι βιομηχανικοί μετατροπείς συχνότητας βασίζονται στην πλακέτα CPU IO ως κέντρο λήψης αποφάσεων.

Οι αναφορές ταχύτητας φτάνουν από το σύστημα ελέγχου του εργοστασίου. Επεξεργάζονται σήματα ανάδρασης από αισθητήρες ρεύματος κινητήρα, ανάδραση κωδικοποιητή και παρακολούθηση θερμοκρασίας. Οι έξοδοι ελέγχου για εκκίνηση, διακοπή, εμπρός, ανάποδα και ρελέ σφάλματος εξέρχονται μέσω της διεπαφής IO. Όλα αυτά περνούν από το MC00160783M01.

Όταν αυτή η πλακέτα αποτυγχάνει, ο οδηγός συνήθως χάνει όλη την επιχειρησιακή ικανότητα — μπορεί να ενεργοποιηθεί αλλά να μην μπορεί να δεχτεί εντολές, ή μπορεί να μην ολοκληρώσει καθόλου την ακολουθία αυτοελέγχου.

Ο προσδιοριστής έκδοσης M01 του MC00160783M01 αναγνωρίζει αυτήν ως την πρώτη έκδοση αυτής της συγκεκριμένης πλακέτας, καθορίζοντας τον ρόλο της στη βασική διαμόρφωση του οδηγού.

Οι βιομηχανικές πλακέτες ελέγχου αυτού του τύπου είναι σχεδιασμένες με αυστηρά πρότυπα αξιοπιστίας — πρέπει να λειτουργούν συνεχώς χωρίς διακοπή σε βιομηχανικά περιβάλλοντα όπου οι δονήσεις, οι διακυμάνσεις της θερμοκρασίας και ο ηλεκτρομαγνητικός θόρυβος είναι συνηθισμένοι.

Βασικές Προδιαγραφές

Ενσωματωμένη Αρχιτεκτονική CPU και IO

Το MC00160783M01 ενσωματώνει δύο λειτουργίες που σε προηγούμενες γενιές οδηγών συχνά καταλάμβαναν ξεχωριστές πλακέτες: την CPU και τη διεπαφή IO. Το τμήμα της CPU εκτελεί τον αλγόριθμο ελέγχου του κινητήρα — σε σύγχρονους οδηγούς αυτός είναι συνήθως ένας αλγόριθμος ελέγχου διανύσματος ή άμεσου ελέγχου ροπής που απαιτεί ακριβή χρονισμό και υψηλούς ρυθμούς δειγματοληψίας.

Ο αλγόριθμος υπολογίζει τα απαιτούμενα διανύσματα τάσης που θα εφαρμοστούν στον κινητήρα με βάση την εντολή ταχύτητας ή ροπής και τα μετρούμενα ρεύματα του κινητήρα.

Δημιουργεί τις εντολές μεταγωγής PWM που πηγαίνουν στους οδηγούς πύλης IGBT του οδηγού, και το κάνει αυτό με χρόνο κύκλου που μετράται σε μικροδευτερόλεπτα.

Το τμήμα IO χειρίζεται την πιο αργή αλλά εξίσου σημαντική εργασία της διασύνδεσης του οδηγού με το περιβάλλον του εργοστασίου.

Οι ψηφιακές είσοδοι λαμβάνουν σήματα από εξωτερικές πηγές: την εντολή εκκίνησης του PLC, το σήμα επιβεβαίωσης σφάλματος, την είσοδο θερμικής προστασίας του κινητήρα, τον βρόχο έκτακτης ανάγκης. Οι ψηφιακές έξοδοι στέλνουν σήματα κατάστασης πίσω στο PLC: ο οδηγός λειτουργεί, σε ταχύτητα, σφάλμα, έτοιμος.

Οι αναλογικές είσοδοι λαμβάνουν αναφορές ταχύτητας από το σύστημα ελέγχου διεργασιών — συνήθως σήματα ρεύματος 4–20mA ή σήματα τάσης 0–10V.

Οι αναλογικές έξοδοι αναφέρουν την πραγματική ταχύτητα ή ροπή του κινητήρα πίσω στο σύστημα DCS ή SCADA.

Ο συνδυασμός και των δύο λειτουργιών στο MC00160783M01 μειώνει τον αριθμό των πλακετών στον οδηγό, απλοποιεί την εσωτερική καλωδίωση και βελτιώνει την ακεραιότητα του σήματος — η CPU και η διεπαφή IO μοιράζονται μια κοινή γείωση αναφοράς χωρίς τη διαδρομή σήματος μεταξύ πλακετών που απαιτούν ξεχωριστά σχέδια.

Επεξεργασία Ελέγχου Κινητήρα

Η CPU στο MC00160783M01 εκτελεί έλεγχο κινητήρα σε πραγματικό χρόνο με τον ρυθμό που απαιτεί η στρατηγική διαμόρφωσης του οδηγού. Για έναν τυπικό βιομηχανικό μετατροπέα που λειτουργεί σε συχνότητα μεταγωγής από 2kHz έως 16kHz, ο κύκλος ελέγχου εκτελείται στην ίδια συχνότητα — η CPU πρέπει να ολοκληρώσει τον πλήρη υπολογισμό του βρόχου ελέγχου εντός μίας περιόδου μεταγωγής.

Σε συχνότητα μεταγωγής 4kHz, αυτό είναι 250 μικροδευτερόλεπτα ανά κύκλο ελέγχου.

Εντός αυτού του παραθύρου, η CPU διαβάζει εισόδους ADC, εκτελεί τον αλγόριθμο ελέγχου, ενημερώνει τους κύκλους λειτουργίας PWM και χειρίζεται τυχόν αιτήματα επικοινωνίας.

Ο επεξεργαστής IO, που λειτουργεί ταυτόχρονα, σαρώνει τις ψηφιακές εισόδους με ρυθμό αρκετά γρήγορο ώστε να λαμβάνει σήματα από το εργοστάσιο — ένα σήμα εκκίνησης/διακοπής ή μια είσοδος σφάλματος πρέπει να ανιχνευθεί εντός λίγων χιλιοστών του δευτερολέπτου για να ανταποκριθεί κατάλληλα.

Οι αναλογικές είσοδοι δειγματοληπτούνται με ρυθμούς κατάλληλους για τη βραδύτερη μεταβλητή διεργασίας (συνήθως αναφορά ταχύτητας με ρυθμό ενημέρωσης 10ms) έως το ταχύτερο σήμα ανάδρασης (ανάδραση ρεύματος δειγματοληπτημένη με τον ρυθμό του κύκλου ελέγχου).

Σκέψεις Αντικατάστασης

Κατά την αντικατάσταση του MC00160783M01, το σύνολο παραμέτρων του οδηγού — το οποίο αποθηκεύει όλα τα δεδομένα διαμόρφωσης για τον κινητήρα, τη λειτουργία ελέγχου, την ανάθεση IO, τις ρυθμίσεις επικοινωνίας και τα όρια προστασίας — θα πρέπει να δημιουργηθεί αντίγραφο ασφαλείας από τον οδηγό πριν από την αφαίρεση.

Μετά την εγκατάσταση της πλακέτας αντικατάστασης και την ενεργοποίηση του οδηγού, επαληθεύστε εάν η μνήμη του οδηγού διατηρεί το σύνολο παραμέτρων (ορισμένοι οδηγοί αποθηκεύουν παραμέτρους σε μη πτητική μνήμη στην ίδια την πλακέτα, ενώ άλλοι τις αποθηκεύουν σε ξεχωριστή μονάδα μνήμης ή στην Μονάδα Ελέγχου).

Εάν το σύνολο παραμέτρων είναι αποθηκευμένο στην αντικατασταθείσα πλακέτα, πρέπει να επαναφορτωθεί από το αντίγραφο ασφαλείας πριν από την έναρξη λειτουργίας.

Οι ρυθμίσεις jumper, οι θέσεις διακοπτών DIP και τυχόν διακόπτες διαμόρφωσης υλικού στην αρχική πλακέτα πρέπει να μεταφερθούν ή να ταιριάξουν στην πλακέτα αντικατάστασης πριν από την εγκατάσταση.

Συχνές Ερωτήσεις

Ε1: Μετά από κεραυνό στην τροφοδοσία του εργοστασίου, ο μετατροπέας δεν ανταποκρίνεται πλέον σε καμία εντολή λειτουργίας. Η βαθμίδα ισχύος φαίνεται άθικτη και ο δίαυλος DC φορτίζει σωστά. Είναι το MC00160783M01 το σφάλμα;

Τα συμβάντα υπερτάσεων που προκαλούνται από κεραυνούς συνήθως καταστρέφουν το τμήμα διεπαφής IO της πλακέτας ελέγχου — τα οπτοζεύκτες ψηφιακής εισόδου και τα κυκλώματα προστασίας αναλογικής εισόδου είναι τα πιο εκτεθειμένα εξαρτήματα.

Εάν ο οδηγός ενεργοποιηθεί (ο δίαυλος DC φορτίζει, η οθόνη ανάβει) αλλά δεν ανταποκρίνεται σε κανένα σήμα εισόδου και δεν παράγει έξοδο κινητήρα, η διεπαφή IO στο MC00160783M01 έχει πιθανώς υποστεί ζημιά.

Ελέγξτε για άλλες ενδείξεις: ένας κωδικός σφάλματος στην οθόνη που υποδεικνύει εσωτερικό σφάλμα υλικού επιβεβαιώνει ζημιά σε επίπεδο πλακέτας.

Ε2: Η οθόνη του οδηγού είναι εντελώς κενή μετά την ενεργοποίηση. Η τάση τροφοδοσίας επιβεβαιώνεται σωστή. Είναι το MC00160783M01 το σφάλμα;

Μια κενή οθόνη με επιβεβαιωμένη σωστή τάση τροφοδοσίας υποδηλώνει είτε ότι έχει αποτύχει η εσωτερική τροφοδοσία της πλακέτας CPU, είτε ότι έχει διακοπεί η επικοινωνία της οθόνης μεταξύ της πλακέτας CPU και του πίνακα οθόνης.

Πριν καταλήξετε ότι η πλακέτα CPU IO έχει αποτύχει, ελέγξτε το καλώδιο σύνδεσης μεταξύ της πλακέτας και του πίνακα οθόνης — επανατοποθετήστε το.

Ελέγξτε επίσης τυχόν ασφάλειες τροφοδοσίας ελέγχου στην πλακέτα. Εάν η τροφοδοσία φτάνει στην πλακέτα αλλά η οθόνη παραμένει κενή, η πλακέτα CPU απαιτεί αντικατάσταση.

Ε3: Ο οδηγός λειτουργεί σωστά τον κινητήρα σε τοπική χειροκίνητη λειτουργία, αλλά δεν ανταποκρίνεται σε σήματα απομακρυσμένης εντολής μέσω των ψηφιακών εισόδων. Η καλωδίωση IO έχει επαληθευτεί ως σωστή. Ποιο είναι το πιθανό σφάλμα;

Ένας οδηγός που ανταποκρίνεται τοπικά αλλά όχι απομακρυσμένα με επιβεβαιωμένη σωστή καλωδίωση IO υποδηλώνει ότι το τμήμα ψηφιακής εισόδου του MC00160783M01 έχει σφάλμα — οι οπτοζεύκτες για τις εισόδους απομακρυσμένης εντολής μπορεί να έχουν αποτύχει ενώ άλλα κυκλώματα παραμένουν λειτουργικά.

Επαληθεύστε τις ρυθμίσεις παραμέτρων που επιλέγουν μεταξύ τοπικής και απομακρυσμένης πηγής ελέγχου — βεβαιωθείτε ότι ο οδηγός είναι διαμορφωμένος για έλεγχο απομακρυσμένης εισόδου.

Εάν οι ρυθμίσεις είναι σωστές και οι ενδείξεις LED ψηφιακής εισόδου στην πλακέτα δεν ανάβουν όταν εφαρμόζονται τα απομακρυσμένα σήματα, οι οπτοζεύκτες εισόδου έχουν αποτύχει.

Ε4: Έχει εγκατασταθεί μια αντικατάσταση MC00160783M01. Ο οδηγός λειτουργεί αλλά εμφανίζει λανθασμένη ταχύτητα κινητήρα στην αναλογική έξοδο και το PLC λαμβάνει λανθασμένη ανάδραση ταχύτητας. Τι πρέπει να ελεγχθεί;

Λανθασμένα σήματα αναλογικής εξόδου μετά την αντικατάσταση της πλακέτας προκαλούνται συνήθως από μια μετατόπιση βαθμονόμησης στο τμήμα αναλογικής εξόδου της νέας πλακέτας, ή από ασυμφωνία στις παραμέτρους διαμόρφωσης του εύρους εξόδου. Ελέγξτε τις ρυθμίσεις παραμέτρων για το εύρος αναλογικής εξόδου (επιλογή 0–10V ή 4–20mA, και η κλιμάκωση εξόδου).

Εάν οι παράμετροι ταιριάζουν με την αρχική διαμόρφωση αλλά η έξοδος εξακολουθεί να είναι λανθασμένη, το κύκλωμα αναλογικής εξόδου στην πλακέτα αντικατάστασης έχει πρόβλημα βαθμονόμησης ή εξαρτήματος που απαιτεί σέρβις.

Ε5: Το MC00160783M01 περιγράφεται ως έκδοση M01. Εάν μια αντικατάσταση δείχνει M02 ή μεταγενέστερη αναθεώρηση, είναι ασφαλές να χρησιμοποιηθεί;

Οι αναθεωρήσεις μιας πλακέτας ελέγχου εντός της ίδιας οικογένειας αριθμών εξαρτημάτων είναι γενικά συμβατές προς τα πίσω — η αναθεώρηση M02 θα περιλαμβάνει ενημερώσεις εξαρτημάτων ή βελτιώσεις αξιοπιστίας, διατηρώντας την ίδια λειτουργική προδιαγραφή και φυσική διεπαφή.

Ωστόσο, επιβεβαιώστε με την τεκμηρίωση του κατασκευαστή του οδηγού ή τον κατάλογο ανταλλακτικών ότι η αναθεώρηση M02 αναφέρεται ως άμεση αντικατάσταση για το M01 πριν από την εγκατάσταση.

Ορισμένες αλλαγές αναθεώρησης περιλαμβάνουν ενημερώσεις υλικολογισμικού που επηρεάζουν τη συμβατότητα παραμέτρων.
