ΣΥΜΕΝΣ 430/440 INVERTER/CONVERTER SCR Πίνακα ενεργοποίησης Πίνακα A5E01105817 A5EO11O5817

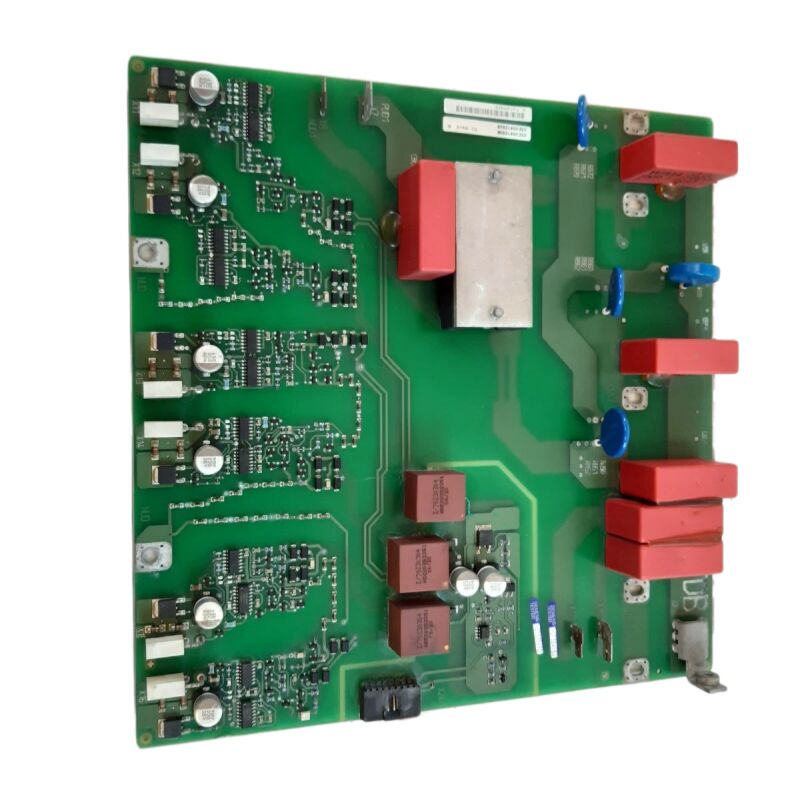

Siemens A5E01105817 | SINAMICS V50 SCR Firing Card — Αναλογική πλακέτα ενεργοποίησης θυρίστορα για μονάδα αντλίας νερού

Αριθμός εξαρτήματος: A5E01105817

Κατασκευαστής: Siemens AG (Γερμανία)

Τύπος προϊόντος: SCR Firing Card — Αναλογική πλακέτα ενεργοποίησης (Thyristor Gate Drive)

Οικογένεια προϊόντων: SINAMICS V50

Εφαρμογή: Αντλία νερού, ανεμιστήρας και υποδομές HVAC/W/WW

Επισκόπηση

Το A5E01105817 είναι η πλακέτα ενεργοποίησης SCR — η πλακέτα ενεργοποίησης θυρίστορα και αναλογικής επεξεργασίας σήματος — για τη μονάδα SINAMICS V50 της Siemens. Το V50 ήταν η πλατφόρμα μονάδων υποδομών της Siemens, σχεδιασμένη ειδικά για εφαρμογές νερού και λυμάτων, HVAC και αντλιών στην περιοχή ισχύος από 37 kW έως 250 kW (50 έως 400 hp).

Αυτές είναι οι μονάδες που λειτουργούν συστήματα ύδρευσης κτιρίων, αντλίες μονάδων επεξεργασίας, μεγάλους ανεμιστήρες κυκλοφορίας και εγκαταστάσεις πύργων ψύξης — φορτία όπου η μεταβλητή ταχύτητα προσφέρει σημαντική εξοικονόμηση ενέργειας σε σύγκριση με τη λειτουργία σταθερής ταχύτητας με μηχανικό έλεγχο ροής.

Το A5E01105817 κατέχει κρίσιμη θέση στην αλυσίδα μετατροπής ισχύος του V50.

Το στάδιο εισόδου AC της μονάδας χρησιμοποιεί ανορθωτή θυρίστορα (SCR) — μια συστοιχία ανορθωτών ελεγχόμενων με πυρίτιο — για τη μετατροπή της εισερχόμενης τριφασικής παροχής AC σε τάση DC link που τροφοδοτεί το τμήμα του μετατροπέα.

Σε αντίθεση με έναν παθητικό ανορθωτή διόδων, ο ανορθωτής θυρίστορα ελέγχεται ως προς τη φάση: η γωνία ενεργοποίησης κάθε θυρίστορα ρυθμίζεται για να ελέγχει την τάση του bus DC και να διαχειρίζεται την προφόρτιση των πυκνωτών DC link κατά την εκκίνηση.

Το A5E01105817 παράγει αυτούς τους παλμούς ενεργοποίησης θυρίστορα και χειρίζεται τις λειτουργίες αναλογικής διαμόρφωσης σήματος που σχετίζονται με τα κυκλώματα εισόδου AC και προφόρτισης.

Η ονομασία "αναλογική πλακέτα" που εφαρμόζεται σε αυτήν την πλακέτα αντικατοπτρίζει τον ρόλο της στην επεξεργασία των αναλογικών σημάτων μέτρησης και ελέγχου στο μπροστινό άκρο μετατροπής ισχύος του V50 — μετρήσεις τάσης, ανίχνευση ρεύματος και τα σήματα χρονισμού συγχρονισμένα με τη φάση που καθορίζουν πότε ενεργοποιείται κάθε θυρίστορας στη γέφυρα ανορθωτή.

Αυτές είναι θεμελιωδώς αναλογικές λειτουργίες που βρίσκονται πριν από τον ψηφιακό επεξεργαστή ελέγχου της μονάδας.

Βασικές προδιαγραφές

Ενεργοποίηση SCR — Έλεγχος γωνίας φάσης στον ανορθωτή V50

Ένας θυρίστορας (SCR) είναι μια συσκευή ημιαγωγών που άγει ρεύμα μετά τη λήψη ενός παλμού πύλης και συνεχίζει να άγει μέχρι το ρεύμα μέσω αυτού να πέσει στο μηδέν. Σε μια τριφασική γέφυρα μετατροπέα, έξι θυρίστορες είναι διατεταγμένοι έτσι ώστε ο καθένας να άγει κατά τη διάρκεια του τμήματος του κύκλου κυματομορφής AC που έχει ανατεθεί στη θέση του.

Μεταβάλλοντας τη γωνία ενεργοποίησης — το σημείο στον κύκλο AC στο οποίο παραδίδεται ο παλμός πύλης — μπορεί να ελεγχθεί η μέση τάση εξόδου DC του ανορθωτή.

Το A5E01105817 χειρίζεται αυτόν τον έλεγχο γωνίας ενεργοποίησης.

Ανιχνεύει τις μηδενικές διελεύσεις και των τριών φάσεων παροχής AC — καθορίζοντας την αναφορά φάσης για κάθε θέση θυρίστορα — και παράγει παλμούς ενεργοποίησης στη ζητούμενη γωνία σε σχέση με αυτές τις αναφορές.

Η γωνία ενεργοποίησης ορίζεται από τα κύρια ηλεκτρονικά ελέγχου της μονάδας με βάση το σημείο ρύθμισης της τάσης του bus DC. Κατά την κανονική λειτουργία, η γωνία ενεργοποίησης διαχειρίζεται για να διατηρείται η τάση του DC link εντός του εύρους λειτουργίας της. Κατά την προφόρτιση εκκίνησης, η γωνία ενεργοποίησης προοδεύει σταδιακά για να αυξηθεί σταδιακά η τάση του bus DC χωρίς να καταπονούνται οι πυκνωτές.

Το κύκλωμα συγχρονισμού φάσης της πλακέτας πρέπει να παραμένει κλειδωμένο στη συχνότητα παροχής AC καθ' όλη τη διάρκεια της λειτουργίας.

Η απώλεια συγχρονισμού — από παροδική διαταραχή της παροχής ή βλάβη της πλακέτας — παράγει σφάλμα χρονισμού παλμού ενεργοποίησης που διαταράσσει αμέσως την ελεγχόμενη έξοδο του ανορθωτή.

Λειτουργίες αναλογικής επεξεργασίας σήματος

Πέρα από την ενεργοποίηση SCR, το A5E01105817 εκτελεί αναλογική διαμόρφωση σήματος για τις μετρήσεις εισόδου του V50. Οι μετρήσεις τάσης AC από τους ακροδέκτες παροχής επεξεργάζονται μέσω των κυκλωμάτων διαμόρφωσης σήματος της πλακέτας για να παραχθούν τα σήματα ανάδρασης τάσης που χρησιμοποιούνται από τον ρυθμιστή τάσης του bus DC.

Τα δεδομένα μεγέθους και συμμετρίας της τάσης φάσης παροχής εξάγονται από αυτές τις μετρήσεις και συγκρίνονται με τις παραμέτρους κατωφλίου της μονάδας — η ανίχνευση σφάλματος παροχής βασίζεται σε αυτήν τη διαδρομή.

Η πλακέτα διαμορφώνει επίσης τη μέτρηση ρεύματος οπλισμού από το κύκλωμα ανορθωτή.

Αυτή η ανάδραση ρεύματος τροφοδοτεί τόσο τη λειτουργία ορίου ρεύματος του ανορθωτή όσο και τον αλγόριθμο ανίχνευσης σφάλματος γείωσης.

Η ακριβής μέτρηση ρεύματος μέσω του A5E01105817 είναι επομένως κεντρική όχι μόνο στον κανονικό έλεγχο, αλλά και στη συμπεριφορά προστασίας της μονάδας.

Πλαίσιο πλατφόρμας SINAMICS V50

Το SINAMICS V50 απευθυνόταν σε ένα συγκεκριμένο τμήμα της αγοράς: μεγάλες εγκαταστάσεις νερού, λυμάτων και HVAC όπου οι ονομαστικές τιμές μονάδων από 37 kW έως 250 kW είναι τυπικές, και όπου το προφίλ εφαρμογής — μεγάλες περίοδοι λειτουργίας με μεταβλητό φορτίο, σχετικά σπάνιοι κύκλοι εκκίνησης-διακοπής, λειτουργίες ελέγχου ειδικά για αντλίες — απαιτούσε μια ειδικά κατασκευασμένη λύση αντί για μια μονάδα γενικής χρήσης.

Το V50 περιλάμβανε ενσωματωμένες λειτουργίες ειδικά για αντλίες: έλεγχο συστοιχίας πολλαπλών αντλιών, ρουτίνες πλήρωσης σωλήνων για την αποφυγή υδραυλικού πλήγματος, ανίχνευση ξηρής λειτουργίας και παρακολούθηση ενέργειας προσαρμοσμένη στο προφίλ λειτουργίας των υποδομών νερού.

Όταν η πλατφόρμα V50 διακόπηκε, η Siemens κατεύθυνε την αντικατάσταση στο SINAMICS G120X για αυτό το τμήμα εφαρμογής.

Το G120X συνεχίζει την εστίαση εφαρμογής του V50 — βελτιστοποιημένο για αντλίες και ανεμιστήρες, με ενσωματωμένες λειτουργίες εξοικονόμησης ενέργειας — αλλά χρησιμοποιεί ανορθωτή βασισμένο σε IGBT αντί για ανορθωτή θυρίστορα, και χρησιμοποιεί την τρέχουσα αρχιτεκτονική ελέγχου SINAMICS G αντί για την εσωτερική αρχιτεκτονική του V50.

Συχνές ερωτήσεις

Ε1: Το SINAMICS V50 εμφανίζει σφάλμα χαμηλής τάσης DC bus κατά την εκκίνηση, αλλά η παροχή AC έχει επιβεβαιωθεί εντός προδιαγραφών. Θα μπορούσε το A5E01105817 να είναι η αιτία;

Η χαμηλή τάση DC bus κατά την εκκίνηση με επιβεβαιωμένη υγιή παροχή AC οδηγεί άμεσα σε πρόβλημα στο τμήμα του ανορθωτή ή στον έλεγχο ενεργοποίησής του.

Το A5E01105817 είναι η πιο πιθανή πηγή σφάλματος — ένα αποτυχημένο κύκλωμα ενεργοποίησης σημαίνει ότι οι θυρίστορες στη γέφυρα ανορθωτή δεν ενεργοποιούνται, οπότε δεν αναπτύσσεται τάση DC bus παρά την παρουσία παροχής AC. Ελέγξτε αν έχουν καταγραφεί σφάλματα προφόρτισης θυρίστορα πριν εμφανιστεί το σφάλμα χαμηλής τάσης.

Επαληθεύστε επίσης ότι οι είσοδοι συγχρονισμού φάσης AC στην πλακέτα είναι άθικτες — κατεστραμμένες συνδέσεις σήματος συγχρονισμού παράγουν λανθασμένες γωνίες ενεργοποίησης που οδηγούν σε χαμηλή ή μηδενική ανορθωμένη έξοδο DC.

Ε2: Μπορεί η πλακέτα ενεργοποίησης SCR A5E01105817 να επισκευαστεί σε επίπεδο πλακέτας αντί να αντικατασταθεί;

Η επισκευή σε επίπεδο εξαρτήματος είναι εφικτή για πλακέτες όπως το A5E01105817 όπου η βλάβη εντοπίζεται σε αναγνωρίσιμα εξαρτήματα — μετασχηματιστές παλμών, οπτοζεύκτες, IC ανίχνευσης μηδενικής διέλευσης ή παθητικά εξαρτήματα στα δίκτυα χρονισμού RC.

Μια εξειδικευμένη εταιρεία επισκευής μονάδων με εμπειρία σε αναλογικές πλακέτες ενεργοποίησης Siemens μπορεί συχνά να εντοπίσει και να αντικαταστήσει το ελαττωματικό εξάρτημα με ένα κλάσμα του κόστους προμήθειας μιας πλακέτας αντικατάστασης.

Η επισκευή είναι ιδιαίτερα ελκυστική για διακοπείσα εξαρτήματα όπου η διαθεσιμότητα πλακετών αντικατάστασης από την αγορά μεταχειρισμένων είναι περιορισμένη ή αβέβαιη.

Ζητάτε πάντα λειτουργική δοκιμή φορτίου μετά την επισκευή για να επιβεβαιώσετε ότι και τα έξι κανάλια ενεργοποίησης λειτουργούν σωστά.

Ε3: Η μονάδα SINAMICS V50 ενεργοποιεί τη γέφυρα SCR αλλά εμφανίζει μη ισορροπημένα ρεύματα φάσης στην είσοδο. Η παροχή έχει επιβεβαιωθεί ισορροπημένη. Είναι πιθανό το A5E01105817 να προκαλεί αυτό;

Τα μη ισορροπημένα ρεύματα εισόδου με επιβεβαιωμένη ισορροπημένη παροχή είναι ένα κλασικό σημάδι μη ομοιόμορφων γωνιών ενεργοποίησης στις έξι θέσεις SCR — ένα ή περισσότερα κανάλια στο A5E01105817 παραδίδουν τον παλμό ενεργοποίησής τους σε διαφορετική γωνία φάσης από τα άλλα.

Αυτό μπορεί να προκύψει από ένα μετατοπισμένο εξάρτημα RC στο δίκτυο χρονισμού για ένα κανάλι, ή από έναν υποβαθμισμένο μετασχηματιστή παλμών.

Επαληθεύστε μετρώντας τη γωνία φάσης του παλμού πύλης κάθε θυρίστορα σε σχέση με τη αντίστοιχη μηδενική διέλευση AC, χρησιμοποιώντας παλμογράφο.

Οι μη ομοιόμορφες γωνίες επιβεβαιώνουν πρόβλημα στην πλακέτα ενεργοποίησης.

Ε4: Έχει εγκατασταθεί μια αντικαταστατική A5E01105817 και η μονάδα ξεκινά χωρίς σφάλμα, αλλά ο χρόνος προφόρτισης φαίνεται μεγαλύτερος από πριν. Είναι αυτό φυσιολογικό;

Ελαφρώς μεγαλύτερος χρόνος προφόρτισης μετά από αντικατάσταση πλακέτας μπορεί να συμβεί εάν οι παράμετροι ράμπας γωνίας ενεργοποίησης προφόρτισης της νέας πλακέτας διαφέρουν από τις ανοχές εξαρτημάτων της αρχικής πλακέτας.

Στις περισσότερες περιπτώσεις αυτό είναι αβλαβές και η μονάδα λειτουργεί κανονικά μετά την ολοκλήρωση της προφόρτισης.

Εάν ο χρόνος προφόρτισης είναι σημαντικά μεγαλύτερος — πολλαπλά λεπτά αντί για δευτερόλεπτα — επαληθεύστε ότι η τάση του bus DC αυξάνεται πράγματι με λογικό ρυθμό κατά την προφόρτιση.

Υπερβολικά αργή αύξηση με λειτουργική πλακέτα ενεργοποίησης μπορεί να υποδηλώνει πρόβλημα αντίστασης προφόρτισης ή επαφέτη που δεν σχετίζεται με την πλακέτα ενεργοποίησης SCR.

Ε5: Η μονάδα SINAMICS V50 έχει φτάσει στο τέλος του κύκλου ζωής της και σχεδιάζεται μια αντικατάσταση μονάδας. Ποια είναι η προτεινόμενη διαδρομή μετάβασης;

Για εφαρμογές αντλιών και ανεμιστήρων στην περιοχή ισχύος του V50, το SINAMICS G120X είναι η τρέχουσα διαδοχική πλατφόρμα της Siemens. Καλύπτει την ίδια περιοχή 37–250 kW με λειτουργίες ελέγχου ειδικά για αντλίες, βελτιστοποίηση ενέργειας και συνδεσιμότητα πεδίου.

Σε αντίθεση με τον ανορθωτή θυρίστορα του V50, το G120X χρησιμοποιεί μια προαιρετική ενεργή μπροστινή μονάδα βασισμένη σε IGBT για βελτιωμένη ποιότητα ισχύος, ή έναν παθητικό ανορθωτή διόδων στην τυπική διαμόρφωση. Ο σχεδιασμός μετάβασης πρέπει να λαμβάνει υπόψη τις διαφορές στην καλωδίωση ελέγχου, την παραμετροποίηση και τη διαμόρφωση πεδίου μεταξύ των δύο πλατφορμών.

Η Siemens παρέχει τεκμηρίωση υποστήριξης μετάβασης ειδικά για εφαρμογές για μεταβάσεις από V50 σε G120X.
