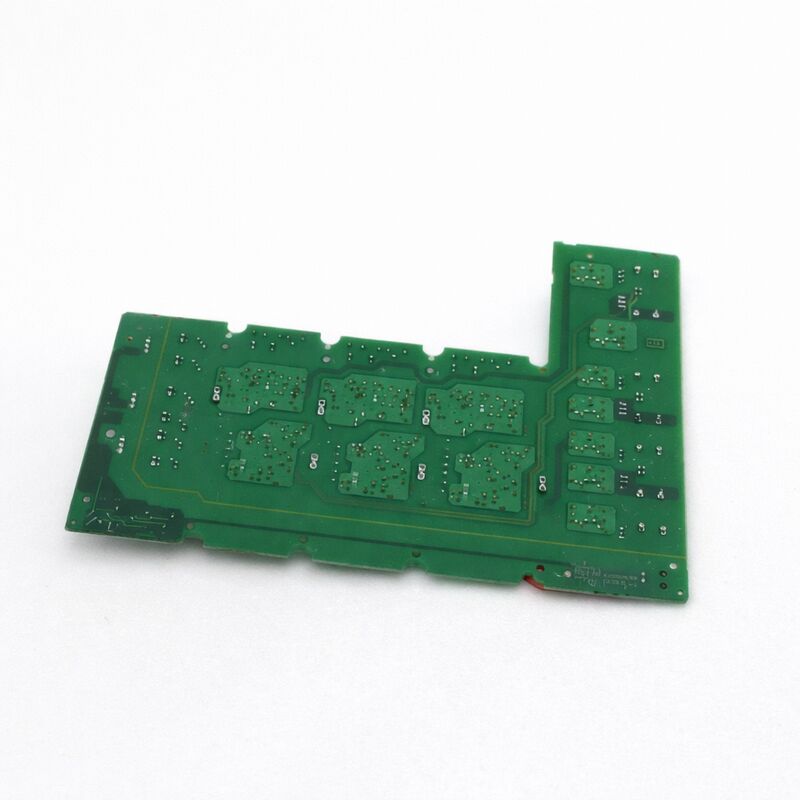

SIEMENS 430/440 Πίνακας Οδηγός Μετατροπέα/Αντιστροφέα Πίνακας Ενεργοποίησης A5E00825001 A5EOO825OO1

Siemens A5E00825001 IGBT Διοικητική επιφάνεια IGD1/R3 210A / 400V Power Block για MICROMASTER 440 / 430

Αριθμός μέρους:Α5Ε00825001

Εσωτερική αναφορά GWE:ΔΕΠ:Α5Ε00825001

Παρασκευαστής:Η Siemens AG ∆ Gerätewerk Erlangen (GWE), Γερμανία

Τύπος προϊόντος:Διορθωτική μονάδα IGBT

Σύνοψη

Η A5E00825001 είναι η πλακέτα κίνησης του μπλοκ ισχύος IGD1/R3 IGBT για τις μονάδες κίνησης AC MICROMASTER 440 και MICROMASTER 430 της Siemens στην κατηγορία ισχύος 90 ̇ 132 kW.

Πρόκειται για πλήρη συνδυασμό επισκευής: η πλακέτα IGBT Gate Driver (IGD1) πρώτης γενιάς παρέχεται μαζί με τη μονάδα ισχύος IGBT FS300R12KE3-S1,Παρέχοντας όλα τα απαραίτητα για την αποκατάσταση του τμήματος ισχύος μετατροπέα της κίνησης σε μία μόνο εργασία αντικατάστασης.

Η Siemens παρήγαγε την εν λόγω συναρμολόγηση στις εγκαταστάσεις του Gerätewerk Erlangen, το προφίλ GWE στην εσωτερική αναφορά της επιβεβαιώνει αυτή την προέλευση.

Τα μέρη που αναφέρονται στην ένδειξη GWE αντιπροσωπεύουν τη δική Siemens παραγωγή συγκροτημάτων μονάδων κίνησης, σε αντίθεση με τα εξαρτήματα τρίτων που προμηθεύονται από τη Siemens για συναρμολόγηση.

Αυτή η εσωτερική γραμμή παραγωγής αντανακλάται στα στενά συνδυασμένα χαρακτηριστικά του οδηγού πύλης και των IGBT που καθιστούν το A5E00825001 μια αντικατάσταση ποιότητας εργοστασίου και όχι γενική εναλλακτική λύση.

Η πλατφόρμα διακόπηκε στις 30 Απριλίου 2016 καθώς η πλατφόρμα MICROMASTER 440/430 πέρασε από το τέλος του κύκλου ζωής της.Για πολλά εργοστάσια που συνεχίζουν να χρησιμοποιούν κινητήρες MM440 και MM430 στην περιοχή των 90-132 kW, η αγορά ανταλλαγών παραμένει η μόνη πηγή εφοδιασμού.

Οι ειδικές εταιρείες επισκευής κινητήρων διαθέτουν δοκιμασμένες συναρμολογίες ανταλλαγής και το τμήμα εξακολουθεί να διαπραγματεύεται ενεργά στην αγορά βιομηχανικών ανταλλακτικών περισσότερο από μια δεκαετία μετά την ημερομηνία διακοπής της παραγωγής.

Βασικές προδιαγραφές

IGD1/R3 Φόρμα και αρχιτεκτονική συναρμολόγησης

The R3 form factor designates the physical mounting configuration for this power block — a specific size and shape that fits the electronics compartment of the MM440/MM430 GX-frame and larger drives in the applicable power range.

Το πίνακα οδήγησης της πύλης IGD1 τοποθετείται απευθείας στην μονάδα IGBT FS300R12KE3-S1 και η συνδυασμένη συναρμολόγηση συνδέεται με τον αλουμινένιο απορροφητήρα της κίνησης,που απομακρύνει τη θερμότητα μετάδοσης από τις συνδέσεις IGBT.

Με συνεχές ρεύμα 210A, ο A5E00825001 λειτουργεί το FS300R12KE3-S1 με σημαντικό ρεύμα χαμηλότερο από την ικανότητα κορυφικού ρεύματος 300A.

Η μειωμένη τιμή είναι σκόπιμη. Το ονομαστικό ρεύμα εξόδου της κίνησης σε 400V AC εισόδου αντιστοιχεί στην περιοχή κινητήρα 90 ̇ 132 kW και το θερμικό προϋπολογισμό ισχύος του πλαισίου κίνησης ̇ την περιοχή απορροφητήρα,η ροή αέρα ψύξης, ο περίβλημα θερμοκρασίας περιβάλλοντος ορίζει το πρακτικό όριο συνεχούς ρεύματος κάτω από την απόλυτη κορυφή της μονάδας IGBT.

Η υποβάθμιση παρέχει επίσης περιθώριο για την ικανότητα υπερφόρτωσης 150% του MM440 (έως 60 δευτερόλεπτα) χωρίς να οδηγούν τις μονάδες IGBT σε θερμική πίεση.

Διορθωτική μονάδα IGBT

Το FS300R12KE3-S1 είναι η πλήρης τρισδιάστατη γέφυρα IGBT της Infineon σε ένα ενιαίο πακέτο μονάδων, με ονομαστικό ρεύμα συλλέκτη 300A και τάση διακοπής συλλέκτη-εκδότη 1200V.

Η ονομασία συσκευής 1200V παρέχει επαρκές περιθώριο ασφάλειας για τάση λεωφορείου 650V συνεχούς ρεύματος, η οποία προκύπτει από την επανορθωτική λειτουργία τριών φάσεων τροφοδοσίας 400V εναλλασσόμενου ρεύματος.

Η κατασκευή ενός πακέτου ̇ όλες οι έξι IGBT της τρισδιάστατης γέφυρας σε μία μονάδα ̇ μειώνει τον αριθμό των συνδέσεων θερμικής διεπαφής και των εσωτερικών συνδέσεων λεωφορείου στην κίνηση,βελτίωση τόσο της αξιοπιστίας της κατασκευής όσο και της απλότητας της υπηρεσίας πεδίου.

Διακοπή της λειτουργίας και η αγορά ανταλλαγών

Με την Siemens να έχει τερματίσει την παραγωγή τον Απρίλιο του 2016, οι εγκαταστάσεις που εξακολουθούν να βασίζονται σε MM440 ή MM430 μονάδες κίνησης σε αυτό το επίπεδο ισχύος έχουν δύο μονοπάτια μεταπώλησης:προμήθεια δοκιμασμένου ανταλλακτικού συνόλου από έμπορο βιομηχανικών ανταλλακτικών, ή να προσλάβει μια εξειδικευμένη εταιρεία επισκευής οδήγησης για επισκευή σε επίπεδο επιφάνειας του αποτυχημένου A5E00825001.

Η επισκευή στο επίπεδο της πλακέτας είναι βιώσιμη όταν η ίδια η μονάδα IGBT είναι άθικτη και η βλάβη είναι στο κύκλωμα οδήγησης πύλης IGD1ή κατεστραμμένα κυκλώματα διεπαφής οπτικών ινών είναι όλα τα σφάλματα σε επίπεδο συστατικού που εκπαιδευμένοι τεχνικοί επισκευής οδήγησης μπορούν να αντιμετωπίσουν.

Όταν η ίδια η μονάδα IGBT έχει υποστεί βλάβη (μικρό κύκλωμα ή ανοιχτό κύκλωμα), πρέπει να αντικατασταθεί ολόκληρη η συναρμολόγηση.

Γενικές ερωτήσεις

Ερώτηση 1: Το MM440 GX-frame 110kW εμφανίζει σφάλμα F0022 αμέσως μετά την ενεργοποίηση, πριν δοθεί μια εντολή εκτέλεσης.

F0022 (fibre-optic board communication fault) at power-up before any run command points to a break in communication between the control board and the IGD1 gate driver board — either a failed fibre-optic cable or a failed gate driver board.

Πρώτα ελέγξτε όλα τα καλώδια οπτικών ινών μεταξύ του A5E00825001 και της πλακέτας ελέγχου της μονάδας κίνησης, συμπεριλαμβανομένων των συνδέσεων και στα δύο άκρα.

Εάν οι ίνες επιβεβαιώνονται ως καλές και η F0022 παραμένει, το κύκλωμα IGD1 στο A5E00825001 έχει αποτύχει.

Ε2: Το A5E00825001 (210A) αναφέρεται παράλληλα με το A5E00825002 (260A) για την ίδια πλατφόρμα MM440/MM430.

Οι δύο πλακέτες εξυπηρετούν διαφορετικές ονομαστικές ισχύς εντός της σειράς MM440/MM430.ενώ το A5E00825002 σε 260A εξυπηρετεί τα μοντέλα 110 kW και άνω σε μεγαλύτερη διαμόρφωση GX-frame όπου απαιτείται υψηλότερο ρεύμα λεωφορείου συνεχούς ρεύματος.

Η συγκεκριμένη επιφάνεια που απαιτείται καθορίζεται από τον αύξοντα αριθμό της μονάδας κίνησης. Το τμήμα ισχύος της εγκατεστημένης μονάδας κίνησης φιλοξενεί μόνο έναν από τους δύο παράγοντες μορφής.

Πάντοτε να επιβεβαιώνετε τον αριθμό A5E της εγκατεστημένης πλακέτας από την ετικέτα της πριν παραγγείλετε αντικατάσταση.

Ε3: Κατά την αντικατάσταση του A5E00825001, είναι απαραίτητο να επανακαθοριστεί οποιαδήποτε παράμετρος κίνησης;

Όχι η συσκευή A5E00825001 δεν αποθηκεύει παράμετροι κίνησης. Οι παράμετροι κίνησης MM440/MM430 αποθηκεύονται στον πίνακα ελέγχου. Μετά την αντικατάσταση του πίνακα,η κίνηση ξεκινά κανονικά και διαβάζει τις παραμέτρους της από την πλακέτα ελέγχου χωρίς κανένα βήμα επανακαθορισμού.

Ωστόσο,επαληθεύει ότι οι συνδέσεις οπτικών ινών είναι σωστά εγκατεστημένες και εκτελεί μια σύντομη λειτουργία χωρίς φορτίο για να επιβεβαιώσει ότι η πλακέτα αντικατάστασης παράγει σωστά ρεύματα φάσης εξόδου πριν από την επανέναρξη του φορτίου παραγωγής.

ΕΡΩΤΗΣΗ 4: Ο A5E00825001 αντικαταστάθηκε, αλλά η μονάδα οδήγησης δείχνει τώρα F0004 (υπερισσότερη θερμοκρασία) με πλήρες φορτίο μέσα σε λίγα λεπτά.

Το F0004 λίγο μετά την αντικατάσταση του μπλοκ τροφοδοσίας με πλήρες φορτίο είναι σχεδόν βέβαιο ότι το υλικό θερμικής διεπαφής (TIM) μεταξύ της πλάκας βάσης της μονάδας FS300R12KE3-S1 και του απορροφητήρα θερμότητας είναι λανθασμένο ή λανθασμένο.

Χωρίς τη σωστή εφαρμογή του TIM, η θερμική αντίσταση από τη σύνδεση IGBT στον απορροφητήρα θερμότητας είναι αρκετές φορές υψηλότερη από την σχεδιαζόμενη τιμή,και η διασύνδεση IGBT φτάνει υπερθερματισμό κάτω από το φορτίο, ακόμη και όταν η ψυγείο αισθάνεται μόνο μέτρια ζεστή.

Αφαιρέστε το σύνολο, καθαρίστε και τις δύο επιφάνειες και εφαρμόστε ξανά το TIM σωστά σύμφωνα με τη διαδικασία εγκατάστασης της Siemens.

Ε5: Με το A5E00825001 να έχει διακοπεί από το 2016, υπάρχει ισοδύναμο SINAMICS για μια περιοχή αναβάθμισης από MM440 σε SINAMICS G120;

Στην πλατφόρμα SINAMICS G120, η ισοδύναμη λειτουργία ισχύος παρέχεται από τη μονάδα ισχύος G120 ∙ το PM240, PM250 ή PM260 ανάλογα με την εφαρμογή.

Δεν υπάρχει ξεχωριστή πλακέτα IGD1 για την πηγή· η μονάδα ισχύος G120 αντικαθίσταται ως πλήρης μονάδα.

Για τοποθεσίες μετανάστευσης από ένα MM440 90·132 kW σε SINAMICS G120, η μονάδα ισχύος G120 στην κατάλληλη ικανότητα (συνήθως PM240-2 ή PM250-2 με 90 kW ή 110 kW,400V) παρέχει ισοδύναμη απόδοση ελέγχου κινητήρα με την τρέχουσα υποστήριξη firmware και hardware SINAMICS.
