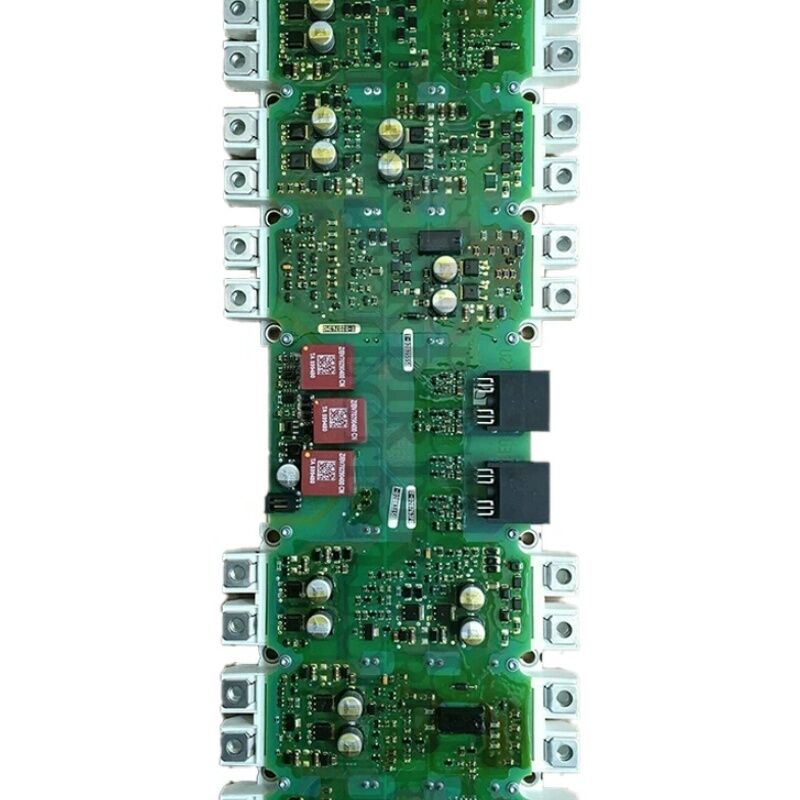

ΣΥΜΕΝΣ S120 INVERTER/CONVERTER DRIVER BOARD IGD Πίνακα ενεργοποίησης A5E00714563 A5EOO714563

Siemens A5E00714563∙ SINAMICS IGD2-Series Inverter Power Block Drive Board ∙ AC Drive Reparation Part (Συμπληρωματικό μέρος για την επισκευή του κινητήρα)

Αριθμός μέρους:Α5Ε00714563

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:Δελτίο οδήγησης μπλοκ ισχύος SINAMICS

Οικογένεια προϊόντων:Τμήματα επισκευής ηλεκτρικών μονάδων μετατροπέα SINAMICS (σειρά A5E00714560)

Γενιά οδήγησης πύλης:IGD2 (οδηγός πύλης IGBT δεύτερης γενιάς)

Σύνοψη

The A5E00714563 is a SINAMICS power block drive board from the A5E00714560 series — the family of second-generation IGBT gate driver (IGD2) repair assemblies that Siemens produced for the SINAMICS G120, G120C, G150 και S120 πλατφόρμες κίνησης πλαισίου.

Η σειρά αυτή περιλαμβάνει το A5E00714560, το A5E00714561, το A5E00714562 και το A5E00714563, το καθένα από τα οποία καλύπτει μια συγκεκριμένη κατηγορία τάσης και συνδυασμό ισχύος στη σειρά προϊόντων κινητήρα πλαισίου SINAMICS.

Το A5E00714563 είναι ένα κατασκευασμένο από τη Siemens εξαρτήμα επισκευής που προορίζεται να αποκαταστήσει το μπλοκ ισχύος μετατροπέα των κινητήρων πλαισίου της SINAMICS όταν έχει αποτύχει η πλατφόρμα οδηγού πύλης ή η σχετική μονάδα IGBT.

Όπως και με όλα τα μέλη της σειράς A5E00714560, the assembly integrates the IGD2 gate driver board with the IGBT output module as a matched pair — ensuring that the gate drive characteristics precisely match the switching requirements of the specific IGBT device used.

Τα πλαίσια της σειράς A5E00714560 αντιπροσωπεύουν μια διαφορετική γενιά από τα μπλοκ ισχύος με βάση το IGD1 που χρησιμοποιούνται στις μονάδες οδήγησης MICROMASTER.

Το IGD2 ενσωμάτωσε υψηλότερης ταχύτητας οπτικές διεπαφές ινών συμβατές με την μονάδα ελέγχου SINAMICS (CU320, CU310 και παρόμοιες), βελτιώσεις στην απόκριση ανίχνευσης αποσιτισμού πύλης,και μια αρχιτεκτονική μέτρησης ρεύματος που ταιριάζει με τις απαιτήσεις ρύθμισης ρεύματος κλειστού κυκλώματος του ελέγχου διανυσμάτων SINAMICS.

Βασικές προδιαγραφές

Α5Ε00714560 Σειρά ∆ιάλογος Οικογένειας Μοντών Ενέργειας

Η σειρά A5E00714560 αποτελείται από πολλαπλές πλακέτες που καλύπτουν διαφορετικούς συνδυασμούς τάσης και ρεύματος σε όλη τη σειρά κινητήρων σασί SINAMICS.η σειρά περιλαμβάνει πλάκες με ισχύ 380A και 490A, το καθένα συνδυασμένο με την ειδική μονάδα IGBT που ταιριάζει σε αυτό το επίπεδο ισχύος.

Το A5E00714563 επεκτείνει τη σειρά για να αντιμετωπίσει συγκεκριμένες διαμορφώσεις εντός της σειράς κινητήρων SINAMICS που δεν καλύπτονται από τους άμεσα παρακείμενους αριθμούς εξαρτημάτων.

Κάθε πλακέτα αυτής της σειράς μοιράζεται την ίδια βασική αρχιτεκτονική IGD2: δέσμευση εντολών PWM με οπτική ίνα από την μονάδα ελέγχου SINAMICS,παραγωγή και διανομή παλμών πύλης έξι θέσεων στις θέσεις γέφυρας IGBT, ανίχνευση αποσιτισμού υλικού, και αμφίδρομη μέτρηση ρεύματος επιστρέφει στην μονάδα ελέγχου.

Οι διαφορές μεταξύ των μεμονωμένων αριθμών εξαρτημάτων στην σειρά αντανακλούν διαφορές στις προδιαγραφές της μονάδας IGBT (διαφορετικές τιμές ρεύματος,διαφορετικές τάσεις τάσης) και σε συγκεκριμένες τιμές αντίστασης κίνησης πύλης και δυνατότητες ρεύματος οδηγού που βαθμονόμησαν για κάθε συσκευή IGBT.

IGD2 Διοικητής Πύλης ∆εύτερης Γενιάς Προόδους

Η γενιά IGD2 εισήγαγε αρκετές βελτιώσεις σε σχέση με την IGD1 που χρησιμοποιείται στις μονάδες MICROMASTER 440.Η διεπαφή οπτικών ινών στο IGD2 υποστηρίζει υψηλότερες ταχύτητες δεδομένων συμβατές με ταχύτερους χρόνους κύκλου ελέγχου της πλατφόρμας SINAMICS.

Όταν το MICROMASTER 440 χρησιμοποιεί έναν σχετικά συντηρητικό κύκλο ελέγχου PWM, SINAMICS vector and servo control requires shorter control cycle times — down to 125 microseconds in some configurations — which demands faster gate driver response and higher-fidelity current feedback.

Το κύκλωμα ανίχνευσης ακαθαρσίας στο IGD2 λειτουργεί επίσης με βελτιωμένη ταχύτητα και ευαισθησία.

Σε περίπτωση σφάλματος βραχυκυκλώματος IGBT,το IGD2 ανιχνεύει την αποτυχημένη ανάφλεξη στο πλαίσιο του IGBT και ξεκινά την απαλή απενεργοποίηση ̇ μειώνοντας τον ρυθμό πτώσης του ρεύματος για να αποφευχθούν οι κορύφοι υπερτάσης από τις αδρανείς επαγωγέςΗ προστασία αυτή είναι ιδιαίτερα σημαντική στην περιοχή ισχύος κίνησης του σασί SINAMICS.όπου τα IGBT ρεύματα και η σχετική di/dt κατά τη διάρκεια της σβήσης παράγουν σημαντικές μεταβατικές επαγωγικές τάσεις.

Περιεχόμενο της διαδικασίας αντικατάστασης του τροφοδοτικού μπλοκ

Η αντικατάσταση ενός μπλοκ τροφοδοσίας IGD2 σε κινητήρα σασί SINAMICS απαιτεί εργασία στο εσωτερικό του τμήματος τροφοδοσίας του κινητήρα με την καμπίνα συνεχούς ρεύματος που έχει επιβεβαιωθεί ότι έχει εκφορτωθεί και κλειδωθεί.Η πλατφόρμα SINAMICS περιλαμβάνει έναν δείκτη λεωφορείου συνεχούς ρεύματος LED ∙ αυτός ο δείκτης πρέπει να είναι ενεργοποιημένος πριν από την έναρξη οποιασδήποτε εργασίας στο τμήμα ισχύος.Μετά την απομόνωση της τροφοδοσίας εναλλασσόμενου ρεύματος, πρέπει να τηρείται ελάχιστος χρόνος αναμονής εκφόρτισης (συνήθως πέντε λεπτά),ακολουθείται από άμεση μέτρηση της τάσης της συνεχούς διαδρομής με βαθμονωμένο όλτομετρητή για να επιβεβαιωθεί το ασφαλές επίπεδο τάσης πριν αγγίξετε οποιοδήποτε συστατικό του τμήματος ισχύος.

Η συναρμολόγηση A5E00714563 τοποθετείται στον αποθεματικό θέρμανσης κίνησης, με την πλάκα βάσης του IGBT να βρίσκεται σε θερμική επαφή με την επιφάνεια του αποθεματικού.

Το θερμικό υλικό διεπαφής πρέπει να εφαρμόζεται σε αυτή την επιφάνεια επαφής κατά την εγκατάσταση.να επανασυνδέσει τα καλώδια οπτικών ινών στις σωστές θέσεις. Τα μεμονωμένα καλώδια είναι ανεξάρτητα από την πολικότητα, αλλά πρέπει να συνδέουν τον σωστό άξονα κίνησης με τη σωστή θέση του πίνακα οδήγησης της πύλης.

Γενικές ερωτήσεις

Ε: Πώς επιβεβαιώνεται το σωστό A5E00714563 για μια συγκεκριμένη μονάδα SINAMICS πριν από την παραγγελία;

Η ετικέτα στην εγκατεστημένη πλακέτα μπλοκ ισχύος φέρει τον αριθμό τμήματος A5E που είχε αρχικά καθοριστεί για την εν λόγω μονάδα.Ελέγξτε την ετικέτα στην επιφάνεια που απέτυχε ο αριθμός A5E σε αυτή την ετικέτα είναι η οριστική αναφορά για την αντικατάσταση.

Επίσης, καταγράφεται η πλήρης ονομασία τύπου της μονάδας από την πινακίδα ονομαστικής ονομασίας της μονάδας.

Siemens' spare parts documentation cross-references drive type to power block part number — confirming both the board label and the drive type against this documentation removes any ambiguity before ordering.

ΕΡΩΤΗΣΗ 2: Μια μονάδα κίνησης SINAMICS G120 έπεσε σε F30022 (ανιχνεύθηκε σφάλμα εδάφους) χωρίς συνδεδεμένο φορτίο.

Το F30022 παράγεται όταν η μονάδα ελέγχου SINAMICS ανιχνεύει σημαντική ανισορροπία στα τριστάγοντα ρεύματα εξόδου, που συνάδει με σφάλμα εδάφους.Το κύκλωμα μέτρησης ρεύματος του μπλοκ ισχύος παρέχει τα δεδομένα ρεύματος φάσης που χρησιμοποιούνται για την ανίχνευση αυτή.

Ένα αποτυχημένο κανάλι μέτρησης ρεύματος στην πλακέτα IGD2 παράγει μια εμφανή ανισορροπία ρεύματος ακόμη και χωρίς συνδεδεμένο φορτίο, ενεργοποιώντας το F30022. Confirm by checking whether the three output current readings in the drive's diagnostic display show a realistic zero-current condition — a non-zero reading on one channel with the drive in a stopped state confirms a current measurement fault on the power block.

Ε3: Η μονάδα έδειξε F30021 (υπερσύστημα IGBT) και στη συνέχεια το μπλοκ ισχύος βρέθηκε να έχει μια φυσικά κατεστραμμένη μονάδα IGBT.Πρέπει η μονάδα ελέγχου ή οποιεσδήποτε άλλες πλακέτες να ελέγχονται πριν από την εγκατάσταση του αντικαταστατικού A5E00714563?

Ένα IGBT βραχυκύκλωμα δημιουργεί μια μεταβατική τάση στο DC bus που διαδίδεται μέσω της εσωτερικής καλωδίωσης του κινητήρα.αλλά σοβαρά σφάλματα μπορεί να προκαλέσουν πίεση στα συστατικά της μονάδας ελέγχου..

Πριν από την εγκατάσταση του ανταλλακτικού μπλοκ τροφοδοσίας, ενεργοποιήστε την μονάδα με το μπλοκ τροφοδοσίας αποσυνδεδεμένο (εάν είναι δυνατόν) για να επαληθεύσετε ότι η παροχή 24V της μονάδας ελέγχου είναι εντός των προδιαγραφών.Ελέγξτε επίσης το κύκλωμα προφόρτισης, ασφάλειες λεωφορείου συνεχούς ρεύματος και τυχόν στεγανωτές που ενδέχεται να έχουν εκτεθεί στο μεταβατικό σφάλμα.

Ε: Το A5E00714563 αναφέρεται ως διακοπεί.

Η σειρά A5E36717xxx αντιπροσωπεύει την επόμενη γενιά συγκροτημάτων κινητήρων SINAMICS και χρησιμεύει ως διάδοχος της οικογένειας της σειράς A5E00714560. Specific successor mapping — which A5E36717xxx number replaces A5E00714563 specifically — should be confirmed against Siemens' spare parts migration documentation for the specific drive type and production state.

Ο διάδοχος ενσωματώνει την επόμενη γενιά πίνακα οδήγησης πύλης IGD2 διατηρώντας παράλληλα τη λειτουργική συμβατότητα με την ίδια οικογένεια οδήγησης SINAMICS.

Ε5: Μπορεί το A5E00714563 να δοκιμαστεί πριν από την εγκατάσταση για να επαληθευθεί ότι δεν έχει υποστεί ζημιά;

Μια βασική λειτουργική δοκιμή ενός ενεργειακού μπλοκ IGD2 χωρίς το πλαίσιο κίνησης δεν είναι απλή, καθώς η πλακέτα απαιτεί τη λειτουργία της διεπαφής οπτικών ινών SINAMICS και των πηγών τροφοδοσίας.

The most reliable approach for an aftermarket board is to procure from a supplier that offers functional test documentation — confirming the board was powered up on a SINAMICS-compatible test rig and all gate channels were verified active.

Αυτό παρέχει μια εύλογη βεβαιότητα πριν από την εγκατάσταση σε μονάδα παραγωγής.
