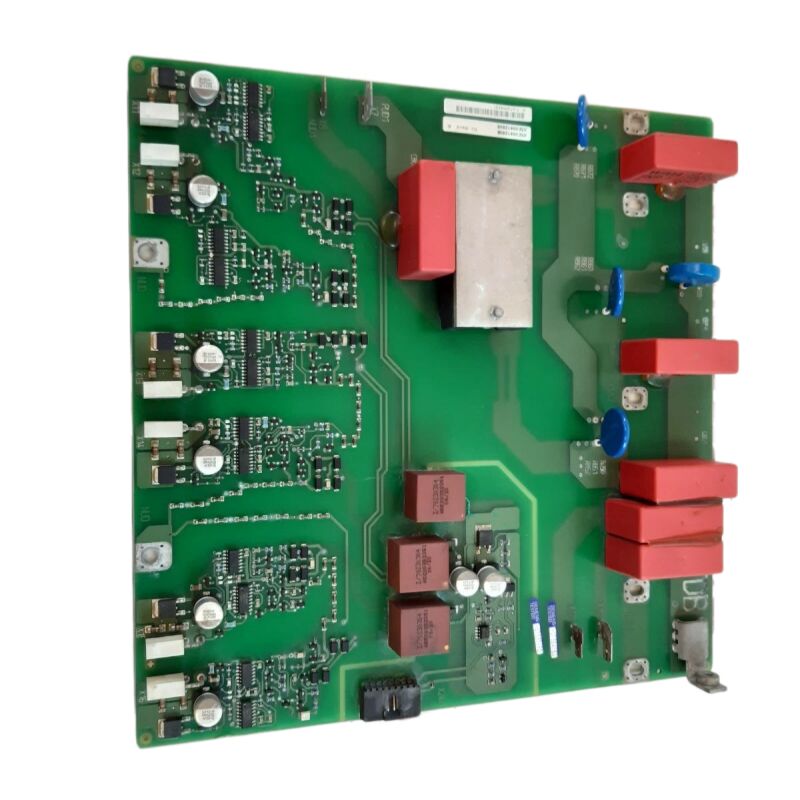

Siemens A5E02822120 | TDB Πλακέτα Εντολών Ανορθωτή — Πλακέτα Οδήγησης Θυρίστορα 480V AC/DC για Μονάδα Μετατροπέα

Αριθμός Εξαρτήματος: A5E02822120

Κατασκευαστής: Siemens AG (Γερμανία)

Τύπος Προϊόντος: TDB — Πλακέτα Οδήγησης Θυρίστορα / Πλακέτα Εντολών Ανορθωτή (συναρμολογημένη πλακέτα τυπωμένου κυκλώματος)

Οικογένεια Προϊόντων: Σειρά μετατροπέων και πλαισίων SINAMICS G120 / S120

Επισκόπηση

Το A5E02822120 είναι η TDB (Thyristor Drive Board / Trigger Drive Board) — η πλακέτα εντολών του ανορθωτή για τις μονάδες μετατροπέων SINAMICS G120 και S120 της Siemens. Η λειτουργία της είναι η παραγωγή και διανομή παλμών πύλης για τις θυριστορικές (SCR) συσκευές στο στάδιο εισόδου του ανορθωτή του οδηγού.

Σε αυτό το επίπεδο της αρχιτεκτονικής του οδηγού SINAMICS, η μονάδα μετατροπέα ανορθώνει την εισερχόμενη τριφασική παροχή 480V AC σε τάση συνεχούς ρεύματος (DC bus) που τροφοδοτεί το τμήμα του αντιστροφέα. Το A5E02822120 είναι η πλακέτα ελέγχου PCB που λέει σε κάθε θυρίστορα στη γέφυρα του ανορθωτή ακριβώς πότε να αλλάξει.

Η ονομασία "TDB" εμφανίζεται στην ετικέτα της ίδιας της πλακέτας και στην τεκμηρίωση της Siemens — σημαίνει Thyristor Drive Board, προσδιορίζοντας τον βασικό σκοπό της πλακέτας στην αρχιτεκτονική μετατροπής ισχύος του οδηγού.

Η TDB διαφέρει από τις πλακέτες οδηγών πύλης IGBT (σειρά IGD) που ελέγχουν το τμήμα εξόδου του αντιστροφέα: οι πλακέτες IGD χειρίζονται την ταχεία εναλλαγή PWM του ρεύματος του κινητήρα, ενώ η TDB χειρίζεται την πιο αργή, συγχρονισμένη με τη φάση εναλλαγή θυρίστορα της εισόδου του ανορθωτή.

Το A5E02822120 είναι μέρος μιας οικογένειας πλακετών που περιλαμβάνει επίσης το A5E02822121 και τις υπο-παραλλαγές του.

Αυτές οι πλακέτες εξυπηρετούν διαφορετικές διαμορφώσεις μονάδων μετατροπέων εντός της σειράς SINAMICS, καλύπτοντας εφαρμογές οδηγών πλαισίου υψηλότερης ισχύος από περίπου 90 kW έως 250 kW, όπου ο ανορθωτής εισόδου του οδηγού χρησιμοποιεί θυρίστορες για ελεγχόμενη ανόρθωση.

Βασικές Προδιαγραφές

Λειτουργία TDB — Έλεγχος Ανορθωτή Θυρίστορα

Οι οδηγοί πλαισίου SINAMICS G120 και S120 στην υψηλότερη περιοχή ισχύος χρησιμοποιούν έναν ανορθωτή ελεγχόμενο με θυρίστορες (SCR) στο τμήμα του μετατροπέα εισόδου, αντί για μια απλή μη ελεγχόμενη γέφυρα διόδων.

Αυτός ο ελεγχόμενος ανορθωτής δίνει στον οδηγό τη δυνατότητα να ρυθμίζει την αύξηση της τάσης του συνεχούς ρεύματος κατά τη διάρκεια της προφόρτισης, να υλοποιεί ομαλή εκκίνηση των πυκνωτών του συνεχούς ρεύματος χωρίς ζημιά από ρεύμα εισόδου και, σε ορισμένες διαμορφώσεις, να επιτρέπει την αναγεννητική ανάδραση ενέργειας πέδησης πίσω στην παροχή AC.

Το A5E02822120 TDB παράγει τους παλμούς πύλης για τους θυρίστορες σε αυτή τη γέφυρα ανορθωτή.

Παρακολουθεί συνεχώς την τριφασική τάση τροφοδοσίας AC για να ανιχνεύσει τις διελεύσεις από το μηδέν — την αναφορά φάσης από την οποία υπολογίζονται οι γωνίες εντολής.

Στη συνέχεια, παράγει παλμούς πύλης στην εντολή γωνίας εντολής για κάθε θέση θυρίστορα στη γέφυρα έξι παλμών. Η γωνία εντολής καθορίζει πόσο από κάθε ημι-κύκλο AC μετατρέπεται σε DC: μια μικρή γωνία εντολής (κοντά στη διέλευση από το μηδέν) παράγει σχεδόν μέγιστη έξοδο DC. μια μεγάλη γωνία εντολής παράγει μειωμένη έξοδο DC.

Κατά τη διάρκεια της κανονικής λειτουργίας, η TDB διατηρεί τη γωνία εντολής στην τιμή που διατηρεί την τάση του συνεχούς ρεύματος εντός του παραθύρου λειτουργίας του οδηγού SINAMICS.

Κατά τη διάρκεια της προφόρτισης, η γωνία εντολής μειώνεται προοδευτικά από τη μέγιστη προς την ελάχιστη για να αυξηθεί η τάση του συνεχούς ρεύματος με ελεγχόμενο ρυθμό.

Κατά τη διάρκεια ενός γεγονότος αναγεννητικής πέδησης (σε οδηγούς με αναγεννητικούς ανορθωτές), η γωνία εντολής μετακινείται στην περιοχή αντιστροφής, επιτρέποντας στην ενέργεια του συνεχούς ρεύματος να ρέει πίσω ως AC στην παροχή.

Πλακέτα TDB στην Αρχιτεκτονική του Οδηγού SINAMICS

Η αρχιτεκτονική του οδηγού πλαισίου SINAMICS G120 και S120 διαχωρίζει τα ηλεκτρονικά ελέγχου σε διάφορες πλακέτες: την κύρια Μονάδα Ελέγχου (CU320 ή παρόμοια), την πλακέτα ελέγχου της Μονάδας Ισχύος και την TDB για μονάδες με μετατροπέα. Το A5E02822120 βρίσκεται μεταξύ των ακροδεκτών τροφοδοσίας AC και του συνεχούς ρεύματος (DC bus), λειτουργώντας υπό εντολές από την πλακέτα ελέγχου ανώτερου επιπέδου.

Το βάρος της πλακέτας (~550 g) αντικατοπτρίζει μια ουσιαστική πλακέτα PCB με εξαρτήματα διαχείρισης ισχύος — μετασχηματιστές παλμών για γαλβανική απομόνωση των παλμών πύλης των θυρίστορων, το δίκτυο ανίχνευσης διέλευσης από το μηδέν για όλες τις τρεις φάσεις τροφοδοσίας, IC οδηγών πύλης και τα ρυθμιστικά ηλεκτρονικά που παράγουν εντολές γωνίας εντολής από το σήμα ανάδρασης τάσης συνεχούς ρεύματος.

Η βαθμολογία υποστρώματος MV27 / UL 94V-0 επιβεβαιώνει ότι το υλικό της πλακέτας PCB πληροί το υψηλότερο πρότυπο στην κάθετη ταξινόμηση καύσης της UL.

Σε ένα ντουλάπι οδηγού όπου θυρίστορες υψηλού ρεύματος, πυκνωτές συνεχούς ρεύματος και ανεμιστήρες ψύξης μοιράζονται έναν κλειστό χώρο, ένα υπόστρωμα PCB που δεν διαδίδει τη φλόγα είναι μια σημαντική παθητική ιδιότητα ασφάλειας.

Σχετικές Παραλλαγές Πλακετών

Το A5E02822120 είναι η βασική παραλλαγή της οικογένειας πλακετών του. Σχετικά εξαρτήματα που εμφανίζονται στην τεκμηρίωση σέρβις SINAMICS περιλαμβάνουν:

A5E02822121 — μια στενά σχετιζόμενη παραλλαγή TDB για διαφορετικές διαμορφώσεις μονάδων μετατροπέων ή αναθεωρημένες καταστάσεις παραγωγής.

Οι καταλήξεις A5E02822121A και B υποδηλώνουν περαιτέρω αναθεωρήσεις παραγωγής αυτού του βασικού σχεδιασμού.

A5E02822104-001 — μια υπο-συναρμολόγηση ή πλακέτα παραλλαγής που σχετίζεται με την ίδια οικογένεια TDB. ορισμένη τεκμηρίωση σέρβις την αναφέρει ως διασταυρούμενη αναφορά στις ίδιες εφαρμογές οδηγών.

A5E01105817 — η κάρτα εντολής SCR SINAMICS V50, η οποία εξυπηρετεί μια παρόμοια λειτουργία εντολής θυρίστορα στο τμήμα ανορθωτή της πλατφόρμας V50, διακριτή από την οικογένεια TDB SINAMICS G120/S120.

Η επιβεβαίωση της σωστής παραλλαγής για έναν συγκεκριμένο οδηγό απαιτεί τη διασταυρούμενη επαλήθευση του ακριβούς αριθμού A5E της εγκατεστημένης πλακέτας με την εσωτερική τεκμηρίωση υλικού του οδηγού.

Συχνές Ερωτήσεις

Ε1: Ο οδηγός πλαισίου SINAMICS G120 εμφανίζει συναγερμό χαμηλής τάσης συνεχούς ρεύματος αμέσως κατά την εκκίνηση. Η τάση τροφοδοσίας AC στους ακροδέκτες εισόδου του οδηγού έχει επιβεβαιωθεί ως κανονική. Θα μπορούσε το A5E02822120 να είναι η αιτία;

Η χαμηλή τάση συνεχούς ρεύματος με επιβεβαιωμένη τροφοδοσία AC υποδεικνύει άμεσα την TDB. Εάν η TDB δεν παράγει σωστούς παλμούς εντολής θυρίστορα, η γέφυρα SCR δεν ανορθώνει την τροφοδοσία AC και το συνεχές ρεύμα αποτυγχάνει να φορτιστεί.

Εναλλακτικά, το κύκλωμα συγχρονισμού φάσης της TDB μπορεί να έχει χάσει την κλειδαριά με τη συχνότητα τροφοδοσίας, παράγοντας παλμούς εντολής σε λανθασμένο χρονισμό και παράγοντας πολύ χαμηλή ανορθωμένη έξοδο DC.

Πριν καταλήξετε ότι η πλακέτα έχει υποστεί βλάβη, επαληθεύστε ότι οι συνδέσεις από το κύκλωμα ανίχνευσης τάσης τροφοδοσίας προς την TDB είναι άθικτες — οι κατεστραμμένες συνδέσεις ανίχνευσης παράγουν το ίδιο σύμπτωμα.

Ε2: Η πλακέτα A5E02822120 έχει βαθμολογία MV27 / UL 94V-0 στο υπόστρωμα PCB της. Τι σημαίνει αυτό στην πράξη για τις ομάδες συντήρησης βιομηχανικών οδηγών;

Το UL 94V-0 είναι η υψηλότερη ταξινόμηση στη σειρά δοκιμών κάθετης καύσης φλόγας της UL. Ένα υπόστρωμα με βαθμολογία V-0 αυτοσβήνεται εντός 10 δευτερολέπτων από κάθε εφαρμογή δοκιμαστικής φλόγας, χωρίς καυτά σταγονίδια.

Στην πράξη για ένα ντουλάπι οδηγού, αυτό σημαίνει ότι η πλακέτα PCB δεν θα διατηρήσει μια πυρκαγιά ούτε θα διαδώσει την καύση σε γειτονικά εξαρτήματα σε περίπτωση τοπικής βλάβης εξαρτήματος που παράγει θερμότητα.

Αυτό δεν καθιστά την πλακέτα πυράντοχη, αλλά μειώνει σημαντικά τον κίνδυνο μια βλάβη εξαρτήματος να οδηγήσει σε πυρκαγιά στο ντουλάπι. Για τις ομάδες συντήρησης, είναι μια πιστοποίηση που επιβεβαιώνει ότι η πλακέτα πληροί τα βιομηχανικά πρότυπα πυρασφάλειας.

Ε3: Το A5E02822120 έχει διακοπεί. Μπορεί το A5E02822121 (ή η αναθεώρησή του A/B) να χρησιμοποιηθεί ως άμεση αντικατάσταση;

Το A5E02822121 και οι παραλλαγές αναθεώρησής του σχετίζονται στενά με το A5E02822120 στην ίδια οικογένεια πλακετών TDB και εξυπηρετούν επικαλυπτόμενες εφαρμογές οδηγών. Σε πολλές περιπτώσεις αναφέρονται ως λειτουργικά ισοδύναμα.

Ωστόσο, πριν εγκαταστήσετε το A5E02822121 σε έναν οδηγό που ήταν αρχικά εξοπλισμένος με A5E02822120, επιβεβαιώστε ότι η τεκμηρίωση σέρβις του οδηγού ή η λίστα ανταλλακτικών δέχεται αυτή την υποκατάσταση — μικρές διαφορές στην καλωδίωση των συνδετήρων ή στη συμβατότητα του firmware μεταξύ των δύο παραλλαγών μπορούν περιστασιακά να επηρεάσουν συγκεκριμένες καταστάσεις παραγωγής του οδηγού.

Ε4: Ο οδηγός SINAMICS εμφανίζει μη ισορροπημένα τριφασικά ρεύματα εισόδου σε μερικό φορτίο. Η τροφοδοσία εισόδου έχει επιβεβαιωθεί ως ισορροπημένη. Είναι πιθανό να φταίει η TDB A5E02822120;

Τα μη ισορροπημένα ρεύματα εισόδου με ισορροπημένη τροφοδοσία είναι συμβατά με μη ομοιόμορφες γωνίες εντολής θυρίστορα στις έξι θέσεις SCR — ένα ή περισσότερα κανάλια εντολής TDB που παραδίδουν παλμούς σε διαφορετική γωνία φάσης από τα άλλα.

Αυτή η ασυμμετρία μπορεί να προκύψει από ένα χρονικό εξάρτημα που έχει μετατοπιστεί στο δίκτυο εντολής της TDB, ή από ένα κατεστραμμένο κύκλωμα συγχρονισμού φάσης για μία φάση τροφοδοσίας.

Μετρήστε τον χρονισμό των παλμών πύλης κάθε σήματος πύλης θυρίστορα με παλμογράφο και συγκρίνετε τις γωνίες εντολής μεταξύ των τριών φάσεων. Οι ακανόνιστες γωνίες επιβεβαιώνουν βλάβη της TDB.

Ε5: Είναι δυνατή η επισκευή του A5E02822120 σε επίπεδο εξαρτήματος αντί για την αντικατάσταση ολόκληρης της πλακέτας;

Η επισκευή σε επίπεδο εξαρτήματος είναι εφικτή όταν η βλάβη εντοπίζεται σε αναγνωρίσιμα και αντικαταστάσιμα εξαρτήματα. Στο A5E02822120, τα πιο επιρρεπή σε βλάβες εξαρτήματα είναι: μετασχηματιστές παλμών (που μπορούν να αναπτύξουν βραχυκυκλώματα μεταξύ των περιελίξεων υπό παρατεταμένη θερμική καταπόνηση), οπτοζεύκτες και IC οδηγών πύλης στο κύκλωμα εντολής, και παθητικά εξαρτήματα στο δίκτυο ανίχνευσης διέλευσης από το μηδέν.

Μια εξειδικευμένη εταιρεία επισκευής οδηγών με εμπειρία σε SINAMICS TDB μπορεί συχνά να εντοπίσει το ελαττωματικό εξάρτημα από τα συμπτώματα της βλάβης και να το αντικαταστήσει, αποκαθιστώντας την πλήρη λειτουργία της πλακέτας. Όταν η βλάβη είναι ένα κατεστραμμένο ίχνος PCB ή ένα ελαττωματικό IC για το οποίο δεν υπάρχει αντικατάσταση σε επίπεδο εξαρτήματος, απαιτείται πλήρης αντικατάσταση της πλακέτας.
