Siemens A5E36717797 | SINAMICS S120 IGD2/R4 Power Block Board — 480V / 650VDC / 310A

Αριθμός εξαρτήματος: A5E36717797

Κατασκευαστής: Siemens AG (Γερμανία)

Τύπος προϊόντος: Πλακέτα πύλης ισχύος IGD2/R4 (Ανταλλακτικό — τύπος TIM)

Οικογένεια προϊόντων: SINAMICS S120

Επισκόπηση

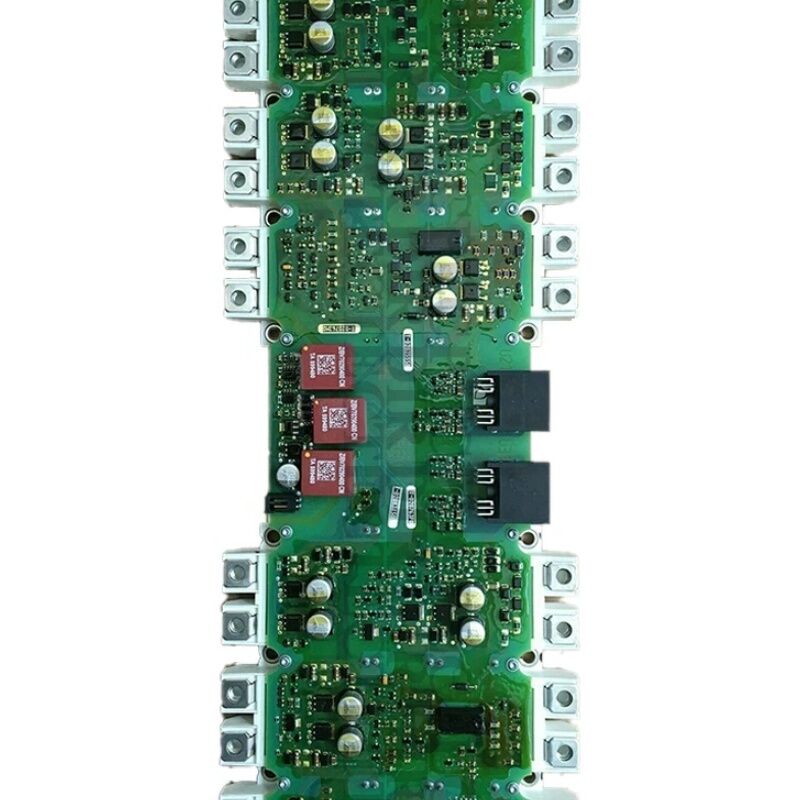

Το A5E36717797 είναι μια πλακέτα πύλης ισχύος SINAMICS S120 IGD2/R4 της Siemens — η πλακέτα PCB πύλης IGBT δεύτερης γενιάς και διεπαφής ισχύος για συγκροτήματα μονάδας κινητήρα SINAMICS S120 με ονομαστική ισχύ 310A και σχεδιασμένη για τροφοδοσία 480V AC (δίαυλος 650V DC).

Αυτή η πλακέτα βρίσκεται εντός του συγκροτήματος μπλοκ ισχύος της μονάδας κινητήρα S120, αλληλεπιδρώντας απευθείας με την μονάδα IGBT.

Δημιουργεί και παρέχει τους παλμούς πύλης που αλλάζουν τους τρανζίστορ IGBT, επεξεργάζεται την ανάδραση ρεύματος από τα κυκλώματα ανίχνευσης shunt στο μπλοκ ισχύος και υλοποιεί τη λογική προστασίας σε επίπεδο υλικού που απενεργοποιεί τις IGBT σε περίπτωση υπερβολικού ρεύματος, υπέρτασης ή σφαλμάτων κορεσμού IGBT.

Το SINAMICS S120 είναι η πλατφόρμα οδηγών υψηλής απόδοσης της Siemens για έλεγχο σε πολλαπλούς άξονες και σε έναν άξονα, σε λειτουργία servo και διανυσματικού ελέγχου.

Στη μορφή πλαισίου, η μονάδα κινητήρα στεγάζει το στάδιο αντιστροφέα IGBT που μετατρέπει την ισχύ του διόδου DC στην εναλλασσόμενη τροφοδοσία μεταβλητής συχνότητας και μεταβλητής τάσης που απαιτείται για την οδήγηση του κινητήρα.

Η δυναμική απόδοση του κινητήρα — ακρίβεια ταχύτητας, απόκριση ροπής και ακρίβεια θέσης — εξαρτάται άμεσα από την ποιότητα των σημάτων πύλης που παράγονται από αυτήν την πλακέτα. Ο λανθασμένος χρονισμός μεταγωγής αυξάνει τις απώλειες και μειώνει την ακρίβεια ελέγχου του κινητήρα.

Η ονομασία IGD2/R4 την αναγνωρίζει ως την πλακέτα οδηγού πύλης μεταστροφέα (IGD) δεύτερης γενιάς σε μορφή R4.

Η ονομασία TIM υποδεικνύει τον τύπο συναρμολόγησης υλικού θερμικής διεπαφής, επιβεβαιώνοντας τη διαμόρφωση συναρμολόγησης εντός του μπλοκ ισχύος S120.

Στα 310A, αυτή η πλακέτα εξυπηρετεί μονάδες κινητήρα στην περιοχή των 160kW σε σύστημα 400V — οδηγούς που βρίσκονται σε μεγάλες εργαλειομηχανές, γραμμές εξωθητήρων, μηχανές χαρτιού και βαριές βιομηχανικές εφαρμογές.

Βασικές Προδιαγραφές

IGD2/R4 — Αρχιτεκτονική πύλης δεύτερης γενιάς

Η ονομασία IGD αναγνωρίζει τη λειτουργία πύλης IGBT εντός της αρχιτεκτονικής μπλοκ ισχύος S120 της Siemens. Οι πλακέτες IGD πρώτης γενιάς (IGD1) εξυπηρετούσαν μπλοκ ισχύος χαμηλότερου ρεύματος.

Η δεύτερη γενιά — IGD2 — εισήγαγε βελτιώσεις σχεδιασμού που αντικατοπτρίζουν τις εξελίξεις στην τεχνολογία IGBT και τις απαιτήσεις πύλης σε υψηλότερα επίπεδα ρεύματος.

Μια πλακέτα πύλης λειτουργεί στα όρια μεταξύ σημάτων ελέγχου χαμηλής τάσης και μεταγωγής ισχύος υψηλής τάσης.

Η Μονάδα Ελέγχου παράγει ένα ψηφιακό μοτίβο μεταγωγής PWM — μια ακολουθία εντολών ενεργοποίησης/απενεργοποίησης σε αρκετά κιλοχέρτζ — για κάθε μία από τις έξι IGBT στη γέφυρα αντιστροφέα τριών φάσεων. Το A5E36717797 λαμβάνει αυτές τις εντολές και τις μεταφράζει στους παλμούς πύλης που αλλάζουν πραγματικά τις IGBT.

Αυτή η μετάφραση δεν είναι απλή. Μια πύλη IGBT απαιτεί ένα συγκεκριμένο φορτίο για να ενεργοποιηθεί — η πύλη πρέπει να παρέχει αυτό το φορτίο αρκετά γρήγορα για να επιτευχθεί η επιθυμητή ταχύτητα μεταγωγής χωρίς να προκληθεί υπερβολική υπέρβαση τάσης. Κατά την απενεργοποίηση, η πύλη πρέπει να αφαιρεί το φορτίο της πύλης με ελεγχόμενο ρυθμό — πολύ γρήγορα, και η τάση συλλέκτη-εκπομπού πηδά επικίνδυνα. πολύ αργά, και οι απώλειες μεταγωγής αυξάνονται.

Το κύκλωμα πύλης της πλακέτας IGD2/R4 είναι ειδικά βελτιστοποιημένο για τη μονάδα IGBT 310A με την οποία αλληλεπιδρά, εξισορροπώντας αυτές τις ανταγωνιστικές απαιτήσεις για τα πραγματικά χαρακτηριστικά της συσκευής.

Ανίχνευση Ρεύματος και Προστασία

Πέρα από την πύλη, το A5E36717797 χειρίζεται τη μέτρηση του ρεύματος φάσης του κινητήρα. Οι αισθητήρες ρεύματος στο μπλοκ ισχύος παράγουν αναλογικά σήματα ανάλογα με το στιγμιαίο ρεύμα του κινητήρα σε κάθε φάση.

Η πλακέτα επεξεργάζεται αυτά τα σήματα, εκτελώντας τη μετατροπή ADC και μεταδίδοντας τις ψηφιακές τιμές ρεύματος στη Μονάδα Ελέγχου. Αυτή η ανάδραση είναι η καρδιά του βρόχου ελέγχου ρεύματος CNC — ο ελεγκτής τη χρησιμοποιεί για να υπολογίσει το συνιστώσα ρεύματος που παράγει ροπή του διανυσματικού ελέγχου.

Η πλακέτα υλοποιεί επίσης προστασία IGBT σε επίπεδο υλικού.

Όταν μια IGBT ενεργοποιείται και η τάση σε αυτήν (VCE) δεν καταρρεύει κοντά στο μηδέν — υποδεικνύοντας συνθήκη βραχυκυκλώματος ή υπερφόρτωσης — η πλακέτα την ανιχνεύει εντός μικροδευτερολέπτων και ενεργοποιεί μια απενεργοποίηση υλικού.

Αυτή η προστασία αποκορεσμού ανταποκρίνεται ταχύτερα από οποιοδήποτε λογισμικό, διακόπτοντας τα σήματα πύλης πριν καταστραφεί η IGBT. Στα 310A, η ενέργεια που αποθηκεύεται σε ένα ανεξέλεγκτο συμβάν σφάλματος ρεύματος είναι σημαντική.

Τα κυκλώματα προστασίας του A5E36717797 είναι μια κρίσιμη για την ασφάλεια λειτουργία.

Συναρμολόγηση και Εγκατάσταση TIM

Η ονομασία TIM στην περιγραφή του A5E36717797 αναφέρεται στον τύπο συναρμολόγησης υλικού θερμικής διεπαφής που χρησιμοποιείται σε αυτήν την παραλλαγή μπλοκ ισχύος. Η μονάδα IGBT παράγει σημαντική θερμότητα κατά τη λειτουργία — στα 310A, το θερμικό φορτίο στην ψύκτρα και η θερμική διεπαφή μεταξύ της μονάδας IGBT και της ψύκτρας είναι σημαντικό.

Η συναρμολόγηση TIM διασφαλίζει ότι η θερμική διεπαφή μεταξύ του συγκροτήματος πλακέτας IGD και της μονάδας IGBT διατηρεί σταθερή θερμική επαφή.

Κατά την αντικατάσταση του A5E36717797, πρέπει να εφαρμοστεί σωστά το υλικό θερμικής διεπαφής σύμφωνα με τις οδηγίες σέρβις της Siemens για αυτόν τον τύπο μπλοκ ισχύος.

Η λανθασμένη εφαρμογή TIM επηρεάζει την θερμική αντίσταση στη διεπαφή IGBT-ψύκτρας και μπορεί να οδηγήσει σε πρόωρες θερμικές βλάβες ακόμη και με μια σωστά λειτουργούσα πλακέτα.

Οι προφυλάξεις ασφαλείας για αυτήν την εργασία είναι οι ίδιες με οποιαδήποτε εργασία σέρβις σε μονάδα πλαισίου S120: πλήρης απομόνωση από το δίκτυο AC, ελάχιστος χρόνος αναμονής πέντε λεπτών για εκφόρτιση του διόδου DC, επιβεβαίωση ότι ο δίαυλος DC είναι κάτω από 50V πριν από την πρόσβαση και χειρισμός ESD για την πλακέτα πύλης.

Συχνές Ερωτήσεις

Ε1: Η μονάδα κινητήρα πλαισίου S120 στα 310A εμφανίζει επαναλαμβανόμενο σφάλμα υπερβολικού ρεύματος F30001 σε μερική φόρτιση. Ο κινητήρας και τα καλώδια είναι υγιή. Θα μπορούσε το A5E36717797 να είναι η αιτία;

Το F30001 σε μερική φόρτιση με υγιή κινητήρα και καλώδια υποδηλώνει είτε μετατόπιση σφάλματος ανίχνευσης ρεύματος στην πλακέτα IGD2/R4, είτε ανισορροπία πύλης IGBT που δημιουργεί άνισο διαμοιρασμό ρεύματος μεταξύ παράλληλων συσκευών IGBT (αν υπάρχουν).

Ένα σφάλμα ανίχνευσης ρεύματος παράγει τεχνητά υψηλό μετρούμενο ρεύμα που ενεργοποιεί την πτώση πριν το πραγματικό ρεύμα φτάσει στο όριο. Ελέγξτε τους συνδέσμους ανίχνευσης ρεύματος της πλακέτας και δοκιμάστε να επαναφέρετε το σφάλμα χωρίς φορτίο κινητήρα — εάν το F30001 επιμένει σε μηδενικό ρεύμα, το τμήμα ανίχνευσης ρεύματος του A5E36717797 έχει υποστεί βλάβη.

Ε2: Μετά την αντικατάσταση της πλακέτας A5E36717797, η μονάδα κινητήρα S120 εμφανίζει συναγερμό F30015 (αποτυχία φάσης) κατά την εκκίνηση. Τι πρέπει να ελεγχθεί;

Το F30015 μετά από αντικατάσταση πλακέτας IGD συνήθως υποδηλώνει ότι ένας από τους συνδέσμους πύλης μεταξύ της νέας πλακέτας IGD2/R4 και της μονάδας IGBT δεν έχει τοποθετηθεί πλήρως. Η έξοδος πύλης για μία φάση λείπει ή είναι διακοπτόμενη, παράγοντας μια μη ισορροπημένη έξοδο που ο ελεγκτής ανιχνεύει ως αποτυχία φάσης.

Απενεργοποιήστε την τροφοδοσία, εκφορτίστε τον δίαυλο DC και ελέγξτε ξανά κάθε σύνδεσμο μεταξύ του A5E36717797 και των ακροδεκτών πύλης της IGBT.

Επαληθεύστε επίσης τη σωστή τοποθέτηση του συνδέσμου ανίχνευσης ρεύματος.

Ε3: Ποια είναι η λειτουργική διαφορά μεταξύ του A5E36717797 (310A) και του κοντινού εξαρτήματος A5E36717799 (380A); Μπορεί η πλακέτα 380A να αντικαταστήσει την εφαρμογή 310A;

Πρόκειται για διαφορετικές πλακέτες που ταιριάζουν με διαφορετικές προδιαγραφές μονάδων IGBT. Οι πλακέτες 310A και 380A διαφέρουν στις παραμέτρους πύλης — τιμές αντίστασης πύλης, επίπεδα τάσης πύλης και ρυθμίσεις ορίου αποκορεσμού — που είναι βελτιστοποιημένες για τις διαφορετικές συσκευές IGBT που χρησιμοποιούνται σε κάθε ονομαστική τιμή ρεύματος. Η εγκατάσταση μιας πλακέτας πύλης 380A σε ένα μπλοκ ισχύος 310A θα παρήγαγε λανθασμένη συμπεριφορά μεταγωγής, αυξημένες απώλειες μεταγωγής και πιθανώς λανθασμένα όρια προστασίας.

Μόνο το A5E36717797 πρέπει να χρησιμοποιείται στη μονάδα κινητήρα 310A.

Ε4: Το A5E36717797 περιγράφεται ως τύπος TIM. Τι σημαίνει αυτό για την εγκατάσταση σε σύγκριση με παραλλαγές μπλοκ ισχύος χωρίς TIM;

Η ονομασία TIM (Υλικό Θερμικής Διεπαφής) υποδηλώνει ότι η θερμική διεπαφή μεταξύ του συγκροτήματος πλακέτας IGD και της μονάδας IGBT χρησιμοποιεί μια συγκεκριμένη σύνθεση θερμικής πάστας ή διαμόρφωση μαξιλαριού.

Κατά την εγκατάσταση, το παλιό θερμικό υλικό πρέπει να αφαιρεθεί πλήρως από την επιφάνεια της μονάδας IGBT και η νέα πλακέτα πρέπει να συνδυαστεί με φρέσκο υλικό θερμικής διεπαφής εφαρμοζόμενο σύμφωνα με τη διαδικασία σέρβις της Siemens.

Ανεπαρκές ή λανθασμένα εφαρμοζόμενο TIM αυξάνει τη θερμική αντίσταση μεταξύ της IGBT και της ψύκτρας, γεγονός που μπορεί να προκαλέσει πρόωρα σφάλματα υπερθέρμανσης υπό φορτίο ακόμη και με μια σωστά λειτουργούσα πλακέτα.

Ε5: Η μονάδα κινητήρα πλαισίου S120 στα 310A έχει υποστεί επαναλαμβανόμενη βλάβη IGBT. Μετά την αντικατάσταση της IGBT, θα πρέπει να αντικατασταθεί και το A5E36717797;

Ναι. Οι βλάβες IGBT — ιδιαίτερα αυτές που προκαλούνται από υπερβολικό ρεύμα ή σφάλματα αποκορεσμού IGBT — εκθέτουν την πλακέτα πύλης στο ίδιο συμβάν ηλεκτρικής καταπόνησης που κατέστρεψε την IGBT.

Το κύκλωμα προστασίας αποκορεσμού στο A5E36717797 μπορεί να έχει ανιχνεύσει το σφάλμα και να έχει απενεργοποιηθεί σωστά, αλλά η παροδική ενέργεια κατά τη διάρκεια ενός συμβάντος σφάλματος μπορεί να καταστρέψει εξαρτήματα στην πλακέτα πύλης που δεν προκαλούν άμεση ορατή βλάβη.

Η ταυτόχρονη αντικατάσταση τόσο της μονάδας IGBT όσο και της πλακέτας πύλης A5E36717797 είναι η σωστή πρακτική — διασφαλίζει ότι η νέα IGBT δεν υποβάλλεται σε πιθανώς συμβιβασμένα σήματα πύλης από μια κατεστραμμένη πλακέτα.
