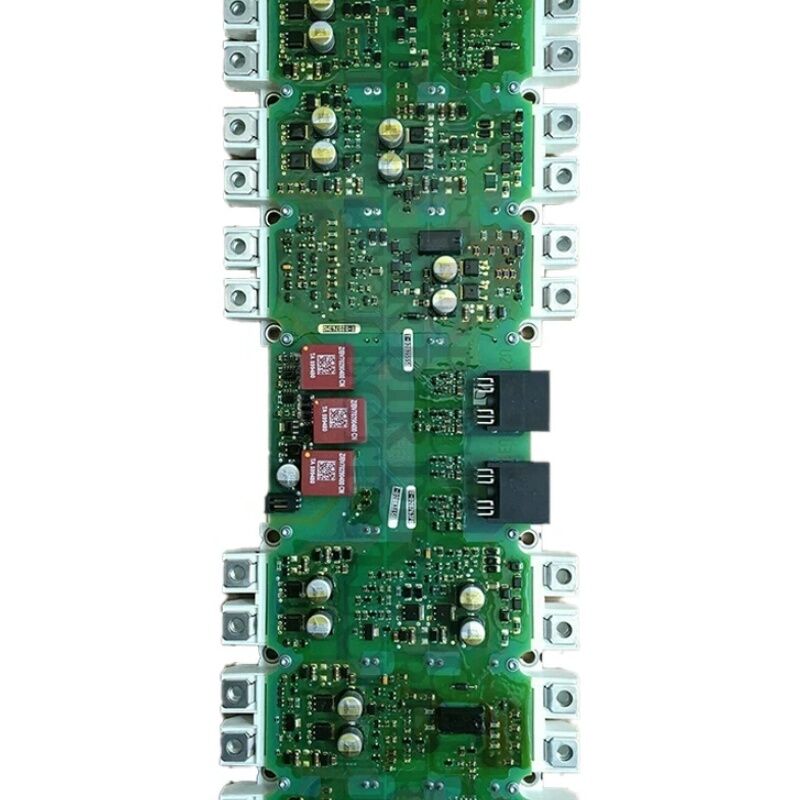

ΣΥΜΕΝΣ 430/440/S120 INVERTER/CONVERTER DRIVER BOARD IGD Πίνακα ενεργοποίησης A5E00714560 A5EOO71456O

Siemens A5E00714560∙ SINAMICS IGD2/R4 Drive Board ∙ Επισκευή μπλοκ ισχύος για το πλαίσιο AC Drive Inverter τμήμα

Αριθμός μέρους:Α5Ε00714560

Αναφορά GWE:GWE:A5E00714560

Παρασκευαστής:Η Siemens AG ∆ Gerätewerk Erlangen, Γερμανία

Σύνοψη

Το A5E00714560 είναι το πρώτο μέλος της σειράς A5E00714560 Συνδυάζει τον οδηγό πύλης IGBT δεύτερης γενιάς (IGD2) με μια αντίστοιχη μονάδα IGBT στον παράγοντα φόρμας R4, και χρησιμεύει ως το σύνολο επισκευής τμήματος ισχύος μετατροπέα για τις μονάδες κίνησης σασί SINAMICS G120, G120C και G150.

Η σειρά κυμαίνεται από το A5E00714560 έως το A5E00714563, καλύπτοντας κάθε ένα ένα συγκεκριμένο συνδυασμό τάσης και ρεύματος εντός της σειράς κινητήρων σασί SINAMICS.το A5E00714560 αναφέρεται μαζί με τον άμεσο διάδοχό του A5E36717797 στην τεκμηρίωση διασταυρούμενων αναφορών ανταλλακτικών της Siemens. Όταν το A5E00714560 δεν είναι διαθέσιμο, το A5E36717797 είναι η καθορισμένη αντικατάσταση με την ίδια λειτουργία, ενημερωμένο υλικό για τον οδηγό πύλης.

Η πλακέτα IGD2 χειρίζεται τρεις ταυτόχρονες λειτουργίες: μετατροπή των εντολών PWM της μονάδας ελέγχου σε παλμούς πύλης IGBT, προετοιμασία των μετρήσεων ρεύματος φάσης κινητήρα για τον αλγόριθμο ελέγχου διανυσμάτων,και την εφαρμογή προστασίας από την αποσιτισμό του υλικού που ανταποκρίνεται σε μικροδευτερόλεπτα για την καταστολή ελαττωματικών συμβάντων μετάβασης.

Βασικές προδιαγραφές

Α5Ε00714560 Σειρά ∆ιακανονισμός Οικογένειας

Τα πλαίσια της σειράς A5E00714560 είναι όλα συγκροτήματα IGD2/R4 που μοιράζονται τον ίδιο φυσικό παράγοντα φόρμας R4 και την ίδια αρχιτεκτονική οδηγού πύλης IGD2.Κάθε αριθμός τμήματος απευθύνεται σε μια συγκεκριμένη ονομαστική ισχύς εντός της σειράς κινητήρων σασί SINAMICSΟι αλληλένδετοι αριθμοί της σειράς ∙ A5E00714560, A5E00714561, A5E00714562, A5E00714563 ∙ καλύπτουν διαφορετικούς συνδυασμούς τάσης και ρεύματος. Δεν είναι εναλλάξιμοι.πάντα να επιβεβαιώνετε τον συγκεκριμένο αριθμό A5E από την ετικέτα της εγκατεστημένης πλακέτας πριν παραγγείλετε.

Ο οδηγός πύλης IGD2 επικοινωνεί με την μονάδα ελέγχου SINAMICS μέσω συνδέσμων οπτικών ινών, παρέχοντας γαλβανική απομόνωση μεταξύ του τμήματος ισχύος υψηλής τάσης και της ηλεκτρονικής ελέγχου χαμηλής τάσης.Αυτή η απομόνωση προστατεύει το CU από τα transients εναλλαγής λεωφορείου συνεχούς ρεύματος και επιτρέπει την ασφαλή διαγνωστική πρόσβαση στις λειτουργίες ελέγχου της μονάδας ενώ το τμήμα ισχύος λειτουργεί.

Θερμική διεπαφή και σημείωση εγκατάστασης

Όπως όλα τα συγκροτήματα του ενεργειακού μπλοκ IGD2/R4,η συσκευή A5E00714560 πρέπει να είναι εγκατεστημένη στον αποθεματοποιητή κίνησης με το σωστό υλικό θερμικής διεπαφής (TIM) μεταξύ της πλάκας βάσης του IGBT και της επιφάνειας του αποθεματοποιητήΗ παράλειψη του TIM αυξάνει τη θερμική αντίσταση στη διασύνδεση IGBT και προκαλεί πρόωρα λάθη υπερθερματισμού, ακόμη και όταν ο ίδιος ο θερμοκύκλος παραμένει δροσερός.Εφαρμόστε το TIM σύμφωνα με την καθορισμένη διαδικασία της Siemens πριν από την ασφάλεια του συνόλου.

Γενικές ερωτήσεις

Ερώτηση 1: Η οδήγηση δείχνει F30021 ή F30022 χωρίς συνδεδεμένο κινητήρα.

- Ναι, ναι. F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. Ελέγξτε εάν οι οθόνες ρεύματος φάσης του κινητήρα δείχνουν μια μη μηδενική τιμή σε στάση.

Ε2: Η διάδοχος A5E36717797 είναι διαθέσιμη. Μπορεί να αντικαταστήσει άμεσα την A5E00714560;

Ο A5E36717797 είναι ο διάδοχος της Siemens για τις ίδιες εφαρμογές κίνησης.Επιβεβαιώστε ότι η έκδοση firmware της μονάδας υποστηρίζει την ηλεκτρονική ταυτοποίηση της πλακέτας IGD2 νεότερης γενιάς πριν από την εγκατάσταση.

Ε3: Πρέπει η μονάδα IGBT να υποβληθεί σε ξεχωριστή δοκιμή πριν από την εγκατάσταση εναλλακτικής μονάδας A5E00714560;

Εάν το αρχικό A5E00714560 αποτύχει λόγω σφάλματος IGBT, η αιτία πρέπει να ερευνηθεί πριν από την εγκατάσταση αντικατάστασης.και την είσοδο εναλλασσόμενου ρεύματος για μεταβατικές συνθήκες που ενδέχεται να έχουν υποστεί πίεση στην αρχική μονάδα IGBTΗ εγκατάσταση μιας νέας συναρμολόγησης χωρίς την αντιμετώπιση της ρίζας του κινδύνου επαναλαμβάνεται.

Ε4: Το A5E00714560 είναι διαθέσιμο από την αγορά ανταλλαγών αλλά χωρίς έγγραφα GWE.

Τα πλαίσια με την επωνυμία GWE από την εγκατάσταση της Siemens στο Erlangen υποδεικνύουν συνδυασμούς IGBT και προβολέα πύλης που έχουν συναρμολογηθεί στο εργοστάσιο.Τα πλαίσια μεταπώλησης χωρίς τεκμηρίωση GWE μπορούν να είναι ανακαινισμένες μονάδες ή συγκροτήματα τρίτου- ζητήστε από τον προμηθευτή πιστοποιητικό λειτουργικής δοκιμής που να επιβεβαιώνει ότι όλα τα κανάλια πύλης και τα κυκλώματα μέτρησης ρεύματος έχουν επαληθευθεί πριν από την εγκατάσταση.

Ε5: Μετά την εγκατάσταση του A5E00714560, η μονάδα λειτουργεί, αλλά εμφανίζει A30031 (ανιχνευτής υπερθέρμανσης) εντός 10 λεπτών πλήρους φόρτωσης.

Α30031 λίγο μετά την εγκατάσταση με ψυγείο ψύξης σημαίνει σχεδόν πάντα ότι το υλικό θερμικής διεπαφής μεταξύ της μονάδας IGBT και του ψυγείου έλειπε ή εφαρμόστηκε λανθασμένα.Αφαιρέστε το σύνολο, καθαρίστε και τις δύο επιφάνειες, εφαρμόστε φρέσκο TIM σύμφωνα με την καθορισμένη διαδικασία και εγκαταστήστε ξανά.
