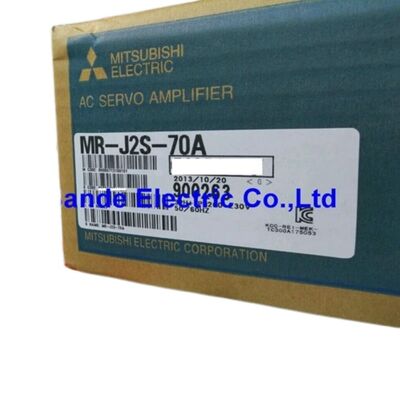

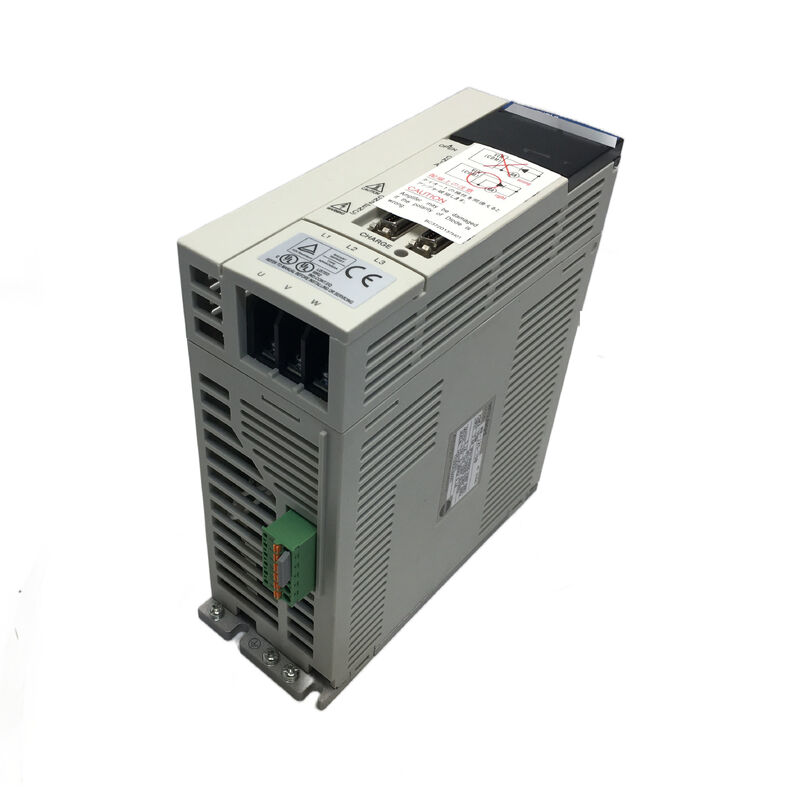

Mitsubishi MR-J2S-70A AC Servo Amplifier — 750W MELSERVO J2S Drive για Ακριβή Έλεγχο Κίνησης

Η σωστή λειτουργία ενός συστήματος σερβο ξεκινά από τον ενισχυτή. Ο κινητήρας τραβάει την προσοχή, αλλά είναι η μονάδα οδήγησης που διαβάζει την ανάδραση θέσης, υπολογίζει τη διόρθωση και πυροδοτεί το στάδιο εξόδου εκατοντάδες φορές ανά δευτερόλεπτο για να διατηρεί τον άξονα εκεί που πρέπει να είναι. Ο Mitsubishi MR-J2S-70A είναι ο ενισχυτής 750 W της καθιερωμένης σειράς MELSERVO J2S — μια γενικής χρήσης μονάδα οδήγησης σερβο AC που χειρίζεται τον έλεγχο θέσης, ταχύτητας και ροπής με την αξιοπιστία για την οποία είναι γνωστή η πλατφόρμα βιομηχανικών σερβο της Mitsubishi.

Τι Πρόσφερε η Σειρά MELSERVO J2S

Η σειρά J2S αντιπροσώπευε ένα σημαντικό βήμα μπροστά της Mitsubishi από την προηγούμενη γενιά J2. Η κύρια βελτίωση ήταν ο κωδικοποιητής του κινητήρα σερβο: οι κινητήρες που συνδυάζονται με J2S χρησιμοποιούν έναν κωδικοποιητή απόλυτης θέσης 17-bit (131.072 παλμοί/περιστροφή), ο οποίος προσφέρει σημαντικά λεπτότερη ανάλυση και ακρίβεια θέσης από τον προκάτοχο της σειράς J2. Από την πλευρά του ενισχυτή, αυτό μεταφράζεται σε έναν πιο σφιχτό, πιο σταθερό βρόχο ελέγχου — η μονάδα οδήγησης εργάζεται με περισσότερα δεδομένα θέσης ανά περιστροφή, οπότε οι εντολές ταχύτητας και θέσης παρακολουθούνται πιο καθαρά, ειδικά σε χαμηλές ταχύτητες και κατά τη διάρκεια λεπτής τοποθέτησης.

Το J2S εισήγαγε επίσης αυτόματη ρύθμιση σε πραγματικό χρόνο, η οποία παρακολουθεί συνεχώς τη δυναμική της μηχανής και προσαρμόζει τις ρυθμίσεις κέρδους του σερβο ανάλογα. Σε μια μηχανή όπου τα χαρακτηριστικά φορτίου αλλάζουν — ένας ρομποτικός βραχίονας που κινείται μέσα από διαφορετικές διαμορφώσεις, ή ένας τροχός λείανσης που αλλάζει μάζα καθώς φθείρεται — η λειτουργία αυτόματης ρύθμισης διατηρεί τον βρόχο σταθερό χωρίς χειροκίνητη παρέμβαση.

Τεχνικές Προδιαγραφές

Τρεις Λειτουργίες Ελέγχου — Μία Μονάδα Οδήγησης

Το MR-J2S-70A δεν είναι αποκλειστικός ελεγκτής θέσης. Χειρίζεται τρεις διακριτές λειτουργίες λειτουργίας και, κυρίως, μπορεί να εναλλάσσεται μεταξύ τους εν κινήσει βάσει σημάτων ψηφιακής εισόδου:

Λειτουργία ελέγχου θέσης — η μονάδα οδήγησης ακολουθεί μια αλληλουχία παλμών υψηλής ταχύτητας από τον ανάντη ελεγκτή. Κάθε παλμός αντιπροσωπεύει μια εντολή αύξησης θέσης. Με συχνότητα παλμών εισόδου έως 500 kpps από διαφορικό δέκτη, η μονάδα οδήγησης μπορεί να ακολουθήσει γρήγορες εντολές θέσης, ενώ ο κωδικοποιητής 131.072 ppr παρέχει την ανάλυση ανάδρασης για την ακριβή εκτέλεσή τους.

Λειτουργία ελέγχου ταχύτητας — μια αναλογική είσοδος τάσης (0 έως ±10 V DC) ή μία από τις επτά εσωτερικά προγραμματισμένες ταχύτητες ορίζει την ταχύτητα στόχο. Στη συνέχεια, η μονάδα οδήγησης ρυθμίζει την ταχύτητα του κινητήρα για να ταιριάζει, με ομαλές ράμπες επιτάχυνσης και επιβράδυνσης που μπορούν να ρυθμιστούν μέσω παραμέτρων.

Λειτουργία ελέγχου ροπής — μια αναλογική τάση (0 έως ±8 V DC) εντέλλεται απευθείας την ροπή εξόδου. Η ταχύτητα περιορίζεται σε ένα προγραμματιζόμενο όριο, και η μονάδα οδήγησης παρέχει όποιο ρεύμα απαιτείται για τη διατήρηση της εντολής ροπής έως αυτό το όριο ταχύτητας. Αυτή η λειτουργία χρησιμοποιείται σε εφαρμογές ελέγχου τάσης, πρεσαρίσματος και σύσφιξης.

Έλεγχος PWM Ημιτονοειδούς Κύματος — Γιατί Είναι Σημαντικό

Το MR-J2S-70A χρησιμοποιεί έλεγχο ρεύματος PWM ημιτονοειδούς κύματος για την οδήγηση του κινητήρα. Η διάκριση από απλούστερες μεθόδους μεταγωγής τραπεζοειδούς ή έξι βημάτων είναι σημαντική στην πράξη: η διέγερση ημιτονοειδούς κύματος παράγει ομαλότερη έξοδο ροπής με λιγότερο κυματισμό, πράγμα που σημαίνει πιο αθόρυβη λειτουργία, λιγότερους μηχανικούς κραδασμούς και καλύτερη απόδοση σερβο σε χαμηλές ταχύτητες.

Σε χαμηλές ταχύτητες — ψιλοκοπές σε μηχανή λείανσης, λεπτή τοποθέτηση σε εξάρτημα συναρμολόγησης — η διαφορά μεταξύ μεταγωγής ημιτονοειδούς κύματος και τραπεζοειδούς είναι αισθητή στο επίπεδο κραδασμών και στη σταθερότητα ταχύτητας. Για εφαρμογές όπου η ποιότητα επιφάνειας ή η ακρίβεια θέσης σε χαμηλή ταχύτητα είναι σημαντική, η αρχιτεκτονική ελέγχου ημιτονοειδούς κύματος είναι μέρος του λόγου για τον οποίο η σειρά J2S κέρδισε τη θέση της ως πλατφόρμα αναφοράς για εφαρμογές σερβο της Mitsubishi κατά την περίοδο παραγωγής της.

Το Σύστημα Απόλυτης Θέσης

Η τεκμηρίωση MELSERVO J2S αναφέρει ότι η προσθήκη μιας μπαταρίας στον ενισχυτή σερβο μετατρέπει το σύστημα σε λειτουργία απόλυτης θέσης — δεν απαιτείται επιπλέον υλικό πέρα από τη βάση της μπαταρίας. Με ενεργοποιημένη την εφεδρική μπαταρία:

• Ο κωδικοποιητής θυμάται τη θέση του κατά τη διάρκεια κύκλων τροφοδοσίας
• Η επανεκκίνηση της μηχανής δεν απαιτεί ακολουθία αναζήτησης αρχικής θέσης
• Μετά από συναγερμό ή διακοπή έκτακτης ανάγκης, η θέση του άξονα είναι άμεσα γνωστή

Απαιτείται μόνο ο καθορισμός μιας αρχικής θέσης μία φορά κατά την αρχική εγκατάσταση. Από εκείνο το σημείο και μετά, το απόλυτο σύστημα διατηρεί το σημείο αναφοράς του άξονα επ' αόριστον. Για μηχανές με πολλαπλούς άξονες και σύνθετες ακολουθίες αναζήτησης αρχικής θέσης, η εξάλειψη της επιστροφής αναφοράς σε κάθε εκκίνηση είναι ένα απτό κέρδος παραγωγικότητας.

Αυτόματη Ρύθμιση — Πρακτικό Πλεονέκτημα Εγκατάστασης

Πολλοί ενισχυτές σερβο απαιτούν χειροκίνητη ρύθμιση κέρδους: ο μηχανικός εγκατάστασης ορίζει το αναλογικό κέρδος, το ολοκληρωτικό κέρδος και το διαφορικό κέρδος με βάση εκτιμήσεις αδράνειας και μετρημένη απόκριση, στη συνέχεια επαναλαμβάνει μέχρι το σύστημα να είναι σταθερό και ευαίσθητο. Λειτουργεί, αλλά απαιτεί χρόνο, εξειδίκευση και επανεπεξεργασία όταν αλλάζουν τα χαρακτηριστικά της μηχανής.

Η αυτόματη ρύθμιση σε πραγματικό χρόνο του MR-J2S-70A το χειρίζεται συνεχώς. Η μονάδα οδήγησης εκτιμά τη ροπή αδράνειας της μηχανής από την απόκριση ροπής και επιτάχυνσης του κινητήρα και προσαρμόζει ανάλογα τα κέρδη του σερβο. Νέες μηχανές εγκαθίστανται ταχύτερα. Μηχανές όπου το φορτίο ποικίλλει — ένα ρομπότ που σηκώνει διαφορετικά κομμάτια εργασίας, ή ένας άξονας με διαφορετικά εργαλεία — παραμένουν σωστά ρυθμισμένες χωρίς περιοδική χειροκίνητη ρύθμιση.

Τυπικές Περιοχές Εφαρμογής

Η ονομαστική ισχύς 750 W του MR-J2S-70A το τοποθετεί στη μεσαία κατηγορία της οικογένειας ενισχυτών J2S — αρκετά ισχυρό για την πλειονότητα των εφαρμογών οδήγησης αξόνων CNC και αυτοματισμού, αρκετά συμπαγές για να χωρέσει σε ένα τυπικό ερμάριο ελέγχου. Βρίσκεται να οδηγεί:

Άξονες Μηχανών Εργαλείων CNC — άξονες τροφοδοσίας X, Y, Z σε φρεζομηχανές, τόρνους και κέντρα κατεργασίας όπου απαιτείται επαναληψιμότητα υπο-μικρομέτρου

Ρομποτικοί Βραχίονες και Ρομπότ SCARA — άρθρωσηι άξονες όπου ο συνδυασμός ταχύτητας, ροπής και διατήρησης απόλυτης θέσης καλύπτει τις απαιτήσεις της εφαρμογής

Εξοπλισμός Αυτοματοποιημένης Συναρμολόγησης — σταθμοί ακριβούς εισαγωγής, βιδώματος και πρεσαρίσματος όπου η λειτουργία ελέγχου ροπής παρέχει ακριβή διαχείριση δύναμης

Συστήματα Μεταφορέων και Δεικτών — μονάδες οδήγησης ιστού ελεγχόμενης ταχύτητας και περιστρεφόμενοι δείκτες ελεγχόμενης θέσης

Συστήματα Τυλίγματος και Τάσης — εφαρμογές περιτύλιξης υλικού όπου η λειτουργία ροπής με περιορισμό ταχύτητας παρέχει ακριβή τάση σε διαφορετικές διαμέτρους κυλίνδρων

Συχνές Ερωτήσεις

Ε1: Ποιοι κινητήρες σερβο είναι συμβατοί με το MR-J2S-70A;

Το MR-J2S-70A έχει ονομαστική ισχύ 750 W και συνδυάζεται με κινητήρες σερβο της Mitsubishi των σειρών HC-SFS, HC-KFS, HC-MFS και HC-UFS στην κατηγορία 750 W / 200 V. Συγκεκριμένα συμβατά μοντέλα κινητήρων περιλαμβάνουν τα HC-SFS73, HC-KFS73, HC-MFS73 και HC-UFS72. Πάντα να επιβεβαιώνετε τη συμβατότητα με τον πίνακα συνδυασμών κινητήρα-ενισχυτή της Mitsubishi για το ακριβές μοντέλο του κινητήρα σας.

Ε2: Μπορεί το MR-J2S-70A να δεχτεί τροφοδοσία τόσο μονοφασικής όσο και τριφασικής;

Ναι. Το MR-J2S-70A δέχεται είτε μονοφασική είτε τριφασική τροφοδοσία 200–230 V AC στα 50/60 Hz. Για μονοφασική 230 V, συνδέστε στα L1 και L2 και αφήστε το L3 ανοιχτό. Αυτή η ευελιξία είναι χρήσιμη σε εγκαταστάσεις όπου υπάρχει διαθέσιμη μόνο μονοφασική τροφοδοσία στο ερμάριο ελέγχου.

Ε3: Υποστηρίζει το MR-J2S-70A λειτουργία απόλυτης θέσης και τι απαιτεί;

Ναι — η προσθήκη μιας μπαταρίας στον ενισχυτή σερβο ενεργοποιεί τη λειτουργία απόλυτης θέσης χρησιμοποιώντας τον κωδικοποιητή 17-bit σε συμβατούς κινητήρες σερβο της σειράς J2S. Μόλις οριστεί μια αρχική θέση κατά την εγκατάσταση, το σύστημα διατηρεί τη θέση του άξονα κατά την απενεργοποίηση. Δεν απαιτείται κύκλος αναζήτησης αρχικής θέσης κατά την εκκίνηση.

Ε4: Ποιο λογισμικό χρησιμοποιείται για τη διαμόρφωση και τη διάγνωση του MR-J2S-70A;

Το MR-J2S-70A επικοινωνεί μέσω RS-232C ή RS-422 με έναν υπολογιστή που εκτελεί το λογισμικό MR Configurator της Mitsubishi. Αυτό επιτρέπει τη ρύθμιση παραμέτρων, τη δοκιμαστική λειτουργία, τη ρύθμιση κέρδους, την παρακολούθηση κατάστασης και την ανασκόπηση ιστορικού συναγερμών μέσω μιας διεπαφής υπολογιστή χωρίς να χρειάζεται να περιηγηθείτε χειροκίνητα στις παραμέτρους της μονάδας οδήγησης μέσω των κουμπιών του μπροστινού πίνακα.

Ε5: Είναι το MR-J2S-70A ακόμα σε παραγωγή και ποια είναι η τρέχουσα αντικατάστασή του;

Η σειρά MR-J2S έχει καταργηθεί επίσημα από την Mitsubishi Electric και είναι ένα ώριμο παλαιότερο προϊόν. Η τρέχουσα αντικατάσταση της γενιάς είναι η σειρά MR-J4, η οποία προσφέρει κωδικοποίηση υψηλότερης ανάλυσης, βελτιωμένη αυτόματη ρύθμιση και δυνατότητα επικοινωνίας SSCNET III/H. Ωστόσο, οι ενισχυτές MR-J2S παραμένουν ευρέως διαθέσιμοι μέσω της δευτερογενούς αγοράς βιομηχανικού αυτοματισμού για σκοπούς συντήρησης και επισκευής μηχανών.
