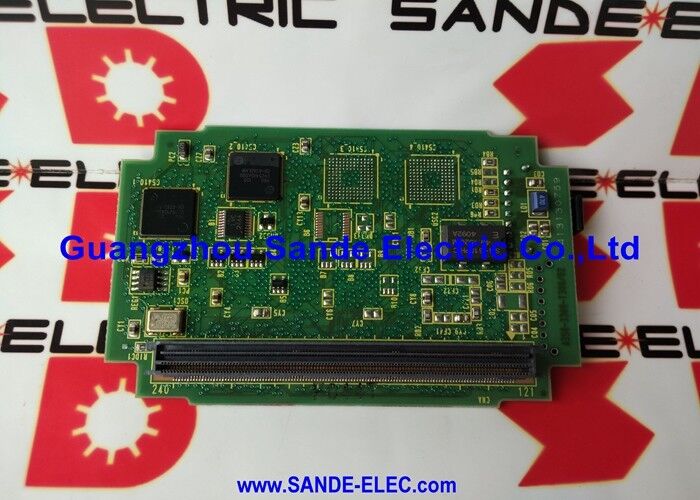

FANUC A20B-3300-0392 | Σερβομονάδα 4 Αξόνων Σειράς i-B — Πλακέτα Επέκτασης FSSB για Σειρά 16i / 18i / 21i Μοντέλο B

Αριθμός Εξαρτήματος: A20B-3300-0392

Κατασκευαστής: FANUC Ltd. (Ιαπωνία)

Τύπος Προϊόντος: Σερβομονάδα 4 Αξόνων Σειράς i-B — Πλακέτα Επέκτασης

Έλεγχος Σερβοκινητήρων Τεσσάρων Αξόνων σε Μία Κάρτα

Η A20B-3300-0392 είναι η σερβομονάδα FSSB 4 αξόνων της FANUC για τα CNC της Σειράς i-B. Συνδέεται στην κεντρική πλακέτα των Μοντέλων B 16i, 18i ή 21i και επεκτείνει τη δυνατότητα ελέγχου σερβοκινητήρων του CNC σε τέσσερις άξονες μέσω ενός μόνο οπτικού καναλιού FSSB. Κάθε άξονας που διαχειρίζεται η μονάδα λαμβάνει εντολές θέσης και ταχύτητας από το CNC, επεξεργάζεται την ανάδραση του κωδικοποιητή μέσω του διαύλου FSSB και επιστρέφει δεδομένα θέσης σε πραγματικό χρόνο για έλεγχο σερβοκινητήρων κλειστού βρόχου.

Η ονομασία "i-B" προσδιορίζει αυτή τη μονάδα ως εξάρτημα της γενιάς Μοντέλου B — η δεύτερη γενιά υλικού της πλατφόρμας FANUC i Series, η οποία διαδέχθηκε τις αρχικές πλακέτες Μοντέλου A. Η αρχιτεκτονική του Μοντέλου B χρησιμοποιεί μια μορφή επέκτασης υψηλότερης πυκνότητας που ενσωματώνει τον έλεγχο σερβοκινητήρων, τη διεπαφή FSSB και την επεξεργασία σήματος σε μια συμπαγή κάρτα που τοποθετείται δίπλα στον επεξεργαστή CPU, τον ελεγκτή γραφικών και τις μονάδες μνήμης (SRAM, DRAM, FROM) στη διάταξη της κεντρικής πλακέτας.

Σε ένα τυπικό σύστημα ελέγχου 16i/18i/21i Μοντέλου B, η A20B-3300-0392 είναι μία από τις διάφορες μονάδες επέκτασης που μαζί αποτελούν την πλήρη μονάδα ελέγχου CNC. Το κανάλι FSSB της συνδέεται στην αλυσίδα ενισχυτών σερβοκινητήρων μέσω οπτικού καλωδίου στον οπτικό σύνδεσμο της πλακέτας.

Πλαίσιο Σειράς A20B-3300

Η σειρά A20B-3300 περιλαμβάνει τις μονάδες επέκτασης της FANUC για CNC της σειράς i και ελεγκτές ρομπότ. Εντός αυτής της οικογένειας:

• παραλλαγές 4 αξόνων (συμπεριλαμβανομένης της A20B-3300-0392) εξυπηρετούν μηχανές με έως και 4 ελεγχόμενους άξονες σε μία αλυσίδα FSSB
• παραλλαγές 6 αξόνων εξυπηρετούν διαμορφώσεις 5 ή 6 αξόνων
• παραλλαγές 8 αξόνων παρέχουν τον υψηλότερο αριθμό αξόνων σε μία μόνο μονάδα

Όλες οι μονάδες της σειράς A20B-3300 μοιράζονται την ίδια μορφή επέκτασης για την κεντρική πλακέτα Μοντέλου B. Δεν είναι εναλλάξιμες μεταξύ διαμορφώσεων αριθμού αξόνων.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το CNC εμφανίζει συναγερμό σερβοκινητήρα 360 ή 361 στους άξονες που διαχειρίζεται αυτή η μονάδα. Ποιο είναι το πρώτο βήμα διάγνωσης;

Οι συναγερμοί 360/361 είναι σφάλματα επικοινωνίας FSSB. Επανατοποθετήστε την A20B-3300-0392 στην υποδοχή της στην κεντρική πλακέτα πρώτα — μια οριακή επαφή σύνδεσης είναι η πιο συνηθισμένη αιτία. Στη συνέχεια, ελέγξτε το οπτικό καλώδιο FSSB από τον οπτικό σύνδεσμο της μονάδας στον πρώτο ενισχυτή σερβοκινητήρων στην αλυσίδα. Μια κατεστραμμένη ή μολυσμένη όψη άκρου της οπτικής ίνας διακόπτει την επικοινωνία σε όλους τους άξονες αυτής της αλυσίδας ταυτόχρονα.

Ε2: Η A20B-3300-0392 αντικαθιστά παλαιότερες σερβομονάδες Μοντέλου A στο ίδιο CNC;

Όχι. Τα συστήματα CNC Μοντέλου A και Μοντέλου B χρησιμοποιούν φυσικά διαφορετικές αρχιτεκτονικές κεντρικής πλακέτας. Οι πλακέτες Μοντέλου A χρησιμοποιούν διαφορετική μορφή επέκτασης. Η A20B-3300-0392 είναι ειδική για τις κεντρικές πλακέτες Μοντέλου B (σειρά i-B). Επιβεβαιώστε ότι το CNC είναι παραλλαγή Μοντέλου B πριν από την παραγγελία.

Ε3: Η πλακέτα αφαιρέθηκε για έλεγχο. Χρειάζεται επαναρχικοποίηση μετά την επανεγκατάσταση;

Η A20B-3300-0392 δεν αποθηκεύει παραμέτρους CNC. Όλες οι παράμετροι αξόνων βρίσκονται στο FROM/SRAM του CNC. Μετά την επανεγκατάσταση, το CNC διαβάζει κανονικά τις παραμέτρους του κατά την εκκίνηση. Δεν απαιτείται βήμα επαναρχικοποίησης.

Ε4: Ένα μηχάνημα 6 αξόνων χρησιμοποιεί την A20B-3300-0392 (μονάδα 4 αξόνων). Πώς ελέγχονται οι επιπλέον άξονες;

Σε ένα μηχάνημα 6 αξόνων, τοποθετείται μια δεύτερη σερβομονάδα — είτε μια άλλη πλακέτα 4 αξόνων είτε μια μονάδα 2 αξόνων — για τη διαχείριση των υπόλοιπων αξόνων. Δύο μονάδες μπορούν να εγκατασταθούν στην ίδια κεντρική πλακέτα Μοντέλου B στις αντίστοιχες υποδοχές τους. Κάθε μία έχει τη δική της οπτική αλυσίδα FSSB που συνδέεται με τους ενισχυτές σερβοκινητήρων για τους εκχωρημένους άξονές της.

Ε5: Πού προμηθεύεται μια αντικαταστατική A20B-3300-0392;

Η αγορά ανταλλακτικών της FANUC διαθέτει αποθέματα ανταλλαγής για μονάδες της σειράς A20B-3300. Εξειδικευμένες εταιρείες επισκευής CNC της FANUC προσφέρουν ελεγμένες μονάδες ανταλλαγής. Για ένα σύστημα ελέγχου Μοντέλου B που απαιτεί άμεση επισκευή, εταιρείες με πλήρη συστήματα δοκιμών μπορούν να επαληθεύσουν τη λειτουργία της μονάδας σε πλατφόρμα 16i/18i/21i πριν από την αποστολή.
