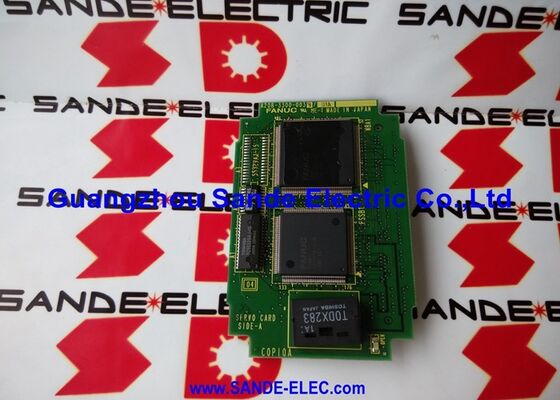

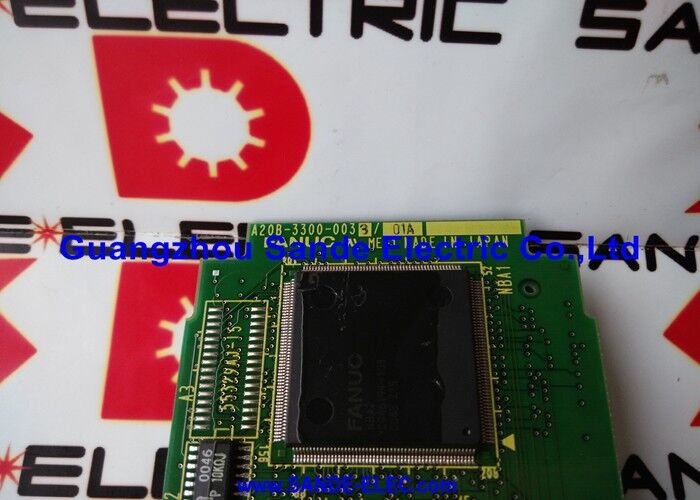

Κάρτα FANUC Axis A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

A20B-3300-0033 ∙ FANUC 2-Κανάλι FSSB Κάρτα Ελεγκτή ∙ 16i / 18i / 21i / FSSB Οπτική Διεπαφή / Plug-In Μονάδα

FSSB Γιατί έχει σημασία η επικοινωνία σερβο με οπτική ίνα

Η επικοινωνία σερβοσυσκευής στα σύγχρονα συστήματα FANUC CNC ταξιδεύει μέσω οπτικών ινών.

• Μετατροπές υψηλού ρεύματος, υψηλής συχνότητας κινητήρα
• Μεγάλες τράπεζες πυκνωτών που φορτίζονται σε 300 ∆ 600 VDC
• Τρανζίστορες IGBT ταχείας εναλλαγής που παράγουν ηλεκτρομαγνητικές εκπομπές σε ευρύ φάσμα συχνοτήτων

Σε αυτό το περιβάλλον, ένα χαλκό καλώδιο που μεταφέρει σήματα εντολής θέσης είναι ευάλωτο.ταχύτητα κυματισμού, και μειωμένη επιφάνεια του επεξεργασμένου εργαστηρίου.

Η μετάδοση με οπτική ίνα είναι εντελώς ανοσοποιημένη από τις ηλεκτρομαγνητικές παρεμβολές.αλλά το φωτεινό σήμα δεν μπορεί να συνδεθεί με ηλεκτρομαγνητικά πεδία. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.

Βασικές προδιαγραφές

Δύο κανάλια χωρητικότητας

Το A20B-3300-0033 παρέχει ακριβώς 2 κανάλια FSSB από μια ενιαία κάρτα plug-in.

Κέντρο στροφής 2 άξων (X και Z):Ένα A20B-3300-0033 ελέγχει και τους δύο άξονες.

2 άξονες μεγαλύτερου συστήματος:Για ένα κέντρο επεξεργασίας τεσσάρων αξόνων, ένα A20B-3300-0033 χειρίζεται τους δύο πρώτους άξονες (συνήθως X και Y), ενώ μια δεύτερη κάρτα χειρίζεται τον Z και τον τέταρτο άξονα.Κάθε κάρτα λειτουργεί ανεξάρτητα στο δικό της κανάλι FSSB.

Οι πρώτοι 2 άξονες ενός CNC 5 άξονων:Το πρώτο A20B-3300-0033 καλύπτει τους άξονες 1 και 2· οι πρόσθετες κάρτες επεκτείνονται στους άλλους άξονες κατά περίπτωση.

Η αρχιτεκτονική plug-in καθιστά την επέκταση του αριθμού άξονων απλή. Προσθέστε μια κάρτα και το CNC κερδίζει δύο ακόμη κανάλια FSSB σερβο στην ίδια κύρια πλακέτα.

Σενάρια εφαρμογής

Ενημέρωση επικοινωνίας FSSB και στους δύο ελεγχόμενους άξονες:Ένα κέντρο στροφής FANUC 18i παράγει ταυτόχρονα συναγερμούς επικοινωνίας FSSB και στους άξονες X και Z. Και οι δύο τροφοδοσίες και οι κινητήρες δοκιμάζονται σωστά ανεξάρτητα.Η κάρτα servo A20B-3300-0033 προσδιορίζεται ως το σφάλμαΗ αντικατάσταση αποκαθιστά την επικοινωνία FSSB και στους δύο άξονες.

Διεύρυνση συστήματος:Ένα 2-άξονα 21i CNC επανασυσταθεί για λειτουργία 4-άξονα. Ένα δεύτερο A20B-3300-0033 εγκαταστάθηκε στην κύρια πλακέτα παράλληλα με την υπάρχουσα κάρτα,παροχή των δύο πρόσθετων καναλιών FSSB που απαιτούνται για τη νέα διαμόρφωση άξονα.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί το A20B-3300-0033 να συνδεθεί με servo drives εκτός από ενισχυτές τύπου Alpha-i FSSB;

Ο A20B-3300-0033 χρησιμοποιεί το πρωτόκολλο οπτικών ινών FSSB της FANUC, το οποίο είναι συμβατό με τους ενισχυτές servo Alpha-i και Beta-i της FANUC που είναι εξοπλισμένοι με πύλες εισόδου FSSB.Οι παλαιότεροι ενισχυτές της σειράς Alpha που χρησιμοποιούν σειριακές διεπαφές τύπου A ή τύπου B δεν είναι συμβατοί με το FSSB και δεν μπορούν να συνδεθούν με το A20B-3300-0033Επιβεβαιώστε τον τύπο διεπαφής των servo drive πριν τοποθετήσετε την κάρτα.

Ε2: Πώς ανατίθεται η διεύθυνση του κόμβου FSSB σε κάθε ενισχυτή σερβο στην αλυσίδα της μαριονέτας;

Η ανάθεση διευθύνσεων FSSB καθορίζεται από τη φυσική σειρά των ενισχυτών στην αλυσίδα οπτικών ινών σε συνδυασμό με τις ρυθμίσεις παραμέτρων CNC.Ο πρώτος ενισχυτής στην αλυσίδα συνήθως παίρνει τη χαμηλότερη διεύθυνσηΟι παραμέτροι διαμόρφωσης FSSB στην οθόνη ρυθμίσεων CNC (FSSB) καθορίζουν τον αριθμό των ενισχυτών και τις τοποθετήσεις των άξονών τους.Μετά την τοποθέτηση εναλλακτικού A20B-3300-0033, οι υπάρχουσες παραμέτρους FSSB παραμένουν στην SRAM του CNC και θα πρέπει να αποκατασταθεί η επικοινωνία αυτόματα κατά την ενεργοποίηση.

Ε3: Μπορεί ένα σύστημα με δύο κάρτες A20B-3300-0033 (4-άξονων) να λειτουργήσει εάν μία από τις κάρτες αποτύχει;

Όταν ένας A20B-3300-0033 αποτυγχάνει, μόνο οι δύο άξονες στο κανάλι FSSB της κάρτας δημιουργούν συναγερμούς.το μηχάνημα μπορεί να εκτελεί περιορισμένες λειτουργίες χρησιμοποιώντας τους υπόλοιπους άξονες εργασίας ενώ αντικαθίσταται η αποτυχημένη κάρταΑυτή η μερική λειτουργία εξαρτάται από το αν η σκάλα PMC επιτρέπει την εκτέλεση κύκλου μηχανής με μερικούς άξονες αναστέλλονται.

Ε4: Το καλώδιο οπτικών ινών απαιτεί ειδικό χειρισμό ή συντήρηση;

Τα καλώδια FSSB ινών πρέπει να προστατεύονται από απότομες στροφές, στενή διαδρομή ακτίνας και μηχανική βλάβη.Οι άκρες των συνδετήρων πρέπει να διατηρούνται καθαρές. Η μόλυνση στις όψεις των οπτικών συνδετήρων εξασθενεί το φωτεινό σήμα.Κατά την επιθεώρηση σφάλματος επικοινωνίας FSSB, ελέγξτε την κατάσταση του καλωδίου ινών και του συνδέσμου μαζί με την κάρτα A20B-3300-0033.

Ε5: Είναι το A20B-3300-0033 ειδικό για τα CNC της γενιάς i ή μπορεί να χρησιμοποιηθεί με συστήματα 0i-D ή 30i;

Επιβεβαιώνεται το A20B-3300-0033 για τις σειρές FANUC 16i, 18i και 21i (μοντέλα A και B).Διαφορετικές γενιές CNC χρησιμοποιούν διαφορετικές παραλλαγές καρτών servo. Οι πλατφόρμες 0i-D και 30i χρησιμοποιούν διαφορετικό υλικό κύριας πλακέτας και απαιτούν τις δικές τους ειδικές κάρτες servo.Η A20B-3300-0033 είναι η σωστή κάρτα για την γενιά 16i/18i/21i και δεν είναι εναλλάξιμη με κάρτες 0i-D ή 30i.
