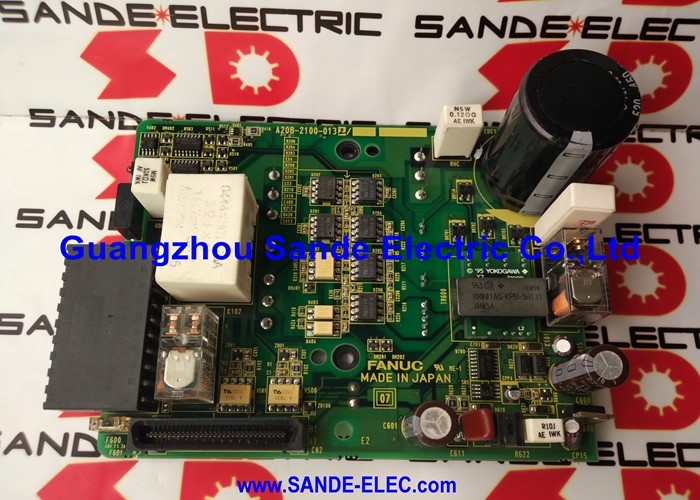

Πλακέτα κυκλώματος κίνησης Fanuc A20B-2100-0132 A20B21000132 A2OB-21OO-O132

A20B-2100-0132∙ FANUC A20B-2100 Σειρά CNC Ελέγχου Πίνακας PCB ∙ Βιομηχανική Αυτοματοποίηση / CNC και Συστήματα Οδήγησης / Ιαπωνία

Α20Β-2100 ∆ιαρκής σειρά ελέγχου CNC και οδήγησης

Η σειρά A20B-2100 είναι μία από τις πιο ευπροσάρμοστες οικογένειες PCB της FANUC, που καλύπτει κύρια πλαίσια ελέγχου CNC, πλαίσια διεπαφής συστήματος κίνησης, μονάδες backplane,και εξειδικευμένες πλακέτες λειτουργίας σε πολλαπλές γενιές προϊόντων και τομείς εφαρμογής:

Κύρια πλαίσια CNC και πλαίσια ελέγχου:Συμπεριλαμβανομένου του A20B-2100-0160 (PCB κύριου ελέγχου Power Mate D) και του A20B-2100-0800 (PCB ελέγχου αλφα-i Spindle Module για την σειρά SPMC i)

Μονάδες πίσω πλάνο και ράφους:Η A20B-2100-0230 (4-slot backplane) και η A20B-2100-0290 (3-slot backplane) παρέχουν τη φυσική και ηλεκτρική υποδομή slots για τα ράφια καρτών CNC ελεγκτή.

Διασύνδεση και πίνακες επικοινωνίας:Συμπεριλαμβανομένου του A20B-2100-0430 (PCB λειτουργίας σκλάβου PROFIBUS για δίκτυα αυτοματισμού CNC) και του A20B-2100-0500 (προσαρμοστής κάρτας ATA για διεπαφή συσκευής αποθήκευσης στη σειρά 16i-MB).

Πίνακες διεπαφής ανιχνευτών:Το A20B-2100-0570 (I/F Detector PCB) παρέχει επεξεργασία διεπαφής ανιχνευτή και προετοιμασία σήματος για κωδικοποιητή και ανατροφοδότηση αισθητήρα.

Το A20B-2100-0132 στη θέση 0132 καταλαμβάνει το πρώιμο μέρος της σειράς αυτής ∙ μια πλακέτα που εξυπηρετεί τη λειτουργία ελέγχου CNC ή κίνησης για την οποία έχει σχεδιαστεί.

Βασικές πληροφορίες για το προϊόν

Ελέγχου PCB στην αρχιτεκτονική CNC

Τα πλαίσια ελέγχου της σειράς A20B-2100 της FANUC χρησιμεύουν ως το ενεργό στρώμα επεξεργασίας και διεπαφής στο CNC και το υλικό κίνησης.Πίνακες καλωδίωσης) για τη μεταφορά των ενεργών συσκευών ημιαγωγών, λογικά IC, προγράμματα οδήγησης διεπαφής και μνήμη που εφαρμόζουν συγκεκριμένες λειτουργίες ελέγχου.

Για το A20B-2100-0132:

Λειτουργία επεξεργασίας:Η πλακέτα πιθανότατα παρέχει μια συγκεκριμένη λειτουργία επεξεργασίας ή διεπαφής στο πλαίσιο του CNC ή του υλικού κίνησης που εξυπηρετεί συντονίζοντας μεταξύ της λεωφορείας συστήματος CNC και μιας συγκεκριμένης λειτουργίας υλικού.

Το επίπεδο διεπαφής:Τα πλαίσια της σειράς A20B-2100 σε ολόκληρη την περιοχή συνδέουν την εσωτερική λεωφορεία του CNC με συγκεκριμένες διεπαφές υλικού - δίσκους σπινδέλων, σήματα ανιχνευτών, πρωτόκολλα επικοινωνίας ή συστήματα αποθήκευσης.

Τοποθεσία της επιτροπής:Ως PCB ελέγχου, το A20B-2100-0132 εγκαθίσταται σε καθορισμένη θέση υποδομής ή συνδέσμου εντός του υλικού υποδοχής ¢ που προσδιορίζεται από την ετικέτα της πλακέτας και επιβεβαιώνεται από το εφαρμοστέο εγχειρίδιο συντήρησης FANUC.

Σενάρια εφαρμογής

Ελάττωμα της πλακέτας ελέγχου CNC:Ένα σύστημα FANUC CNC αναπτύσσει σφάλμα που μπορεί να αποδοθεί στην πλακέτα A20B-2100-0132.Αντικατάσταση αποκαθιστά τη λειτουργία που εξυπηρετείται από αυτό το διοικητικό συμβούλιο στο συγκεκριμένο σύστημα CNC.

Προληπτική εφεδρική απογραφή:Μια μονάδα παραγωγής που χρησιμοποιεί εξοπλισμό FANUC CNC διαθέτει το A20B-2100-0132 ως ανταλλακτικό για το συγκεκριμένο σύστημα στο οποίο είναι εγκατεστημένο.

Γενικές ερωτήσεις

Ε: Πώς μπορώ να επιβεβαιώσω ότι η A20B-2100-0132 είναι η σωστή πλακέτα για το σύστημα FANUC μου;

Διαβάστε τον αριθμό του εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας.Ανταγωνισμός με τον κατάλογο ανταλλακτικών του εγχειριδίου συντήρησης FANUC για το συγκεκριμένο μοντέλο CNC.

Ε2: Ποια συστήματα CNC ή συστήματα κίνησης χρησιμοποιούν συνήθως το A20B-2100-0132?

Η σειρά A20B-2100 καλύπτει πολλαπλές γενιές προϊόντων και εφαρμογές FANUC.Επιβεβαιώστε τον τύπο συστήματος υποδοχής (μοντέλο CNC), γεννήσεως κινητήρων) από την πινακίδα ονομασίας του μηχανήματος και το εγχειρίδιο συντήρησης πριν από την παραγγελία.

Ε3: Η αντικατάσταση του A20B-2100-0132 απαιτεί αλλαγές στις παραμέτρους CNC;

Οι πίνακες ελέγχου της σειράς A20B-2100 γενικά δεν αποθηκεύουν τις παραμέτρους CNC, οι οποίες βρίσκονται σε ειδικές μονάδες SRAM και FROM. Η αντικατάσταση του A20B-2100-0132 δεν θα πρέπει να επηρεάζει τις αποθηκευμένες τιμές παραμέτρων.Επιβεβαιώστε από τη λειτουργική περιγραφή της ειδικής πλακέτας εάν απαιτείται οποιαδήποτε διαμόρφωση μετά την αντικατάσταση.

Ε4: Ποιες προφυλάξεις για την ESD ισχύουν για το A20B-2100-0132;

Χρησιμοποιήστε ένα γείτομενο αντιστατικό ιμάντα καρπού σε ασφαλή επιφάνεια από ESD.Απενεργοποιήστε το σύστημα υποδοχής CNC ή οδήγησης εντελώς πριν από την πρόσβαση σε οποιαδήποτε εσωτερικά πλαίσια.
