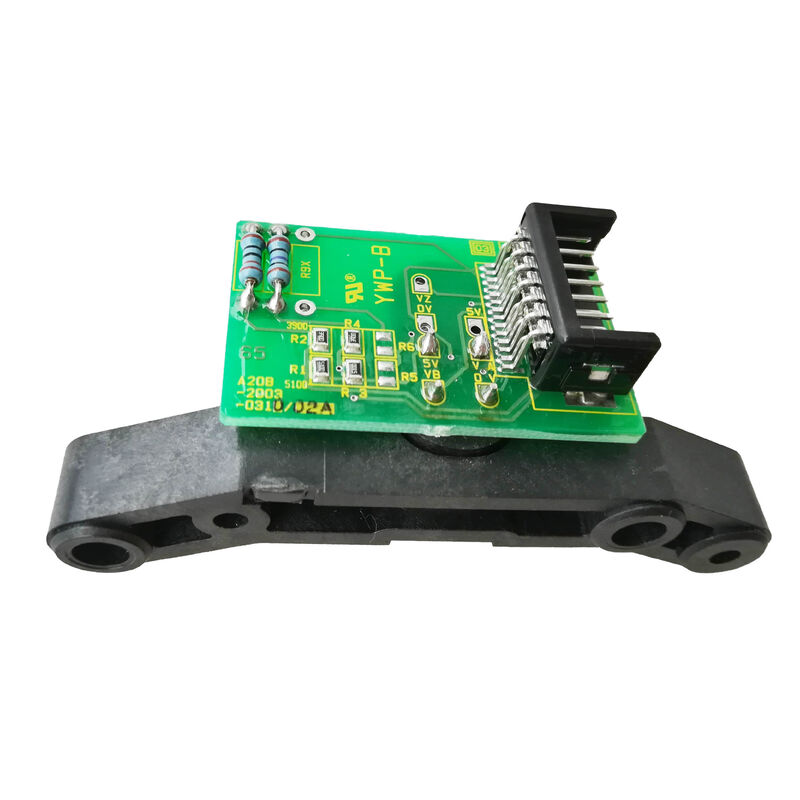

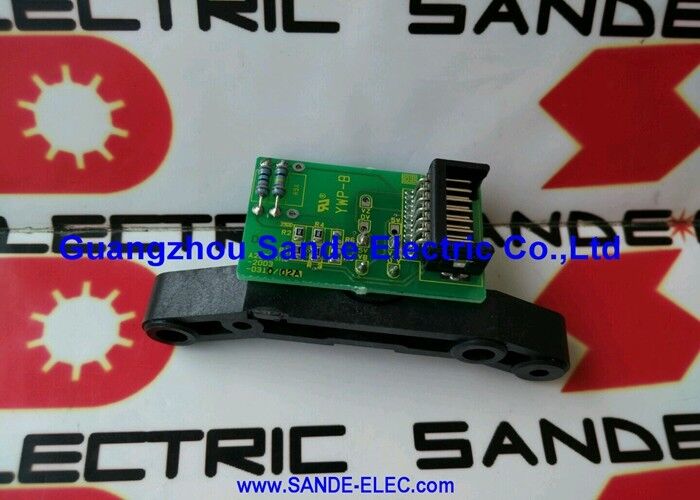

A20B-2003-0310 | Μονάδα παραλαβής αισθητήρα FANUC MI/MIZ PCB — A860-2100-V001 / Άτρακτος Alpha και Alpha-i / Ταχύτητα / Προσανατολισμός / Άκαμπτο πάτημα

Αισθητήρας MI/MIZ — Τρεις λειτουργίες, διάταξη ενός αισθητήρα

Ο αισθητήρας MI (Μαγνητικός αισθητήρας με δείκτη) ή ο αισθητήρας MIZ (μαγνητικός αισθητήρας με δείκτη και φάση Z) του άξονα FANUC Alpha και Alpha-i παρέχει στον ενισχυτή άξονα την ανάδραση που χρειάζεται για τρεις διαφορετικές λειτουργίες:

Ρύθμιση ταχύτητας άξονα:Η συνεχής μέτρηση παλμών ταχύτητας παρέχει την πραγματική ταχύτητα του άξονα. Ο ενισχυτής ατράκτου συγκρίνει αυτήν την ταχύτητα με την ταχύτητα με εντολή CNC κάθε λίγα χιλιοστά του δευτερολέπτου, προσαρμόζοντας το ρεύμα του κινητήρα για να διατηρεί την προγραμματισμένη ταχύτητα κάτω από ποικίλα φορτία κοπής.

Προσανατολισμός ατράκτου:Το CNC δίνει εντολή στον άξονα να περιστραφεί σε μια συγκεκριμένη γωνιακή θέση πριν από την αλλαγή εργαλείου. Ο παλμός I (δείκτης) του αισθητήρα παρέχει την απόλυτη γωνιακή αναφορά. Ο ενισχυτής μετράει τα βήματα του κωδικοποιητή από αυτήν την αναφορά για να φτάσει και να διατηρήσει τη θέση προσανατολισμού.

Άκαμπτο χτύπημα:Το άκαμπτο χτύπημα απαιτεί ακριβή συγχρονισμό κλειδώματος φάσης μεταξύ της περιστροφής της ατράκτου και της τροφοδοσίας του άξονα Z. Η γωνιακή ανάδραση του αισθητήρα σε πραγματικό χρόνο επιτρέπει στο CNC να υπολογίζει την εντολή θέσης του άξονα Z από τη γωνία του άξονα σε κάθε κύκλο παρεμβολής — διατηρώντας την ακριβή αναλογία βήματος που απαιτείται για ακριβή νήματα.

Βασικές πληροφορίες προϊόντος

Βλάβη PCB αισθητήρα — Συμπτώματα

Ένα αποτυχημένο A20B-2003-0310 διακόπτει την ανάδραση του άξονα:

Συναγερμός SP 07 (βλάβη ανάδρασης ταχύτητας):Ο ενισχυτής του άξονα ανιχνεύει κανένα ή απίθανο σήμα ανάδρασης ταχύτητας. Αυτός ο συναγερμός ενεργοποιείται όταν λάβει εντολή να λειτουργήσει ο άξονας — η μονάδα δεν μπορεί να ρυθμίσει την ταχύτητα χωρίς ανάδραση.

Αποτυχία προσανατολισμού:Ο παλμός δείκτης απουσιάζει ή είναι κατεστραμμένος. Ο άξονας περιστρέφεται επ' αόριστον αναζητώντας την αναφορά προσανατολισμού. Το CNC δημιουργεί ένα χρονικό όριο προσανατολισμού.

Σφάλματα άκαμπτου χτυπήματος:Ο συγχρονισμός φάσης καταρρέει — λανθασμένος τόνος νήματος ή συναγερμοί συγχρονισμού CNC κατά τη διάρκεια των κύκλων χτυπήματος.

Διακοπτόμενοι συναγερμοί που συσχετίζονται με τη θερμοκρασία:Το PCB μπορεί να λειτουργεί σωστά κατά την κρύα εκκίνηση, αλλά να αποτυγχάνει καθώς θερμαίνεται η περιοχή του κινητήρα του άξονα - χαρακτηριστικό των θερμικά υποβαθμισμένων συνδέσμων συγκόλλησης ή εξαρτημάτων στο συγκρότημα αισθητήρων.

Σενάρια εφαρμογής

Διάγνωση συναγερμού SP-07:Ένα κέντρο κατεργασίας παράγει SP-07 κατά την εκκίνηση του άξονα. Το τύλιγμα του κινητήρα, το καλώδιο και η είσοδος ανάδρασης του ενισχυτή δοκιμάζονται σωστά. Η μονάδα παραλαβής A860-2100-V001 έχει αναγνωριστεί. Η αντικατάσταση του A20B-2003-0310 PCB στο εσωτερικό διαγράφει τον συναγερμό.

Σφάλμα προσανατολισμού στον τόρνο CNC:Ένα κέντρο στροφής αποτυγχάνει Λειτουργίες αλλαγής εργαλείου — ο άξονας δεν μπορεί να προσανατολιστεί. Ο παλμός I από τη μονάδα λήψης απουσιάζει. Η αντικατάσταση A20B-2003-0310 επαναφέρει τον δείκτη προσανατολισμού.

FAQ

Ε1: Είναι το A20B-2003-0310 η πλήρης μονάδα A860-2100-V001 ή απλώς το PCB μέσα;

Το A20B-2003-0310 είναι το PCB μέσα στην πλήρη μονάδα. Το A860-2100-V001 είναι το πλήρες συγκρότημα (περίβλημα, στοιχεία αισθητήρα και PCB). Εάν το μηχανικό περίβλημα και τα στοιχεία του αισθητήρα δεν έχουν υποστεί ζημιά αλλά τα ηλεκτρονικά έχουν αποτύχει, το A20B-2003-0310 είναι το συγκεκριμένο εξάρτημα αντικατάστασης.

Ε2: Ποια είναι η διαφορά μεταξύ των αισθητήρων MI και MIZ;

Ο αισθητήρας MI παρέχει παλμούς ταχύτητας και έναν παλμό δείκτη (I) ανά περιστροφή για αναφορά προσανατολισμού. Ο αισθητήρας MIZ προσθέτει μια έξοδο φάσης Z — μια αναφορά θέσης υψηλότερης ανάλυσης που χρησιμοποιείται σε εφαρμογές που απαιτούν ακριβέστερη απόλυτη γωνιακή τοποθέτηση. Η μονάδα παραλαβής A860-2100-V001 εξυπηρετεί και τα δύο. το PCB A20B-2003-0310 επεξεργάζεται και τους δύο τύπους σήματος.

Ε3: Λειτουργεί το A20B-2003-0310 με κινητήρες ατράκτου Alpha και Alpha-i;

Ναί. Η περιγραφή του χρήστη επιβεβαιώνει ρητά: "ΓΙΑ ALPHA & ALPHA-I SPINDLE MOTOR." Και οι δύο γενιές κινητήρων ατράκτου χρησιμοποιούν τη μονάδα συλλογής A860-2100-V001 με PCB A20B-2003-0310 για ανάδραση MI/MIZ.

Ε4: Μπορεί το A20B-2003-0310 να δοκιμαστεί σε πάγκο εκτός της μονάδας παραλαβής;

Το PCB απαιτεί σήματα εισόδου στοιχείου αισθητήρα για την παραγωγή εξόδων — δεν μπορεί να ελεγχθεί με νόημα μεμονωμένα. Η πιο πρακτική διαγνωστική μέθοδος είναι η αντικατάσταση: αντικαταστήστε τη μονάδα συλλογής ή το PCB με ένα γνωστό καλό παράδειγμα και παρατηρήστε εάν οι συναγερμοί του άξονα διαγράφονται. Εάν οι συναγερμοί επιμένουν μετά την αντικατάσταση, το σφάλμα βρίσκεται αλλού στην αλυσίδα ανάδρασης (ακεραιότητα καλωδίου, κατάσταση δίσκου στόχου, κύκλωμα εισόδου ανάδρασης ενισχυτή).

Ε5: Ποια κατάσταση δίσκου στόχου πρέπει να ελεγχθεί μαζί με το A20B-2003-0310;

Πριν αντικαταστήσετε το PCB του αισθητήρα, επιθεωρήστε τον δίσκο στόχο στον άξονα του κινητήρα του άξονα για ζημιά, μόλυνση (συσσώρευση λαδιού ή μεταλλικά υπολείμματα) ή λανθασμένο διάκενο αέρα στα στοιχεία του αισθητήρα. Ένας μολυσμένος ή κατεστραμμένος δίσκος στόχου μπορεί να παράγει ακανόνιστα μοτίβα παλμών που το PCB του αισθητήρα δεν μπορεί να διορθώσει — με αποτέλεσμα συναγερμούς ατράκτου ακόμη και με λειτουργικό PCB. Καθαρίστε ή αντικαταστήστε το δίσκο προορισμού εάν εντοπιστεί μη φυσιολογική κατάσταση.
