Το A20B-2002-0300 είναι η διάταξη αισθητήρα κωδικοποιητή κινητήρα ατράκτου για το σύστημα οδήγησης ατράκτου σειράς Alpha της FANUC. Τοποθετείται στο πίσω μέρος του κινητήρα ατράκτου — συνήθως κάτω από τον ανεμιστήρα ψύξης — και παράγει το σήμα ανάδρασης στροφών ανά λεπτό (RPM) της ατράκτου που χρειάζεται ο ενισχυτής ατράκτου σειράς Alpha για τη ρύθμιση της ταχύτητας υπό φορτία κοπής.

Ο αισθητήρας συνδέεται στον ακροδέκτη JY2 στην μονάδα ενισχυτή ατράκτου σειράς Alpha μέσω της σειριακής διεπαφής Τύπου-Β. Αυτή η προδιαγραφή διεπαφής είναι ειδική για τη γενιά Alpha — δεν είναι συμβατή με την ανάδραση που βασίζεται στο FSSB των γενεών οδήγησης Alpha i ή μεταγενέστερων.

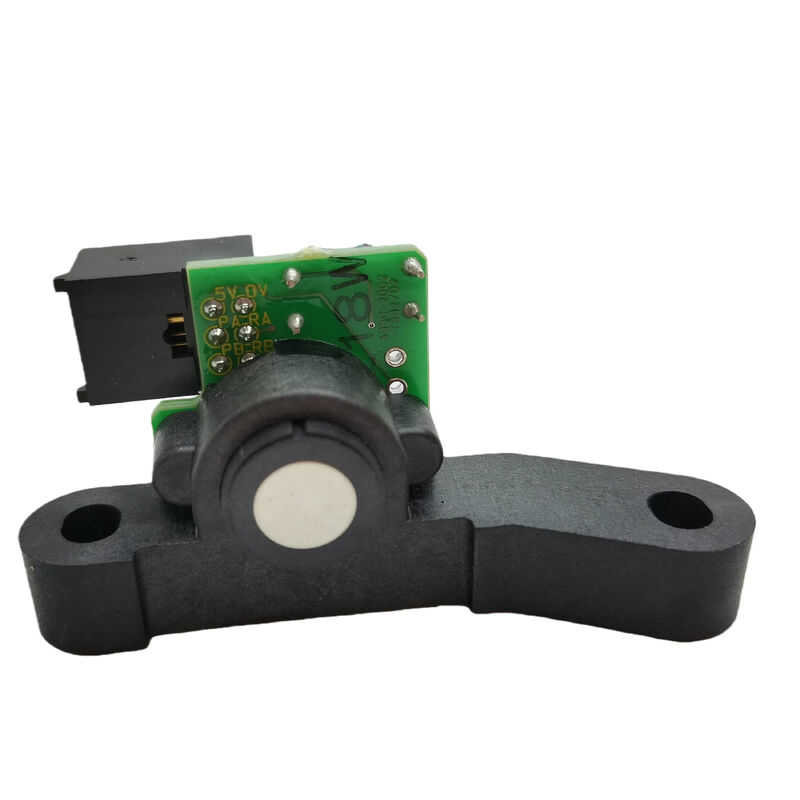

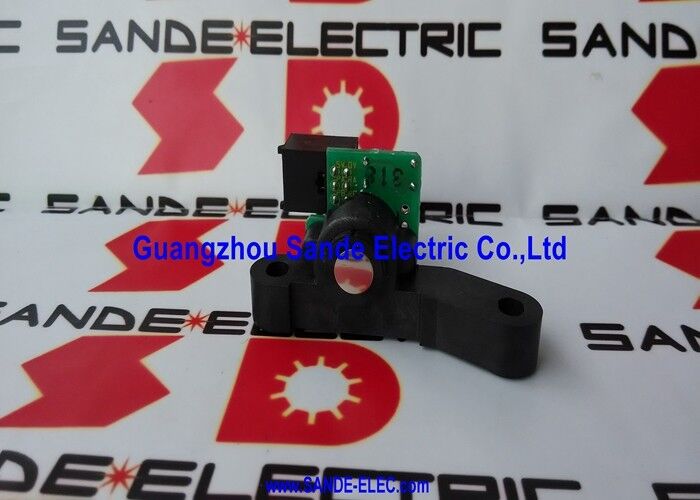

Η διάταξη παρέχεται ως πλήρης μονάδα: η πλακέτα τυπωμένου κυκλώματος (PCB) με το ενσωματωμένο ρελέ της τοποθετημένη σε μια βάση που τοποθετεί τον αισθητήρα στη σωστή απόσταση από τον μαγνητικό δακτύλιο στόχο του κινητήρα ατράκτου. Η βάση καθορίζει το διάκενο αέρα μεταξύ των στοιχείων ανίχνευσης της πλακέτας και του περιστρεφόμενου στόχου. Λανθασμένο διάκενο αέρα μετά την εγκατάσταση παράγει αδύναμα ή ανύπαρκτα σήματα ανάδρασης ακόμη και από μια λειτουργική πλακέτα. Επαληθεύστε την απόσταση αισθητήρα-στόχου σύμφωνα με την τεκμηρίωση συντήρησης του κινητήρα ατράκτου όποτε η διάταξη αφαιρείται και επανατοποθετείται.

Υπάρχουν δύο αναθεωρήσεις υλικού — /01A και /02A. Και οι δύο εξυπηρετούν την ίδια λειτουργία. Καθορίστε την αναθεώρηση από την ετικέτα της εγκατεστημένης μονάδας κατά την παραγγελία, εάν απαιτείται αντιστοίχιση αναθεώρησης.

Βασικές Προδιαγραφές

Αναφορά Αντικατάστασης — A290-0854-V320

Οι λίστες μεταπωλητών της FANUC αναφέρουν το A290-0854-V320 ως σχετική αντικατάσταση για εφαρμογές ανάδρασης ατράκτου όπου απαιτείται το A20B-2002-0300. Πριν από την υποκατάσταση με εναλλακτική αναφορά, επιβεβαιώστε ότι η μηχανική στήριξη, ο τύπος σύνδεσης και η διεπαφή σήματος Τύπου-Β ταιριάζουν με τη διαμόρφωση του εγκατεστημένου ενισχυτή και κινητήρα.

Διάγνωση Βλαβών — Το Ενσωματωμένο Ρελέ

Το ενσωματωμένο ρελέ στο A20B-2002-0300 παρέχει μια έξοδο διακόπτη που χρησιμοποιεί ο ενισχυτής ατράκτου για λειτουργίες ανίχνευσης βλαβών και επιβεβαίωσης ταχύτητας. Εάν χαθεί η ανάδραση ταχύτητας ατράκτου ή απουσιάζει η έξοδος του ρελέ, ο ενισχυτής παράγει συναγερμό ατράκτου. Πριν αντικαταστήσετε την πλακέτα, επαληθεύστε τη βάση στήριξης για μετατόπιση από τη θέση στήριξής της και επιθεωρήστε τον ακροδέκτη JY2 για διάβρωση, υπολείμματα ψυκτικού υγρού ή λυγισμένες ακίδες. Μια βλάβη σύνδεσης ή μια μετατοπισμένη στήριξη παράγει πανομοιότυπα συμπτώματα συναγερμού με μια αποτυχημένη πλακέτα.

Συχνές Ερωτήσεις

Ε1: Τι κάνει ο αισθητήρας κωδικοποιητή ατράκτου στο σύστημα οδήγησης;

Παρέχει ανάδραση στροφών ανά λεπτό (RPM) της ατράκτου στον ενισχυτή ατράκτου σειράς Alpha μέσω του ακροδέκτη JY2. Ο ενισχυτής χρησιμοποιεί αυτό το σήμα για να διατηρήσει την εντολοδοσμένη ταχύτητα ατράκτου υπό μεταβαλλόμενα φορτία κοπής. Χωρίς έγκυρο σήμα ανάδρασης, ο ενισχυτής δεν μπορεί να κλείσει τον βρόχο ταχύτητάς του και παράγει συναγερμό ατράκτου.

Ε2: Η ταχύτητα ατράκτου φαίνεται φυσιολογική, αλλά οι αλλαγές εργαλείων αποτυγχάνουν με συναγερμό προσανατολισμού. Θα μπορούσε το A20B-2002-0300 να είναι η αιτία;

Ναι. Εάν υπάρχει ανάδραση ταχύτητας, αλλά ο παλμός αναφοράς Ζ (παλμός προσανατολισμού μία φορά ανά περιστροφή) απουσιάζει ή είναι διακοπτόμενος, η άτρακτος μπορεί να λειτουργεί με την εντολοδομένη ταχύτητα, αλλά δεν μπορεί να προσανατολιστεί για αλλαγή εργαλείου. Ελέγξτε τη βάση στήριξης για μετατόπιση — μια μετατοπισμένη θέση αισθητήρα αποδυναμώνει τον παλμό Ζ χωρίς να απενεργοποιεί πλήρως την ανάδραση ταχύτητας. Επιθεωρήστε τον ακροδέκτη JY2 πριν αντικαταστήσετε την πλακέτα.

Ε3: Είναι οι αναθεωρήσεις /01A και /02A εναλλάξιμες;

Και οι δύο αναθεωρήσεις εξυπηρετούν τον ίδιο λειτουργικό ρόλο. Μικρές αλλαγές υλικού μεταξύ των αναθεωρήσεων διατηρούν την ίδια ηλεκτρική διεπαφή και προδιαγραφή στήριξης. Στις περισσότερες περιπτώσεις είναι εναλλάξιμες. Επιβεβαιώστε από την ετικέτα της εγκατεστημένης μονάδας και καθορίστε την αναθεώρηση κατά την παραγγελία, εάν απαιτείται ακριβής αντιστοίχιση αναθεώρησης.

Ε4: Μετά την αντικατάσταση του A20B-2002-0300, η στάση προσανατολισμού της ατράκτου σταματά σε ελαφρώς λάθος γωνία. Είναι ο νέος αισθητήρας ελαττωματικός;

Μετά την αντικατάσταση του αισθητήρα, η θέση στάσης προσανατολισμού συνήθως απαιτεί επαναμηδενισμό. Η γωνιακή αναφορά του νέου αισθητήρα μπορεί να διαφέρει ελαφρώς από την αρχική. Προσαρμόστε την παράμετρο θέσης στάσης προσανατολισμού ατράκτου στο σύνολο παραμέτρων ατράκτου του CNC σε μικρά βήματα μέχρι η γωνία στάσης να ευθυγραμμιστεί σωστά.

Ε5: Είναι το A290-0854-V320 άμεση αντικατάσταση για το A20B-2002-0300;

Το A290-0854-V320 αναφέρεται ως αναφορά αντικατάστασης στην αγορά μεταπώλησης. Πριν από την υποκατάσταση, επιβεβαιώστε ότι η μηχανική στήριξη, η γεωμετρία της βάσης, ο τύπος σύνδεσης και η συμβατότητα της διεπαφής Τύπου-Β ταιριάζουν με τον συγκεκριμένο κινητήρα και τον ενισχυτή ατράκτου σειράς Alpha που είναι εγκατεστημένος στο μηχάνημα.
