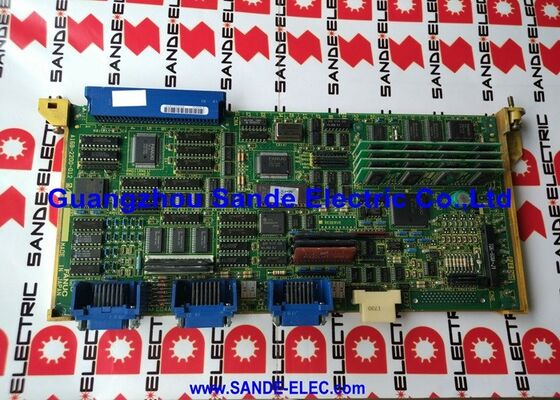

Νέος πίνακας κυκλωμάτων PCB Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

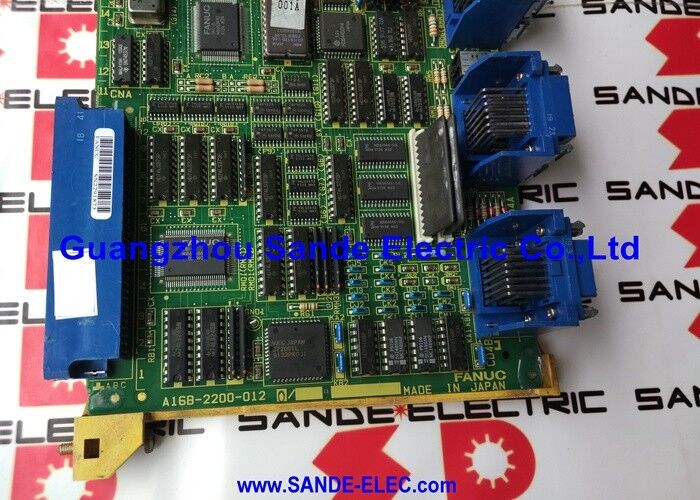

A16B-2200-0120∙ FANUC σειράς 15A βάση 0 κοινόχρηστος πίνακας PCB 512KB RAM / CRT έξοδος / 15M / 15MA / 15T / 15TA

FANUC σειράς 15A

Η μηχανή FANUC σειρά 15-A (15A) είναι μηχανή CNC υψηλών προδιαγραφών της γενιάς FANUC σειράς 15 που έχει σχεδιαστεί για πολύπλοκα εργαλεία που απαιτούν μεγάλο αριθμό ελεγχόμενων αξόνων, υψηλής ακρίβειας διαμόρφωση,και προηγμένη λειτουργικότητα CNCΗ σειρά 15A χρησιμοποιεί μια αρχιτεκτονική πολλαπλών πλακών όπου οι διαφορετικές λειτουργίες κατανέμονται σε εξειδικευμένα PCB που συνδέονται σε ένα κοινό backplane:

Βάση 0:Το κεντρικό κοινόχρηστο πίνακα διανομής δεδομένων (PCB) είναι ο κόμβος στον οποίο αναφέρονται όλες οι άλλες πλακέτες για εντολές ελέγχου, πρόσβαση στη μνήμη και δεδομένα συστήματος.Η βάση 0 είναι η κύρια CPU και η κοινή πλακέτα μνήμης της σειράς 15A.

Πίνακες βάσης 1 και βάσης 2:Πρόσθετα κοινόχρηστα PCB που επεκτείνουν τη μνήμη και την ικανότητα πόρων του συστήματος ελέγχου για μεγάλες διαμορφώσεις.

Πίνακες για άξονες:Ειδικές πλακέτες ελέγχου άξονα (4-άξονων ή 3-άξονων ανά πλακέτα) που αναφέρονται στη βάση 0 για εντολές CNC και παράγουν σήματα PWM από ελεγχόμενη κίνηση.

Εικόνες, σειριακές επικοινωνίες και πίνακες επιλογών:Πρόσθετοι πίνακες λειτουργίας που γεμίζουν τις υπόλοιπες θέσεις του backplane.

Η A16B-2200-0120 είναι η πλακέτα βάσης 0 η πιο κρίσιμη ενιαία πλακέτα στη σειρά 15A.

Βασικές προδιαγραφές

512KB μνήμης RAM ∙ Αρχιτεκτονική κοινών πόρων

Η 512KB RAM του A16B-2200-0120 είναι η κοινή μνήμη συστήματος προσβάσιμη από όλα τα πλαίσια στην σειρά 15A μέσω του backplane bus.Αυτή η προσέγγιση της κοινής μνήμης είναι θεμελιώδης για την αρχιτεκτονική της σειράς 15A πολλαπλών πινάκων:

Κοινή αποθήκη δεδομένων:Οι πίνακες παραμέτρων, τα δεδομένα προγράμματος CNC και οι κοινές μεταβλητές συστήματος βρίσκονται στη μνήμη RAM της βάσης 0, διαθέσιμες ταυτόχρονα στις πλακέτες άξονα, στις πλακέτες γραφικών και σε άλλες περιφερειακές πλακέτες.

Βάση 0 ως αρχηγός συστήματος:Όλα τα άλλα πλαίσια στη βάση αναφοράς ράκα 0 για τη χρονική συγκυρία, τον συγχρονισμό και τα δεδομένα επιπέδου συστήματος.

Ενημερωτικό σήμα RAM Parity ∙ χαρακτηριστικό σφάλμα:Το πιο συνηθισμένο σύμπτωμα βλάβης για το A16B-2200-0120 είναι ο συναγερμός "RAM Parity Base 0" ̇ το CNC ανιχνεύει σφάλμα ισοτιμίας στη μνήμη RAM της βάσης 0, υποδεικνύοντας κατεστραμμένα δεδομένα στην κοινή μνήμη.Αυτός ο συναγερμός μπορεί να προκύψει από πραγματική βλάβη του κυψελού RAM στο A16B-2200-0120, ή από λανθασμένη φόρτωση παραμέτρου μετά από καθαρή μνήμη. Η διάκριση των δύο είναι το πρώτο διαγνωστικό βήμα.

Σενάρια εφαρμογής

Ασύρματο RAM Parity Base 0:Ένα κέντρο επεξεργασίας σειράς FANUC 15MA εμφανίζει "RAM Parity Base 0" κατά την εκκίνηση και δεν μπορεί να ολοκληρώσει την εκκίνηση CNC.επιβεβαιώνεται ότι το A16B-2200-0120 έχει αποτυχημένα κύτταρα RAMΑντικατάσταση και πλήρης αποκατάσταση δεδομένων συστήματος επιστρέφει το μηχάνημα στην παραγωγή.

Σειρά 15TA κέντρο στροφής Βάση 0 αντικατάσταση:Ένα κέντρο στροφής 15TA υποβάλλεται σε αντικατάσταση πλακέτας βάσης 0. Η A16B-2200-0120 είναι η σωστή πλακέτα για τη διαμόρφωση 512KB RAM. Όλες οι παράμετροι και τα προγράμματα επαναφορτώνονται από το αντίγραφο ασφαλείας μετά την τοποθέτηση.

Γενικές ερωτήσεις

Ε: Τι είναι ο συναγερμός RAM Parity Base 0, και προκαλείται πάντα από αποτυχημένο A16B-2200-0120;

Ο συναγερμός RAM Parity Base 0 υποδεικνύει ότι το CNC έχει ανιχνεύσει κατεστραμμένα δεδομένα στην κοινή μνήμη RAM της Base 0.γνήσια βλάβη κυψελών RAM στο A16B-2200-0120 (απαιτείται αντικατάσταση πλακέτας); κατεστραμμένη φόρτωση παραμέτρων μετά από καθαρή μνήμη (που επιλύεται με τη σωστή επαναφόρτωση όλων των παραμέτρων του συστήματος) ή βλάβη της μπαταρίας υποστήριξης που επέτρεψε τη διαφθορά του περιεχομένου της μνήμης RAM κατά την απενεργοποίηση.Διαγνώστε συστηματικά ∙ επαναφόρτωση παραμέτρους σωστά από ένα επαληθευμένο αντίγραφο ασφαλείας πριν από την καταδίκη της επιφάνειας.

Ε2: Ποια είναι η διαφορά μεταξύ του A16B-2200-0120 (512KB) και της παραλλαγής 256KB (0121, 0129);

Η κύρια διαφορά είναι η χωρητικότητα της μνήμης RAM. Η A16B-2200-0120 παρέχει 512KB μοιραζόμενης μνήμης RAM συστήματος.Η απαιτούμενη παραλλαγή εξαρτάται από τη συγκεκριμένη διαμόρφωση συστήματος της σειράς 15A ̇ οι διαμορφώσεις υψηλότερου άξονα ή τα συστήματα με μεγαλύτερη χωρητικότητα προγράμματος CNC μπορεί να απαιτούν την έκδοση 512KBΠάντοτε να επιβεβαιώνετε από την ετικέτα αριθμού μέρους της εγκατεστημένης πλακέτας.

Ε3: Μετά την αντικατάσταση του A16B-2200-0120, ποια δεδομένα πρέπει να επαναφορτώνονται;

Όλα τα δεδομένα CNC πρέπει να επαναφορτώνονται ∙ παραμέτρους, προγράμματα εξαρτημάτων, δεδομένα μετατόπισης εργαλείου και όλα τα δεδομένα PMC.Το A16B-2200-0120 δεν περιέχει μόνιμη αποθήκευση δεδομένων χρήστη πέρα από τη μνήμη RAM (η οποία εκκαθαρίζεται κατά την αντικατάσταση)Για τα συστήματα της σειράς 15A, το backup περιλαμβάνει όλες τις ομάδες παραμέτρων (N, P, E, παράμετροι ειδικά για άξονα),όλα τα τμήματα των προγραμμάτων, και το πρόγραμμα ακολουθίας PMC.

Ε4: Μπορεί η A16B-2200-0120 να χωρέσει σε οποιαδήποτε θέση του backplane, ή είναι συγκεκριμένη θέση;

Το A16B-2200-0120 τοποθετείται σε συγκεκριμένες καθορισμένες θέσεις στο κύριο πλάνο πίσω της σειράς 15A ̇ στις θύρες 6, 10, 11 ή 13 ανάλογα με τη συγκεκριμένη διαμόρφωση του συστήματος.Η θέση της θύρας του backplane ορίζεται από το σχεδιασμό του ράφου ελέγχου του κατασκευαστή μηχανών εργαλείων- Μην εγκαταστήσετε την βάση 0 σε οποιεσδήποτε τρύπες· για την ορθή τοποθέτηση θύρας συμβουλευτείτε την ηλεκτρική τεκμηρίωση του εργαλείου και το σχετικό εγχειρίδιο συντήρησης FANUC σειράς 15A.

Ε5: Η έξοδος CRT στο A16B-2200-0120 σημαίνει ότι αυτή η πλακέτα οδηγεί απευθείας την οθόνη CNC;

Ναι ∙ η συσκευή A16B-2200-0120 περιλαμβάνει διεπαφή εξόδου CRT ως μέρος της λειτουργίας "κοινόχρηστων πόρων".Αυτό σημαίνει ότι η ίδια πλακέτα παρέχει τόσο τις κοινές λειτουργίες CPU / μνήμης και την έξοδο οθόνης για την οθόνη CRT 9 ιντσώνΣτις παραλλαγές που απαιτούν ξεχωριστή πλακέτα γραφικών (όπως ορισμένες παραλλαγές 256KB), η λειτουργία εμφάνισης χειρίζεται εξωτερικά.Η ενσωματωμένη έξοδος CRT στην A16B-2200-0120 την επιβεβαιώνει ως τον πλήρη κοινόχρηστο κόμβο πόρων για οθόνη και μνήμη στην τυποποιημένη διαμόρφωση 512KB.
