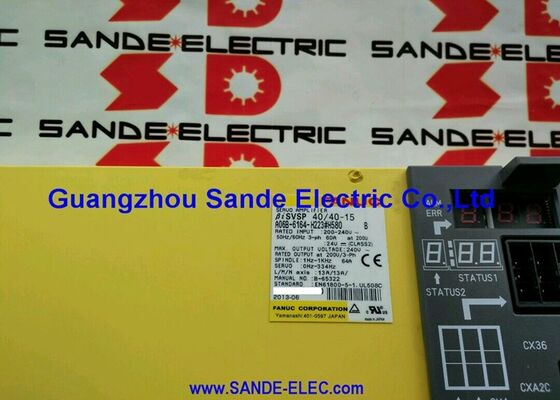

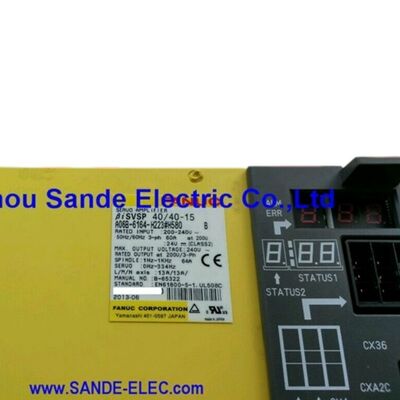

Fanuc A06B-6164-H223#H580 | Ενισχυτής Σερβοκινητήρα/Ατράκτου Beta i — BiSVSP 40/40-15, Διπλός Άξονας 13A Σερβο + 15kW Άτρακτος, 200–240VAC, FSSB, Ενσωματωμένο Τροφοδοτικό

Επισκόπηση

Το Fanuc A06B-6164-H223#H580 είναι ένα BiSVSP 40/40-15 — μια μονάδα ενισχυτή σερβοκινητήρα και ατράκτου συνδυασμένης δεύτερης γενιάς της σειράς Beta i, η οποία ενσωματώνει δύο κανάλια σερβοκινητήρα (καθένα 13A) και ένα κανάλι ατράκτου 15kW σε μία αυτόνομη μονάδα με το δικό της ενσωματωμένο τροφοδοτικό.

Αυτή η αρχιτεκτονική συνδυασμού είναι το καθοριστικό χαρακτηριστικό της οικογένειας BiSVSP της σειράς Beta i: μία μονάδα αντικαθιστά αυτό που διαφορετικά θα απαιτούσε ξεχωριστό PSM, δύο μονάδες σερβοκινητήρα SVM και μία μονάδα ατράκτου SPM σε μια εγκατάσταση σειράς Alpha, μειώνοντας σημαντικά τον αριθμό των εξαρτημάτων του ντουλαπιού και απλοποιώντας την καλωδίωση του συστήματος κίνησης για μικρά έως μεσαία εργαλειομηχανήματα CNC.

Σχεδιασμένο ειδικά για τα χειριστήρια CNC Fanuc 0i-D και 0i-Mate-D, το A06B-6164-H223#H580 οδηγεί τους σερβοκινητήρες Beta i biS22/3000 στα δύο κανάλια σερβοκινητήρα του και τον κινητήρα ατράκτου Beta i biLP15 στο κανάλι ατράκτου του.

Η έξοδος 13A ανά άξονα σερβοκινητήρα ταιριάζει σωστά με την ονομαστική απαίτηση ρεύματος του biS22 με πλήρη συνεχή ροπή, και η ονομαστική ισχύς του καναλιού ατράκτου 15kW καλύπτει την πλήρη έξοδο ισχύος του biLP15 σε όλο το εύρος ταχύτητας λειτουργίας του.

Και τα τρία κανάλια κινητήρων συντονίζονται μέσω του δακτυλίου οπτικών ινών FSSB που συνδέει το χειριστήριο 0i-D με τη μονάδα κίνησης.

Το επίθημα #H580 αναγνωρίζει αυτήν ως την τυπική σειρά εισόδου 200V, η οποία λειτουργεί από τροφοδοσία τριφασικού εναλλασσόμενου ρεύματος 200–240V — η τυπική τάση του εργαστηρίου στις περισσότερες παγκόσμιες αγορές.

Αυτό το διακρίνει από τις παραλλαγές υψηλής τάσης HV που χρησιμοποιούνται σε υποδομές 400V.

Ο επανασχεδιασμός δεύτερης γενιάς (από την αρχική πλατφόρμα A06B-6134 BiSVSP) αντιμετώπισε γνωστά προβλήματα αξιοπιστίας στις μονάδες πρώτης γενιάς, διατηρώντας παράλληλα μηχανική και λειτουργική συμβατότητα με την ίδια πλατφόρμα Fanuc 0i.

Βασικές Προδιαγραφές

Αρχιτεκτονική BiSVSP — Σερβοκινητήρας και Άτρακτος σε Μία Μονάδα

Η αρχιτεκτονική BiSVSP (Beta i Servo/Spindle) ενσωματώνει λειτουργίες που η σειρά Alpha υλοποιεί ως ξεχωριστές μονάδες: το τροφοδοτικό (PSM), οι μονάδες κίνησης σερβοκινητήρα (SVM) και η μονάδα ατράκτου (SPM) συνδυάζονται όλες στην ενιαία μονάδα BiSVSP.

Αυτή η ενσωμάτωση παρέχει το πλήρες σύστημα κίνησης για ένα μικρό εργαλειομηχάνημα CNC σε ένα κουτί — συνδέστε τριφασικό AC, συνδέστε το καλώδιο οπτικής ίνας FSSB από το CNC, καλωδιώστε τους τρεις κινητήρες και το σύστημα κίνησης του μηχανήματος είναι έτοιμο.

Το ενσωματωμένο τροφοδοτικό ανορθώνει την τριφασική είσοδο AC και παράγει τον εσωτερικό δίαυλο DC που τροφοδοτεί ταυτόχρονα τόσο τα στάδια εξόδου του σερβοκινητήρα όσο και της ατράκτου. Η ενέργεια ανάκτησης από το φρενάρισμα της ατράκτου και την επιβράδυνση του άξονα επιστρέφει σε αυτόν τον εσωτερικό δίαυλο.

Η σύνδεση FSSB με το χειριστήριο 0i-D μεταφέρει όλα τα δεδομένα εντολών και ανάδρασης του άξονα σε έναν ενιαίο δακτύλιο οπτικών ινών, με τη μονάδα BiSVSP να λειτουργεί ως ένας κόμβος FSSB που το CNC αναγνωρίζει ως δύο άξονες σερβοκινητήρα και ένα κανάλι ατράκτου.

Αυτή η αρχιτεκτονική στοχεύει σκόπιμα σε μικρότερα εργαλειομηχανήματα όπου η απλότητα και το κόστος ενός συστήματος κίνησης μίας μονάδας υπερτερούν της ευελιξίας αρθρωτής επέκτασης της σειράς Alpha. Το 0i-Mate-D είναι το βασικό κέντρο κατεργασίας και τόρνου της Fanuc, και το BiSVSP 40/40-15 είναι το σύστημα κίνησης που έχει σχεδιαστεί για να το ταιριάζει: συμπαγές, οικονομικό, πλήρες.

Δεύτερη Γενιά — Βελτιώσεις Αξιοπιστίας σε σχέση με το A06B-6134

Η σειρά A06B-6164 είναι ο επανασχεδιασμός δεύτερης γενιάς της αρχικής οικογένειας A06B-6134 BiSVSP, η οποία εισήγαγε την έννοια του συνδυασμένου σερβοκινητήρα/ατράκτου για την πλατφόρμα Beta i το 2004. Το A06B-6164 αντιμετωπίζει συγκεκριμένα προβλήματα αξιοπιστίας που εντοπίστηκαν στην παραγωγή στις μονάδες πρώτης γενιάς: βελτιωμένη θερμική διαχείριση των συνδυασμένων σταδίων ισχύος, αναθεωρημένη διάταξη PCB για καλύτερο διαχωρισμό των μονοπατιών ισχύος υψηλού ρεύματος από τα σήματα ελέγχου χαμηλού επιπέδου και ενημερωμένο κύκλωμα προστασίας IPM.

Η δεύτερη γενιά διατηρεί πλήρη συμβατότητα με τα ίδια χειριστήρια CNC 0i/0i-Mate-D και τους ίδιους κινητήρες σειράς biS και biLP, καθιστώντας την άμεση αντικατάσταση για τις μονάδες πρώτης γενιάς σε λειτουργία.

Η ασυμβατότητα με τους ενισχυτές σειράς Alpha είναι θεμελιώδης — η σειρά Alpha χρησιμοποιεί την αρθρωτή αρχιτεκτονική PSM/SVM/SPM με διαφορετική τάση DC bus, διαφορετική διαμόρφωση συσκευών FSSB και διαφορετικά σύνολα παραμέτρων κινητήρα.

Ένα μηχάνημα σχεδιασμένο για BiSVSP δεν μπορεί να αντικαταστήσει μονάδες Alpha χωρίς αλλαγή ολόκληρου του συστήματος κίνησης.

Συχνές Ερωτήσεις

Ε1: Το BiSVSP 40/40-15 οδηγεί τόσο τους άξονες σερβοκινητήρα όσο και την άτρακτο — τι συμβαίνει στην άτρακτο αν παρουσιαστεί συναγερμός σε έναν άξονα σερβοκινητήρα;

Η εσωτερική αρχιτεκτονική της μονάδας BiSVSP απομονώνει ηλεκτρικά τα στάδια εξόδου του σερβοκινητήρα από το στάδιο εξόδου της ατράκτου.

Ένας συναγερμός άξονα σερβοκινητήρα (συναγερμός IPM στο κανάλι L ή M) θα απενεργοποιήσει τον επηρεαζόμενο άξονα σερβοκινητήρα και θα δημιουργήσει συναγερμό CNC, αλλά το κανάλι ατράκτου μπορεί να συνεχίσει να λειτουργεί εάν το CNC δεν δώσει εντολή έκτακτης διακοπής.

Στην πράξη, τα περισσότερα προγράμματα μηχανής ενεργοποιούν έκτακτη διακοπή σε οποιονδήποτε συναγερμό σερβοκινητήρα, ο οποίος σταματά επίσης την άτρακτο. Η συγκεκριμένη απόκριση εξαρτάται από τον σχεδιασμό της λογικής PLC του μηχανήματος.

Ε2: Μπορεί το A06B-6164-H223#H580 να λειτουργήσει κινητήρες σειράς biS εκτός από το biS22;

Το BiSVSP 40/40-15 έχει εργοστασιακή ονομαστική τιμή και δοκιμάζεται με το biS22/3000 στα 13A ανά άξονα. Μικρότεροι σερβοκινητήρες Beta i — biS8, biS12 — έχουν χαμηλότερα ονομαστικά ρεύματα από 13A και μπορούν να οδηγηθούν από το BiSVSP χωρίς προβλήματα υπερβολικού ρεύματος· ο οδηγός απλώς λειτουργεί σε ένα κλάσμα της χωρητικότητας εξόδου του.

Οι παράμετροι του σερβοκινητήρα πρέπει να ρυθμιστούν στις προδιαγραφές του πραγματικού εγκατεστημένου κινητήρα.

Μεγαλύτεροι κινητήρες Beta i που απαιτούν περισσότερο από 13A συνεχούς ρεύματος δεν μπορούν να χρησιμοποιηθούν — το όριο του σταδίου εξόδου IPM είναι η ονομαστική τιμή 13A ανά κανάλι.

Ε3: Το επίθημα #H580 υποδεικνύει τη σειρά 200V — υπάρχουν διαθέσιμες παραλλαγές 400V για τη διαμόρφωση BiSVSP 40/40-15;

Η οικογένεια A06B-6164 BiSVSP είναι μόνο σειράς εισόδου 200V. Η σειρά υψηλής τάσης 400V της σειράς Beta i έχει διαφορετικούς αριθμούς εξαρτημάτων στην περιοχή A06B-616x.

Εάν η υποδομή του μηχανήματος είναι τριφασική 400V, απαιτείται η αντίστοιχη μονάδα υψηλής τάσης.

Το επίθημα #H580 υποδηλώνει πάντα μια τυπική μονάδα σειράς 200V εντός της σειράς A06B-6164.

Ε4: Τι τοπολογία FSSB χρησιμοποιεί το BiSVSP 40/40-15 και πώς εμφανίζεται στο CNC 0i-D;

Η μονάδα BiSVSP συνδέεται στον δακτύλιο FSSB του 0i-D ως ένας ενιαίος κόμβος οπτικής ίνας. Η αρχικοποίηση FSSB του CNC ανιχνεύει το BiSVSP ως παροχή δύο αξόνων σερβοκινητήρα (L και M) και ενός καναλιού ατράκτου — η ίδια ανάθεση καναλιών που θα παρείχαν τρεις ξεχωριστές μονάδες Alpha, αλλά από μία μόνο διεύθυνση κόμβου στον δακτύλιο.

Τα καλώδια οπτικής ίνας FSSB στους συνδέσμους εισόδου (COP10A) και εξόδου (COP10B) του BiSVSP σχηματίζουν τον δακτύλιο.

Εάν υπάρχουν επιπλέον κόμβοι FSSB (άλλες μονάδες κίνησης άξονα), συνδέονται από το COP10B του BiSVSP στην επόμενη μονάδα.

Ε5: Ποιες είναι οι πιο συχνές μορφές αστοχίας στο A06B-6164-H223#H580 σε παραγωγική λειτουργία;

Οι αστοχίες IPM (Intelligent Power Module) στα στάδια εξόδου του σερβοκινητήρα — που συνήθως προκαλούνται από βλάβη μόνωσης περιέλιξης κινητήρα που οδηγεί ρεύμα σφάλματος μέσω των τρανζίστορ εξόδου — είναι οι πιο συχνές ξαφνικές αστοχίες υλικού.

Ο σύνδεσμος καλωδίου κωδικοποιητή του κινητήρα biS22 μπορεί να αναπτύξει προβλήματα διακοπτόμενης επαφής μετά από χρόνια επαναλαμβανόμενων κινήσεων του άξονα, παράγοντας συναγερμούς που σχετίζονται με τον κωδικοποιητή αντί για σφάλματα οδηγού· ελέγξτε πρώτα το καλώδιο και τον σύνδεσμο του κωδικοποιητή όταν εμφανίζεται ένας συναγερμός ανάδρασης θέσης.

Η γήρανση των εσωτερικών ηλεκτρολυτικών πυκνωτών μετά από εκτεταμένη διάρκεια ζωής μπορεί να προκαλέσει ακανόνιστη τάση DC bus και συνήθως αντιμετωπίζεται κατά την πλήρη ανακατασκευή της μονάδας στο εργαστήριο.

Όλες οι επισκευασμένες μονάδες BiSVSP πρέπει να δοκιμάζονται υπό φορτίο με πραγματικούς κινητήρες σερβοκινητήρα biS και έναν κινητήρα ατράκτου biLP σε σύστημα δοκιμών Fanuc 0i πριν από την επιστροφή σε λειτουργία.
