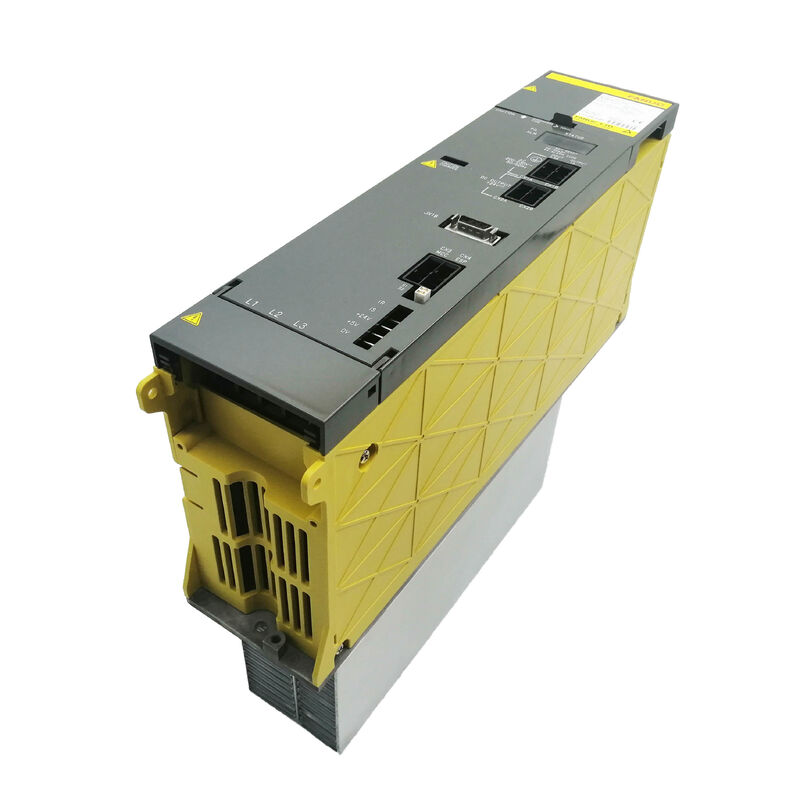

Fanuc A06B-6077-H111 | Ενότητα τροφοδοσίας Alpha PSM-11 — Μετατροπέας ισχύος σερβοκινητήρα, 13,2kW, 200–230V AC 3-φασικό, 49A, 283–325V DC Bus

Επισκόπηση

Το Fanuc A06B-6077-H111 φέρει την ονομασία "μετατροπέας ισχύος σερβοκινητήρα" στην ταξινόμηση προϊόντων της Fanuc — και αυτός ο όρος αποτυπώνει με ακρίβεια τον μηχανικό ρόλο της μονάδας. Τοποθετημένο μεταξύ της τριφασικής παροχής AC της εγκατάστασης και των ενισχυτών σερβοκινητήρων και ατράκτων που οδηγούν τους άξονες του μηχανήματος, το PSM-11 εκτελεί τη μετατροπή ισχύος που καθιστά δυνατή τον έλεγχο κίνησης: ανορθώνοντας και ρυθμίζοντας το εναλλασσόμενο ρεύμα σε σταθερή τάση DC bus 283–325V από την οποία αντλούν ενέργεια όλες οι μονάδες alpha series SVM και SPM του μηχανήματος.

Στην ιεραρχία οδηγών alpha της Fanuc, το PSM-11 ανήκει στην ομάδα προϊόντων A06B-6077 — η μικρότερη από τις δύο οικογένειες τροφοδοτικών alpha, τοποθετημένη κάτω από τη σειρά A06B-6087 που καλύπτει τα PSM-15 έως PSM-55.

Αυτή η διάκριση οικογένειας δεν είναι αισθητική· οι μονάδες A06B-6077 σχεδιάστηκαν ειδικά για συμπαγείς και μικρές διαμορφώσεις εργαλειομηχανών όπου η συνολική ζήτηση ισχύος του συστήματος κίνησης ταιριάζει εντός 13,2kW.

Ένα μηχάνημα με μικρό κινητήρα ατράκτου (κλάσης 3,7kW ή 5,5kW) και δύο ή τρεις συμπαγείς άξονες σερβοκινητήρων που εκτελούν το CNC Series 0-D ή 16/18/21 είναι μια φυσική εφαρμογή για το PSM-11.

Η χωρητικότητα 13,2kW καλύπτει αυτή τη διαμόρφωση με επαρκές περιθώριο, και η συμπαγής μορφή της μονάδας (~2,26kg) ταιριάζει στα μικρότερα ηλεκτρικά ντουλάπια που χαρακτηρίζουν αυτή την κλάση μηχανημάτων.

Το PSM-11 περιλαμβάνει ενεργή αναγέννηση ισχύος — τον ίδιο μηχανισμό επιστροφής ενέργειας με τις μεγαλύτερες μονάδες PSM A06B-6087.

Όταν οι άξονες επιβραδύνουν, η ενέργεια πέδησης του κινητήρα μετατρέπεται ξανά σε ισχύ AC και τροφοδοτείται στην τριφασική παροχή, αντί να καίγεται σε αντίσταση.

Για μικρά μηχανήματα με συχνούς κύκλους τοποθέτησης, αυτή η αναγέννηση σημαίνει ψυχρότερα ντουλάπια και χαμηλότερη κατανάλωση ενέργειας από την παροχή της εγκατάστασης κατά τη διάρκεια μιας βάρδιας παραγωγής.

Η εναλλακτική λύση — ο τύπος PSMR στη σειρά A06B-6081 — απαιτεί ξεχωριστή εξωτερική μονάδα αντίστασης εκφόρτισης· το PSM-11 εξαλείφει εντελώς αυτή την ανάγκη.

Μια προδιαγραφή που διακρίνει το PSM-11 από άλλες μονάδες της οικογένειας alpha είναι η απαίτηση εξωτερικής εξαναγκασμένης ψύξης.

Η επίσημη τεκμηρίωση του συστήματος alpha της Fanuc ομαδοποιεί ρητά το PSM-11 μαζί με το πολύ μεγαλύτερο PSM-45 ως μονάδες που απαιτούν εξωτερικό εξαναγκασμένο αέρα.

Για μια μονάδα 13,2kW, ~2,26kg, αυτό μπορεί να φαίνεται απροσδόκητο — αντικατοπτρίζει τον συμπαγή σχεδιασμό του περιβλήματος του PSM-11, ο οποίος δεν φιλοξενεί την αυτόνομη διάταξη ψύκτρας και ανεμιστήρα των μονάδων A06B-6087 πλάτους 150mm.

Η εγκατάσταση πρέπει να παρέχει κατευθυνόμενη ροή αέρα στις επιφάνειες της ψύκτρας του PSM-11· η στήριξη αποκλειστικά στη φυσική μεταφορά του ντουλαπιού σε πλήρες φορτίο θα οδηγήσει σε διακοπές λόγω υπερθέρμανσης της ψύκτρας AL03.

Βασικές Προδιαγραφές

Μετατροπέας Ισχύος Σερβοκινητήρα — Κατανόηση του Ρόλου στην Αλυσίδα Οδήγησης Alpha

Στην αρχιτεκτονική του συστήματος οδήγησης alpha, η ισχύς ρέει από την παροχή της εγκατάστασης → PSM → DC bus → ενισχυτές SVM/SPM → κινητήρες. Ο ρόλος του PSM-11 σε αυτή την αλυσίδα είναι το στάδιο μετατροπής AC σε DC.

Δεν ελέγχει την ταχύτητα ή τη θέση του κινητήρα — αυτό είναι ευθύνη των μονάδων SVM και SPM κατάντη. Αυτό που κάνει το PSM-11 είναι να διατηρεί το DC bus στην ρυθμισμένη τάση από την οποία εξαρτώνται όλες οι μονάδες κατάντη, παρέχοντας την στιγμιαία ένταση που χρειάζονται αυτές οι μονάδες όταν οι φορτίσεις επιτάχυνσης ή κοπής υπερβαίνουν τον μέσο όρο.

Η ποιότητα της ρύθμισης του DC bus επηρεάζει άμεσα την απόδοση των ενισχυτών κατάντη.

Οι διακυμάνσεις της τάσης του bus πέραν του παραθύρου 283–325V — είτε πτώσεις από ανεπαρκές ρεύμα τροφοδοσίας είτε υπερβολικές αυξήσεις από ενέργεια αναγέννησης που φτάνει ταχύτερα από ό,τι μπορεί να επιστραφεί — παράγουν συναγερμούς οδήγησης που σταματούν το μηχάνημα.

Το κύκλωμα ελέγχου του PSM-11 παρακολουθεί συνεχώς την τάση του bus και προσαρμόζει τον κύκλο λειτουργίας του ανορθωτή για να διατηρεί το bus εντός των προδιαγραφών, παρέχοντας τη σταθερή γραμμή τροφοδοσίας που απαιτεί η ποιότητα του βρόχου σερβοκινητήρα.

Η ονομαστική είσοδος AC 49A στα 200V αντιστοιχεί σε περίπου 13kW πραγματικής ισχύος εισόδου — ταιριάζοντας στενά με την ονομαστική έξοδο DC 13,2kW μετά τον υπολογισμό των απωλειών μετατροπής. Αυτή η στενή σχέση μεταξύ εισόδου και εξόδου ορίζει τη θερμική απόδοση της μονάδας· το μεγαλύτερο μέρος της ισχύος εισόδου φτάνει πραγματικά στο DC bus, με ένα μικρό κλάσμα να γίνεται θερμότητα στα εξαρτήματα μεταγωγής.

A06B-6077 vs A06B-6087 — Δύο Οικογένειες Alpha, Μία Έννοια Bus

Οι οικογένειες A06B-6077 (PSM-5.5 και PSM-11) και A06B-6087 (PSM-15 έως PSM-55) παράγουν και οι δύο την ίδια έξοδο DC bus 283–325V και χρησιμοποιούν την ίδια αρχή ενεργής αναγέννησης. Οι διαφορές είναι στο επίπεδο ισχύος, στη φυσική μορφή και στις συμβατές προδιαγραφές πλακετών.

Ένα PSM-11 δεν μπορεί να αντικαταστήσει απευθείας ένα PSM-15 στην ίδια υποδοχή ντουλαπιού — οι διαστάσεις του φυσικού περιβλήματος και η διάταξη σύνδεσης του DC bus διαφέρουν.

Κάθε οικογένεια έχει τις δικές της εσωτερικές πλακέτες (το A06B-6077 χρησιμοποιεί A16B-2202-0461/A16B-2202-0420· το A06B-6087 PSM-15 χρησιμοποιεί A20B-1006-0470/A16B-2202-042x) και αυτές δεν είναι εναλλάξιμες.

Ωστόσο, οι μονάδες ενισχυτών SVM και SPM κατάντη είναι συμβατές με την ισχύ του DC bus από οποιαδήποτε οικογένεια — μια μονάδα SVM που αντλεί ρεύμα από ένα bus PSM-11 και μια μονάδα SVM που αντλεί από ένα bus PSM-26 βλέπουν και οι δύο την ίδια ρυθμισμένη τάση 283–325V και λειτουργούν πανομοιότυπα από την οπτική γωνία του ενισχυτή.

Ανίχνευση Διαρροής και Αναφορά Συναγερμού

Το PSM-11 περιλαμβάνει κύκλωμα ανίχνευσης διαρροής που παρακολουθεί για συνθήκες σφάλματος γείωσης στην καλωδίωση εξόδου του συνδεδεμένου κινητήρα. Αυτό παρέχει έγκαιρη προειδοποίηση για υποβάθμιση της μόνωσης των περιελίξεων πριν αναπτυχθεί πλήρης βλάβη. Βασικοί κωδικοί συναγερμού στην οθόνη του μπροστινού πάνελ του PSM-11:

AL01 — Υπερβολικό ρεύμα στην κύρια μονάδα ισχύος (σφάλμα IPM στην κλάση PSM-11 — σημειώστε ότι αυτό διαφέρει από τα PSM-15 και άνω όπου το AL01 σημαίνει υπερβολικό ρεύμα εισόδου AC).

AL02 — Ο ανεμιστήρας του κυκλώματος ελέγχου σταμάτησε. Αντικαταστήστε τον εσωτερικό ανεμιστήρα (A90L-0001-0422) πριν από τη συνεχή λειτουργία.

AL04 — Πτώση τάσης συνδέσμου DC. Ελέγξτε τις μονάδες ενισχυτών κατάντη και τις συνδέσεις του bus.

AL05 — Ατελής προφόρτιση DC bus. Επιθεωρήστε το κύκλωμα προφόρτισης εντός της μονάδας.

Συχνές Ερωτήσεις

Ε1: Εάν το PSM-11 απαιτεί εξωτερική εξαναγκασμένη ψύξη, ποια είναι η ελάχιστη διάταξη ροής αέρα που απαιτείται στο ντουλάπι του μηχανήματος;

Το εγχειρίδιο εγκατάστασης της σειράς alpha της Fanuc (B-65162) καθορίζει την απαιτούμενη ροή αέρα για κάθε τύπο PSM. Για το PSM-11, η ουσιαστική απαίτηση είναι ότι ψυχρός εξωτερικός αέρας — όχι ανακυκλωμένος αέρας του ντουλαπιού — κατευθύνεται στις επιφάνειες της ψύκτρας της μονάδας.

Ένας ειδικός μικρός αξονικός ανεμιστήρας τοποθετημένος για να κατευθύνει εξωτερικό αέρα στην όψη της ψύκτρας, ή ένας σχεδιασμός ντουλαπιού με διαδρομή εξαναγκασμένης ροής αέρα από το εξωτερικό του ντουλαπιού μέσω της ζώνης ψύκτρας του PSM-11, ικανοποιεί αυτή την απαίτηση.

Ο απαιτούμενος όγκος ροής αέρα καθορίζεται από την θερμική αντίσταση της ψύκτρας και την παραγωγή θερμότητας στα 49A εισόδου — το εγχειρίδιο B-65162 καθορίζει τον ακριβή τύπο ανεμιστήρα και τον ελάχιστο ρυθμό ροής αέρα.

Ε2: Μπορεί το A06B-6077-H111 να τροφοδοτήσει ενισχυτές της σειράς alpha i (A06B-6114 SVM) αντί για τις αρχικές μονάδες SVM alpha;

Όχι. Το PSM της γενιάς alpha (A06B-6077 και A06B-6087) και το aiPS της γενιάς alpha i (A06B-6110 και A06B-6140) είναι αρχιτεκτονικά ξεχωριστά.

Η τάση του DC bus είναι παρόμοια, αλλά η διανομή ισχύος ελέγχου, το υλικό της μπάρας bus και η αρχιτεκτονική επικοινωνίας μεταξύ του PSM και των ενισχυτών κατάντη είναι ειδικά για κάθε γενιά.

Οι μονάδες SVM Alpha i (A06B-6114) απαιτούν τροφοδοτικό alpha i aiPS (σειρά A06B-6110/6140).

Η σύνδεση μιας μονάδας A06B-6114 SVM σε ένα bus PSM-11 δεν είναι υποστηριζόμενη διαμόρφωση.

Ε3: Ποια είναι η συνέπεια της παράλειψης της εξωτερικής ψύξης με εξαναγκασμένο αέρα στο PSM-11 κατά τη λειτουργία του μηχανήματος;

Χωρίς εξωτερική ψύξη με εξαναγκασμένο αέρα, η θερμοκρασία της ψύκτρας του PSM-11 θα αυξηθεί κατά τη συνεχή λειτουργία. Ο ρυθμός αύξησης εξαρτάται από τη θερμοκρασία του περιβάλλοντος του ντουλαπιού και το πραγματικό επίπεδο φορτίου.

Σε πλήρη έξοδο 13,2kW σε ένα ντουλάπι χωρίς ειδική ψύξη PSM-11, τελικά θα εμφανιστεί AL03 (υπερθέρμανση ψύκτρας). Η μονάδα απενεργοποιείται για την προστασία του τρανζίστορ IPM.

Σε μειωμένα φορτία, η ψύκτρα μπορεί να παραμείνει κάτω από το όριο AL03 για μεγαλύτερο χρονικό διάστημα, αλλά το θερμικό περιθώριο μειώνεται και οποιαδήποτε αύξηση της θερμοκρασίας περιβάλλοντος μπορεί να το ξεπεράσει — μια αναξιόπιστη κατάσταση για την παραγωγή. Η εξωτερική ψύξη απαιτείται, δεν είναι προαιρετική.

Ε4: Το PSM-11 αναφέρεται ως συμβατό με τα χειριστήρια Series 0-C και 0-D. Υποστηρίζει επίσης τα χειριστήρια 0i και 16i/18i;

Ναι. Το A06B-6077-H111 είναι συμβατό με την οικογένεια χειριστηρίων 0i-A (που χρησιμοποιεί το σύστημα οδήγησης alpha) καθώς και με τα χειριστήρια Series 16 (A/B), 18 (A/B) και 21 (A/B).

Η συμβατότητα 0-C και 0-D αντικατοπτρίζει τα πρώτα ψηφιακά χειριστήρια σερβοκινητήρων στη σειρά της Fanuc που χρησιμοποιούσαν την αρχιτεκτονική οδήγησης alpha.

Το PSM-11 συνεχίζει να λειτουργεί ως τροφοδοτικό για συμπαγή συστήματα οδήγησης alpha σε όλες αυτές τις γενιές χειριστηρίων.

Ε5: Μετά την τοποθέτηση ενός αντικατασταθέντος A06B-6077-H111, ποιοι έλεγχοι επιβεβαιώνουν ότι η μονάδα λειτουργεί σωστά;

Ενεργοποιήστε το μηχάνημα και παρατηρήστε την ενδεικτική λυχνία του μπροστινού πάνελ του PSM-11 — η κανονική λειτουργία θα πρέπει να δείχνει μια σταθερή ένδειξη κατάστασης μέσα σε λίγα δευτερόλεπτα από την εφαρμογή ισχύος, μετά την ολοκλήρωση της προφόρτισης του DC bus. Επιβεβαιώστε ότι δεν εμφανίζεται κανένας συναγερμός στην οθόνη του PSM ή στην οθόνη συναγερμών σερβοκινητήρα του CNC.

Επαληθεύστε ότι η τάση του DC bus εμφανίζεται στις οθόνες κατάστασης της μονάδας SVM όπως αναμένεται. Εάν όλες οι ενδείξεις κατάστασης είναι κανονικές, εκτελέστε κάθε άξονα σε αργή χειροκίνητη κίνηση για να επιβεβαιώσετε τη λειτουργία του βρόχου σερβοκινητήρα πριν επιστρέψετε το μηχάνημα σε αυτόματο κύκλο.

Καταγράψτε τον κωδικό συναγερμού πριν την αντικατάσταση και επιβεβαιώστε ότι δεν επαναλαμβάνεται.
