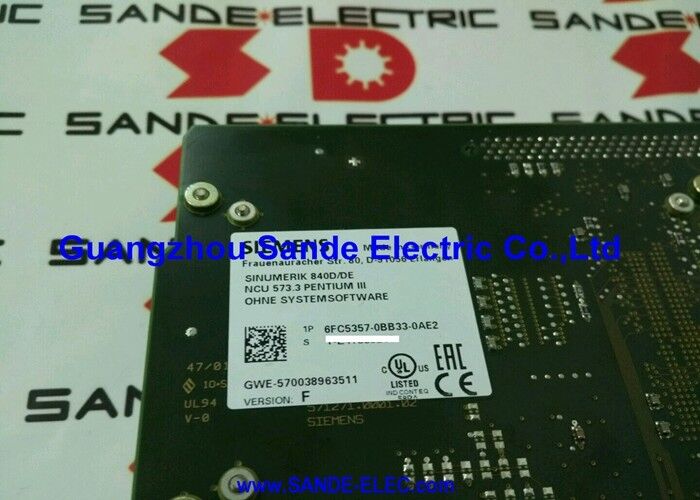

Siemens 6FC5357-0BB33-0AE2 | SINUMERIK 840D / DE Μονάδα Αριθμητικού Ελέγχου NCU 573.3 — Χωρίς Λογισμικό Συστήματος

Αριθμός Εξαρτήματος: 6FC5357-0BB33-0AE2

Κατασκευαστής: Siemens AG (Γερμανία)

Τύπος Προϊόντος: NCU — Μονάδα Αριθμητικού Ελέγχου 573.3

Ο Πυρήνας Επεξεργασίας του CNC

Το 6FC5357-0BB33-0AE2 είναι το NCU 573.3 για το Siemens SINUMERIK 840D — η μονάδα που εκτελεί όλες τις λειτουργίες CNC και PLC σε μία πλακέτα. Το NCU δεν είναι περιφερειακή μονάδα ή κάρτα επέκτασης. Είναι η κεντρική μονάδα επεξεργασίας του συστήματος SINUMERIK 840D: η παρεμβολή NC, ο έλεγχος άξονα, η εκτέλεση PLC και η επικοινωνία PROFIBUS εκτελούνται όλες σε αυτήν τη μία μονάδα.

Το ενσωματωμένο PLC S7-300 (315-2 DP, 96 KB) εκτελεί τη λογική PMC του μηχανήματος — διαχειρίζεται τις εισόδους/εξόδους του εργαλειομηχανής, τις ακολουθίες αλλαγής εργαλείων, τις ασφαλείς κλειδώσεις και τις βοηθητικές λειτουργίες — παράλληλα με τον έλεγχο άξονα του NC και την εκτέλεση προγράμματος τεμαχίου. Και οι δύο λειτουργίες NC και PLC μοιράζονται το ίδιο υλικό, καθιστώντας το NCU μια εξαιρετικά ολοκληρωμένη λύση για τον έλεγχο εργαλειομηχανών.

Το 840D λειτουργεί με μονάδες κίνησης SIMODRIVE 611D, οι οποίες συνδέονται στο NCU μέσω του διαύλου κίνησης στην πίσω πλάκα του κουτιού του NCU. Το ίδιο το κουτί του NCU φιλοξενεί τη μονάδα NCU μαζί με τη μονάδα ολίσθησης ανεμιστήρα/μπαταρίας και την τροφοδοσία — μια αυτόνομη αρχιτεκτονική που διατηρεί τα ηλεκτρονικά ελέγχου συμπαγή.

Απαίτηση Φόρτωσης Λογισμικού

Αυτή η μονάδα παρέχεται χωρίς λογισμικό συστήματος. Το λειτουργικό σύστημα NC, το πρόγραμμα εκτέλεσης PLC και τυχόν ενεργοποιημένες επιλογές λογισμικού πρέπει να φορτωθούν από ξεχωριστή κάρτα λογισμικού SINUMERIK (κάρτα PC) πριν η μονάδα μπορέσει να λειτουργήσει. Η έκδοση του λογισμικού συστήματος που φορτώνεται πρέπει να είναι συμβατή με την αναθεώρηση υλικού του NCU. Οι γειτονικές παραλλαγές NCU 573.3 σε αυτήν τη σειρά — 0AE1 (Pentium II) και 0AE3 (650 MHz Pentium III) — δέχονται την ίδια ροή λογισμικού, αλλά διαφέρουν στην ταχύτητα του επεξεργαστή.

Η δημιουργία αντιγράφων ασφαλείας δεδομένων μηχανής (δεδομένα NC, πρόγραμμα PLC, παράμετροι κίνησης) πρέπει να πραγματοποιείται στο αρχικό NCU πριν από την αντικατάσταση. Χωρίς αντίγραφο ασφαλείας, απαιτείται πλήρης επαναλειτουργία.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το SINUMERIK 840D εμφανίζει συναγερμό 120002 (βλάβη NCU) ή το σύστημα δεν εκκινεί. Είναι το NCU 573.3 η αιτία;

Ο συναγερμός 120002 ή η πλήρης αποτυχία εκκίνησης υποδεικνύει βλάβη υλικού στο NCU. Πριν αντικαταστήσετε το NCU, επιβεβαιώστε ότι η τροφοδοσία 24V στο κουτί του NCU είναι εντός προδιαγραφών και ότι η μονάδα ολίσθησης μπαταρίας/ανεμιστήρα είναι σωστά τοποθετημένη. Εάν οι τροφοδοσίες επιβεβαιωθούν ως καλές και το NCU εξακολουθεί να μην αρχικοποιείται, η πλακέτα NCU έχει υποστεί βλάβη.

Ε2: Το ανταλλακτικό 6FC5357-0BB33-0AE2 δεν έχει λογισμικό. Τι πρέπει να φορτωθεί πριν μπορέσει να λειτουργήσει το μηχάνημα;

Φορτώστε το λογισμικό συστήματος SINUMERIK 840D από την κάρτα PC λογισμικού που αντιστοιχεί στην αρχική έκδοση λογισμικού. Στη συνέχεια, επαναφέρετε το αντίγραφο ασφαλείας δεδομένων μηχανής: δεδομένα NC, πρόγραμμα PLC και παραμέτρους κίνησης SIMODRIVE 611D. Χωρίς το αντίγραφο ασφαλείας δεδομένων μηχανής, απαιτείται πλήρης επαναλειτουργία από την τεκμηρίωση.

Ε3: Μπορεί η παραλλαγή 0AE2 να αντικατασταθεί από την 0AE3 (650 MHz) εάν η έκδοση 500 MHz δεν είναι διαθέσιμη;

Το NCU 573.3 0AE3 χρησιμοποιεί ταχύτερο Pentium III (650 MHz) και 64 MB DRAM, αλλά είναι κατά τα άλλα συμβατό με το ίδιο λογισμικό συστήματος 840D και τη μορφή δεδομένων μηχανής. Στις περισσότερες εφαρμογές 840D, το 0AE3 μπορεί να υποκαταστήσει το 0AE2 — αλλά επιβεβαιώστε με την εξυπηρέτηση της Siemens ή τον κατασκευαστή του εργαλειομηχανής εάν το μηχάνημα έχει συγκεκριμένες απαιτήσεις αναθεώρησης υλικού.

Ε4: Το αρχικό NCU έχει υποστεί βλάβη και δεν υπάρχει αντίγραφο ασφαλείας δεδομένων μηχανής. Πώς πρέπει να προσεγγιστεί η επαναλειτουργία;

Συλλέξτε την αρχική τεκμηρίωση αρχικής εγκατάστασης του MTB, τις λίστες παραμέτρων SIMODRIVE 611D και το εγχειρίδιο δεδομένων μηχανής SINUMERIK 840D. Φορτώστε το λογισμικό συστήματος, εισαγάγετε τα δεδομένα μηχανής NC από την τεκμηρίωση, μεταγλωττίστε και φορτώστε το πρόγραμμα PLC από την πηγή, και εγκαταστήστε τις μονάδες κίνησης SIMODRIVE 611D χρησιμοποιώντας δεδομένα κινητήρα από τις πινακίδες τους. Αφιερώστε αρκετές ημέρες για μια πλήρη επαναλειτουργία χωρίς αντίγραφο ασφαλείας.

Ε5: Η σύνδεση διαύλου κίνησης μεταξύ του NCU και των μονάδων SIMODRIVE 611D εμφανίζει σφάλματα επικοινωνίας μετά την αντικατάσταση του NCU. Τι πρέπει να ελεγχθεί;

Μετά την αντικατάσταση του NCU, επαληθεύστε ότι τα καλώδια του διαύλου κίνησης SIMODRIVE 611D είναι πλήρως επανατοποθετημένα στους συνδέσμους της πίσω πλάκας του κουτιού του NCU. Τα σφάλματα επικοινωνίας του διαύλου κίνησης μετά την αντικατάσταση της πλακέτας προκαλούνται συχνότερα από μη πλήρως τοποθετημένους συνδέσμους. Εάν οι συνδέσεις επιβεβαιωθούν ως καλές, επαληθεύστε ότι οι παράμετροι άξονα SIMODRIVE 611D (τύπος κινητήρα, τύπος κωδικοποιητή) έχουν φορτωθεί σωστά από το αντίγραφο ασφαλείας.
