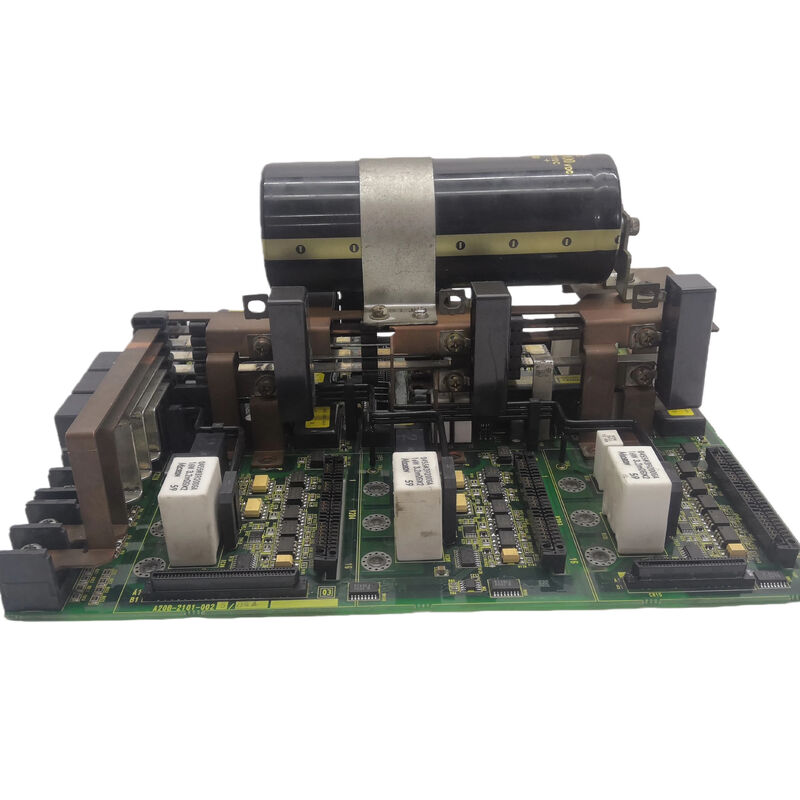

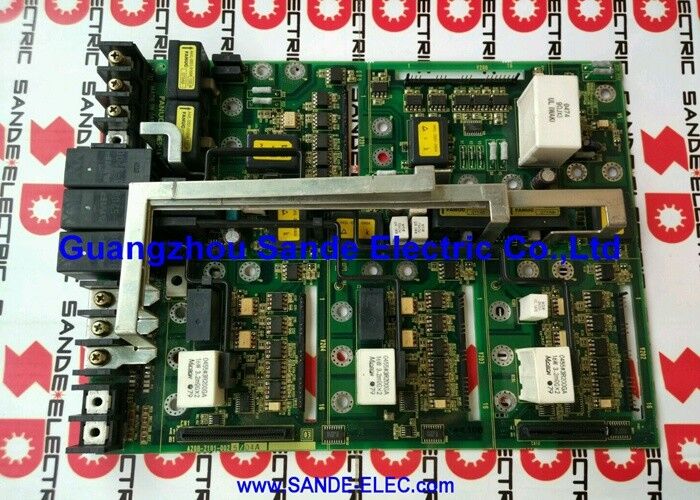

Το πίνακα οδηγού FANUC A20B-2101-0025 A20B21010025 A2OB-21O1-OO25

FANUC A20B-2101-0025 | PCB ελέγχου ενισχυτή σερβομηχανισμού — Πλακέτα βάσης μετάδοσης κίνησης σειράς A20B-2101

Αριθμός ανταλλακτικού:A20B-2101-0025

Κατασκευαστής:FANUC Ltd. (Ιαπωνία)

Τύπος προϊόντος:PCB ελέγχου σερβοενισχυτή — πλακέτα βάσης κίνησης

Σειρά προϊόντων:A20B-2101

Έλεγχος οδήγησης σε επίπεδο πίνακα

Το A20B-2101-0025 είναι ένα PCB ελέγχου από τη σειρά A20B-2101 της FANUC — η οικογένεια πλακών βάσης που είναι εγκατεστημένες μέσα σε μονάδες σερβομηχανισμού και ενισχυτή ατράκτου FANUC. Ως πλακέτα ελέγχου του ενισχυτή, χειρίζεται τις κρίσιμες λειτουργίες σε επίπεδο σήματος: επεξεργασία εντολών ταχύτητας και ροπής από το CNC, ρύθμιση δεδομένων ανάδρασης κωδικοποιητή, εκτέλεση του τρέχοντος βρόχου ρύθμισης και δημιουργία παλμών κίνησης πύλης για το στάδιο ισχύος IGBT.

Αυτή η πλακέτα διαφέρει από την πλακέτα ισχύος του ενισχυτή (η οποία χειρίζεται την ανόρθωση εναλλασσόμενου ρεύματος υψηλής τάσης και την εναλλαγή IGBT). Το A20B-2101-0025 λειτουργεί σε χαμηλή τάση στον τομέα σήματος του ενισχυτή. Όταν η πλακέτα ελέγχου αποτύχει, ο ενισχυτής δεν μπορεί να ρυθμίσει την έξοδό του — τα σφάλματα μετάδοσης εμφανίζονται αμέσως κατά την ενεργοποίηση ή ο άξονας δεν ανταποκρίνεται στις εντολές κίνησης, παρά το γεγονός ότι το στάδιο ισχύος είναι πλήρως λειτουργικό.

Η σειρά A20B-2101 περιλαμβάνει αρκετές παραλλαγές που σχετίζονται στενά, όλες χρησιμεύουν ως πλακέτες βάσης ελέγχου για οικογένειες ενισχυτών FANUC. Οι διπλανοί αριθμοί (0021, 0022, 0025) αντικατοπτρίζουν τις αυξητικές διαφορές προδιαγραφών που συνδέονται με συγκεκριμένα μοντέλα και γενιές ενισχυτών. Επιβεβαιώστε τον ακριβή αριθμό ανταλλακτικού από την ετικέτα της εγκατεστημένης πλακέτας πριν προμηθευτείτε ένα ανταλλακτικό.

Διαχωρισμός του ελέγχου από την εξουσία

Η αναγνώριση ότι το A20B-2101-0025 απέτυχε — αντί για το στάδιο ισχύος — είναι ένα βασικό διαγνωστικό βήμα. Εάν η μονάδα IGBT μετρά σωστά (δεν υπάρχει βραχυκύκλωμα μεταξύ ζευγών φάσεων), αλλά ο ενισχυτής εξακολουθεί να δημιουργεί σφάλματα μετάδοσης κίνησης κατά την ενεργοποίηση, η βλάβη βρίσκεται στον πίνακα ελέγχου.

Η επισκευή σε επίπεδο εξαρτημάτων του A20B-2101-0025 είναι βιώσιμη όταν εντοπιστεί η βλάβη: ένας κατεστραμμένος οπτοζεύκτης προγράμματος οδήγησης πύλης, ένα αποτυχημένο λογικό IC ή ένα υποβαθμισμένο εξάρτημα ρύθμισης σήματος ανάδρασης μπορούν να αντικατασταθούν χωρίς να αγγίξετε τη βαθμίδα ισχύος.

Βασικές Προδιαγραφές

FAQ

Ε1: Ο ενισχυτής εμφανίζει συναγερμό μονάδας AL-02 (σφάλμα ελέγχου ισχύος) ή AL-09 (σφάλμα άξονα) κατά την ενεργοποίηση. Είναι πιθανό το A20B-2101-0025 η αιτία;

Ναί. Συναγερμοί που εμφανίζονται αμέσως κατά την ενεργοποίηση — πριν από οποιαδήποτε εντολή εκτέλεσης — και δεν επιλύονται από την πλακέτα ελέγχου που λαμβάνει έγκυρη τροφοδοσία 24 V, συνήθως υποδηλώνουν βλάβη της πλακέτας ελέγχου. Ελέγξτε πρώτα την τροφοδοσία 24 V στο τμήμα ελέγχου του ενισχυτή. Εάν επιβεβαιωθεί η ύπαρξη 24V και εντός ανοχής και ο συναγερμός επιμένει, το A20B-2101-0025 έχει αποτύχει.

Ε2: Μπορεί το A20B-2101-0022 να αντικαταστήσει το A20B-2101-0025;

Οι δύο είναι παραλλαγές της ίδιας σειράς πλακέτας ελέγχου A20B-2101, αλλά διαθέτουν διαφορετικές προδιαγραφές υλικού που συνδέονται με συγκεκριμένα μοντέλα ενισχυτών. Δεν συνιστάται η αντικατάσταση χωρίς επιβεβαίωση της συμβατότητας υλικού του ενισχυτή. Επικοινωνήστε με μια εξειδικευμένη εταιρεία επισκευής ενισχυτών FANUC και με τους δύο αριθμούς ανταλλακτικών για να επιβεβαιώσετε την εναλλαξιμότητα πριν την εγκατάσταση.

Ε3: Η μονάδα IGBT βρέθηκε άθικτη. Μπορεί να αντικατασταθεί το A20B-2101-0025 χωρίς να αντικατασταθεί ολόκληρη η μονάδα ενισχυτή;

Ναί. Η πλακέτα ελέγχου έχει σχεδιαστεί για να αντικαθίσταται ξεχωριστά. Με ένα επιβεβαιωμένο-καλό στάδιο ισχύος, μόνο η πλακέτα ελέγχου A20B-2101-0025 χρειάζεται αντικατάσταση. Αυτό είναι οικονομικά αποδοτικό σε σύγκριση με την αντικατάσταση ολόκληρου του ενισχυτή, ιδιαίτερα για ενισχυτές με μεγάλες μονάδες IGBT.

Ε4: Μετά την τοποθέτηση ενός αντικαταστάτη A20B-2101-0025, ο άξονας τρέχει αλλά η ακρίβεια θέσης έχει υποβαθμιστεί. Τι πρέπει να διερευνηθεί;

Η υποβάθμιση της ακρίβειας θέσης μετά από αντικατάσταση πλακέτας ελέγχου συνήθως προκαλείται από αναντιστοιχίες παραμέτρων διεπαφής κωδικοποιητή ή ακατάλληλα τοποθετημένες συνδέσεις ανάδρασης κωδικοποιητή. Βεβαιωθείτε ότι όλα τα καλώδια του κωδικοποιητή έχουν τοποθετηθεί πλήρως στην υποδοχή ανάδρασης του ενισχυτή. Ελέγξτε επίσης ότι η παράμετρος τύπου κινητήρα στο CNC ταιριάζει με τον εγκατεστημένο κινητήρα — μια αναντιστοιχία μετατοπίζει την κλιμάκωση της ανάδρασης του κωδικοποιητή.

Ε5: Από πού προέρχεται το A20B-2101-0025;

Οι εξειδικευμένες εταιρείες επισκευής ενισχυτών FANUC διαθέτουν μετοχές ανταλλαγής για πλακέτες ελέγχου της σειράς A20B-2101. Ζητήστε τη συγκεκριμένη παραλλαγή 0025 — οι παρακείμενες παραλλαγές δεν θα πρέπει να γίνονται δεκτές ως άμεσες υποκατάστατες χωρίς επιβεβαίωση συμβατότητας. Η επισκευή σε επίπεδο εξαρτημάτων της αρχικής πλακέτας είναι επίσης μια βιώσιμη διαδρομή όταν η βλάβη εντοπίζεται σε ένα αναγνωρίσιμο στοιχείο.
