FANUC A16B-3200-0421∙ i-B Series Stand-Alone Control Main CPU PCB ∙ Σειρά 16i / 18i / 21i Μοντέλο Β

Αριθμός μέρους:Α16Β-3200-0421

Παρασκευαστής:FANUC Ltd. (Ιαπωνία)

Τύπος προϊόντος:Ατομικός έλεγχος κύριας μονάδας επεξεργασίας PCB ̇ σειράς i-B

Ο πυρήνας της σειράς ελέγχου i-B

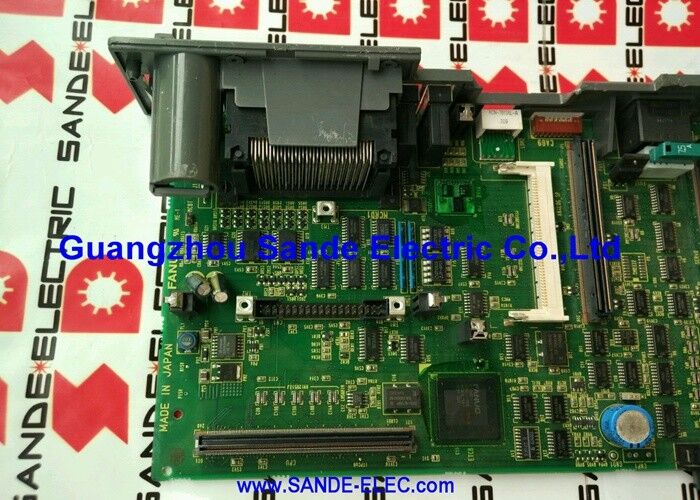

Το A16B-3200-0421 είναι το κύριο PCB CPU για το αυτόνομο σύστημα ελέγχου CNC της σειράς i-B της FANUC, η κεντρική πλακέτα στα συστήματα 16i-B, 18i-B και 21i-B γύρω από την οποία συναρμολογείται ολόκληρο το σύστημα ελέγχου.Είναι η φυσική πλακέτα φορέα στην οποία τοποθετούνται οι ξεχωριστές μονάδες plug-in: ο επεξεργαστής CPU, ο ελεγκτής FSSB, η κάρτα απεικόνισης γραφικών και οι μονάδες μνήμης SRAM/DRAM/FROM.

Στην αρχιτεκτονική της σειράς i-B της FANUC, η κύρια πλακέτα δεν εκτελεί από μόνη της λειτουργίες CNC, αλλά οι μονάδες plug-in.και λεωφορεία επικοινωνίας που επιτρέπουν σε όλες τις ενότητες plug-in να λειτουργούν από κοινού ως ένα ενιαίο σύστημα ελέγχουΗ αρχιτεκτονική αυτή σημαίνει ότι η κύρια πλακέτα μπορεί να προμηθευθεί χωρίς να υπάρχουν εγκατεστημένες ενότητες, καθώς ο ρόλος της είναι δομικός και ηλεκτρικός και όχι υπολογιστικός.

Όταν παρέχεται για αντικατάσταση, η A16B-3200-0421 έρχεται χωρίς κανένα πλέγμα.και κάρτα γραφικών από την αρχική εγκατάσταση πρέπει να μεταφερθεί στην αντικατάσταση κύριας πλακέτας, ή οι νέες μονάδες πρέπει να προμηθεύονται ξεχωριστά.

Απαιτούμενη επαναφόρτωση δεδομένων

Αντικατάσταση της A16B-3200-0421 με οποιαδήποτε νέα ή ανακαινισμένη μονάδα θα οδηγήσει σε απώλεια όλων των δεδομένων CNC, παραμέτρους, προγράμματα εξαρτημάτων, PMC σκάλα,και οπλικές αντιστάθμισης, εκτός εάν τα εν λόγω στοιχεία δεδομένων βρίσκονται εξ ολοκλήρου στις ενότητες μνήμης που μεταφέρονται.

Όλα τα δεδομένα πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αφαίρεση της κύριας πλακέτας. Το αντίγραφο ασφαλείας περιλαμβάνει παραμέτρους CNC, προγράμματα εξαρτημάτων, δεδομένα PMC και οποιαδήποτε διαμόρφωση συστήματος.Μετά την εγκατάσταση της πλακέτας αντικατάστασης με τις αρχικές ενότητες σύνδεσης, απαιτείται πλήρης αποκατάσταση δεδομένων από το αντίγραφο ασφαλείας πριν το CNC μπορεί να λειτουργήσει σωστά.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Η A16B-3200-0421 αντικαθίσταται. Ποιες μονάδες plug-in πρέπει επίσης να μεταφερθούν;

Όλες οι πλακέτες plug-in που ήταν εγκατεστημένες στην αρχική κύρια πλακέτα πρέπει να μεταφερθούν στην αντικατάσταση: η μονάδα επεξεργαστή CPU, η μονάδα ελεγκτή FSSB, η μονάδα γραφικών,και όλες τις μονάδες μνήμης (SRAM)Η μεταφορά των μονάδων με προσοχή είναι απαραίτητη για την προστασία ESD και τον σωστό χειρισμό.

ΕΡΩΤΗΣΗ 2: Μετά την αντικατάσταση της κύριας πλακέτας και τη μεταφορά όλων των μονάδων σύνδεσης, το CNC δείχνει όλες τις παραμέτρους ως μηδενικές ή προεπιλεγμένες.

Εάν το περιεχόμενο μνήμης SRAM χαθεί, το CNC επιστρέφει στις προεπιλεγμένες τιμές παραμέτρων. Αυτό συμβαίνει εάν η μπαταρία SRAM πεθάνει κατά τη διάρκεια της ανταλλαγής της πλακέτας, εάν η μονάδα SRAM χειρίζεται χωρίς ρεύμα για πολύ καιρό,ή εάν η στατική εκκένωση έχει καταστρέψει τη μονάδα SRAM κατά τη μεταφοράΑν δεν υπάρχει αντίγραφο ασφαλείας, απαιτείται πλήρης επανεκκίνηση.

ΕΡΩΤΗΣΗ 3: Η A16B-3200-0421 παραδίδεται χωρίς πλέγματα. Μπορεί το CNC να ξεκινήσει χωρίς αυτά;

Όχι, η κύρια πλακέτα μόνη της δεν μπορεί να ξεκινήσει το CNC, δεν παρέχει υπολογιστική ή αποθηκευτική ικανότητα χωρίς τις ενότητες του.και FSSB ενότητα απαιτούνται για κάθε λειτουργία CNC να λάβει χώρα.

Ε4: Το αρχικό CNC χρησιμοποίησε ένα 16i-B. Μπορεί το A16B-3200-0421 να χρησιμεύσει επίσης ως υποκατάστατο 18i-B ή 21i-B;

Το A16B-3200-0421 είναι τεκμηριωμένο σε όλα τα τρία: 16i-B, 18i-B και 21i-B. Το υλικό είναι η ίδια δομή backplane.Οι ειδικές διαφορές του συστήματος αντιμετωπίζονται από τη διαμόρφωση του plug-in CPU και της μνήμηςΜε τις σωστές ενότητες, η πλακέτα εξυπηρετεί και τις τρεις σειρές.

Ε5: Από πού προέρχεται το A16B-3200-0421;

Οι ειδικές εταιρείες ανταλλακτικών και επισκευών FANUC CNC έχουν ανταλλακτικό και πλεονάζον απόθεμα για αυτό το πλακάκι.Οι προμηθευτές που μπορούν να δοκιμάσουν την πλήρη συναρμολόγηση πλακέτας ̇ κύρια πλακέτα συν τις ενότητες σύνδεσης ̇ σε λειτουργική εξέδρα δοκιμών 18i-B πριν από την αποστολή προσφέρουν την πιο αξιόπιστη προμήθειαΖητήστε πλήρη πιστοποίηση δοκιμής συστήματος, όπου είναι δυνατόν.
