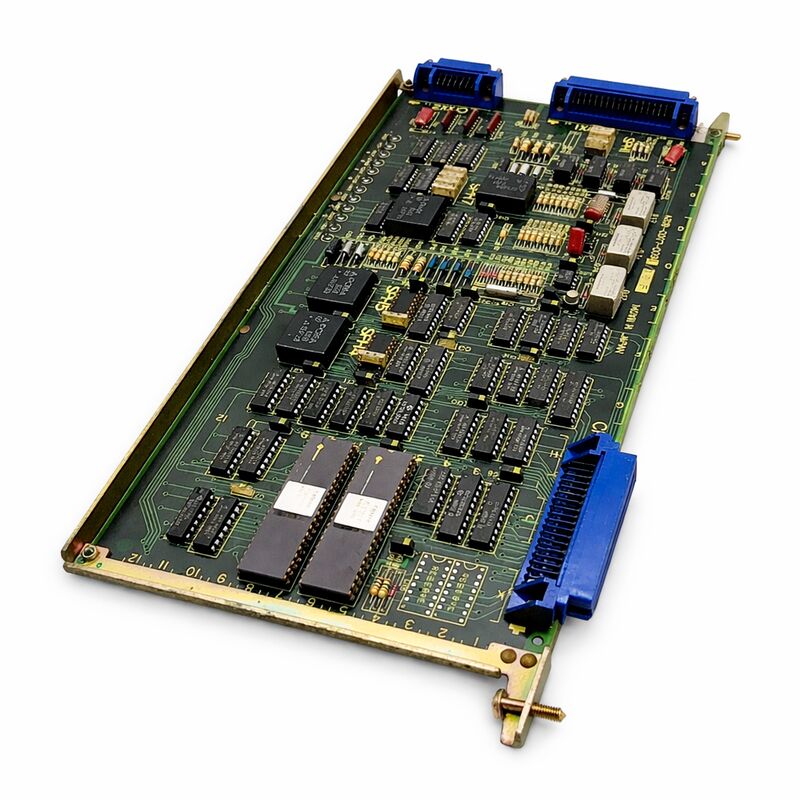

Πίνακας κυκλωμάτων A20B-0007-0090 A2OB-OOO7-OO9O A20B00070090

Πίνακας Προσθήκης Άξονα FANUC A20B-0007-0090 Συστήματος 6

Το A20B-0007-0090 είναι ένας παλιός πίνακας πρόσθετου άξονα για το FANUC System 6. Συνδέεται σταθερά με εφαρμογές System 6 / 6M, περιγράφεται ως πίνακας πρόσθετου άξονα, ένας αναλογικός πίνακας 2 αξόνων, και ένας πίνακας που χρησιμοποιεί είσοδο κωδικοποιητή παλμών.

Μια εξειδικευμένη αναφορά σημειώνει επίσης ότι μπορεί να υποστηρίξει έναν 3ο, 4ο ή 5ο άξονα ανάλογα με τη διαμόρφωση, ενώ μια άλλη αναφέρει συμβατότητα με ελέγχους 6A, 6B, 6M, 6MB, 6T και 6TB.

Αυτός ο συνδυασμός το καθιστά έναν πολύ συγκεκριμένο πίνακα ελέγχου: ανήκει στην ενότητα πρόσθετων αξόνων των παλαιότερων πλατφορμών FANUC System 6 και συνδέεται με αναλογικό έλεγχο άξονα αντί για ψηφιακό σερβο, οθόνη ή λειτουργία μνήμης.

Στην πράξη, είναι το είδος του πίνακα που επιλέγεται όταν το εγκατεστημένο σύστημα χρησιμοποιεί ήδη την αρχική δομή επέκτασης άξονα του System 6 και πρέπει να διατηρηθεί αυτή η διάταξη άθικτη.

Τεχνικά Δεδομένα

Σενάρια Εφαρμογής

Αυτός ο πίνακας είναι κατάλληλος για επισκευή CNC System 6, αντικατάσταση παλιού συστήματος επέκτασης άξονα, και αποκατάσταση λειτουργικότητας πρόσθετου άξονα σε παλαιότερους ελέγχους μηχανουργικής κατεργασίας ή περιστροφής FANUC. Είναι ιδιαίτερα σχετικός όπου ο εγκατεστημένος έλεγχος εξακολουθεί να εξαρτάται από την αναλογική αρχιτεκτονική άξονα και τη μέτρηση άξονα βάσει κωδικοποιητή παλμών εντός της αρχικής διαδρομής υλικού του System 6.

Γιατί να Επιλέξετε Αυτό το Προϊόν

Το A20B-0007-0090 είναι μια ισχυρή επιλογή όταν το μηχάνημα χρησιμοποιεί ήδη έναν πίνακα πρόσθετου άξονα System 6 και η αντικατάσταση πρέπει να διατηρήσει την αρχική δομή του άξονα. Ο συνδυασμός αναλογικού ελέγχου άξονα, είσοδο κωδικοποιητή παλμών, και συμβατότητας με το System 6 το καθιστά πολύ πιο συγκεκριμένο από μια γενική πλακέτα ελέγχου άξονα.

Οδηγός Αντικατάστασης

Πριν από την αντικατάσταση, επιβεβαιώστε τον ακριβή αριθμό πίνακα, την εγκατεστημένη έκδοση ελέγχου εντός της οικογένειας System 6, και την διαμόρφωση άξονα του μηχανήματος. Είναι επίσης σημαντικό να επαληθεύσετε εάν η ενότητα πρόσθετου άξονα χρησιμοποιεί την ίδια αναλογική / κωδικοποιητή παλμών διάταξη, καθώς αυτό είναι κεντρικό στον τρόπο εφαρμογής αυτού του πίνακα.

Συχνές Ερωτήσεις

Ε1. Τι τύπου πίνακας είναι ο A20B-0007-0090;
Είναι ένας πίνακας πρόσθετου άξονα για το FANUC System 6, περιγραφόμενος ως αναλογική πλακέτα πρόσθετου άξονα 2 αξόνων με είσοδο κωδικοποιητή παλμών.

Ε2. Τι κάνει αυτός ο πίνακας στο σύστημα;
Ο ρόλος του είναι να υποστηρίζει την ενότητα πρόσθετου άξονα του ελέγχου. Επεκτείνει τη δυνατότητα άξονα εντός του υλικού του System 6 και συνδέεται με αναλογικό έλεγχο άξονα αντί για μνήμη, οθόνη ή είσοδο/έξοδο μηχανής.

Ε3. Τι πρέπει να ελεγχθεί κατά την επιλογή του A20B-0007-0090;
Ελέγξτε τον αριθμό εξαρτήματος, την παραλλαγή ελέγχου System 6, και την διαμόρφωση άξονα που είναι ήδη εγκατεστημένη. Η συμβατότητα με 6A, 6B, 6M, 6MB, 6T και 6TB σημειώνεται, αλλά η πραγματική ρύθμιση του μηχανήματος θα πρέπει να επιβεβαιωθεί πριν από την αντικατάσταση.

Ε4. Πώς πρέπει να κατανοηθεί η βασική προδιαγραφή;
Οι σημαντικοί αναγνωριστικοί παράγοντες είναι System 6, πρόσθετος άξονας, 2 άξονες, και αναλογικό. Αυτά ορίζουν την οικογένεια ελέγχου, τον ρόλο κίνησης και το στυλ ελέγχου του πίνακα.

Η σημείωση για τον κωδικοποιητή παλμών είναι επίσης σημαντική επειδή υποδεικνύει τη μέθοδο μέτρησης άξονα που χρησιμοποιείται με αυτόν τον πίνακα.

Ε5. Πώς πρέπει να διαγνωστούν τα σφάλματα πριν από την αντικατάσταση αυτού του πίνακα;
Μια πρακτική διάγνωση ξεκινά διαχωρίζοντας ένα σφάλμα ελέγχου πρόσθετου άξονα από ένα σφάλμα κινητήρα, κωδικοποιητή παλμών ή αναλογικού οδηγού.

Εάν το πρόβλημα επικεντρώνεται στην ενότητα πρόσθετου άξονα και ο κύριος έλεγχος του System 6 παραμένει σταθερός, ο πίνακας πρόσθετου άξονα γίνεται ισχυρότερος υποψήφιος.
