ΠΡΟΣΟΧΟΣ ΠΑΡΑΓΜΑΤΟΣ Α16Β-2200-0931 Α16Β22000931 Α16Β-22OO-O931

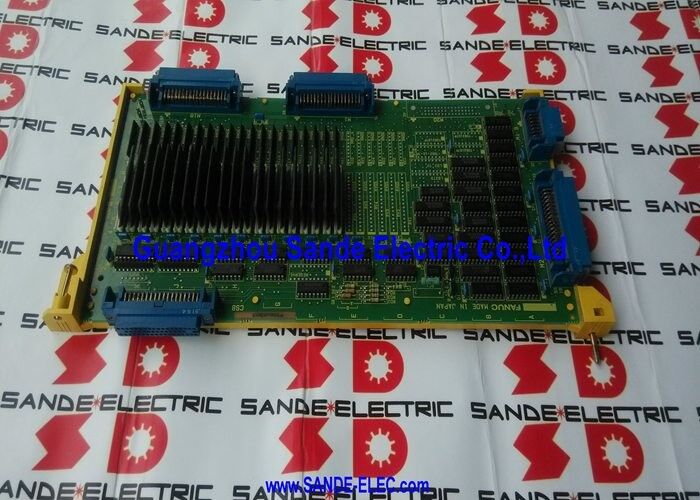

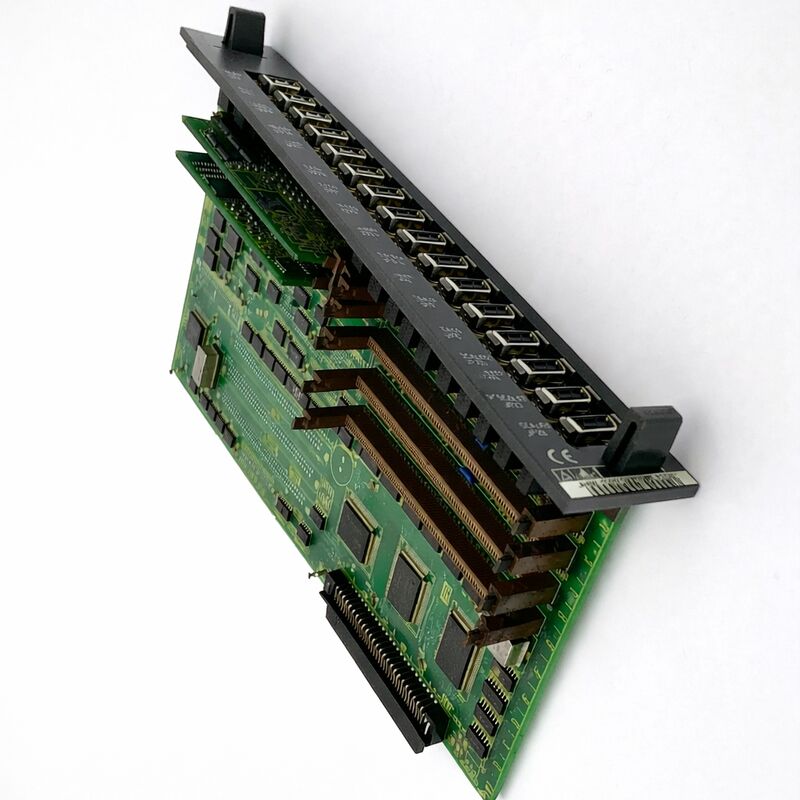

FANUC A16B-2200-0931∙ Σειρά 16-A OPT2 PCB ∙ Πρόσθετος Άξονας & 2ος Σπινδύλος Επεκτάσεων

Αριθμός μέρους:Α16Β-2200-0931

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Επιλογή 2 (OPT2) PCB ∆ιαπρόσθετη επιφάνεια επέκτασης άξονα

Συμβατά συστήματα CNC:Η σειρά FANUC 16-A (16-MA, 16-WA, 16-TA)

Σύνοψη

Το A16B-2200-0931 είναι η πλακέτα εκτύπωσης με επέκταση άξονα επιλογής 2 (OPT2) για τον έλεγχο CNC της σειράς 16-A της FANUC με την ονομασία F16M/T στην εσωτερική κωδικοποίηση προϊόντων της FANUC.

Αυτή η πλακέτα συνδέεται με το σύστημα σειράς 16-Α πλάτη πλάτη παράλληλα με την κύρια πλακέτα CPU και άλλες πλακέτες επιλογής,επέκταση της χωρητικότητας του σέρβο άξονα του χειριστή έως και τέσσερις επιπλέον άξονες και προσθήκη μιας δεύτερης CPU σπινδέλου.

σε συνδυασμό με τον έλεγχο του βασικού άξονα στην κύρια πλακέτα,το A16B-2200-0931 επιτρέπει στη σειρά 16-A να διαχειρίζεται έως και οκτώ συνολικά κανάλια servo με δυνατότητα δίδυμων σπινδύλων, καθιστώντας το απαραίτητο πλακέτο επιλογής για περίπλοκα κέντρα επεξεργασίας πολλαπλών αξόνων, 5άξονες μηχανικές διαμορφώσεις και κέντρα στροφής με δύο σπινθήρες.

Η σειρά FANUC 16-A ήταν μία από τις πιο ικανές πλατφόρμες CNC της FANUC της γενιάς της, ένα σημαντικό βήμα μπροστά από τη σειρά 0-C όσον αφορά την ισχύ επεξεργασίας, τις επιδόσεις του servo και τον μέγιστο αριθμό άξων.

Το 16-Α χρησιμοποιήθηκε σε κέντρα επεξεργασίας μεγάλου μεγέθους, κέντρα μετατροπής, μηχανές γκάρτριας,και κέντρα στροφής με πολλαπλά ελατήρια, όπου η ζήτηση για ελεγχόμενους άξονες υπερβαίνει αυτό που μπορεί να διαχειριστεί μόνο ο βασικός έλεγχος.

Το A16B-2200-0931 ήταν το υλικό που έκανε δυνατές αυτές τις διευρυμένες διαμορφώσεις.

Το εν λόγω χαρτί, το οποίο έχει διακοπεί από τη FANUC, δεν είναι πλέον διαθέσιμο μέσω των ενεργών καναλιών παραγωγής της FANUC.

Η συνεχή διαθεσιμότητά του στην αγορά ανταλλαγών διατηρεί έναν σημαντικό αριθμό μηχανών της σειράς 16-Α που λειτουργούν με πλήρη ικανότητα.

Βασικές προδιαγραφές

Σειρά 16-Α Αρχιτεκτονική Συστήματος

Ο έλεγχος της σειράς 16-Α βρισκόταν σε ένα ράφι πίσω από το πλάνο.και διαθέσιμες θέσεις επιλογής για επιπλέον πλαίσια ικανότητας.

Η πλακέτα OPT1 πρόσθεσε συνήθως μεγαλύτερη χωρητικότητα PMC (προγραμματιζόμενος ελεγκτής μηχανής) και βελτιωμένα γραφικά.Η πλακέτα OPT2 ̇ η A16B-2200-0931 ̇ πρόσθεσε τους πρόσθετους άξονες servo και το δεύτερο σπιντέλ CPU.

Όταν τοποθετηθεί, ο A16B-2200-0931 επεκτείνει την χωρητικότητα άξονα ελέγχου από τους βασικούς άξονες 4-5 έως και 8 συνολικά κανάλια servo.

Ο ακριβής αριθμός των πρόσθετων άξονων που ενεργοποιούνται εξαρτάται από τις SMD (Small Module Device) plug-in μονάδες που είναι τοποθετημένες στην πλακέτα ̇ διαφορετικοί συνδυασμοί SMD ενεργοποιούν διαφορετικές διαμορφώσεις αριθμού άξονων.Αυτή η αρθρωτή προσέγγιση επέτρεψε στην FANUC να χρησιμοποιεί το ίδιο PCB σε όλες τις διαμορφώσεις μηχανών που απαιτούν 6, 7 ή 8 συνολικοί άξονες.

Ο δεύτερος σπινδύλος CPU στο A16B-2200-0931 είναι ξεχωριστή χωρητικότητα επεξεργασίας αφιερωμένη στον έλεγχο ενός δεύτερου σπινδύλου ανεξάρτητα από τον κύριο σπινδύλο.

Τα κέντρα στροφής διπλών σπινθήρων και οι μηχανές στροφής με κύριο και υποσπινθήρα απαιτούν αυτή την ικανότητα.

Χωρίς την πλακέτα OPT2, μια μηχανή της σειράς 16-Α περιορίζεται σε ένα μόνο ελεγχόμενο σπινθήρα.

Χρησιμοποιήσεις ∆ Μηχανές που απαιτούν αυτή την πλακέτα

Μια μηχανή της σειράς 16-Α που είναι εξοπλισμένη με το A16B-2200-0931 συνήθως εμπίπτει σε μία από τις ακόλουθες κατηγορίες:

Κέντρο επεξεργασίας 5 άξων: Ένα κέντρο επεξεργασίας 3 άξων με δύο περιστρεφόμενους άξονες (B και C ή A και B) για σύνθετη επιφάνεια και πενταμερή επεξεργασία απαιτεί τον ταυτόχρονο έλεγχο και των πέντε άξονων.Η βάση 16-A άξονες πλακέτα χειρίζεται κάποια, και η OPT2 παρέχει την υπόλοιπη δυναμικότητα.

Κέντρο στροφής με δύο σπιντέλα: Και τα δύο σπιντέλα απαιτούν ανεξάρτητο έλεγχο ταχύτητας, θέσης και συγχρονισμού.

Ο δεύτερος σπινδύλος του OPT2 χειρίζεται τον υπο-σπινδύλο ενώ η κύρια πλακέτα διαχειρίζεται τον κύριο.

Μηχανή διαμόρφωσης πύργου: Τα μεγάλα κέντρα επεξεργασίας πύργου με διπλό κινητήρα άξονα Y στην δέσμη πύργου απαιτούν τον έλεγχο του άξονα σε ταντέμ ∙ δύο κινητήρες που εργάζονται συγχρονικά σε έναν άξονα.Η πρόσθετη χωρητικότητα άξονα από το OPT2 υποστηρίζει αυτή τη διαμόρφωση.

Πολυάξιο ευέλικτο μηχανικό κύτταρο: Οποιαδήποτε διαμόρφωση που απαιτεί περισσότερη από την βάση άξονα αριθμού για σύνθετες γεωμετρικές τμήματα ή πρόσθετους άξονες θέσης.

Σημειώσεις αντικατάστασης και προγραμματισμού

Η A16B-2200-0931 είναι μια προγραμματιζόμενη πλακέτα.οι υπο-παραμέτροι που σχετίζονται με τους πρόσθετους άξονες και το δεύτερο σπιντέλο πρέπει να φορτώνονται στη μνήμη της πλακέτας.

Αυτές οι παραμέτρους υποστηρίχθηκαν από τη μνήμη CNC της μηχανής που υποστηρίζεται από μπαταρία.

Κατά την αντικατάσταση της πλακέτας, οι υπο-παραμέτροι πρέπει να επαναφορτώνονται ̇ είτε από αποθηκευμένο αντίγραφο ασφαλείας είτε εισάγοντάς τα εκ νέου από την τεκμηρίωση παραμέτρων του μηχανήματος.

Οι μηχανές που εκτελούν τη σειρά 16-Α που χάνουν την υποστήριξη παραμέτρων (αποτυχία της μπαταρίας χωρίς τεκμηριωμένο αντίγραφο ασφαλείας) ενδέχεται να απαιτούν πλήρη επαναφορά παραμέτρων από την τεκμηρίωση του κατασκευαστή της μηχανής,η οποία μπορεί να είναι μια χρονοβόρα εργασία ανάθεσης.

Γενικές ερωτήσεις

Ερώτηση 1: Η μηχανή της σειράς 16-Α εμφανίζει τώρα σέρβο συναγερμούς μόνο στους άξονες που ελέγχονται από την κάρτα OPT2, ενώ οι βασικοί άξονες (που ελέγχονται από την κύρια πλακέτα CPU) λειτουργούν κανονικά.Επιβεβαιώνεται ότι το A16B-2200-0931 είναι ελαττωματικό;?

Οι συναγερμοί που απομονώνονται στους άξονες που ελέγχονται από το OPT2 με επιβεβαιωμένους καλούς άξονες βάσης είναι ισχυρή ένδειξη βλάβης του A16B-2200-0931.

Πριν από την αντικατάσταση, ελέγξτε τις σιδηροτροχιές τροφοδοσίας της πλακέτας OPT2 στον συνδετήρα πίσω από το πλάνο και ελέγξτε τα καθίσματα της πλακέτας στο ράφι.

Αν η πλακέτα είναι καλά καθισμένη και οι τάσεις τροφοδοσίας επιβεβαιώνονται, η βλάβη της πλακέτας είναι η πιθανή διάγνωση.

Ε2: Μετά την εγκατάσταση ενός αντικαταστατικού A16B-2200-0931, οι πρόσθετοι άξονες κινούνται, αλλά το δεύτερο σπιντέλ δεν ανταποκρίνεται.

Η πιο κοινή αιτία είναι η απουσία ή η εσφαλμένη υπο-παραμέτρους για το δεύτερο σπινδύλιο.

Η πλακέτα OPT2 διατηρεί τις παραμέτρους σπινδέλου για το δεύτερο σπινδέλιο ανεξάρτητα από τις παραμέτρους σπινδέλου της κύριας πλακέτας CPU.

Εάν οι εν λόγω υποπαραμέτροι δεν έχουν φορτωθεί μετά την αντικατάσταση της πλακέτας, η δεύτερη λειτουργία σπινθήρα θα είναι ανενεργή, παρόλο που η ίδια η πλακέτα είναι σε λειτουργία.

Επαναφορτώστε τις παραμέτρους του δεύτερου σπινδέλου από το αντίγραφο ασφαλείας ή εισάγετε τις εκ νέου από το τεκμηριωμένο αρχείο παραμέτρων του μηχανήματος.

Ε3: Μπορεί το A16B-2200-0931 να χρησιμοποιηθεί σε χειριστήριο σειράς 16-B ή σειράς 18-A ή είναι ειδικό για τη σειρά 16-A;

Το A16B-2200-0931 έχει σχεδιαστεί για την αρχιτεκτονική ελέγχου και υποστρώματος της σειράς 16-Α. Η σειρά 16-B και η σειρά 18 χρησιμοποιούν διαφορετικά σχέδια υποστρώματος και διεπαφές πίνακας.η διάταξη των συνδέσμων μπορεί να διαφέρει, και το firmware και το πρωτόκολλο που αναμένεται από τον κύριο CPU διαφέρουν μεταξύ των σειρών 16-A και των μεταγενέστερων παραλλαγών 16-B/18.

Η χρήση αυτής της πλακέτας σε ένα σύστημα εκτός του 16-Α δεν θα παράγει λειτουργικό αποτέλεσμα και κινδυνεύει να προκαλέσει ζημιά στο υλικό.

Χρησιμοποιείστε μόνο το σύστημα A16B-2200-0931 της σειράς 16-A σε οροπέδια τύπου A02B-0120-B5xx.

Ε4: Η μηχανή σειράς 16-Α είναι ένα κέντρο επεξεργασίας 5 άξων. Η πλακέτα OPT2 έχει αποτύχει. Υπάρχει μια νεότερη πλακέτα FANUC που μπορεί να την αντικαταστήσει ή πρέπει να αναζητηθεί ο ακριβής αριθμός μέρους;

Δεν υπάρχει άμεση αντικατάσταση από μια νεότερη πλατφόρμα FANUC.

Τα σύγχρονα χειριστήρια FANUC (Σειρά 30i, 31i, 32i) χρησιμοποιούν εντελώς διαφορετικό υλικό και θα απαιτούσαν ένα πλήρες έργο αναβάθμισης CNC για αναβάθμιση.

Για μηχανές όπου ο στόχος είναι η συνεχιζόμενη λειτουργία της σειράς 16-Α, η προμήθεια του A16B-2200-0931 μέσω της αγοράς ανταλλαγών είναι η σωστή πορεία.

Για τις μηχανές στις οποίες εξετάζεται η δυνατότητα πλήρους αναβάθμισης, η δυνατότητα 5 άξων μπορεί να αναπαραχθεί σε σύγχρονες πλατφόρμες FANUC με κατάλληλες αναβαθμίσεις σερβοενισχυτήρων.

Ε5: Πόσους πρόσθετους άξονες προσθέτει στην πραγματικότητα το A16B-2200-0931, και αυτό ποικίλλει ανάλογα με τη μηχανή;

Η A16B-2200-0931 έχει χωρητικότητα έως 4 επιπλέον άξονες, επεκτάσιμες ανάλογα με τις μονάδες SMD που τοποθετούνται στην πλακέτα.Ο ακριβής αριθμός ενεργοποιημένων αξόνων εξαρτάται τόσο από τη διαμόρφωση SMD όσο και από τις παραμέτρους CNC.

Ένα μηχάνημα με διαμόρφωση 6 άξων χρησιμοποιεί το OPT2 για να προσθέσει 2 άξονες πέρα από τη βάση 4.

Ο κατασκευαστής της μηχανής τοποθετεί αυτό στην αρχική ώρα κατασκευής.

Κατά την αντικατάσταση της πλακέτας A16B-2200-0931, η πηγή είναι μια πλακέτα με την ίδια διαμόρφωση SMD με την αρχική,ή να επανασχηματίσουν τα SMD της πλακέτας αντικατάστασης ώστε να ταιριάζουν με τα στοιχεία που μπορούν να επαληθευτούν από την τεκμηρίωση υλικού του μηχανήματος ή με τον έλεγχο της απομακρυσμένης πλακέτας.
