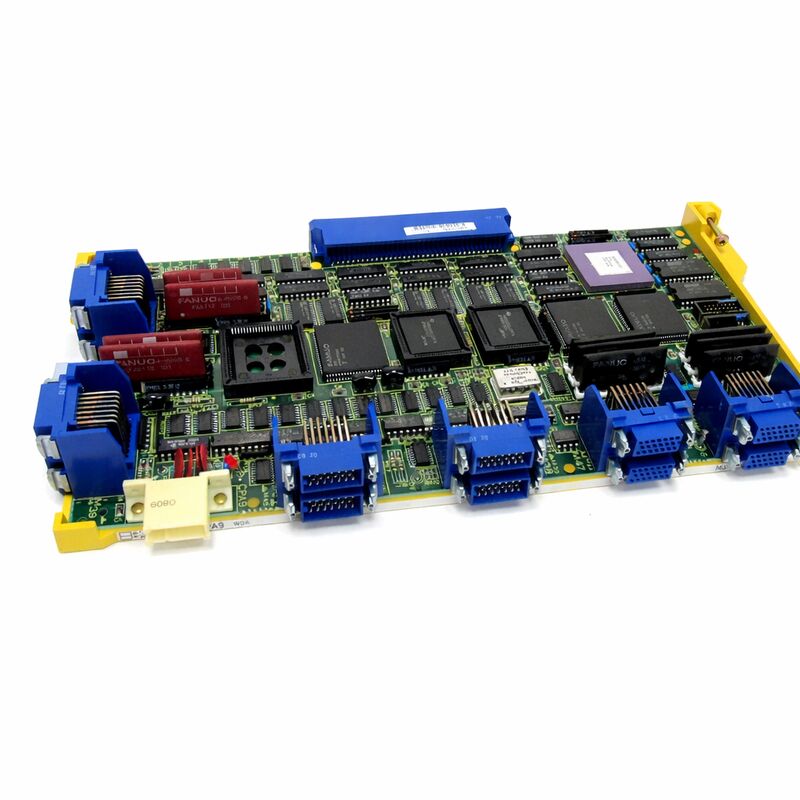

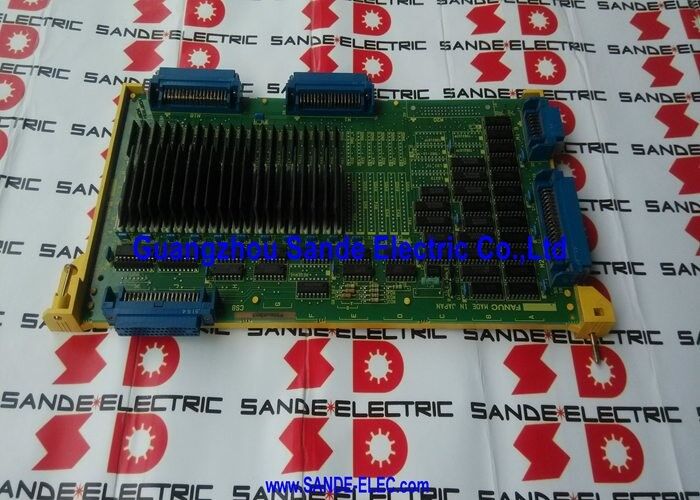

FANUC A16B-2200-0390 | Σειρά 0-C / 0-D / 0-F Πίνακας Σειριακού Άξονα 3/4 Άξονα — Διεπαφή Σερβοκινητήρα Alpha, Πλακέτα Ανατροφοδότησης

Αριθμός Εξαρτήματος: A16B-2200-0390

Διασταυρούμενη Αναφορά: A16B22000390

Κατασκευαστής:FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος:Έλεγχος Άξονα / Πλακέτα Ανατροφοδότησης — Πίνακας Σειριακού Άξονα 3/4 Άξονα

Τι κάνει αυτή η πλακέτα

Το A16B-2200-0390 είναι ο πίνακας ελέγχου σειριακού άξονα 3/4 αξόνων για τα συστήματα CNC της FANUC Σειράς 0-C, 0-D και 0-F. Στην ορολογία της FANUC, ο πίνακας άξονα — που ονομάζεται επίσης πλακέτα ανατροφοδότησης — είναι η πλακέτα που κλείνει τον βρόχο του σερβοκινητήρα: λαμβάνει εντολές θέσης από τον κύριο επεξεργαστή του CNC, διαβάζει την ανατροφοδότηση του κωδικοποιητή από τους ενισχυτές σερβοκινητήρα, υπολογίζει το σφάλμα θέσης και στέλνει διορθωτικές εντολές ταχύτητας πίσω στις μονάδες οδήγησης σε πραγματικό χρόνο.

Χωρίς αυτήν την πλακέτα να λειτουργεί σωστά, το CNC δεν έχει αξιόπιστη εικόνα για το πού βρίσκονται πραγματικά οι άξονες του μηχανήματος. Ο ελεγκτής δεν μπορεί να κλείσει τον βρόχο θέσης, ακολουθούν αμέσως συναγερμοί σερβοκινητήρα και η κίνηση του άξονα είναι αδύνατη.

Αυτή η συγκεκριμένη πλακέτα λειτουργεί στη διαμόρφωση μητρικής πλακέτας 32-bit της πλατφόρμας 0-C/0-D/0-F και χρησιμοποιεί τη σειριακή διεπαφή Τύπου Α για τους ενισχυτές σερβοκινητήρα της σειράς Alpha της FANUC — καλύπτοντας ψηφιακές και σειριακές διαμορφώσεις σερβοκινητήρα/ατράκτου, η οποία είναι η τυπική για μηχανήματα 0-C που αναβαθμίζονται ή κατασκευάζονται με μονάδες της σειράς Alpha.

Η Σειρά 0-C ήταν μία από τις πιο ευρέως διαδεδομένες πλατφόρμες CNC της FANUC στα τέλη της δεκαετίας του 1980 και του 1990. Πολλά μηχανήματα εξοπλισμένα με 0-C παραμένουν σε παραγωγή, γι' αυτό και το A16B-2200-0390 συνεχίζει να διαπραγματεύεται ενεργά στην αγορά ανταλλακτικών CNC. Μονάδες ανταλλαγής, πλεονάζον απόθεμα και υπηρεσίες επισκευής είναι όλες διαθέσιμες.

Διαγνωστικά και Αντικατάσταση

Οι βλάβες της πλακέτας άξονα στην πλατφόρμα 0-C συνήθως παρουσιάζονται ως συναγερμός σερβοκινητήρα 9 (σερβοκινητήρας όχι έτοιμος), συναγερμοί άξονα σε συγκεκριμένα κανάλια ή σφάλματα ανατροφοδότησης θέσης. Πριν καταλήξετε ότι η πλακέτα έχει υποστεί βλάβη:

• Ελέγξτε τη σύνδεση μεταξύ της πλακέτας και της υποδοχής της μητρικής πλακέτας — η διάβρωση ή μια χαλαρή επαφή παράγει παρόμοια συμπτώματα συναγερμού με μια ελαττωματική πλακέτα
• Επαληθεύστε ότι τα καλώδια ανατροφοδότησης από τους ενισχυτές σερβοκινητήρα προς την πλακέτα είναι πλήρως τοποθετημένα και άθικτα
• Εάν μόνο ένας άξονας παρουσιάζει συναγερμό και οι άλλοι είναι φυσιολογικοί, η βλάβη μπορεί να βρίσκεται στον ενισχυτή ή στον κωδικοποιητή αυτού του άξονα αντί για την πλακέτα του άξονα

Μια σοβαρή βλάβη του A16B-2200-0390 — όπου οι συναγερμοί σερβοκινητήρα εμφανίζονται σε όλους τους άξονες ταυτόχρονα και δεν επιλύονται με την επανατοποθέτηση — είναι σαφής ένδειξη ότι η πλακέτα χρειάζεται αντικατάσταση.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το CNC 0-C εμφανίζει συναγερμό σερβοκινητήρα 9 σε όλους τους άξονες. Θα μπορούσε το A16B-2200-0390 να είναι η αιτία;

Ναι. Ο συναγερμός σερβοκινητήρα 9 σε όλους τους άξονες ταυτόχρονα — αντί για έναν μόνο άξονα — υποδεικνύει την πλακέτα του άξονα αντί για έναν μεμονωμένο ενισχυτή σερβοκινητήρα ή κωδικοποιητή. Επανατοποθετήστε πρώτα τη σύνδεση της πλακέτας. Εάν ο συναγερμός επιμένει, η πλακέτα έχει υποστεί βλάβη. Οι συναγερμοί μεμονωμένου άξονα είναι πιο πιθανό να είναι βλάβες ενισχυτή ή κωδικοποιητή.

Ε2: Με ποιους ενισχυτές σερβοκινητήρα είναι συμβατή αυτή η πλακέτα;

Ενισχυτές σερβοκινητήρα FANUC σειράς Alpha (σειριακή διεπαφή Τύπου Α) σε ψηφιακές και σειριακές διαμορφώσεις. Η πλατφόρμα 0-C με αυτήν τη μητρική πλακέτα 32-bit συνήθως λειτουργεί με μονάδες ενισχυτή σερβοκινητήρα (SVM) και μονάδες ενισχυτή ατράκτου (SPM) της σειράς Alpha. Οι αναλογικές διαμορφώσεις είναι συμβατές αλλά σπάνιες σε αυτήν τη γενιά πλακετών.

Ε3: Η αντικατάσταση του A16B-2200-0390 απαιτεί αλλαγές παραμέτρων;

Η ίδια η πλακέτα του άξονα δεν αποθηκεύει παραμέτρους CNC — αυτές βρίσκονται στην SRAM του ελεγκτή. Μετά από μια αντικατάσταση ίδιου τύπου, το CNC διαβάζει τις παραμέτρους του κανονικά. Επαληθεύστε τις ρυθμίσεις των παραμέτρων του σερβοκινητήρα μετά την αντικατάσταση, ιδιαίτερα τον τύπο του κωδικοποιητή και τις ρυθμίσεις της διεπαφής ανατροφοδότησης, για να επιβεβαιώσετε ότι ταιριάζουν με το εγκατεστημένο υλικό.

Ε4: Μπορεί το A16B-2200-0390 να επισκευαστεί σε επίπεδο εξαρτημάτων;

Ναι. Ειδικοί ηλεκτρονικών CNC με εμπειρία σε πλακέτες άξονα 0-C μπορούν να πραγματοποιήσουν επισκευή σε επίπεδο εξαρτημάτων — αντικαθιστώντας ελαττωματικούς οπτοαπομονωτές, ολοκληρωμένα κυκλώματα διεπαφής ανατροφοδότησης ή κατεστραμμένες συνδέσεις. Υπηρεσίες ανταλλαγής και επισκευής είναι ευρέως διαθέσιμες για αυτήν την πλακέτα. Η επισκευή είναι ιδιαίτερα οικονομικά αποδοτική όταν η βλάβη είναι εντοπισμένη και η εναλλακτική είναι η προμήθεια από περιορισμένο πλεονάζον απόθεμα.

Ε5: Πώς επαληθεύεται ένα πλεονάζον A16B-2200-0390 πριν από την εγκατάσταση;

Ζητήστε πιστοποιητικό λειτουργικής δοκιμής από τον προμηθευτή — ιδανικά δοκιμασμένο σε έλεγχο 0-C αντί για απλή δοκιμή ενεργοποίησης στο πάγκο. Επιθεωρήστε την πλακέτα για διάβρωση, κατεστραμμένες κολλήσεις και λυγισμένες ακίδες σύνδεσης πριν την τοποθέτηση. Επανατοποθετήστε όλες τις συνδέσεις σταθερά μετά την εγκατάσταση και επαληθεύστε ότι όλοι οι άξονες ανταποκρίνονται κανονικά πριν επιστρέψετε το μηχάνημα στην παραγωγή.
