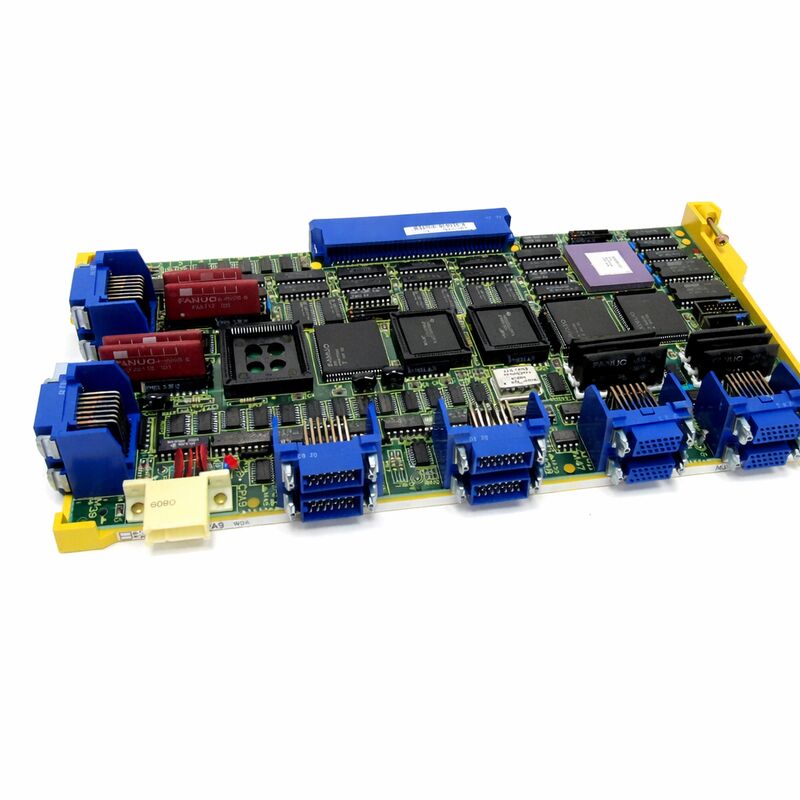

FANUC A16B-2200-0371 | Πλακέτα Ελέγχου CNC Σειράς A16B-2200 — Αυτοματισμός Μηχανών Εργαλείων FANUC, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-2200-0371

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Πλακέτας Ελέγχου CNC

Σειρά Πλακέτας: A16B-2200

Εφαρμογή: Συστήματα ελεγκτών CNC FANUC — αυτοματισμός μηχανών εργαλείων

Επισκόπηση

Η A16B-2200-0371 είναι μια πλακέτα τυπωμένου κυκλώματος από τη σειρά A16B-2200 της FANUC — μια οικογένεια πλακετών ελέγχου CNC που περιλαμβάνει μονάδες ελέγχου άξονα, πλακέτες επικοινωνίας και διεπαφών, πλακέτες μνήμης και γραφικών, καθώς και διάφορες πλακέτες λειτουργιών που εξυπηρετούν τη σειρά ελεγκτών CNC FANUC από τη Σειρά 15 έως τις γενιές 0-series C και D.

Αυτή η σειρά παρήχθη κατά τη διάρκεια μιας από τις πιο παραγωγικές περιόδους της μηχανικής CNC της FANUC, όταν η εταιρεία εξόπλιζε την παγκόσμια βιομηχανία μηχανών εργαλείων με ελεγκτές ικανούς να διαχειριστούν την πολυπλοκότητα της σύγχρονης μηχανικής κατεργασίας πολλαπλών αξόνων, της σειριακής επικοινωνίας σερβοκινητήρων και του αυτοματισμού μηχανών βασισμένου σε PMC.

Η σειρά A16B-2200 καλύπτει πλακέτες ειδικών λειτουργιών που συνδέονται στην πλάτη του ελεγκτή παράλληλα με την κύρια ή την κεντρική πλακέτα CPU. Κάθε πλακέτα της σειράς έχει καθορισμένο ρόλο: ορισμένες διαχειρίζονται την επικοινωνία υψηλής ταχύτητας μεταξύ του CNC και των ψηφιακών σερβοκινητήρων. άλλες διαχειρίζονται τα σήματα εισόδου/εξόδου μεταξύ του ελεγκτή και της καλωδίωσης πεδίου του μηχανήματος. άλλες διαχειρίζονται την αποθήκευση μνήμης, την επεξεργασία γραφικών ή την επικοινωνία με εξωτερικές συσκευές.

Η συγκεκριμένη λειτουργία που εξυπηρετεί η A16B-2200-0371 την τοποθετεί εντός της διαμόρφωσης του ελεγκτή για την οποία σχεδιάστηκε.

Βασικές Προδιαγραφές

Σειρά A16B-2200 — Μια Γενιά Μηχανικής Πλακετών CNC

Η σειρά A16B-2200 είναι η γενιά πλακετών CNC που σχετίζεται με τις πλατφόρμες Series 15 και τις σύγχρονες 0-series της FANUC — μια περίοδος κατά την οποία η FANUC μεταβαλλόταν από αναλογικά σε ψηφιακά συστήματα σερβο, εισήγαγε σειριακή επικοινωνία άξονα και κατασκεύαζε την αρχιτεκτονική υλικού για την υψηλής απόδοσης μηχανική κατεργασία πολλαπλών αξόνων που η βιομηχανία απαιτούσε όλο και περισσότερο.

Εντός αυτής της σειράς, η λειτουργική ποικιλία είναι σημαντική. Οι πλακέτες άξονα της οικογένειας A16B-2200 διαχειρίζονται τους κύκλους ενημέρωσης σερβο — λαμβάνουν εντολές θέσης από την παρεμβολή του CNC και τις μεταφράζουν σε σήματα PWM ή σειριακά που χρειάζονται οι ενισχυτές σερβο.

Άλλες πλακέτες της σειράς εξυπηρετούν τη διεπαφή του μηχανήματος: διαχειρίζονται τις διακριτές εισόδους και εξόδους που συνδέουν τον ελεγκτή με τους υδραυλικούς σωλήνες του μηχανήματος, τους διακόπτες ορίου, τους μηχανισμούς αλλαγής εργαλείων και τον πίνακα χειριστή.

Οι πλακέτες επικοινωνίας παρέχουν διεπαφές RS-232C και άλλες σειριακές για μεταφορά προγραμμάτων και λειτουργία DNC.

Η A16B-2200-0371 συμβάλλει με τη συγκεκριμένη λειτουργία της σε αυτό το οικοσύστημα.

Ο ρόλος της πλακέτας εντός της αρχιτεκτονικής του ελεγκτή που εξυπηρετεί την διακρίνει από άλλες πλακέτες της σειράς, και η αντιστοίχιση της σωστής πλακέτας με τη σωστή διαμόρφωση ελεγκτή είναι η θεμελιώδης απαίτηση για οποιαδήποτε αντικατάσταση.

Εργασία με Πλακέτες Παλαιότερης Σειράς A16B-2200

Οι πλακέτες της σειράς A16B-2200 είναι παλαιότερα εξαρτήματα — δεν παράγονται πλέον, αλλά είναι ακόμα απαραίτητες για χιλιάδες μηχανές εργαλείων που λειτουργούν παγκοσμίως. Μηχανές κατασκευασμένες γύρω από τις πλατφόρμες CNC Series 15 και 0-C/0-D κατά τα έτη παραγωγής τους αντιπροσωπεύουν σημαντικές επενδύσεις κεφαλαίου που οι ιδιοκτήτες τους σκοπεύουν να διατηρήσουν σε λειτουργία. Τα ηλεκτρονικά ελέγχου, όχι η μηχανική δομή, συνήθως περιορίζουν τη διάρκεια ζωής αυτών των μηχανών.

Η αλυσίδα εφοδιασμού της δευτερογενούς αγοράς για τις πλακέτες της σειράς A16B-2200 είναι καλά εδραιωμένη. Δοκιμασμένες πλεονάζουσες μονάδες από αποσυναρμολογημένους ελεγκτές είναι διαθέσιμες από εξειδικευμένους προμηθευτές ανταλλακτικών CNC.

Επαγγελματικές υπηρεσίες ανακατασκευής — που περιλαμβάνουν αντικατάσταση πυκνωτών, καθαρισμό επαφών και λειτουργικό έλεγχο σε αντιπροσωπευτικό σύστημα CNC — επεκτείνουν σημαντικά τη διάρκεια ζωής. Η επισκευή σε επίπεδο πλακέτας αντιμετωπίζει συγκεκριμένες βλάβες εξαρτημάτων. Μεταξύ αυτών των επιλογών, οι περισσότερες πλακέτες της σειράς A16B-2200 μπορούν να παραμείνουν λειτουργικές όσο η μηχανή που εξυπηρετούν συνεχίζει να παράγει.

Ο εντοπισμός της σωστής πλακέτας απαιτεί τον ακριβή αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας.

Η σειρά A16B-2200 περιέχει πολλές παραλλαγές, και πλακέτες που φαίνονται φυσικά παρόμοιες μπορούν να εξυπηρετούν εντελώς διαφορετικές λειτουργίες στον ελεγκτή. Αριθμοί εξαρτημάτων που διαφέρουν ακόμη και κατά ένα ψηφίο δεν είναι εναλλάξιμοι.

Διάγνωση Βλαβών και Αντικατάσταση

Μια ελαττωματική πλακέτα της σειράς A16B-2200 παράγει συναγερμούς στην λειτουργική περιοχή που εξυπηρετεί. Μια βλάβη στην πλακέτα άξονα παράγει συναγερμούς σερβο. Μια βλάβη στην πλακέτα εισόδου/εξόδου παράγει σφάλματα επικοινωνίας εισόδου/εξόδου.

Μια βλάβη στην πλακέτα μνήμης μπορεί να εμποδίσει την αρχικοποίηση του ελεγκτή. Ο εντοπισμός του κωδικού συναγερμού και της κατηγορίας συναγερμού — σερβο, PMC, I/O, σύστημα — είναι το πρώτο βήμα για τον εντοπισμό ποια πλακέτα στον ελεγκτή χρειάζεται προσοχή.

Πριν αντικαταστήσετε την ύποπτη πλακέτα, επανατοποθετήστε την και καθαρίστε τις επαφές του συνδέσμου της.

Ένα σημαντικό ποσοστό φαινομενικών βλαβών πλακέτας είναι στην πραγματικότητα προβλήματα σε επίπεδο συνδέσμου.

Εάν η επανατοποθέτηση επιλύσει τη βλάβη, δεν απαιτείται αντικατάσταση πλακέτας. Εάν η βλάβη επιμένει, και εάν υπάρχει διαθέσιμη μια επιβεβαιωμένα καλή υποκατάστατη πλακέτα για δοκιμή εναλλαγής, αυτός είναι ο πιο οριστικός τρόπος για να επιβεβαιωθεί ότι η βλάβη βρίσκεται στην πλακέτα και όχι στην πλάτη ή στο συνδεδεμένο κύκλωμα.

Συχνές Ερωτήσεις

Ε1: Ο συναγερμός CNC υποδεικνύει βλάβη στη λειτουργική περιοχή που εξυπηρετεί η A16B-2200-0371. Πώς μπορώ να επιβεβαιώσω ότι η πλακέτα είναι η πηγή της βλάβης πριν παραγγείλω αντικατάσταση;

Ξεκινήστε επανατοποθετώντας την πλακέτα και καθαρίζοντας τις επαφές του ακροδέκτη της. Επανελέγξτε. Εάν ο συναγερμός επιμένει, συμβουλευτείτε το εγχειρίδιο συντήρησης του ελεγκτή για να εντοπίσετε τυχόν σημεία δοκιμής στην πλακέτα και τυχόν διαδικασίες διάγνωσης που σχετίζονται με τον συγκεκριμένο συναγερμό.

Εάν μια επιβεβαιωμένα καλή ισοδύναμη πλακέτα είναι διαθέσιμη για προσωρινή αντικατάσταση, η δοκιμή εναλλαγής επιβεβαιώνει ή αποκλείει οριστικά την πλακέτα ως πηγή βλάβης.

Εάν όχι, και όλες οι άλλες αιτίες έχουν αποκλειστεί, προχωρήστε στην αντικατάσταση.

Ε2: Εγκαταστάθηκε μια ανακατασκευασμένη A16B-2200-0371. Ο αρχικός συναγερμός επιλύθηκε, αλλά εμφανίστηκε αμέσως ένας διαφορετικός συναγερμός. Τι υποδεικνύει αυτό;

Ένας νέος, διαφορετικός συναγερμός μετά την αντικατάσταση της πλακέτας που επιλύει τον αρχικό συναγερμό συνήθως σημαίνει είτε μια δευτερεύουσα βλάβη που καλύφθηκε από την αρχική, είτε μια ασυμφωνία παραμέτρων/διαμόρφωσης μεταξύ της πλακέτας αντικατάστασης και του ελεγκτή.

Ελέγξτε εάν η πλακέτα αντικατάστασης έχει τη σωστή αναθεώρηση υλικού. Επανεξετάστε την τεκμηρίωση του νέου συναγερμού.

Εάν ο νέος συναγερμός σχετίζεται με θέμα διαμόρφωσης ή παραμέτρων, αντιμετωπίστε πρώτα την παράμετρο.

Ε3: Πώς πρέπει να αποθηκεύεται μια εφεδρική A16B-2200-0371;

Η αντιστατική συσκευασία είναι απαραίτητη — οι γυμνές πλακέτες είναι ευάλωτες σε ζημιές από ηλεκτροστατική εκκένωση κατά την αποθήκευση. Διατηρήστε την πλακέτα σε σταθερή θερμοκρασία, περιβάλλον χαμηλής υγρασίας. Αποφύγετε τον κύκλο θερμοκρασίας. Επισημάνετε σαφώς με τον αριθμό εξαρτήματος, την αναθεώρηση και την ημερομηνία αποθήκευσης.

Επιθεωρείτε ετησίως για τυχόν σημάδια διάβρωσης ή υποβάθμισης εξαρτημάτων.

Για μακροχρόνια αποθήκευση, περιοδικός έλεγχος λειτουργίας επιβεβαιώνει ότι η πλακέτα παραμένει λειτουργική.

Ε4: Το μηχάνημα είναι 25 ετών και η A16B-2200-0371 δεν είναι πλέον διαθέσιμη από τη FANUC. Ποιες είναι οι επιλογές για την προμήθεια αντικατάστασης;

Η ανεξάρτητη αγορά ανταλλακτικών CNC είναι η κύρια πηγή για παλαιότερες πλακέτες της σειράς A16B-2200.

Εξειδικευμένοι προμηθευτές διαθέτουν δοκιμασμένο πλεονάζον απόθεμα από αποσυναρμολογημένα μηχανήματα, προσφέρουν υπηρεσίες ανταλλαγής και σε πολλές περιπτώσεις μπορούν να πραγματοποιήσουν επισκευές σε επίπεδο πλακέτας.

Ορισμένοι προμηθευτές προσφέρουν επίσης αναβαθμίσεις CNC σε επίπεδο συστήματος που αντικαθιστούν ολόκληρη τη μονάδα ελεγκτή με σύγχρονο ισοδύναμο υλικό — μια επιλογή που εξαλείφει εντελώς το πρόβλημα διαθεσιμότητας παλαιότερων πλακετών, αν και με υψηλότερο αρχικό κόστος.

Ε5: Το CNC επανεκκινείται περιστασιακά χωρίς να εμφανίζεται κωδικός συναγερμού. Το τροφοδοτικό έχει επιβεβαιωθεί ότι είναι καλό. Θα μπορούσε η A16B-2200-0371 να είναι υπεύθυνη;

Ανεξήγητες επανεκκινήσεις χωρίς κωδικούς συναγερμού προκαλούνται συχνά από οριακές τάσεις τροφοδοσίας που φτάνουν στην πλακέτα — είτε από ένα τροφοδοτικό που είναι εντός προδιαγραφών υπό κανονικές συνθήκες αλλά οριακό υπό φορτίο, είτε από έναν υποβαθμισμένο πυκνωτή αποσύζευξης στην ίδια την πλακέτα που επιτρέπει παροδικές πτώσεις τάσης να διακόψουν στιγμιαία τη λογική της πλακέτας.

Μετρήστε την τάση τροφοδοσίας στους συνδέσμους εισόδου τροφοδοσίας της πλακέτας, όχι μόνο στην έξοδο του τροφοδοτικού.

Εάν η τάση είναι σταθερή στο τροφοδοτικό αλλά όχι στην πλακέτα, ο σύνδεσμος ή ένας πυκνωτής στην πλευρά της πλακέτας είναι η πιθανή αιτία.
