Δελτίο PC A16B-2200-0361 Α16B22000361 Α16B-22OO-O361

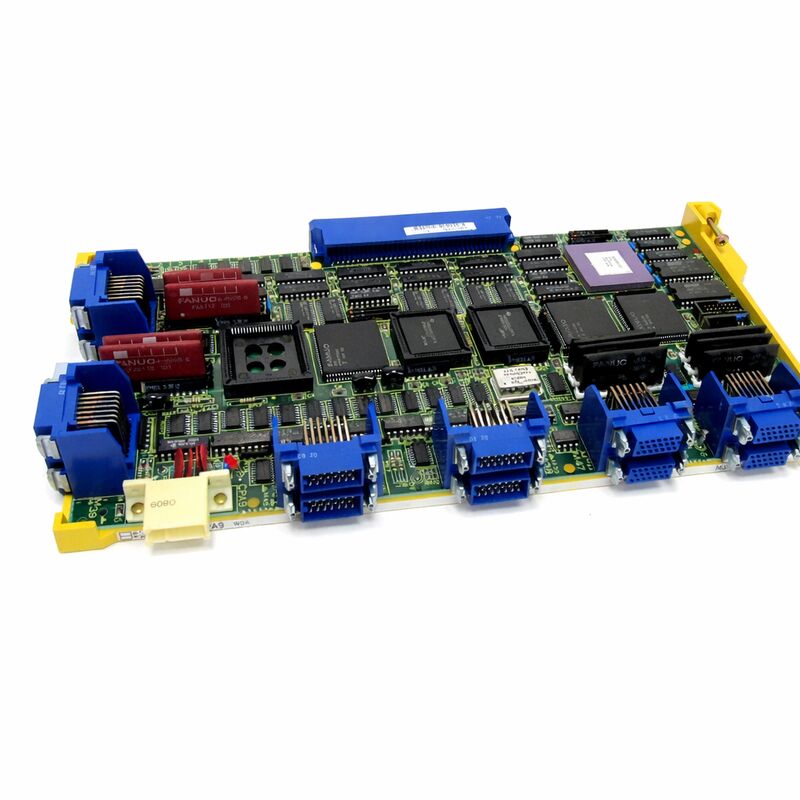

Πλακέτα Ψηφιακού Σερβο Ελεγκτή 2 Αξόνων FANUC A16B-2200-0361

Εάν το σύστημα ελέγχου χρησιμοποιεί μια πρώιμη ψηφιακή διάταξη αξόνων της σειράς FANUC 0, η πλακέτα που διαχειρίζεται τον έλεγχο των αξόνων είναι συχνά πιο σημαντική από τον ίδιο τον ενισχυτή. Το A16B-2200-0361 περιγράφεται σταθερά ως πλακέτα ελέγχου 2 αξόνων, κάρτα άξονα, ή πλακέτα ψηφιακού σερβο ελεγκτή 1-2 αξόνων, και πολλές καταχωρήσεις το συνδέουν με περιβάλλοντα ελέγχου 32-bit 0T / 0-C / 0C/F/00C.

Ένας ειδικός επισκευών σημειώνει επίσης ότι αυτή η πλακέτα συνήθως τοποθετείται σε μια παλαιότερη κύρια πλακέτα 32-bit και χρησιμοποιείται σε διαμορφώσεις Σειράς 0 Μοντέλο C, όπου παρέχει μια διεπαφή σερβο PWM για σερβο οδηγούς σειράς S και ενισχυτές σερβο σειράς C. Αυτό δίνει σε αυτό το εξάρτημα έναν σαφώς καθορισμένο ρόλο: είναι μια πλακέτα ελέγχου σερβο άξονα για μηχανές που εξακολουθούν να βασίζονται στην αρχική ψηφιακή δομή σερβο της σειράς 0.

Σύνοψη Δεδομένων Προϊόντος

Τυπικές Χρήσεις

Το A16B-2200-0361 είναι πιο σχετικό σε συστήματα CNC FANUC σειράς 0 όπου ένας ή δύο ψηφιακοί σερβο άξονες ελέγχονται μέσω της αρχικής διάταξης καρτών αξόνων. Είναι συνήθως κατάλληλο για αντικατάσταση κάρτας άξονα, επισκευή ψηφιακού σερβο ελέγχου, και εργασίες συντήρησης σε πρώιμους 32-bit ελέγχους σειράς 0.

Επειδή αυτή η πλακέτα συνδέεται με το επίπεδο ελέγχου των αξόνων, χρησιμοποιείται καλύτερα όπου το υπόλοιπο του ελέγχου παραμένει στην ίδια οικογένεια και δεν υπάρχει ανάγκη ανασχεδιασμού της αρχιτεκτονικής του οδηγού. Στην πράξη, ταιριάζει σε εργαλειομηχανές που εξακολουθούν να βασίζονται σε παλαιότερο υλικό ελέγχου FANUC και απαιτούν αποκατάσταση σε επίπεδο πλακέτας αντί για πλήρη μετατροπή ελέγχου. Η τελευταία πρόταση είναι ένα τεκμηριωμένο συμπέρασμα από τον τύπο της πλακέτας και τις αναφορές οικογένειας ελέγχου.

Συχνές Ερωτήσεις

Ε1. Τι τύπος πλακέτας είναι το A16B-2200-0361;
Είναι μια πλακέτα ψηφιακού σερβο ελεγκτή 2 αξόνων, που περιγράφεται επίσης ως κάρτα άξονα ή πλακέτα σερβο 1-2 αξόνων. Οι καταχωρήσεις την συνδέουν επανειλημμένα με περιβάλλοντα ελέγχου 32-bit 0T / 0-C / 0C/F/00C.

Ε2. Τι κάνει αυτή η πλακέτα στο σύστημα;
Αυτή η πλακέτα χειρίζεται την πλευρά ελέγχου των αξόνων του CNC. Ένας ειδικός επισκευών την περιγράφει ως ψηφιακή πλακέτα αξόνων που είναι τοποθετημένη σε μια παλαιότερη κύρια πλακέτα 32-bit, όπου παρέχει λειτουργίες διεπαφής σερβο PWM για οδηγούς σειράς S και ενισχυτές σερβο σειράς C.

Ε3. Τι πρέπει να ελεγχθεί κατά την επιλογή του A16B-2200-0361;
Επιβεβαιώστε τον ακριβή αριθμό πλακέτας, την γενιά ελέγχου, και εάν η μηχανή χρησιμοποιεί ψηφιακή διαμόρφωση σερβο της σειράς 0 με πλακέτα 1-2 αξόνων. Είναι επίσης σημαντικό να επαληθεύσετε το εγκατεστημένο στυλ κύριας πλακέτας και εάν το τμήμα σερβο είναι κατασκευασμένο γύρω από την ίδια διάταξη καρτών αξόνων 32-bit.

Ε4. Πώς πρέπει να ερμηνευτεί η περιγραφή “2-άξονες / 32-bit / 0C”;
Κάθε μέρος αυτής της περιγραφής έχει σημασία. Το “2-άξονες” υποδεικνύει τη χωρητικότητα ελέγχου της πλακέτας, το “32-bit” υποδεικνύει τη γενιά ελέγχου, και οι αναφορές 0C / 0T / 00C προσδιορίζουν την οικογένεια ελέγχου μηχανής με την οποία σχετίζεται η πλακέτα. Μια πλακέτα που ταιριάζει μόνο στη διάταξη του συνδετήρα αλλά όχι στη γενιά ελέγχου δεν είναι ασφαλής υποκατάστατο.

Ε5. Πώς πρέπει να διαγνωστούν τα σφάλματα πριν από την αντικατάσταση αυτής της πλακέτας;
Ξεκινήστε διακρίνοντας προβλήματα κάρτας άξονα από προβλήματα πλευράς ενισχυτή. Εάν η μηχανή παρουσιάζει αστάθεια ελέγχου άξονα ενώ το τμήμα ισχύος του ενισχυτή είναι ακόμα λειτουργικό, ή εάν η επηρεαζόμενη διαδρομή άξονα ταιριάζει με το εύρος ελέγχου 1-2 αξόνων της πλακέτας, η πλακέτα γίνεται ισχυρότερος υποψήφιος. Είναι επίσης χρήσιμο να επιβεβαιώσετε εάν το εγκατεστημένο σύστημα είναι μια παλαιότερη εγκατάσταση κύριας πλακέτας 32-bit πριν αντικαταστήσετε την πλακέτα άξονα.
