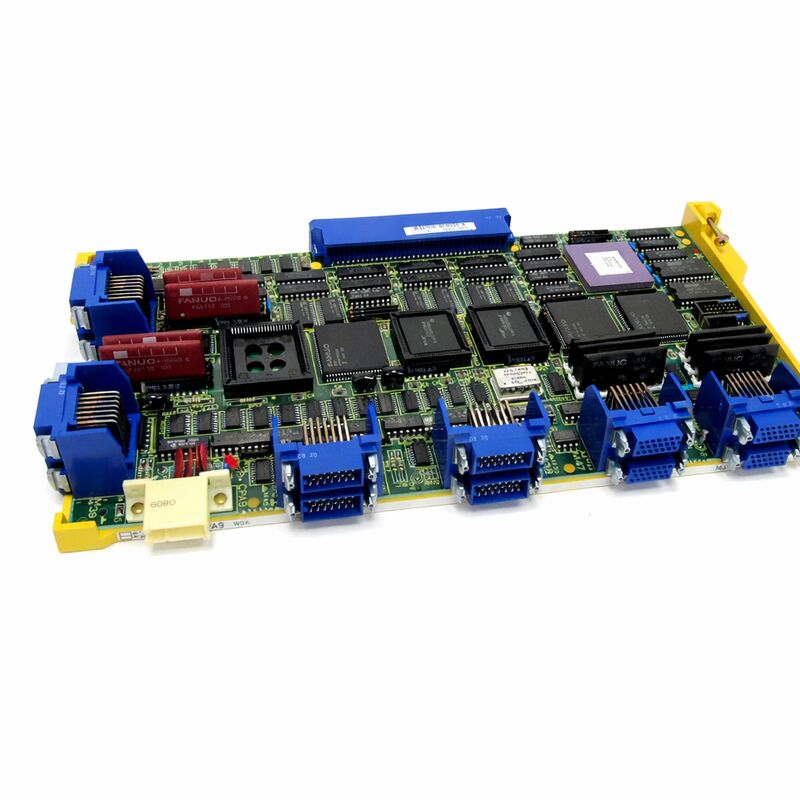

Δελτίο υπολογιστών άξονα A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 ∙ 3/4 ψηφιακή κάρτα άξονα ∙ 32-bit FANUC 0-C έλεγχο / 40 MHz / 0C, 0D, 0F πλατφόρμες

Η πλατφόρμα FANUC 0-C

Η σειρά FANUC 0-C ήταν η συμπαγή πλατφόρμα CNC 32 bit της FANUC για μικρά και μεσαία εργαλεία μηχανών μέχρι τη δεκαετία του 1990, καλύπτοντας γύρους, κέντρα επεξεργασίας και τριβές που κατασκευάστηκαν γύρω από το 0C, 0D,και 0F προδιαγραφές ελέγχουΗ γενιά 0-C εισήγαγε επεξεργασία 32-bit στην συμπαγή αρχιτεκτονική CNC της FANUC, και η A16B-2200-0360 είναι μία από τις κάρτες ελέγχου άξονα που έκαναν αυτή την αρχιτεκτονική να λειτουργεί.

Στο μοντελοποιημένο σχεδιασμό 0-C, η κύρια πλακέτα χειρίζεται τη συνολική επεξεργασία CNC, ενώ οι ειδικές κάρτες άξονα διαχειρίζονται τους κυκλούς κίνησης servo και spindle.Το A16B-2200-0360 χειρίζεται έως και 3 ή 4 ψηφιακούς άξονες. Ο συγκεκριμένος αριθμός εξαρτάται από την αρχική διαμόρφωση άξονα του μηχανήματος.Στα 40 MHz, ανήκει στο πιο ικανό άκρο του εύρους κάρτας 0-C άξονα· η ταχύτητα επεξεργασίας καθορίζει πόσο σφιχτά λειτουργούν οι κυκλώσεις servo και πόσο γρήγορα η κάρτα ανταποκρίνεται στις εντολές άξονα.

Όταν η κάρτα άξονα αποτυγχάνει σε ένα από αυτά τα CNC, το τμήμα κίνησης πέφτει κάτω - το μηχάνημα δεν μπορεί να λειτουργήσει.Η A16B-2200-0360 είναι η σωστή αντικατάσταση που αποκαθιστά την αρχική διαμόρφωση άξονα χωρίς αλλαγές στο λογισμικό ελέγχου ή καλωδίωση.

Βασικές προδιαγραφές

Τρεις προδιαγραφές, μία απόφαση επιλογής

"άξονας 3/4"Η κάρτα αυτή ελέγχει ταυτόχρονα 3 ή 4 ψηφιακούς άξονες servo/spindle.Μια κάρτα 2 άξων ή μια κάρτα ανάλογου άξονα από την ίδια οικογένεια A16B-2200 εξυπηρετεί διαφορετικές θέσεις και δεν αποτελεί υποκατάστατο.

32bit 0-CΗ κάρτα αυτή ταιριάζει με την αρχιτεκτονική της κύριας πλακέτας 0-C. Δεν είναι συμβατή με τις γενιές CNC 0i, 16i ή 18i i-Series,ούτε με τις παλαιότερες 8-bit πλατφόρμες 0-A ή 0-B.

"40 MHz"Η κατηγορία επεξεργασίας: εντός της σειράς A16B-2200, οι κάρτες με διαφορετικές ταχύτητες ρολογιού εξυπηρετούν διαφορετικά επίπεδα απόδοσης.Η ονομασία 40 MHz αποτελεί μέρος της ταυτότητας της κάρτας και πρέπει να αντιστοιχεί στις προδιαγραφές της αρχικής εγκατεστημένης κάρτας.

Πριν παραγγείλετε 5 έλεγχοι

Η επιβεβαίωση της αντικατάστασης A16B-2200-0360 από το εγκατεστημένο μηχάνημα διαρκεί λιγότερο από πέντε λεπτά και εξαλείφει τα πιο συνηθισμένα λάθη παραγγελίας:

1. Διαβάστε την ετικέτα της εγκατεστημένης κάρταςΟι παρακείμενες παραλλαγές A16B-2200 μπορούν να έχουν παρόμοια εμφάνιση ενώ εξυπηρετούν διαφορετικές λειτουργίες.
2. Επιβεβαιώστε 32-bit 0-C έλεγχο∆εδοκιμάστε ότι η μηχανή CNC είναι της γενιάς 0-C (όχι 0i, 16i ή οποιαδήποτε άλλη σειρά).
3. Επιβεβαιώστε την κάρτα ψηφιακού (όχι αναλογικού) άξοναΗ πλατφόρμα 0-C χρησιμοποιεί τόσο ψηφιακές όσο και αναλογικές κάρτες άξονα σε διαφορετικές διαμορφώσεις.
4. Διαχωρισμός σφάλματος κάρτας άξονα από σφάλμα ενισχυτήΕάν το μοτίβο σφάλματος περιορίζεται στην πορεία ελέγχου άξονα (οι συναγερμοί δείχνουν στο στρώμα υπολογισμού κυκλώματος σέρβο και όχι σε μια συγκεκριμένη μονάδα κίνησης), η κάρτα άξονα είναι ο πιθανός ύποπτος.
5. Ελέγξτε αν υπάρχουν παρακείμενες εκδόσεις καρτών στην αρχιτεκτονική 0-C, η κύρια πλακέτα και η κάρτα άξονα επικοινωνούν στενά· ελέγξτε αν η κύρια πλακέτα λειτουργεί κανονικά πριν αντικαταστήσετε την κάρτα άξονα.

Γενικές ερωτήσεις

Ε1: Τι σημαίνει η ονομασία 3/4? Είναι μια κάρτα 3 άξων ή 4 άξων;

Η κάρτα υποστηρίζει έως και 4 κανάλια ψηφιακού άξονα.Η συγκεκριμένη ανάθεση άξονα εξαρτάται από την αρχική εγκατάσταση της μηχανήςΗ κάρτα δεν χρειάζεται να αλλάζει μεταξύ διαμορφώσεων 3-άξονων και 4-άξονων ̇ ο αριθμός των άξονων ορίζεται στις παραμέτρους CNC.

Ε2: Είναι το A16B-2200-0360 συμβατό με τα χειριστήρια FANUC 0i-C ή 16i;

Όχι. Αυτή η κάρτα είναι ειδική για την πλατφόρμα FANUC 0-C 32-bit. Τα χειριστήρια CNC της σειράς i 0i, 16i, 18i και σχετικά χρησιμοποιούν διαφορετική αρχιτεκτονική και διαφορετικές σειρές καρτών άξονα.Η σειρά A16B-2200 δεν είναι διασταυρούμενη εγκατάσταση σε χειριστήρια της σειράς i..

Ερώτηση 3: Οι συναγερμοί μηχανών σε όλους τους ελέγχονται άξονες ταυτόχρονα.

Ταυτόχρονοι συναγερμοί σε όλους τους άξονες δείχνουν στο κοινό στρώμα ελέγχου άξονα ∙ ο A16B-2200-0360 είναι ο κύριος ύποπτος.επίσης να ελέγξετε τις τάσεις τροφοδοσίας που παραδίδονται στην κάρτα άξονα και να επαληθεύσετε ότι η κύρια πλακέτα δεν παράγει προγενέστερα σφάλματα που εξαπλώνονται στην κάρτα άξονα.

Ε4: Μπορεί η A16B-2200-0360 από διαφορετικό μηχάνημα 0-C να χρησιμοποιηθεί ως αντικατάσταση;

Ναι, υπό την προϋπόθεση ότι φέρει τον ίδιο αριθμό εξαρτήματος A16B-2200-0360 και επιβεβαιώθηκε ότι λειτουργεί πριν από την αφαίρεση από τη συσκευή δότη.Η κάρτα δεν αποθηκεύει μηχανή-ειδικές παραμέτρους παραμέτρους CNC διατηρούνται στην μονάδα ελέγχου SRAMΜετά την τοποθέτηση του ανταλλακτικού, οι παραμέτροι δεν επηρεάζονται και δεν απαιτείται επανεισαγωγή, υπό την προϋπόθεση ότι η μονάδα SRAM είναι ανέπαφη.

Ε: Η A16B-2200-0360 έχει διακοπεί. Πώς προκύπτει μια αξιόπιστη μονάδα;

Μέσα από το FANUC 0-C aftermarket ̇ ειδικούς σε ανταλλακτικά CNC FANUC και δοκιμασμένους αντιπροσώπους πλεονάσματος.Απαιτείται ασφαλής συσκευασία ESD για αποστολή και αποθήκευσηΓια τα μηχανήματα που εξακολουθούν να χρησιμοποιούν χειριστήρια 0-C στην παραγωγή, η διατήρηση μιας εφεδρικής κάρτας άξονα επί τόπου είναι μια πρακτική προφύλαξη.
