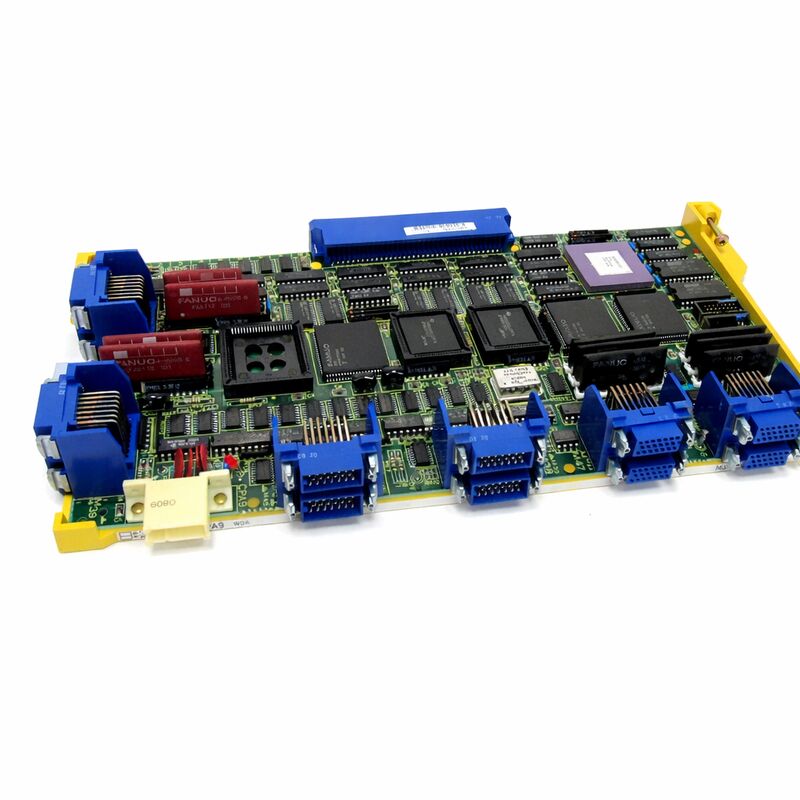

Πίνακας κυκλωμάτων Fanuc PC A16B-2200-0220 A16B-22OO-O22O A16B22000220

FANUC A16B-2200-0220 3/4 άξονα PCB για έλεγχο 0-C

Εάν το σύστημα ελέγχου είναι χτισμένο γύρω από την αρχική αρχιτεκτονική FANUC 0-C 16 bit, η πλακέτα άξονα πρέπει να ταιριάζει στενά με την αρχική δομή κίνησης.Πίνακας ελέγχου 16 bit με 3/4 άξοναγιαFANUC 0-Cσυστήματα.

Περιγράφεται ως μια περιφερειακή πλακέτα που προσαρμόζεται στο0-C κύρια πλακέτα, παρέχει3 ή 4 κανάλια 16-bit servo control, και χρησιμοποιείται μεΑ20Β-1002-0360ήΑ20Β-1003-0750Είναι επίσης συνδεδεμένο μεΑ06Β-6057καιΑ06Β-6058Οικογένειες κινητήρων σερβο.

Αυτός ο πίνακας ανήκει στο στρώμα ελέγχου κίνησης, όχι στο τμήμα γραφικών, I/O ή μνήμης.

Στην πράξη, είναι η πλακέτα που είναι υπεύθυνη για τη διαχείριση τριών ή τεσσάρων άξονων εντός της πλατφόρμας ελέγχου 0 °C,Το οποίο το καθιστά ένα ακριβές ανταλλακτικό για εγκατεστημένα παλιά 16bit συστήματα που εξακολουθούν να βασίζονται σε αυτή την αρχική ρύθμιση ελέγχου..

Τεχνικά δεδομένα

Σενάρια εφαρμογής

Το A16B-2200-0220 χρησιμοποιείται σεFANUC 0-C χειριστήρια επεξεργασίας και στροφήςόταν το εγκατεστημένο σύστημα απαιτείΤριάξονα ή τετραάξονα ψηφιακά χειριστήριασε μια 16-bit πλατφόρμα.

Είναι κατάλληλο για αντικατάσταση πίνακα άξονα, αποκατάσταση ελέγχου 0-C και εργασίες συντήρησης σε μηχανές που εξακολουθούν να χρησιμοποιούν την αρχική ρύθμιση 0-C master και ψηφιακό ενισχυτή σερβο.

Πλεονεκτήματα του προϊόντος

Ένα σημαντικό πλεονέκτημα αυτής της πλακέτας είναι ότι το πεδίο εφαρμογής της είναι πολύ σαφές: 0-C, 16-bit, 3/4-άξονας έλεγχος.

Αυτό διευκολύνει την ακριβή αντιστοιχία σε παλαιούς ελέγχους.

Ένα άλλο πλεονέκτημα είναι ότι συνδέεται άμεσα με γνωστές κυριότερες πλακέτες και οικογένειες ενισχυτών σερβο,που διευκολύνει τη στενή επιλογή και μειώνει τον κίνδυνο σύγχυσης με άλλες κάρτες 0-series axis.

Γενικές ερωτήσεις

Ε. Τι είδος σανίδας είναι η Α16Β-2200-0220;
Είναι έναΠίνακας ελέγχου 16bit 3/4-άξονωνγιαFANUC 0-CΣυνδέεται με την κυριαρχική πλακέτα 0-C και παρέχει πολυάξιο έλεγχο.

Ε2. Τι κάνει αυτό το διοικητικό συμβούλιο στο σύστημα;
Ο ρόλος του είναι να ελέγχει 3 ή 4 άξονες σερβοενέργειας εντός της δομής ελέγχου 0-C. Ανήκει στο τμήμα ελέγχου κίνησης και λειτουργεί με την ψηφιακή διάταξη servo drive του συστήματος.

Ε3. Τι πρέπει να ελέγχεται κατά την επιλογή του A16B-2200-0220;
Ελέγξτε τον ακριβή αριθμό μέρους, επιβεβαιώστε τη χρήση της μηχανήςFANUC 0-C 16-bit χειριστήριο, ελέγχει εάν η αίτηση είναι3 ή 4 άξονες, και να επιβεβαιώσει την εγκατεστημένη κύρια επιφάνεια και την οικογένεια servo drive.Α20Β-1002-0360καιΑ20Β-1003-0750, και το συμβούλιο συνδέεται μεΑ06Β-6057 / Α06Β-6058Οδηγούν οικογένειες.

Ε4. Πώς πρέπει να κατανοηθεί η βασική προδιαγραφή;
Ο άξονας 3/4 ορίζει το πεδίο ελέγχου άξονα και ο 16-bit 0-C ορίζει την γενιά ελέγχου και την πλατφόρμα.

Ε. Πώς θα πρέπει να διαγνωστούν τα ελαττώματα πριν αντικατασταθεί αυτή η πλακέτα;
Η πρακτική διάγνωση ξεκινά με τη διάκριση ενόςσφάλμα πίνακα άξονααπό ένασφάλμα του ενισχυτή σέρβοήέκδοση master-boardΕάν το μηχάνημα είναι ένα σύστημα 0-C και τα προβλήματα ελέγχου άξονα περιορίζονται στα κανάλια που διαχειρίζονται αυτή η πλακέτα, ενώ το υπόλοιπο σύστημα ελέγχου παραμένει σταθερό,το PCB 3/4 άξονα γίνεται ισχυρότερος υποψήφιος αντικαταστάτης.
