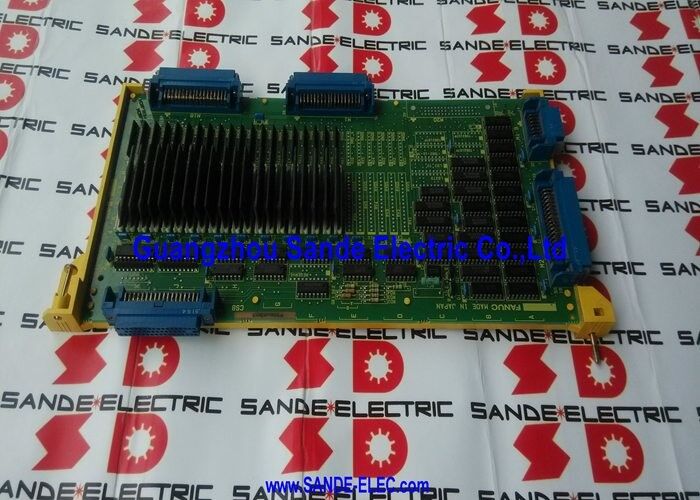

A16B-2200-0090 | FANUC Series 15 / 150 4-Channel Digital Axis Control Board — 6058 / 6066 Drive Interface / PWM / 15-MA / 15-TA / Up to 16-Axis

FANUC Series 15 — High-Axis-Count CNC για σύνθετες μηχανές

Η σειρά FANUC 15 (και η παραλλαγή της 150) ήταν η κορυφαία πλατφόρμα CNC της FANUC για σύνθετες εργαλειομηχανές υψηλών αξόνων κατά την εποχή παραγωγής της. Ενώ τα περισσότερα κέντρα κατεργασίας και τόρνοι απαιτούν 3 έως 5 άξονες, η Σειρά 15 σχεδιάστηκε ειδικά για μηχανές όπου ο αριθμός αξόνων είναι υψηλός - μεγάλα κέντρα μηχανικής κατεργασίας με παλέτες και περιστροφικά τραπέζια, κέντρα περιστροφής πολλαπλών ατράκτων, εύκαμπτες κυψέλες κατασκευής και ειδικά μηχανήματα παραγωγής για εξαρτήματα αεροδιαστημικής ή βαριάς μηχανικής.

Η A16B-2200-0090 είναι μία από τις πλακέτες ελέγχου άξονα που καθιστά δυνατή αυτή τη δυνατότητα υψηλού άξονα. Στοιβάζοντας πολλές πλακέτες 4 καναλιών στο ερμάριο CNC της σειράς 15, το χειριστήριο δημιουργεί τον αριθμό των αξόνων του σε ομάδες των 4 — έως και 16 συνολικά άξονες όταν τοποθετούνται τέσσερις πλακέτες.

Βασικές Προδιαγραφές

Επεκτάσιμο σε 16 άξονες — Δημιουργία του συστήματος

Ένα μόνο A16B-2200-0090 παρέχει 4 κανάλια αξόνων. Η αρχιτεκτονική της σειράς 15 της FANUC επιτρέπει σε πλακέτες πολλαπλών αξόνων να συνυπάρχουν στο ίδιο CNC:

4 άξονες:Ένα A16B-2200-0090 — μια συμπαγής διαμόρφωση 15Α για κέντρο μηχανικής κατεργασίας 4 αξόνων.

8 άξονες:Δύο σανίδες — κέντρο κατεργασίας 4 αξόνων με περιστροφικό άξονα παλέτας και πρόσθετους γραμμικούς άξονες.

12 άξονες:Τρεις σανίδες — κατάλληλες για κέντρα περιστροφής πολλαπλών αξόνων ή μηχανές με σύνθετες διαμορφώσεις περιστροφικού τραπεζιού και κεφαλής.

16 άξονες:Τέσσερις σανίδες — η μέγιστη διαμόρφωση, που χρησιμοποιείται σε πολύ μεγάλες και πολύπλοκες εργαλειομηχανές, όπως εύκαμπτα συστήματα κατεργασίας πολλαπλών παλετών ή ειδικά τμήματα μηχανών μεταφοράς.

Οι πλακέτες σε μια διαμόρφωση πολλαπλών καρτών λειτουργούν ανεξάρτητα αλλά εντός του ίδιου πλαισίου εντολών και ανατροφοδότησης του CNC. Κάθε σανίδα χειρίζεται τους δικούς της 4 άξονες. το CNC συντονίζει όλους τους πίνακες ταυτόχρονα μέσω του συστήματος μητρώου BASE.

Σενάρια εφαρμογής

Σφάλμα κεντρικού άξονα μηχανικής κατεργασίας 4 αξόνων:Ένα κέντρο κατεργασίας FANUC 15-MA αναπτύσσει έναν συναγερμό άξονα σε έναν από τους τέσσερις σερβο-άξονες του. Μετά τον αποκλεισμό της μονάδας και του κινητήρα, η πλακέτα άξονα A16B-2200-0090 προσδιορίζεται ως η πηγή σφάλματος. Η αντικατάσταση αποκαθιστά το ελαττωματικό κανάλι άξονα.

Συντήρηση μηχανής μεταφοράς 16 αξόνων:Ένα μεγάλο μηχάνημα μεταφοράς χρησιμοποιεί τέσσερις πλακέτες A16B-2200-0090 για τον έλεγχο 16 σταθμών κατεργασίας ταυτόχρονα. Μία πλακέτα αναπτύσσει συναγερμό άξονα στα κανάλια 5–8 (πίνακας 2 από 4). Η αποτυχημένη πλακέτα αντικαθίσταται χωρίς να ενοχλούνται οι άλλες τρεις σανίδες ή οι άξονές τους.

FAQ

Ε1: Μπορεί το A16B-2200-0090 να ελέγχει ψηφιακές μονάδες σερβομηχανισμού Series 15 εκτός των 6058 και 6066;

Το A16B-2200-0090 έχει σχεδιαστεί ειδικά για τις ψηφιακές σερβομηχανές της σειράς FANUC 6058 και 6066. Αυτές οι μονάδες δίσκου χρησιμοποιούν το πρωτόκολλο διασύνδεσης PWM που δημιουργεί η πλακέτα άξονα. Οι νεότερες σειρές σερβομηχανισμών FANUC (Alpha, Alpha-i, Beta-i) χρησιμοποιούν διαφορετικές διεπαφές επικοινωνίας (Type-A, Type-B ή FSSB) και δεν είναι συμβατές με το A16B-2200-0090.

Ε2: Τι είναι το BASE 0, BASE 1 και BASE 2 στην αρχιτεκτονική πλακέτας του άξονα Series 15;

Οι BASE 0, 1 και 2 είναι καταχωρητές εντολών κοινής μνήμης στον εσωτερικό δίαυλο CNC της σειράς 15. Η κύρια CPU εγγράφει εντολές αύξησης θέσης σε αυτούς τους καταχωρητές κάθε κύκλο παρεμβολής. Το A16B-2200-0090 διαβάζει τον κατάλληλο καταχωρητή BASE για κάθε έναν από τους 4 άξονές του και μεταφράζει τα δεδομένα εντολών σε σήματα μονάδας PWM. Αυτή η αρχιτεκτονική χαρτογράφησης μνήμης επιτρέπει στην CPU και την πλακέτα άξονα να ανταλλάσσουν εντολές χωρίς άμεση επικοινωνία μεταξύ επεξεργαστή και επεξεργαστή.

Ε3: Πώς ρυθμίζονται οι εκχωρήσεις καναλιών αξόνων όταν χρησιμοποιούνται πολλαπλές πλακέτες A16B-2200-0090;

Σε μια διαμόρφωση πολλαπλών πλακέτας Series 15, σε κάθε πλακέτα A16B-2200-0090 εκχωρείται ένας βασικός αριθμός άξονα μέσω των ρυθμίσεων παραμέτρων και της φυσικής θέσης της πλακέτας στο CNC. Η πρώτη σανίδα χειρίζεται τους άξονες 1–4, η δεύτερη τους άξονες 5–8 και ούτω καθεξής. Οι παράμετροι εκχώρησης αξόνων διαμορφώνονται στον πίνακα παραμέτρων άξονα του CNC — η εσφαλμένη αλλαγή αυτών των παραμέτρων μπορεί να έχει ως αποτέλεσμα την εκχώρηση αξόνων σε λάθος πλακέτα, προκαλώντας σφάλματα ελέγχου.

Ε4: Είναι το A16B-2200-0090 κατάλληλο για συστήματα Series 15-B ή 15-C;

Το A16B-2200-0090 έχει επιβεβαιωθεί για τη γενιά Series 15-A (Model A) — συστήματα που ονομάζονται 15A, 15-MA, 15-TA, 150M, 15-MF, 15-TT και 15-TF. Οι Σειρές 15-B και 15-C εισήγαγαν διαφορετικό υλικό πλακέτας αξόνων ως μέρος των ενημερωμένων αρχιτεκτονικών τους σερβομηχανήματα. Επιβεβαιώστε τη δημιουργία του συγκεκριμένου μοντέλου του CNC πριν την παραγγελία.

Ε5: Τι συμβαίνει όταν μία από τις τέσσερις πλακέτες A16B-2200-0090 αποτύχει σε ένα σύστημα 16 αξόνων;

Μόνο οι 4 άξονες που ελέγχονται από την αποτυχημένη πλακέτα μπαίνουν σε συναγερμό. Οι υπόλοιπες τρεις σανίδες και οι 12 άξονές τους συνεχίζουν να λειτουργούν κανονικά — οι άλλες σανίδες αξόνων είναι ανεξάρτητες. Το CNC θα εμφανίζει συναγερμούς για τους επηρεαζόμενους άξονες και αυτοί οι άξονες θα παρεμποδίζονται. Το μηχάνημα μπορεί ακόμα να λειτουργήσει στους εναπομείναντες άξονές του εάν το επιτρέπει η παραγωγική διαδικασία, ενώ κανονίζεται η επισκευή.
