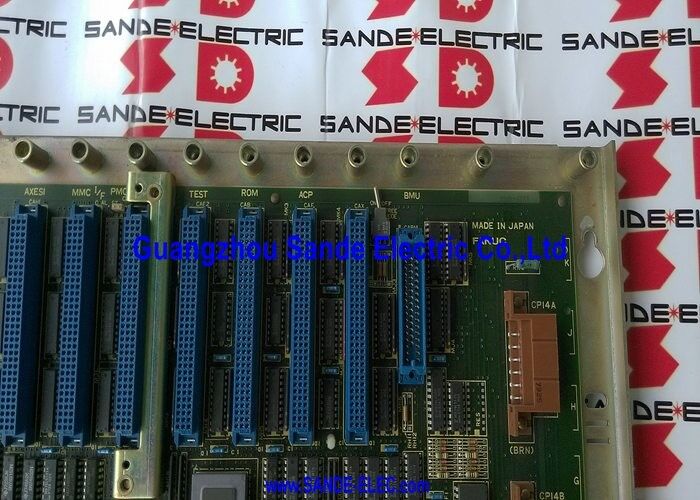

FANUC A16B-1810-0040 | Ελεγκτής Σειράς 15A Προσαρμογέας Ξεχωριστού Ανιχνευτή — Πρόσθετη Πλακέτα

Αριθμός Εξαρτήματος: A16B-1810-0040

Κατασκευαστής: FANUC Ltd. (Ιαπωνία)

Τύπος Προϊόντος: Προσαρμογέας Ξεχωριστού Ανιχνευτή — Πρόσθετη Πλακέτα

Σειρά Προϊόντος: A16B-1810

Πλατφόρμα CNC: FANUC Series 15A

Σύνδεση Ξεχωριστού Ανιχνευτή Θέσης

Το A16B-1810-0040 είναι η πρόσθετη πλακέτα προσαρμογέα ξεχωριστού ανιχνευτή για το FANUC Series 15A CNC. Στην ορολογία των σερβοσυστημάτων FANUC, "ξεχωριστός ανιχνευτής" αναφέρεται σε μια συσκευή ανάδρασης θέσης — συνήθως μια γραμμική κλίμακα ή έναν περιστροφικό κωδικοποιητή — που είναι τοποθετημένη στη δομή του εργαλειομηχανής αντί στον άξονα του σερβοκινητήρα. Αυτή η συσκευή μετρά την πραγματική μηχανική θέση του τραπεζιού ή του άξονα απευθείας, ανεξάρτητα από τον κωδικοποιητή του κινητήρα.

Όταν ένας εργαλειομηχανή χρησιμοποιεί ξεχωριστούς ανιχνευτές θέσης για πλήρη έλεγχο κλειστού βρόχου, το CNC χρειάζεται μια διεπαφή υλικού για να δέχεται αυτά τα σήματα ανιχνευτή παράλληλα με τα σήματα του κωδικοποιητή του κινητήρα. Το A16B-1810-0040 παρέχει αυτή τη διεπαφή. Προσθέτει τη δυνατότητα εισόδου σήματος ξεχωριστού ανιχνευτή στον ελεγκτή Σειράς 15A ως πρόσθετη πλακέτα, επεκτείνοντας την αρχιτεκτονική ανάδρασης θέσης του συστήματος χωρίς να αντικαταστήσει το υπάρχον υλικό ελέγχου.

Ως πρόσθετη πλακέτα, το A16B-1810-0040 συνδέεται στην κύρια πλακέτα ελέγχου της Σειράς 15A. Η παρουσία του επιτρέπει στις ρυθμίσεις παραμέτρων ξεχωριστού ανιχνευτή του CNC να τεθούν σε ισχύ. Χωρίς αυτήν την πλακέτα, οι συνδέσεις ανάδρασης ξεχωριστού ανιχνευτή δεν μπορούν να χρησιμοποιηθούν, και οποιαδήποτε παράμετρος που ενεργοποιεί τη λειτουργία ξεχωριστού ανιχνευτή θα προκαλέσει συναγερμό συστήματος.

Κατάσταση Διακοπής και Διαθεσιμότητα

Το A16B-1810-0040 έχει διακοπεί από τη FANUC. Η πλατφόρμα Σειράς 15 είναι ένα παλαιότερο CNC που προηγήθηκε της τρέχουσας Σειράς i. Παρά τη διακοπή, οι μηχανές Σειράς 15A παραμένουν σε λειτουργία σε πολλές εγκαταστάσεις παραγωγής — ιδιαίτερα σε βιομηχανίες με μεγάλη διάρκεια ζωής εργαλειομηχανών. Η εξειδικευμένη δευτερογενής αγορά βιομηχανικών εξαρτημάτων είναι το κύριο κανάλι προμήθειας για αυτήν την πλακέτα.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το CNC Σειράς 15A εμφανίζει συναγερμό ξεχωριστού ανιχνευτή μετά την αφαίρεση του A16B-1810-0040 για επιθεώρηση. Ποια είναι η αιτία;

Όταν η πλακέτα προσαρμογέα ξεχωριστού ανιχνευτή απουσιάζει, το CNC δεν μπορεί να λάβει σήματα από τους ανιχνευτές θέσης που είναι τοποθετημένοι στο μηχάνημα. Εάν οποιαδήποτε παράμετρος CNC έχει ρυθμιστεί για χρήση ξεχωριστού ανιχνευτή σε οποιονδήποτε άξονα, δημιουργείται συναγερμός συστήματος κατά την εκκίνηση. Επανατοποθετήστε την πλακέτα στον σύνδεσμό της και κάντε κύκλο τροφοδοσίας. Εάν ο συναγερμός εκκαθαριστεί, η πλακέτα δεν ήταν πλήρως τοποθετημένη. Εάν ο συναγερμός παραμένει μετά από σωστή τοποθέτηση, επιθεωρήστε τον σύνδεσμο της πλακέτας και την υποδοχή που ταιριάζει για ζημιά ή μόλυνση.

Ε2: Απαιτείται το A16B-1810-0040 εάν το μηχάνημα χρησιμοποιεί μόνο κωδικοποιητές τοποθετημένους στον κινητήρα;

Όχι. Εάν κανένας από τους άξονες του μηχανήματος δεν χρησιμοποιεί ξεχωριστούς ανιχνευτές θέσης — όλη η ανάδραση θέσης προέρχεται από τους κωδικοποιητές του άξονα του κινητήρα — το A16B-1810-0040 δεν απαιτείται για τη λειτουργία του μηχανήματος. Η πλακέτα απαιτείται μόνο όταν τουλάχιστον ένας άξονας χρησιμοποιεί κλίμακα ή ξεχωριστά τοποθετημένο κωδικοποιητή για πλήρη έλεγχο κλειστού βρόχου.

Ε3: Το A16B-1810-0040 έχει διακοπεί. Υπάρχουν διαθέσιμες εναλλακτικές λύσεις;

Για μηχανήματα όπου η λειτουργία ξεχωριστού ανιχνευτή είναι κρίσιμη και η αρχική πλακέτα δεν μπορεί να βρεθεί, εξειδικευμένες εταιρείες επισκευής FANUC μπορούν μερικές φορές να κατασκευάσουν ή να προσαρμόσουν μια συμβατή διεπαφή. Αυτό συνήθως περιλαμβάνει έναν προσαρμοσμένο προσαρμογέα ή ανακατασκευή σε επίπεδο εξαρτήματος από διαθέσιμη τεκμηρίωση κυκλώματος. Επικοινωνήστε με έναν ειδικό FANUC Σειράς 15 με τις απαιτήσεις της εφαρμογής πριν ακολουθήσετε αυτήν την πορεία.

Ε4: Μπορεί το A16B-1810-0040 να επισκευαστεί σε επίπεδο εξαρτήματος;

Ναι, όταν η βλάβη εντοπίζεται σε αναγνωρίσιμα και αντικαταστάσιμα εξαρτήματα — οι ενισχυτές εισόδου, τα ολοκληρωμένα κυκλώματα διαμόρφωσης σήματος ή οι σύνδεσμοι είναι τα πιο συνηθισμένα σημεία βλάβης στις πλακέτες προσαρμογέων. Μια εξειδικευμένη εταιρεία επισκευής πλακετών FANUC μπορεί να αξιολογήσει την πλακέτα και να συμβουλεύσει σχετικά με την επισκευασιμότητα. Η επισκευή εξαρτήματος είναι συχνά η πιο πρακτική λύση για διακοπείσες πλακέτες χωρίς διαθέσιμο απόθεμα ανταλλαγής.

Ε5: Πού προμηθεύεται το διακοπείσα A16B-1810-0040;

Εξειδικευμένοι αντιπρόσωποι ανταλλακτικών FANUC Σειράς 15 και εταιρείες επισκευής παλαιών CNC διαθέτουν απόθεμα ανταλλαγής για πλακέτες σειράς A16B-1810. Η διακοπείσα κατάσταση της πλακέτας σημαίνει ότι η διαθεσιμότητα είναι περιορισμένη — επικοινωνήστε με πολλούς εξειδικευμένους προμηθευτές για να επιβεβαιώσετε το απόθεμα. Η επισκευή σε επίπεδο εξαρτήματος της αρχικής ελαττωματικής πλακέτας είναι μια βιώσιμη εναλλακτική λύση όταν δεν υπάρχει απόθεμα ανταλλαγής.
