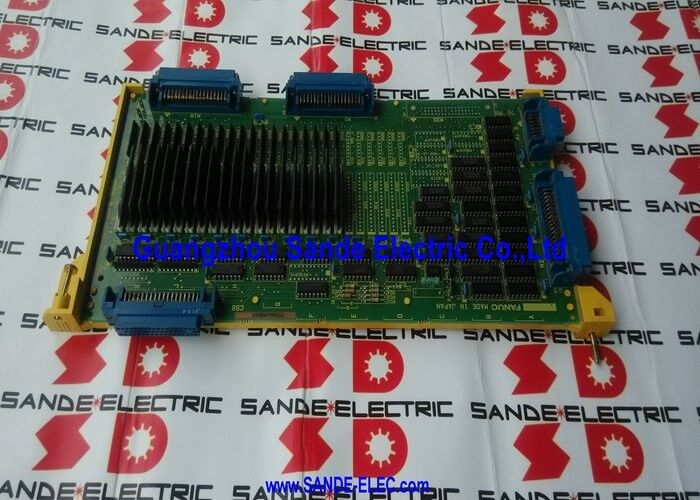

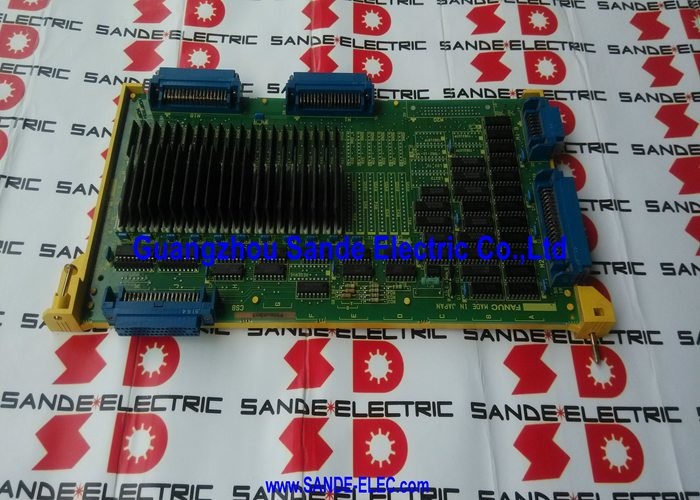

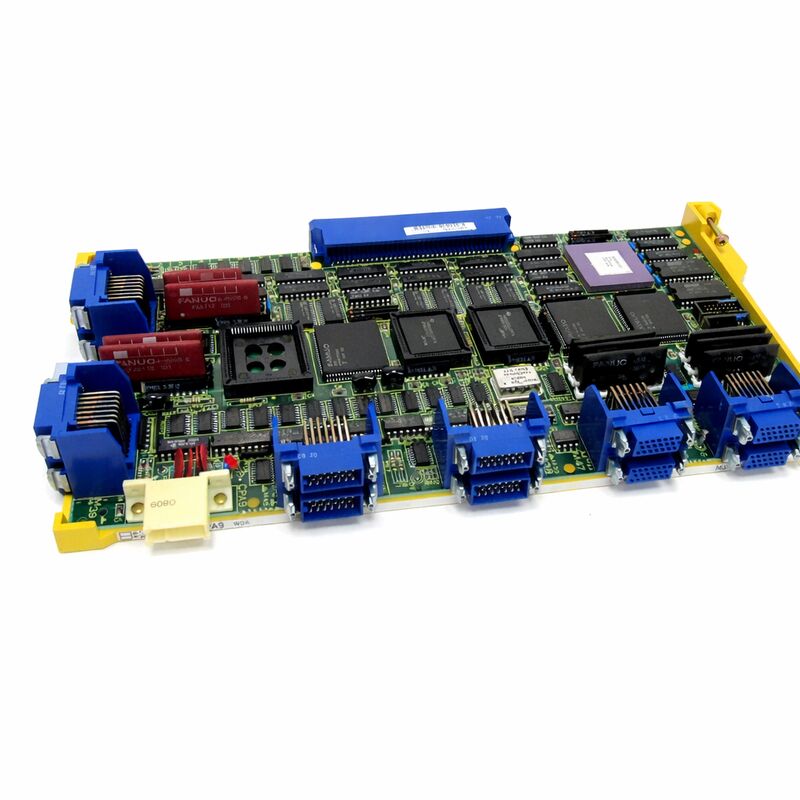

FANUC A16B-1212-0030 | Πλακέτα Προσαρμογέα Ξεχωριστού Ανιχνευτή Σειράς 15A — Πλήρως Κλειστού Βρόχου Ανατροφοδότησης για 15-MA / 15-TA

Αριθμός Εξαρτήματος: A16B-1212-0030

Διασταυρούμενη Αναφορά: A16B12120030

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Προσαρμογέας Ξεχωριστού Ανιχνευτή — Πρόσθετη Πλακέτα

Τι κάνει ένας Ξεχωριστός Ανιχνευτής — και γιατί υπάρχει αυτή η Πλακέτα

Σε έναν τυπικό άξονα σερβοκινητήρα FANUC, η ανατροφοδότηση θέσης προέρχεται από τον κωδικοποιητή που είναι τοποθετημένος στον άξονα του σερβοκινητήρα. Το CNC διαβάζει τη μέτρηση του κωδικοποιητή, υπολογίζει την πραγματική θέση και κλείνει τον βρόχο. Αυτή η διάταξη — που ονομάζεται ημι-κλειστού βρόχου — είναι αρκετά ακριβής για τις περισσότερες εφαρμογές εργαλειομηχανών.

Ο έλεγχος πλήρως κλειστού βρόχου προσθέτει μια δεύτερη συσκευή ανατροφοδότησης τοποθετημένη απευθείας στο κινούμενο στοιχείο του μηχανήματος: μια γραμμική κλίμακα στον πάγκο, ένα περιστροφικό inductosyn σε έναν περιστροφικό άξονα ή έναν δευτερεύοντα κωδικοποιητή θέσης στο παξιμάδι της βιδόσφαιρας. Η πραγματική μηχανική θέση του μηχανήματος — όχι μόνο η γωνία του άξονα του κινητήρα — ανατροφοδοτείται στο CNC. Οποιαδήποτε θερμική διαστολή, σφάλμα βήματος βιδόσφαιρας ή παραμόρφωση ρουλεμάν μεταξύ του κινητήρα και του τεμαχίου εργασίας μετριέται και διορθώνεται σε πραγματικό χρόνο.

Το A16B-1212-0030 είναι το υλικό που κάνει αυτό να λειτουργεί στα συστήματα Σειράς 15A. Προσθέτει τη διαδρομή εισόδου σήματος για τον ξεχωριστό ανιχνευτή στον έλεγχο CNC — χωρίς αυτήν την πλακέτα, η Σειρά 15A δεν μπορεί να δεχτεί ή να επεξεργαστεί σήμα ξεχωριστού ανιχνευτή, και οποιαδήποτε παράμετρος που ενεργοποιεί την ανατροφοδότηση πλήρως κλειστού βρόχου θα δημιουργήσει συναγερμό.

Αυτή η πλακέτα ταιριάζει σε εγκαταστάσεις FANUC Σειράς 15-MA (κέντρο κατεργασιών) και 15-TA (κέντρο περιστροφής). Είναι μια πρόσθετη πλακέτα που συνδέεται με το υλικό ελέγχου της Σειράς 15A και παρέχει το επιπλέον κανάλι επεξεργασίας σήματος που απαιτεί ο ξεχωριστός ανιχνευτής.

Τυπικές Εφαρμογές

Μηχανές ακριβείας διάτρησης και γεωτρητικά μηχανήματα όπου η θέση του πάγκου πρέπει να διατηρείται εντός μικρομέτρων ανεξάρτητα από τη θερμική ανάπτυξη. Κέντρα κατεργασιών μεγάλης κλίμακας όπου το σφάλμα βήματος της βιδόσφαιρας στην πλήρη διαδρομή θα υπερέβαινε την απαιτούμενη ανοχή εξαρτήματος χωρίς αντιστάθμιση κλειστού βρόχου. Μηχανές λείανσης που χρησιμοποιούν ανατροφοδότηση περιστροφικού inductosyn στον άξονα της τροχού λείανσης. Έργα ανακατασκευής που αποκαθιστούν την αρχική αρχιτεκτονική πλήρως κλειστού βρόχου ενός μηχανήματος Σειράς 15A μετά από βλάβη του προσαρμογέα ανιχνευτή.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Το CNC Σειράς 15A παράγει συναγερμό σχετικό με τον ξεχωριστό ανιχνευτή. Είναι το A16B-1212-0030 η αιτία;

Πριν υποθέσετε ότι η πλακέτα έχει υποστεί βλάβη, εντοπίστε το σφάλμα από τον ανιχνευτή προς τα έξω. Ελέγξτε το καλώδιο της γραμμικής κλίμακας ή του inductosyn για ζημιά και επαληθεύστε την τάση τροφοδοσίας του ανιχνευτή. Επιθεωρήστε τον σύνδεσμο μεταξύ του καλωδίου του ανιχνευτή και του A16B-1212-0030. Εάν ο ανιχνευτής, το καλώδιο και ο σύνδεσμος επιβεβαιωθούν ως καλά και ο συναγερμός επιμένει, η πλακέτα προσαρμογέα έχει υποστεί βλάβη.

Ε2: Απαιτείται αυτή η πλακέτα εάν το μηχάνημα χρησιμοποιεί μόνο ανατροφοδότηση κωδικοποιητή τοποθετημένου στον κινητήρα;

Όχι. Το A16B-1212-0030 απαιτείται μόνο όταν το μηχάνημα χρησιμοποιεί ξεχωριστό ανιχνευτή θέσης για έλεγχο πλήρως κλειστού βρόχου. Ένα Σειρά 15A που λειτουργεί καθαρά σε ημι-κλειστό βρόχο — μόνο κωδικοποιητής κινητήρα — δεν απαιτεί αυτήν την πλακέτα και θα λειτουργεί κανονικά χωρίς αυτήν.

Ε3: Μπορεί η πλακέτα A16B-1212-0030 να λειτουργήσει με οποιονδήποτε τύπο γραμμικής κλίμακας;

Η πλακέτα δέχεται τύπους σήματος συμβατούς με τη διεπαφή ξεχωριστού ανιχνευτή της Σειράς 15A — συνήθως αναλογικά σήματα ημιτόνου/συνημιτόνου ή αυξητικά σήματα TTL/διαφορικά τετραγωνικού κύματος από κλίμακες και συσκευές inductosyn. Επιβεβαιώστε ότι η μορφή εξόδου της συγκεκριμένης κλίμακας ταιριάζει με την προδιαγραφή εισόδου του προσαρμογέα πριν από την εγκατάσταση.

Ε4: Μετά την αντικατάσταση του A16B-1212-0030, το CNC εξακολουθεί να εμφανίζει συναγερμό ανιχνευτή. Τι πρέπει να ελεγχθεί;

Επαληθεύστε ότι η πλακέτα αντικατάστασης έχει τοποθετηθεί σωστά στον σύνδεσμό της. Στη συνέχεια, επιβεβαιώστε ότι οι παράμετροι της Σειράς 15A που ενεργοποιούν την ανατροφοδότηση ξεχωριστού ανιχνευτή έχουν ρυθμιστεί σωστά — ιδιαίτερα η παράμετρος διαμόρφωσης άξονα που ορίζει ποιοι άξονες χρησιμοποιούν είσοδο ξεχωριστού ανιχνευτή. Μια ασυμφωνία παραμέτρων παράγει συναγερμό ακόμη και με μια λειτουργική πλακέτα.

Ε5: Είναι το A16B-1212-0030 διαθέσιμο για ένα μηχάνημα Σειράς 15A που βρίσκεται ακόμη σε παραγωγή;

Η πλατφόρμα Σειράς 15 έχει καταργηθεί από την FANUC. Το A16B-1212-0030 προμηθεύεται μέσω της δευτερογενούς αγοράς βιομηχανικών CNC — εξειδικευμένων σε παλαιά εξαρτήματα FANUC και εταιρειών επισκευής Σειράς 15. Η επισκευή σε επίπεδο εξαρτήματος της αρχικής ελαττωματικής πλακέτας είναι επίσης μια βιώσιμη επιλογή όταν το απόθεμα ανταλλαγής είναι σπάνιο, καθώς η βλάβη σε αυτές τις πλακέτες προσαρμογέα είναι συχνά εντοπισμένη σε ένα μόνο ολοκληρωμένο κύκλωμα διαμόρφωσης σήματος ή σύνδεσμο.
