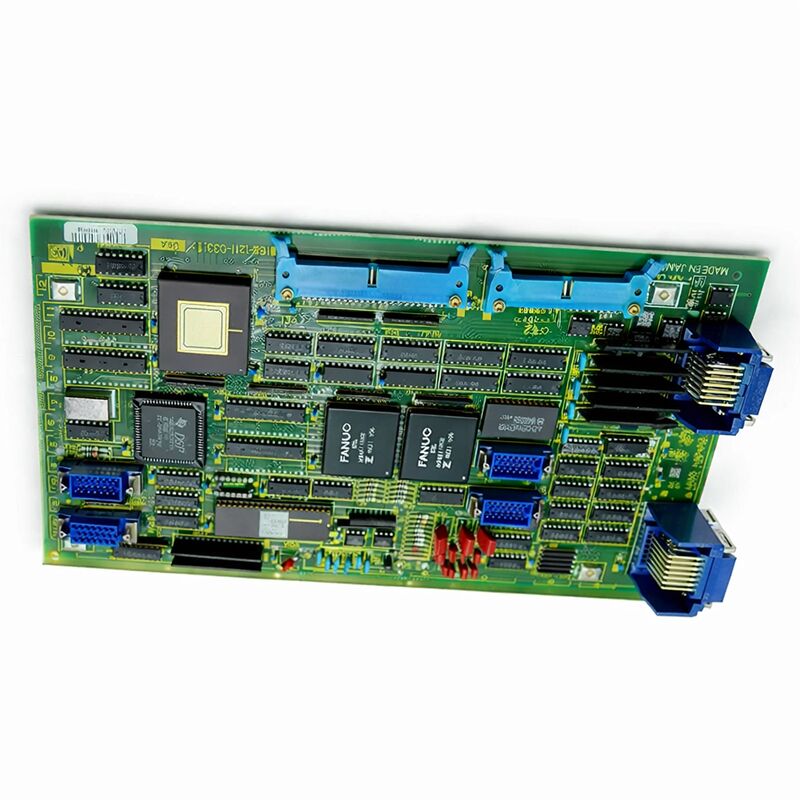

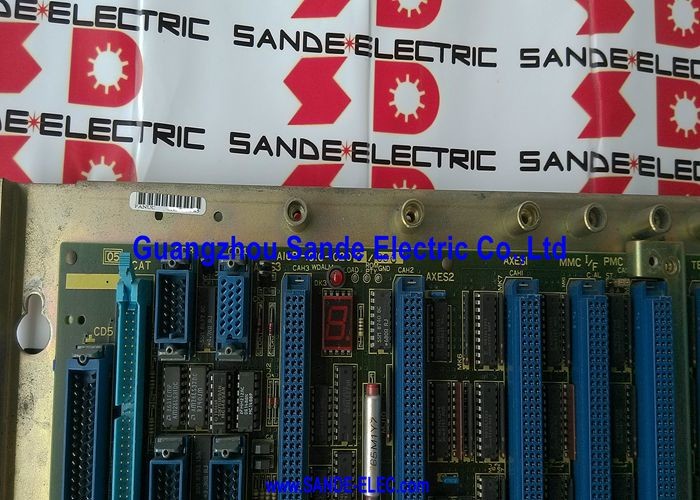

FANUC A16B-1211-0270 | Σύστημα 10 / 11 Ψηφιακή Πλακέτα Επέκτασης Άξονα — 2 Άξονες, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A16B-1211-0270

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Ψηφιακή Πλακέτα Επέκτασης Άξονα (2 Κανάλια)

Σειρά Πλακέτας: A16B-1211

Συμβατά Συστήματα: FANUC System 10, System 11

Αριθμός Αξόνων: 2 (επιπλέον άξονες)

Περιγραφή: Ψηφιακή Πλακέτα Επέκτασης Άξονα 10/11, 2 Άξονες

Επισκόπηση

Το A16B-1211-0270 είναι η πλακέτα ελέγχου πρόσθετων αξόνων 2 αξόνων για τους ελεγκτές CNC System 10 και System 11 της FANUC. Είναι μια πλακέτα επέκτασης — όχι αυτόνομος ελεγκτής — που επεκτείνει τον αριθμό των αξόνων των υπαρχουσών διαμορφώσεων CNC System 10/11 παρέχοντας ψηφιακό έλεγχο σερβο για δύο επιπλέον άξονες.

Η προσθήκη αυτής της πλακέτας σε μια βασική εγκατάσταση System 10/11 επιτρέπει σε μηχανές που απαιτούν περισσότερους ελεγχόμενους άξονες από ό,τι παρέχει η τυπική διαμόρφωση να λειτουργούν εντός της ίδιας αποδεδειγμένης πλατφόρμας ελεγκτή.

Τα System 10 και System 11 της FANUC ήταν πλατφόρμες CNC υψηλής απόδοσης σχεδιασμένες για σύνθετες εφαρμογές κατεργασίας — μεγάλα κέντρα κατεργασίας, γραμμές παραγωγής πολλαπλών παλετών και μηχανές που απαιτούν συντονισμένη κίνηση πολλαπλών αξόνων.

Ο αριθμός των αξόνων του βασικού ελεγκτή ήταν συχνά επαρκής, αλλά οι πιο απαιτητικές σχεδιάσεις μηχανών χρειάζονταν περαιτέρω επέκταση. Το A16B-1211-0270 παρείχε αυτήν την επέκταση με δύο επιπλέον ψηφιακά ελεγχόμενους άξονες.

Η πλακέτα διασυνδέεται με τις ψηφιακές μονάδες σερβο της εποχής της. Οι μηχανές System 10/11 χρησιμοποιούσαν συνήθως ψηφιακές μονάδες σερβο της σειράς S της FANUC και παρόμοιες, και η ψηφιακή διεπαφή της πλακέτας επέκτασης αξόνων ταίριαζε με αυτές τις μονάδες.

Οι δύο επιπλέον άξονες που εξυπηρετούνται από αυτήν την πλακέτα είναι πλήρως ενσωματωμένοι στο σύστημα CNC — συμμετέχουν σε συντονισμένη κίνηση με τους κύριους άξονες, εμφανίζονται στο πρόγραμμα τεμαχίου ως τυπικοί ελεγχόμενοι άξονες και ανταποκρίνονται στις ίδιες εντολές G-code όπως οποιοσδήποτε άλλος άξονας στο σύστημα.

Βασικές Προδιαγραφές

Αρχιτεκτονική Συστήματος 10/11 και Επέκταση Αξόνων

Τα System 10 και System 11 της FANUC ήταν μέρος της σειράς προϊόντων που τοποθέτησαν τη FANUC στο υψηλό τέλος της αγοράς CNC στην εποχή τους. Αυτοί οι ελεγκτές τροφοδοτούσαν μεγάλα, ικανά εργαλειομηχανές — μηχανές με μεγάλους χώρους εργασίας, υψηλούς ρυθμούς αφαίρεσης υλικού και απαιτητικές απαιτήσεις ακρίβειας.

Η αρχιτεκτονική επέκτασης αξόνων ήταν μια σκόπιμη σχεδιαστική επιλογή: χτίζοντας τον βασικό ελεγκτή γύρω από έναν καθορισμένο αριθμό αξόνων και παρέχοντας πλακέτες επέκτασης για εφαρμογές που χρειάζονταν περισσότερους, η FANUC δημιούργησε μια ευέλικτη πλατφόρμα που θα μπορούσε να εξυπηρετήσει ένα ευρύ φάσμα σχεδιάσεων μηχανών χωρίς να απαιτεί θεμελιωδώς διαφορετικούς ελεγκτές.

Το A16B-1211-0270 προσθέτει δύο άξονες στη διαμόρφωση System 10/11.

Σε μια μηχανή που χρησιμοποιεί αυτήν την πλακέτα, η λογική παρεμβολής του ελεγκτή συντονίζει όλους τους άξονες ταυτόχρονα — τόσο τους κύριους άξονες από τις κύριες πλακέτες ελεγκτή όσο και τους επιπλέον άξονες από αυτήν την πλακέτα επέκτασης.

Το πρόγραμμα τεμαχίου λειτουργεί σε όλους τους άξονες ως ένα ενοποιημένο σύστημα. Ένα περίγραμμα που απαιτεί ταυτόχρονη κίνηση σε τέσσερις ή περισσότερους άξονες εκτελείται με όλους τους άξονες να κινούνται σε συντονισμό, ανεξάρτητα από το ποια φυσική πλακέτα χειρίζεται κάθε άξονα.

Η ψηφιακή διεπαφή σε αυτήν την πλακέτα ήταν ένα βασικό χαρακτηριστικό. Ο ψηφιακός έλεγχος αξόνων παρείχε καλύτερη ανοχή σε θόρυβο και πιο συνεπή συμπεριφορά από τις προηγούμενες αναλογικές προσεγγίσεις διεπαφής αξόνων.

Στο σύνθετο ηλεκτρικό περιβάλλον ενός μεγάλου ντουλαπιού CNC μηχανής — με καλώδια τροφοδοσίας κινητήρα, καλώδια ανάδρασης κωδικοποιητή και καλώδια σήματος ελέγχου να τρέχουν σε κοντινή απόσταση — η ακεραιότητα του ψηφιακού σήματος ήταν ένα πρακτικό όφελος.

Η Πλακέτα Άξονα ως Κρίσιμο Υποσύστημα

Από την οπτική γωνία της μηχανής, η πλακέτα πρόσθετων αξόνων δεν είναι προαιρετικό εξτρά — σε μηχανές που σχεδιάστηκαν για να απαιτούν τη λειτουργία της, είναι τόσο απαραίτητη όσο η κύρια πλακέτα ελεγκτή. Μια μηχανή σχεδιασμένη για ταυτόχρονη κατεργασία πέντε αξόνων δεν μπορεί να εκτελέσει τις προοριζόμενες λειτουργίες της με μόνο τρεις ελεγχόμενους άξονες.

Όταν το A16B-1211-0270 αποτύχει, οι δύο επιπλέον άξονες που εξυπηρετεί καθίστανται μη διαθέσιμοι, και η ικανότητα της μηχανής μειώνεται σε ό,τι επιτρέπει ο εναπομείνας κύριος αριθμός αξόνων.

Αυτή η κρισιμότητα σημαίνει ότι η ύπαρξη ενός δοκιμασμένου εφεδρικού σε ετοιμότητα είναι συνετή για λειτουργίες όπου οι μηχανές System 10/11 συμβάλλουν σε χρονοδιαγράμματα παραγωγής που δεν μπορούν εύκολα να απορροφήσουν απρόβλεπτη διακοπή λειτουργίας.

Η πλακέτα είναι αρκετά παλιά που η εύρεση αντικατάστασης όταν χρειάζεται μπορεί να απαιτήσει χρόνο παράδοσης.

Η προληπτική διαχείριση εφεδρικών αποφεύγει την κατάσταση όπου μια αποτυχία πλακέτας γίνεται παρατεταμένη διακοπή λειτουργίας της μηχανής.

Συντήρηση σε Πλακέτες Αυτής της Ηλικίας

Το A16B-1211-0270 είναι ένα προϊόν από την εποχή των System 10/11 της FANUC — πλακέτες που είναι πλέον δεκαετιών. Τα ηλεκτρονικά εξαρτήματα γερνούν. Οι ηλεκτρολυτικοί πυκνωτές, που εμφανίζονται σε όλο το κύκλωμα διαμόρφωσης ισχύος και επεξεργασίας σήματος σε αυτήν την πλακέτα, έχουν πεπερασμένες διάρκειες ζωής που μετρώνται σε χρόνια υπό τις συνθήκες λειτουργίας ενός ντουλαπιού ελεγκτή CNC.

Μια πλακέτα που παρουσιάζει ακανόνιστη συμπεριφορά — διαλείπουσες βλάβες αξόνων, συναγερμοί που εμφανίζονται και εξαφανίζονται χωρίς σαφή μηχανική ή ηλεκτρική αιτία — συχνά παρουσιάζει πρώιμη υποβάθμιση πυκνωτών. Αυτό είναι σημάδι ηλικίας παρά καταστροφικής βλάβης, και είναι συχνά αναστρέψιμο μέσω ανακατασκευής σε επίπεδο εξαρτήματος.

Η αντικατάσταση των ηλεκτρολυτικών πυκνωτών της πλακέτας με νέα εξαρτήματα της ίδιας προδιαγραφής αποκαθιστά τη διαμόρφωση τροφοδοσίας και μπορεί να επαναφέρει την πλακέτα σε αξιόπιστη λειτουργία για πολλά ακόμη χρόνια.

Η ανακατασκευή πλακετών είναι μια οικονομική επιλογή για εξαρτήματα αυτής της ηλικίας και σπανιότητας.

Δεδομένης της δυσκολίας εύρεσης πλακετών αντικατάστασης αρχικών προδιαγραφών, μια επαγγελματικά ανακατασκευασμένη και λειτουργικά δοκιμασμένη πλακέτα είναι ένας πόρος υψηλής αξίας.

Συχνές Ερωτήσεις

Ε1: Σε ένα κέντρο κατεργασίας System 11, ο 4ος και ο 5ος άξονας εμφανίζουν συναγερμό κατά την εκκίνηση. Οι πρώτοι τρεις άξονες είναι κανονικοί. Είναι το A16B-1211-0270 η πιθανή αιτία;

Η ταυτόχρονη βλάβη και των δύο αξόνων που εξυπηρετούνται από την πλακέτα επέκτασης, ενώ οι κύριοι άξονες παραμένουν κανονικοί, είναι το χαρακτηριστικό μοτίβο βλάβης για μια πλακέτα επέκτασης αξόνων. Και οι δύο χαμένοι άξονες μοιράζονται το A16B-1211-0270 ως κοινή τους πλακέτα.

Εάν οι μονάδες σερβο και οι κινητήρες για τον 4ο και τον 5ο άξονα δοκιμαστούν ως άθικτοι, η πλακέτα επέκτασης είναι ο κύριος ύποπτος.

Επιβεβαιώστε ελέγχοντας εάν ο σύνδεσμος της πλακέτας είναι πλήρως συνδεδεμένος πριν καταλήξετε ότι η πλακέτα έχει αποτύχει.

Ε2: Μόνο ένας από τους δύο άξονες στο A16B-1211-0270 παράγει συναγερμό. Ο άλλος άξονας επέκτασης είναι κανονικός. Υποδεικνύει αυτό την πλακέτα ή τη μονάδα/κινητήρα;

Μια βλάβη ενός άξονα από μια πλακέτα επέκτασης δύο αξόνων είναι πιο ασαφής. Εάν η πλακέτα έχει βλάβη κυκλώματος ενός καναλιού (ένα κύκλωμα εισόδου ή οδηγός εξόδου για αυτό το συγκεκριμένο κανάλι), η πλακέτα μπορεί να βλάψει έναν άξονα ενώ ο άλλος παραμένει λειτουργικός.

Ωστόσο, οι βλάβες ενός άξονα υποδεικνύουν συχνότερα βλάβη μονάδας, κινητήρα ή καλωδίου σε αυτόν τον συγκεκριμένο άξονα.

Δοκιμάστε τη μονάδα και τον κινητήρα στον επηρεαζόμενο άξονα πριν καταλήξετε ότι η πλακέτα έχει αποτύχει. Εάν τα εξωτερικά εξαρτήματα επιβεβαιωθούν ως καλά, έχει αποτύχει το κύκλωμα ενός καναλιού της πλακέτας.

Ε3: Μετά από χρόνια αξιόπιστης λειτουργίας, οι επιπλέον άξονες άρχισαν να παρουσιάζουν περιστασιακά σφάλματα θέσης που διορθώνονται από μόνα τους. Δεν παράγεται συναγερμός. Τι συμβαίνει;

Αυτο-διορθούμενα σφάλματα θέσης χωρίς παραγωγή συναγερμού υποδηλώνουν διαλείπουσες διαταραχές σήματος στη διαδρομή του άξονα επέκτασης παρά απόλυτες βλάβες εξαρτημάτων.

Οι πιο πιθανές αιτίες είναι: ένας σύνδεσμος με αναπτυσσόμενη αντίσταση επαφής, ένας γηράσκων πυκνωτής στην πλακέτα που παράγει περιστασιακές διακυμάνσεις τροφοδοσίας που προκαλούν σύντομες διαταραχές σήματος ελέγχου, ή ένα καλώδιο με διαλείπουσα σύνδεση.

Επιθεωρήστε και επανατοποθετήστε όλους τους συνδέσμους στη διαδρομή του άξονα επέκτασης.

Εάν η κατάσταση επιμένει μετά τη συντήρηση των συνδέσμων, οι πυκνωτές της πλακέτας είναι η επόμενη εστίαση.

Ε4: Το A16B-1211-0270 αφαιρέθηκε και εξετάστηκε. Αρκετοί ηλεκτρολυτικοί πυκνωτές παρουσιάζουν ορατή διόγκωση ή διαρροή ηλεκτρολύτη. Μπορεί να επισκευαστεί η πλακέτα;

Ορατή διόγκωση ή διαρροή από ηλεκτρολυτικούς πυκνωτές υποδηλώνει ότι οι πυκνωτές έχουν αποτύχει και πρέπει να αντικατασταθούν. Αυτή είναι μια επισκευάσιμη κατάσταση.

Οι επηρεαζόμενοι πυκνωτές πρέπει να αποκολληθούν και να αντικατασταθούν με νέους πυκνωτές της ίδιας ή ισοδύναμης προδιαγραφής.

Η πλακέτα πρέπει να καθαριστεί από τυχόν υπολείμματα ηλεκτρολύτη, ο οποίος είναι χημικά ενεργός και μπορεί να βλάψει τις γραμμές της πλακέτας και τα γειτονικά εξαρτήματα εάν παραμείνει.

Μετά την αντικατάσταση των πυκνωτών, η πλακέτα πρέπει να δοκιμαστεί λειτουργικά πριν από την επανεγκατάσταση. Αυτή η επισκευή αποκαθιστά αποτελεσματικά την πλακέτα.

Ε5: Το μηχάνημα System 11 αποσύρεται από τη λειτουργία. Μπορεί το A16B-1211-0270 να χρησιμοποιηθεί σε μηχάνημα System 10 που χρειάζεται επίσης επέκταση αξόνων;

Τα System 10 και System 11 εμφανίζονται και τα δύο στη συμβατότητα του A16B-1211-0270.

Εάν μια πλακέτα που αφαιρέθηκε από μια εγκατάσταση System 11 είναι άμεσα χρησιμοποιήσιμη σε μηχάνημα System 10 εξαρτάται από τις συγκεκριμένες διαμορφώσεις του ελεγκτή και τυχόν απαιτήσεις έκδοσης υλικού ή λογισμικού που ενδέχεται να διαφέρουν μεταξύ των δύο εγκαταστάσεων.

Επαληθεύστε ότι οι παράμετροι ανάθεσης αξόνων στο μηχάνημα προορισμού είναι συμβατές με την πλακέτα, και επιβεβαιώστε ότι δεν υπάρχουν διαφορές στη διαμόρφωση υλικού μεταξύ των διεπαφών επέκτασης αξόνων του System 10 και του System 11 πριν από την εγκατάσταση.
