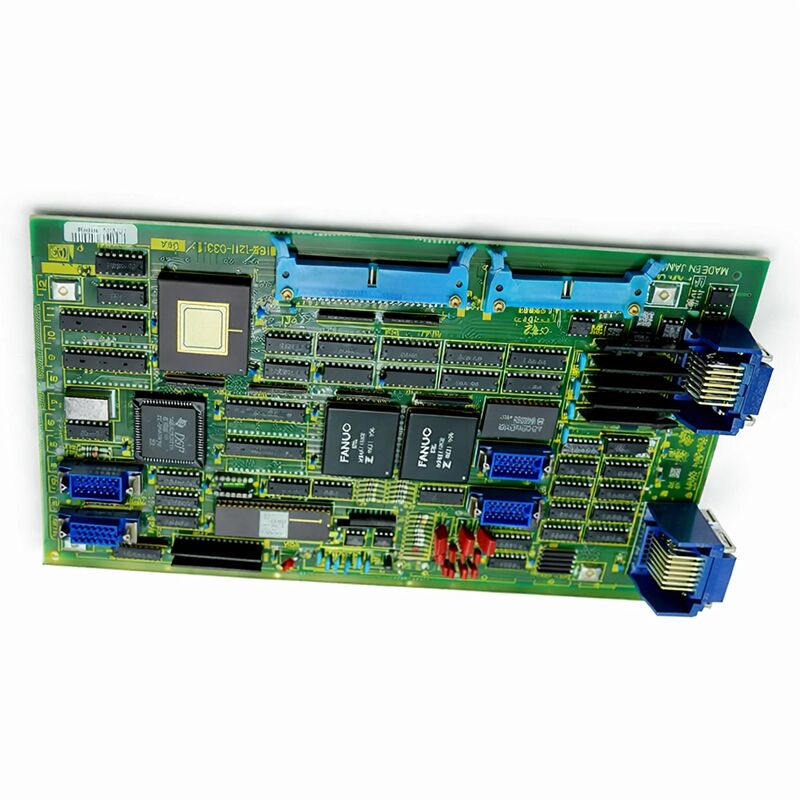

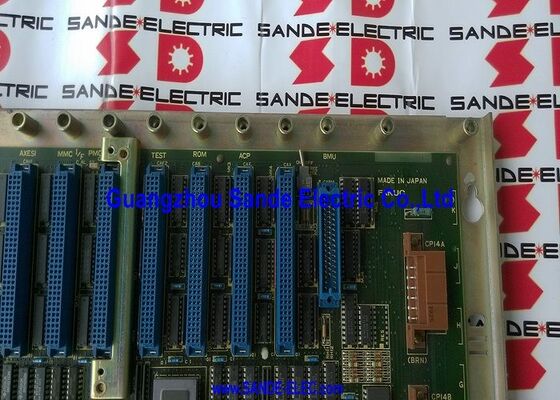

FANUC A16B-1210-0450∙ Επιπρόσθετος άξονας διαλύτης PCB ∙ Σύστημα 11, διπλή είσοδος διαλύτη, Ιαπωνική προέλευση

Αριθμός μέρους:Α16Β-1210-0450

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Πίνακες PCB διαλύτη πρόσθετου άξονα (τύπος R,R)

Σειρά πίνακα:Α16Β-1210

Εισόδους διαλύτη:2 (Δύο διαλύτες)

Συστήματα συμβατά:Σύστημα FANUC 11 (11A)

Σύνοψη

Το A16B-1210-0450 είναι το πρόσθετο πίνακα διαλόγου άξονα για τα χειριστήρια CNC του συστήματος FANUC 11.Παρέχει διπλές εισόδους ανατροφοδότησης ∆ αποδέχεται σήματα θέσης και ταχύτητας από δύο μετατροπείς τύπου αναλύτη που συνδέονται με πρόσθετους άξονες πέρα από τη βασική διαμόρφωση του ελεγκτή.

Η πλακέτα επεξεργάζεται αυτά τα σήματα διαλύτη σε χρήσιμα δεδομένα θέσης και ταχύτητας για τον αλγόριθμο ελέγχου άξονα του CNC.

Η ανατροφοδότηση του διαλύτη ήταν η τυποποιημένη τεχνολογία ανίχνευσης θέσης για τα συστήματα άξονα FANUC στην γενιά του Συστήματος 11.Οι διαλύτες είναι ανθεκτικοί ηλεκτρομηχανικοί μετατροπέες που μετατρέπουν τη γωνία άξονα σε αναλογικά ηλεκτρικά σήματα.

Δεν έχουν ημιαγωγούς συστατικά που εκτίθενται στο περιβάλλον και ανέχονται τις δονήσεις, τις διακυμάνσεις θερμοκρασίας και τη μόλυνση καλύτερα από τους οπτικούς κωδικοποιητές.Τα μηχανήματα της εποχής του Συστήματος 11 της FANUC χρησιμοποίησαν ευρέως την ανατροφοδότηση των διαλυτών τόσο στους τυπικούς όσο και στους πρόσθετους άξονες.

Η πλακέτα πρόσθετου άξονα για το Σύστημα 11 καλύπτει μια ειδική ανάγκη διαμόρφωσης μηχανής.

Ο ελεγκτής του βασικού συστήματος 11 χειριζόταν ένα βασικό σύνολο άξονων.

Όταν ένα εργαλείο μηχανής απαιτούσε πρόσθετους άξονες, ένα τέταρτο ή πέμπτο άξονα, ένα περιστρεφόμενο τραπέζι, έναν βοηθητικό γραμμικό άξονα, η A16B-1210-0450 παρείχε την διεπαφή ανατροφοδότησης για αυτές τις πρόσθετες θέσεις.Χωρίς αυτή την σανίδα, οι πρόσθετοι άξονες δεν έχουν πορεία ανατροφοδότησης θέσης στο CNC.

Βασικές προδιαγραφές

Επανάληψη από τον διαχειριστή Η τεχνολογία

Οι διακόπτες λειτουργούν με τις αρχές των μετασχηματιστών.παράγουν τάσεις εξόδου ανάλογες με το σινό και το κοσινό της γωνίας του άξονα.

Ένα ηλεκτρονικό κύκλωμα σε αυτή την πλακέτα μετατρέπει τα αναλογικά σήματα sinus και cosinus σε ψηφιακή τιμή θέσης.

Αυτή η επεξεργασία σήματος είναι η βασική λειτουργία του A16B-1210-0450.

Το κύκλωμα μετατροπής από ψηφιακό σε ψηφιακό της πλακέτας διαβάζει τα ακτίνα κύκλου και υπολογίζει τη γωνία.Ακολουθεί τις σταδιακές αλλαγές για τον προσδιορισμό της πλήρους θέσης, και παρέχει το αποτέλεσμα στο λογισμικό ελέγχου άξονα του CNC ως αριθμό θέσεων.

Κάθε μία από τις δύο εισόδους του λύτρου είναι ανεξάρτητη.

Η πλακέτα χειρίζεται ταυτόχρονα και τα δύο, παρέχοντας δεδομένα θέσης για τους δύο άξονες στον ελεγκτή.

Σύστημα FANUC 11 Περιεχόμενο

FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.

Το σύστημα χρησιμοποίησε μια αρθρωτή αρχιτεκτονική πλακέτων όπου διαφορετικές λειτουργικές πλακέτες ∙ κύρια CPU, πρόσθετος άξονας, πλακέτες επιλογών ∙ κατέλαβαν θέσεις στο ράκ του ελεγκτή.

Η σειρά A16B-1210 καλύπτει την οικογένεια πλακών επιλογής και πρόσθετου άξονα για αυτή την γενιά ελεγκτών.

Το -0450 είναι η παραλλαγή διαλυτής για μηχανές των οποίων οι πρόσθετοι άξονες χρησιμοποιούν ανατροφοδότηση διαλυτής.

Οι μηχανές που χρησιμοποιούν ανατροφοδότηση με κωδικοποιητή παλμού (κωδικοποιητή) σε πρόσθετους άξονες χρησιμοποιούν διαφορετικές παραλλαγές πλακέτων στην ίδια σειρά.

Τα μηχανήματα του Συστήματος 11 παραμένουν σε λειτουργία σε εγκαταστάσεις που διατηρούν καλά τον εξοπλισμό παραγωγής τους.

Τα εξαρτήματα επισκευής για αυτή την γενιά ελεγκτών προερχονται όλο και περισσότερο από πλεονάσματα και ανακαινισμένα αποθέματα και όχι από νέα παραγωγή.

Λάθος Διαγνώριση Όταν το Συμβούλιο είναι ο ύποπτος

Ένα σφάλμα άξονα που είναι απομονωμένο ειδικά στους πρόσθετους άξονες, ενώ οι κύριοι άξονες λειτουργούν κανονικά, δείχνει προς το υλικό που χειρίζεται συγκεκριμένα αυτούς τους άξονες.

Το A16B-1210-0450 καλύπτει την διεπαφή ανατροφοδότησης για τους δύο πρόσθετους άξονες διαλύτη.

Αν αυτοί οι άξονες δείχνουν λάθη θέσης, μετατόπιση ή συναγερμούς σερβο, ενώ οι κύριοι άξονες δεν επηρεάζονται, αυτός ο πίνακας είναι μεταξύ των πρώτων υλικών που πρέπει να ερευνηθούν.

Προτού αντικαταστήσετε το πίνακα, ελέγξτε τα καλώδια για ζημιές, επιβεβαιώστε το κάθισμα του συνδέσμου,και να μετρήσει το σήμα διέγερσης resolver στις συνδέσεις resolver του πίνακα.

Εάν υπάρχει διέγερση και οι εξόδοι του διαλύτη είναι σωστές, αλλά ο CNC εξακολουθεί να συναγερμούς, το κύκλωμα μετατροπής της πλακέτας μπορεί να είναι λάθος.

Γενικές ερωτήσεις

Ερώτηση 1: Ο τέταρτος άξονας της μηχανής του Συστήματος 11 δείχνει ένα σέρβο συναγερμό. Οι τρεις πρώτοι άξονες είναι εντάξει.

Ένας σέρβο συναγερμός απομονωμένος στους άξονες που εξυπηρετούνται από την επιφάνεια πρόσθετου άξονα, με τους κύριους άξονες να μην επηρεάζονται, συνάδει με σφάλμα στην επιφάνεια αυτή ή στο μονοπάτι ανατροφοδότησης του διαλύτη.Πρώτα ελέγξτε τα καλώδια και τις συνδέσεις τους..

Αν τα καλώδια είναι άθικτα και ο ίδιος ο λύτης δοκιμάζει σωστά, η μετατροπή του πίνακα από λύτη σε ψηφιακό είναι ο επόμενος ύποπτος.

Ε2: Μπορεί ένας διαλυτής να δοκιμαστεί ανεξάρτητα από τον A16B-1210-0450;

Εφαρμόστε τη σωστή συχνότητα διέγερσης και τάση στην πρωτεύουσα επικάλυψη του διαλυτής και μετρήστε τις εξόδους του σινού και του κοσινού.τα πλάσματα εξόδου θα πρέπει να αντικατοπτρίζουν το sinus και το cosinus αυτής της γωνίας.

Εάν οι εξόδους του διαλυτής είναι σωστές και η πλακέτα εξακολουθεί να αναφέρει ένα σφάλμα, η πλακέτα είναι το λάθος.

Ε3: Είναι αυτή η πλακέτα άμεσα εναλλάξιμη μεταξύ διαφορετικών μονάδων CNC του Συστήματος 11;

Ο A16B-1210-0450 ορίζεται λειτουργικά από τον τύπο εισόδου του διαλυτέα (δυαδικός διαλυτής) και την συμβατότητά του με την αρχιτεκτονική του Συστήματος 11.

Εάν η επιφάνεια αντικατάστασης φέρει τον ίδιο αριθμό μέρους, πρόκειται για συμβατό με το υλικό υποκατάστατο.

Μετά την εγκατάσταση, επιβεβαιώστε ότι οι παράμετροι άξονα για τους πρόσθετους άξονες είναι ορθά ρυθμιζόμενοι.

Ε4: Το μηχάνημα χρησιμοποιεί ανατροφοδότηση διαλυτών στους κύριους άξονες και κωδικοποιητές στους πρόσθετους άξονες.

Ο αριθμός A16B-1210-0450 είναι ειδικά η παραλλαγή resolver (R,R).απαιτείται διαφορετική παραλλαγή A16B-1210 που ταιριάζει με τον τύπο διεπαφής κωδικοποιητή.

Ελέγξτε την ετικέτα της υπάρχουσας πλακέτας πριν προμηθευτείτε μια αντικατάσταση.

Ε5: Πώς θα πρέπει να αποθηκεύεται αυτή η σανίδα ως εφεδρική;

Αποθήκευση σε αντιστατική συσκευασία σε θερμοκρασία δωματίου σε ξηρό περιβάλλον.

Η πλακέτα δεν περιέχει μπαταρία και δεν περιέχει υποβαθμιστικά στοιχεία πέρα από την κανονική γήρανση των συστατικών.

Ελέγξτε την οξείδωση του συνδέσμου άκρου και των συνδέσμων εισόδου διαλύτη πριν από την εγκατάσταση, εάν η πλακέτα έχει αποθηκευτεί για μεγάλο χρονικό διάστημα.
