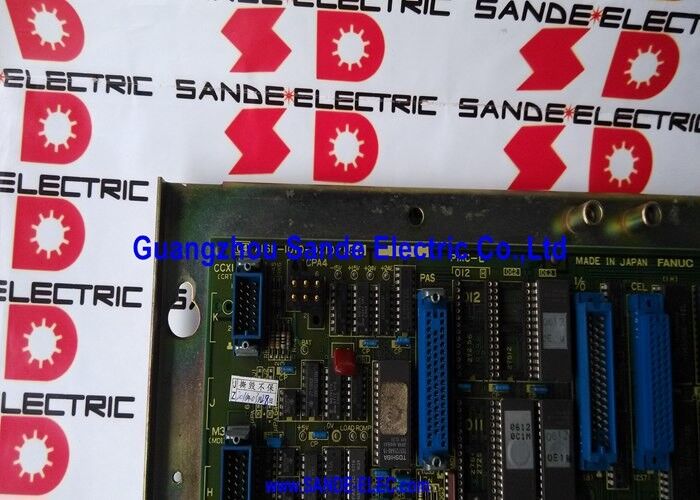

A16B-1210-0430 | FANUC Series 10/11 Dual Analog Add-on Axis Board — 2-Axis / Pulse Coder × 2 / 5th & 6th Axis / 10-M / 10-T / F11 / F110

Επέκταση του πλήθους αξόνων — Τι σημαίνει "Προσθήκη άξονα".

Οι πλατφόρμες CNC της σειράς 10 και της σειράς 11 FANUC έχουν σχεδιαστεί για εργαλειομηχανές πολλαπλών αξόνων. Το βασικό σύστημα ελέγχει έναν καθορισμένο αριθμό αξόνων μέσω των πλακών του κύριου άξονά του. Αλλά ορισμένα μηχανήματα απαιτούν περισσότερους άξονες από αυτούς που παρέχει η βασική διαμόρφωση:

Ένας τόρνος CNC διπλού πυργίσκου, για παράδειγμα, χρειάζεται τέσσερις άξονες — X1, Z1 για τον πρώτο πυργίσκο και X2, Z2 για τον δεύτερο. Ένα κέντρο κατεργασίας 5 αξόνων χρειάζεται τρεις γραμμικούς άξονες συν δύο περιστροφικούς άξονες. Αυτές οι εφαρμογές υπερβαίνουν τους δύο ή τρεις άξονες που χειρίζεται μόνο η κύρια πλακέτα CNC.

Το A16B-1210-0430 είναι η πλακέτα επέκτασης που κλείνει αυτό το κενό. Η σύνδεση αυτής της πλακέτας στο CNC προσθέτει δύο επιπλέον κανάλια αναλογικού άξονα στο σύστημα — επεκτείνοντας το CNC από τον αριθμό των βασικών του αξόνων στον υψηλότερο αριθμό που απαιτείται από το μηχάνημα. Με εγκατεστημένο το A16B-1210-0430, μια μηχανή 4 αξόνων καθίσταται δυνατή από ένα σύστημα βάσης 2 αξόνων ή μια διαμόρφωση 5 αξόνων και 6 αξόνων γίνεται προσβάσιμη.

Βασικές Προδιαγραφές

Εφαρμογές — Τόρνοι διπλού πυργίσκου και κέντρα κατεργασίας 5 αξόνων

Το A16B-1210-0430 εμφανίζεται πιο συχνά σε δύο τύπους μηχανημάτων:

Τόρνοι CNC διπλού πυργίσκου:Δύο πυργίσκοι εργαλείων, ο καθένας με τον δικό του άξονα Χ και Ζ. Η πλακέτα του κύριου άξονα ελέγχει τον πρώτο πυργίσκο (X1, Z1). Το A16B-1210-0430 προσθέτει τους δεύτερους άξονες πυργίσκου (X2, Z2), επιτρέποντας συγχρονισμένη ή ανεξάρτητη στροφή διπλού πυργίσκου σε ένα πέρασμα μηχανής.

Κέντρα μηχανικής κατεργασίας 5 αξόνων:Τρεις γραμμικοί άξονες από τον κύριο πίνακα. το A16B-1210-0430 προσθέτει τον 4ο και τον 5ο περιστροφικό άξονα (συνήθως Α και Β ή Β και Γ). Αυτή η διαμόρφωση επιτρέπει την ταυτόχρονη διαμόρφωση περιγράμματος 5 αξόνων για πολύπλοκα εξαρτήματα αεροδιαστημικής και μήτρας/καλουπιού.

Σενάρια εφαρμογής

Σφάλμα άξονα τόρνου διπλού πυργίσκου:Ένας τόρνος CNC με διπλούς πυργίσκους αναπτύσσει συναγερμό στον άξονα Χ του δεύτερου πυργίσκου. Η επιθεώρηση επιβεβαιώνει ότι η πλακέτα του πρόσθετου άξονα A16B-1210-0430 είναι η πηγή σφάλματος. Η αντικατάσταση της πλακέτας αποκαθιστά τη λειτουργία του άξονα του δεύτερου πυργίσκου.

Κέντρο κατεργασίας 5 αξόνων Συναγερμός 5ου άξονα:Ένα κέντρο μηχανικής κατεργασίας που λειτουργεί με έλεγχο FANUC Series 10-MF αναπτύσσει έναν μόνιμο σερβοσυναγερμό στον 5ο άξονα. Αφού επιβεβαιωθεί ότι η μονάδα και ο κινητήρας είναι λειτουργικά, η πλακέτα πρόσθετου άξονα A16B-1210-0430 αναγνωρίζεται ως το σφάλμα. Η αντικατάσταση πλακέτας επιλύει τον συναγερμό.

FAQ

Ε1: Μπορεί το A16B-1210-0430 να χρησιμοποιηθεί με CNC της σειράς 12 ή της σειράς 16;

Το A16B-1210-0430 έχει σχεδιαστεί ειδικά για τις πλατφόρμες CNC της αναλογικής εποχής Series 10 και Series 11/110. Σειρά 12 και μεταγενέστερα ψηφιακά συστήματα FANUC χρησιμοποιούν διαφορετικές αρχιτεκτονικές πλακέτας αξόνων και διαφορετικές πλακέτες πρόσθετου άξονα. Το A16B-1210-0430 δεν είναι συμβατό με CNC διασύνδεσης ψηφιακών αξόνων.

Ε2: Ποιες μονάδες σερβομηχανισμού DC είναι συμβατές με το A16B-1210-0430;

Η πλακέτα διασυνδέεται με τους ενισχυτές ελέγχου ταχύτητας DC της σειράς M της FANUC — συγκεκριμένα τα μοντέλα 6047 και 6050. Αυτοί ήταν οι σερβομηχανές DC τελευταίας γενιάς στη γκάμα προϊόντων της FANUC πριν από τη μετάβαση στους σερβομηχανισμούς AC. Η πλακέτα λειτουργεί επίσης με την πρώτη γενιά σερβομηχανισμών FANUC AC για τη Σειρά 10. Οι μεταγενέστεροι ψηφιακοί δίσκοι FANUC AC (σειρά Alpha, Beta) δεν είναι συμβατοί με αυτήν την πλακέτα αναλογικής διασύνδεσης.

Ε3: Η αφαίρεση του A16B-1210-0430 επηρεάζει τα κανάλια του κύριου άξονα;

Όχι. Η A16B-1210-0430 είναι μια πλακέτα καθαρά πρόσθετη — προσθέτει δύο κανάλια αξόνων στο σύστημα χωρίς να επηρεάζει τους υπάρχοντες άξονες της κύριας πλακέτας. Η αφαίρεση ή η αντικατάσταση του A16B-1210-0430 δεν διακόπτει τα κανάλια 2 ή 3 αξόνων της κύριας πλακέτας. Μόνο οι δύο πρόσθετοι άξονες (συνήθως 5ος και 6ος) επηρεάζονται από την κατάσταση αυτού του πίνακα.

Ε4: Πώς τοποθετείται το A16B-1210-0430 στη σχάρα ελεγκτή CNC;

Η πλακέτα συνδέεται σε μια καθορισμένη σχισμή στη σχάρα ελεγκτή CNC Series 10/11 — την υποδοχή που προορίζεται για την πρόσθετη μονάδα άξονα. Η θέση της υποδοχής καθορίζεται στο εγχειρίδιο σύνδεσης υλικού FANUC Series 10/11. Ο σύνδεσμος της ακμής της πλακέτας διασυνδέεται με το πίσω επίπεδο του rack. τα καλώδια της μονάδας σερβομηχανισμού συνδέονται με τους συνδέσμους του μπροστινού πίνακα της πλακέτας για την αναλογική έξοδο και τα σήματα ανάδρασης του κωδικοποιητή παλμού.

Ε5: Ποιες παράμετροι CNC πρέπει να ρυθμιστούν μετά την τοποθέτηση ενός αντικαταστάτη A16B-1210-0430;

Οι παράμετροι για τους πρόσθετους άξονες — τύπος άξονα (γραμμικός ή περιστροφικός), κατεύθυνση διαδρομής, ανάλυση κωδικοποιητή παλμών (παλμοί ανά περιστροφή κινητήρα), εκχώρηση ονόματος άξονα και κέρδη βρόχου σερβομηχανισμού — πρέπει να επαληθεύονται μετά την αντικατάσταση. Αυτά διατηρούνται στη μνήμη κύριας παραμέτρου του CNC και δεν αλλάζουν από την ίδια την αντικατάσταση της πλακέτας. Ωστόσο, η επιβεβαίωση των ρυθμίσεων παραμέτρων πριν επιστρέψει το μηχάνημα στην παραγωγή διασφαλίζει ότι οι πρόσθετοι άξονες συμπεριφέρονται σωστά με την εγκατεστημένη νέα πλακέτα.
