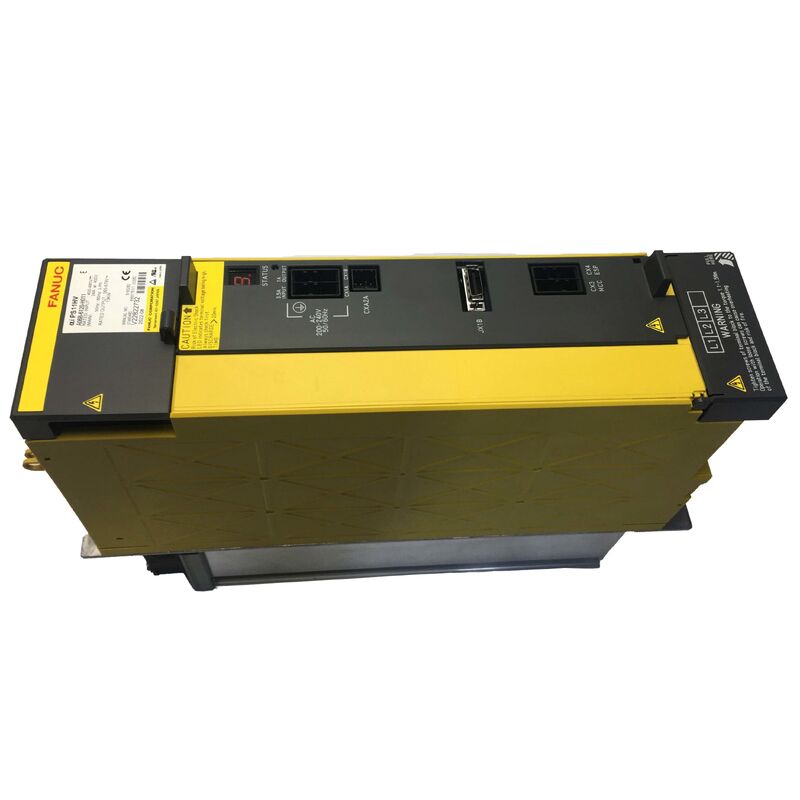

Η παροχή ενέργειας A06B-6120-H011

FANUC A06B-6120-H011 | Alpha i PSM-11HVi Μονάδα Τροφοδοσίας — 11 kW / 400V AC / 90mm / Εξωτερική Ψύκτρα

HV — Τι Διακρίνει Αυτή τη Μονάδα

Το A06B-6120-H011 είναι το PSM-11HVi — η μονάδα τροφοδοσίας 11 kW από τη σειρά Alpha i HV (Υψηλής Τάσης) της FANUC. Η ονομασία HV προσδιορίζει την κατηγορία τάσης τροφοδοσίας του μηχανήματος: αυτή η μονάδα δέχεται τριφασική είσοδο 400V AC και παράγει τον ρυθμιζόμενο δίαυλο DC που τροφοδοτεί τις μονάδες ενισχυτών σερβοκινητήρων και ατράκτου με ονομαστική τάση HV στην ίδια καμπίνα.

Δεν είναι εναλλάξιμο με την τυπική σειρά Alpha PSM 200V (A06B-6077-H111, PSM-11). Και οι δύο παράγουν 11 kW και μοιράζονται το πλάτος περιβλήματος 90mm, αλλά το A06B-6077 λειτουργεί από είσοδο 200–230V AC, ενώ το A06B-6120 έχει σχεδιαστεί για 400V AC. Η τάση τροφοδοσίας εισόδου του μηχανήματος καθορίζει ποιο είναι το σωστό — η τοποθέτηση PSM λανθασμένης κατηγορίας τάσης δημιουργεί μια θεμελιώδη ασυμφωνία που δεν μπορεί να διορθωθεί με παραμέτρους.

Στα 11 kW, το PSM-11HVi τροφοδοτεί τον δίαυλο DC για το σύστημα κίνησης Alpha i HV ονομαστικής τάσης 400V: ένας συνδυασμός μονάδων ενισχυτών ατράκτου HV και μονάδων ενισχυτών σερβοκινητήρων HV συνδεδεμένων στον κοινό δίαυλο DC. Η επιλογή της σωστής χωρητικότητας PSM εξαρτάται από τη συνδυασμένη συνεχή ζήτηση όλων των συνδεδεμένων μονάδων κίνησης HV στην καμπίνα.

Βασικές Προδιαγραφές

Περίβλημα 90mm — Ψύξη και Φυσική Εφαρμογή

Το περίβλημα πλάτους 90mm του PSM-11HVi φέρει μια εξωτερική ψύκτρα στο πίσω μέρος, έναν εσωτερικό ανεμιστήρα που κυκλοφορεί αέρα στα ηλεκτρονικά ελέγχου και έναν εξωτερικό ανεμιστήρα που βοηθά στην ψύξη της ψύκτρας. Και οι δύο ανεμιστήρες είναι αναλώσιμα — ο εσωτερικός ανεμιστήρας (διατίθεται ως ξεχωριστό ανταλλακτικό) πρέπει να αντικαθίσταται σε προγραμματισμένα χρονικά διαστήματα για τη διατήρηση της απόδοσης ψύξης. Η φθορά των ρουλεμάν του ανεμιστήρα παράγει ακουστικό θόρυβο πριν ο ανεμιστήρας αποτύχει εντελώς· προγραμματίστε την αντικατάσταση του ανεμιστήρα κατά τη διάρκεια ενός προγραμματισμένου παραθύρου συντήρησης αντί να περιμένετε έναν συναγερμό ψύξης.

Η εξωτερική ψύκτρα περνά μέσα από το πίσω πάνελ της καμπίνας. Η εγκατάσταση στην καμπίνα απαιτεί όλο το βάθος της μονάδας — περίπου 307mm — πίσω από την μπροστινή επιφάνεια στήριξης, με επαρκή απόσταση για τη ροή αέρα της ψύκτρας. Η παρεμπόδιση της διαδρομής ψύξης της ψύκτρας προκαλεί συναγερμούς θερμικής υπερφόρτωσης κατά τη φόρτιση.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6120-H011 (PSM-11HVi) και του A06B-6077-H111 (PSM-11);

Και οι δύο είναι μονάδες τροφοδοσίας 11 kW με πλάτος 90mm, αλλά εξυπηρετούν διαφορετικές κατηγορίες τάσης εισόδου. Το A06B-6077-H111 δέχεται τριφασική είσοδο 200–230V AC· το A06B-6120-H011 δέχεται τριφασική είσοδο 400V AC. Οι μονάδες κίνησης που τροφοδοτούν είναι επίσης διαφορετικές — το A06B-6120 τροφοδοτεί μονάδες κίνησης Alpha i με ονομαστική τάση HV σχεδιασμένες για είσοδο 400V, όχι τη σειρά 200V. Επιβεβαιώστε την τάση τροφοδοσίας του μηχανήματος και τις συνδεδεμένες μονάδες κίνησης πριν παραγγείλετε.

Ε2: Μπορούν οι πλακέτες PSM-11HVi να επισκευαστούν μεμονωμένα;

Η πλακέτα ελέγχου και η πλακέτα καλωδίωσης δεν διατίθενται ξεχωριστά — οι βλάβες σε επίπεδο πλακέτας δρομολογούνται για ανταλλαγή ή σε εξειδικευμένο τεχνικό με δυνατότητα επισκευής σε επίπεδο εξαρτημάτων. Η μονάδα τρανζίστορ 100A και οι ανεμιστήρες ψύξης διατίθενται ως μεμονωμένα ανταλλακτικά και μπορούν να αντικατασταθούν κατά τη διάρκεια της συντήρησης.

Ε3: Το PSM-11HVi εμφανίζει συναγερμό υπέρτασης διαύλου υπό κανονικό φορτίο. Τι πρέπει να ελεγχθεί;

Η υπέρταση διαύλου υπό κανονικό φορτίο χωρίς βαριά αναγεννητική πέδηση υποδεικνύει βλάβη στο στάδιο του ενεργού ανορθωτή — ένα κύκλωμα IGBT ή πύλης που δεν ρυθμίζει πλέον σωστά. Μην κάνετε επαναφορά και μην συνεχίσετε τη λειτουργία. Μια ανεξέλεγκτη αύξηση της τάσης του διαύλου DC μπορεί να προκαλέσει ζημιά στις συνδεδεμένες μονάδες κίνησης. Το PSM απαιτεί συντήρηση ή ανταλλαγή πριν από την επαναφορά του μηχανήματος σε παραγωγή.

Ε4: Απαιτεί η αντικατάσταση του A06B-6120-H011 αλλαγές στις παραμέτρους CNC;

Όχι. Το PSM δεν αποθηκεύει παραμέτρους CNC. Μετά τη φυσική αντικατάσταση, επαναφέρετε την τροφοδοσία και επαληθεύστε τη σωστή τάση του διαύλου DC στις συνδεδεμένες μονάδες κίνησης HV πριν ενεργοποιήσετε τους άξονες. Επιβεβαιώστε ότι όλα τα καλώδια σύνδεσης και οι οπτικές συνδέσεις στην αλυσίδα κίνησης είναι σωστά τοποθετημένα πριν την τροφοδοσία.

Ε5: Πώς πρέπει να αξιολογείται ένα μεταχειρισμένο A06B-6120-H011 πριν από την εγκατάσταση;

Ελέγξτε και τους δύο ανεμιστήρες για ομαλή περιστροφή και σωστή ταχύτητα κατά την τροφοδοσία. Επιθεωρήστε τη μονάδα τρανζίστορ για ορατή θερμική καταπόνηση ή σημάδια καψίματος. Μια στατική δοκιμή τροφοδοσίας σε πάγκο επιβεβαιώνει ότι η τάση του διαύλου εμφανίζεται χωρίς φορτίο — αλλά η δυναμική δοκιμή φορτίου σε ένα συμβατό σύστημα κίνησης Alpha HV με φορτία κινητήρα είναι η μόνη επικύρωση που επιβεβαιώνει την απόδοση μεταγωγής του τρανζίστορ υπό πραγματικές συνθήκες. Προμηθευτείτε από προμηθευτές που προσφέρουν δοκιμές φορτίου και περίοδο εγγύησης από την ημερομηνία εγκατάστασης.
