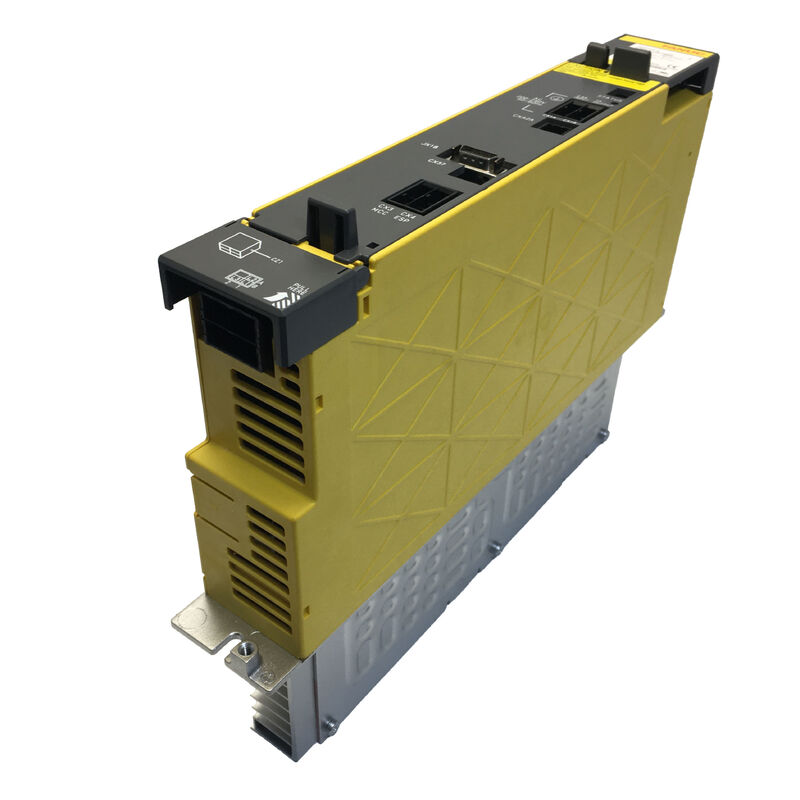

Ηλεκτρονική τροφοδοσία MODULE A06B-6110-H037

Fanuc A06B-6110-H037 | Ενότητα τροφοδοσίας Alpha i PSM-37i (aiPS-37) — 43kW, 200–240V, 153A, Μέγεθος φορτίου συστήματος κίνησης, Πλακέτα ισχύος A16B-2203-0632, 16i/18i/0i CNC

Επισκόπηση

Το Fanuc A06B-6110-H037 είναι το PSM-37i — το μέλος 43kW της οικογένειας τροφοδοτικών alpha i πρώτης γενιάς A06B-6110, τοποθετημένο μεταξύ του PSM-26i (29,8kW) και του PSM-55i (65kW) στη γραμμή των 200V.

Με ονομαστική είσοδο 153A στα 200V, το PSM-37i εξυπηρετεί διαμορφώσεις εργαλειομηχανών μεσαίου έως μεγάλου μεγέθους όπου ένα PSM-26i υστερεί, αλλά η πλήρης χωρητικότητα ενός PSM-55i θα ήταν υπερβολική για το συνδεδεμένο φορτίο του ενισχυτή.

Το περίβλημά του 150mm, η πλακέτα ισχύος A16B-2203-0632 και η χωρητικότητα 43kW ορίζουν μια ενότητα που προδιαγράφηκε για μηχανές κατασκευασμένες από τις αρχές έως τα μέσα της δεκαετίας του 2000 έως το τέλος της εποχής alpha i πρώτης γενιάς — μηχανές που το 2025 φέρουν δεκαπέντε και πλέον χρόνια ιστορίας παραγωγής πίσω τους.

Αυτό το άρθρο εστιάζει στο PSM-37i από την οπτική γωνία της διαμόρφωσης της μηχανής και του υπολογισμού φορτίου: πώς χρησιμοποιούνται τα 43kW στην πράξη, ποιοι τύποι μηχανών και διαμορφώσεις ενισχυτών ανήκουν στη φυσική εμβέλεια του PSM-37i, και πώς τα 153A ρεύματος εισόδου εντάσσονται στον σχεδιασμό του ηλεκτρικού κυκλώματος της εγκατάστασης που απαιτείται για οποιαδήποτε εγκατάσταση ή μετατόπιση μηχανής.

Βασικές Προδιαγραφές

Πού Εντάσσονται τα 43kW στο Σύστημα Κίνησης Alpha i

Κάθε μηχανή εξοπλισμένη με σύστημα κίνησης alpha i έχει ένα PSM επιλεγμένο για να παρέχει τη συνολική ταυτόχρονη ισχύ που καταναλώνεται από όλες τις μονάδες SVM και SPM στο κοινό DC bus. Η μέθοδος επιλογής στην τεκμηρίωση διαμόρφωσης alpha i της Fanuc ζητά από τον σχεδιαστή να αθροίσει τις ονομαστικές ισχύς εξόδου όλων των συνδεδεμένων ενισχυτών, να εφαρμόσει έναν παράγοντα ταυτοχρονισμού (συνήθως 0,7 έως 0,8) και να επιλέξει το PSM του οποίου η συνεχής ονομαστική τιμή υπερβαίνει το αποτέλεσμα.

Σε πρακτικές κατηγορίες μηχανών, το PSM-37i καλύπτει τον χώρο μεταξύ δύο ομάδων. Το PSM-26i στα 29,8kW εξυπηρετεί κέντρα κατεργασίας με ισχύ ατράκτου στην περιοχή 7,5kW–11kW και δύο έως τέσσερις άξονες σερβοκινητήρων μεσαίου μεγέθους — ένα συνδυασμένο φορτίο που, με εφαρμογή παραγόντων ταυτοχρονισμού, εμπίπτει άνετα κάτω από τα 29,8kW.

Το PSM-55i στα 65kW εξυπηρετεί τα μεγαλύτερα κέντρα κατεργασίας και τις μηχανές πέντε αξόνων όπου οι κινητήρες ατράκτου άνω των 22kW συνδυάζονται με πολλαπλούς σερβοκινητήρες υψηλής ροπής.

Η περιοχή του PSM-37i — 43kW — βρίσκεται στη μέση: κέντρα κατεργασίας με κινητήρες ατράκτου 15kW–18kW, ή μηχανές όπου ένας μικρότερος άξονας συνδυάζεται με μεγαλύτερο αριθμό σερβοκινητήρων με υψηλότερα μεμονωμένα ονομαστικά ρεύματα (μηχανές τύπου γέφυρας, κέντρα κατεργασίας οριζόντιας πολλαπλών παλετών, κέντρα περιστροφής με κινούμενα εργαλεία και άξονα C).

Αυτοί είναι κοινοί τύποι μηχανών στους τομείς της αυτοκινητοβιομηχανίας, της αεροδιαστημικής και της μηχανουργικής ακριβείας που ορίζουν τον κύριο όγκο της εγκατεστημένης βάσης της Fanuc, γι' αυτό και το PSM-37i έγινε μία από τις πιο ευρέως χρησιμοποιούμενες μονάδες στην οικογένεια alpha i κατά τα έτη παραγωγής του.

Το Ρεύμα Εισόδου 153A — Ηλεκτρικές Απαιτήσεις Εγκατάστασης

Στα 200V εισόδου, το PSM-37i καταναλώνει 153A στην ονομαστική έξοδο. Αυτός δεν είναι ένας αριθμός που πρέπει να υποτιμάται στον σχεδιασμό της εγκατάστασης. Τριφασικό 153A στα 200V αντιστοιχεί σε περίπου 53kVA φαινομενικής ισχύος. Το κύκλωμα που τροφοδοτεί αυτήν την ενότητα πρέπει να προστατεύεται επαρκώς και να καλωδιώνεται.

Προστασία κυκλώματος: Ένας αυτόματος διακόπτης 200A με χαρακτηριστικό ενεργοποίησης Class D ή K είναι συνήθως κατάλληλος για το συνεχές φορτίο 153A και την παροδική υπέρταση κατά την εκκίνηση.

Το ακριβές μέγεθος του διακόπτη και η καμπύλη ενεργοποίησης εξαρτώνται από την αντίσταση του καλωδίου και τη συγκεκριμένη σειρά διακοπτών. Το εγχειρίδιο εγκατάστασης της σειράς alpha της Fanuc (B-65162) και τα ηλεκτρικά πρότυπα της εγκατάστασης διέπουν την τελική επιλογή.

Μέγεθος καλωδίου: 153A συνεχές στην θερμοκρασία περιβάλλοντος της εγκατάστασης, την πλήρωση του αγωγού και τη γεωμετρία δρομολόγησης του καλωδίου καθορίζουν τη απαιτούμενη διατομή του αγωγού σύμφωνα με τα πρότυπα IEC ή NEC.

Υποδιαστασιολογημένα καλώδια αποτελούν κίνδυνο πυρκαγιάς και πρόβλημα πτώσης τάσης — η υπερβολική αντίσταση του καλωδίου τροφοδοσίας υπό φορτίο 153A θα προκαλέσει μετρήσιμη πτώση τάσης στους ακροδέκτες του PSM-37i, η οποία μπορεί να προκαλέσει AL-6 (ασυνήθιστη παροχή εισόδου) ή να συμβάλει σε διακυμάνσεις της τάσης του DC bus.

Αντιδραστήρας AC: Η τεκμηρίωση της σειράς alpha i της Fanuc προδιαγράφει έναν αντιδραστήρα γραμμής AC κατάλληλο για την κατηγορία ρεύματος εισόδου του PSM-37i. Στα 153A, το περιεχόμενο αρμονικού ρεύματος χωρίς αντιδραστήρα μπορεί να είναι σημαντικό.

Ο αντιδραστήρας μειώνει τις αρμονικές, περιορίζει την υπέρταση κατά την εκκίνηση και προστατεύει τον ανορθωτή εισόδου της μονάδας από παροδικές διακυμάνσεις της παροχής.

Για εγκαταστάσεις μηχανών σε εγκαταστάσεις με άλλο ευαίσθητο εξοπλισμό στην ίδια γραμμή διανομής, ο αντιδραστήρας είναι ιδιαίτερα σημαντικός.

Πλακέτα Ισχύος A16B-2203-0632 και Επιπτώσεις Συντήρησης

Η πλακέτα ισχύος A16B-2203-0632 εντός του PSM-37i χειρίζεται τις κύριες λειτουργίες του κυκλώματος: στάδιο μεταγωγής IGBT, τράπεζα πυκνωτών DC bus, κύκλωμα προφόρτισης και προστασία bus. Αυτή η πλακέτα δεν διατίθεται ως ξεχωριστό ανταλλακτικό μέσω τυπικών καναλιών μεταπώλησης.

Όταν διαγνωστεί βλάβη σε επίπεδο πλακέτας στο PSM-37i, η διαδρομή συντήρησης είναι είτε ανταλλαγή ολόκληρης της μονάδας είτε εξειδικευμένη επισκευή πλακέτας σε επίπεδο εξαρτήματος από εταιρεία με την απαραίτητη τεκμηρίωση και απόθεμα εξαρτημάτων.

Η ηλικία της πλακέτας σε μια μηχανή από την περίοδο παραγωγής 2004–2008 είναι πλέον δεκαπέντε έως είκοσι ετών.

Οι ηλεκτρολυτικοί πυκνωτές σε αυτήν την πλακέτα — οι πυκνωτές φίλτρου DC bus, οι πυκνωτές κυκλώματος προφόρτισης και οι πυκνωτές τροφοδοσίας ελέγχου — έχουν πεπερασμένη διάρκεια ζωής που εξαρτάται από τη θερμοκρασία λειτουργίας και τις ώρες.

Οι πυκνωτές που λειτουργούν κοντά στο ανώτατο όριο της ονομαστικής τους θερμοκρασίας (που σε ένα ντουλάπι χωρίς επαρκή εξαερισμό είναι ρεαλιστικό) γερνούν ταχύτερα από αυτούς που λειτουργούν συντηρητικά. Η οπτική επιθεώρηση για διόγκωση πυκνωτών ή υπολείμματα ηλεκτρολύτη στην επιφάνεια της πλακέτας είναι μια ενέργεια συντήρησης που αξίζει να εκτελεστεί όποτε η μονάδα είναι εκτός λειτουργίας για οποιονδήποτε άλλο λόγο.

PSM-37i σε Διαμορφώσεις Tandem και Multi-PSM

Το A06B-6110-H037 υποστηρίζει λειτουργία tandem — δύο μονάδες PSM-37i που μοιράζονται ένα κοινό DC bus για να παρέχουν συνδυασμένη χωρητικότητα bus 86kW.

Αυτή η διαμόρφωση χρησιμοποιείται σε μεγάλα κέντρα κατεργασίας όπου το συνδυασμένο φορτίο του ενισχυτή υπερβαίνει αυτό που μπορεί να παρέχει ένα μόνο PSM-37i, αλλά ο κατασκευαστής της μηχανής έχει επιλέξει να κατανείμει την παροχή ισχύος σε δύο μονάδες αντί για μία μονάδα υψηλότερης ισχύος.

Σε tandem, και οι δύο μονάδες συνδέονται στην ίδια τριφασική παροχή (μέσω των ίδιων ή ξεχωριστών αυτόματων διακοπτών), μοιράζονται τον ζυγό DC bus, και και οι δύο συμβάλλουν με τα ενεργά τους μπροστινά άκρα αναγέννησης για να επιστρέψουν την ενέργεια επιβράδυνσης.

Το συνδυασμένο ρεύμα εισόδου 306A (153A από κάθε μονάδα) απαιτεί η παροχή της εγκατάστασης και η προστασία του κυκλώματος να έχουν σχεδιαστεί για αυτήν τη συνολική ζήτηση.

Συχνές Ερωτήσεις

Ε1: Μια μηχανή έχει μια μονάδα SPM που οδηγεί έναν κινητήρα ατράκτου 15kW και τρεις μονάδες SVM καθεμία συνδεδεμένη σε έναν σερβοκινητήρα 3kW. Είναι το PSM-37i η σωστή τροφοδοσία, ή θα επαρκούσε το PSM-26i;

Υπολογίστε την ταυτόχρονη ζήτηση bus: άξονας 15kW στο 80% φορτίο = 12kW; τρεις άξονες σερβοκινητήρων στο 50% μέσο φορτίο ο καθένας = 3 × 1,5kW = 4,5kW.

Σύνολο: περίπου 16,5kW σε τυπικά φορτία κατεργασίας.

Αυτό ταιριάζει άνετα στην χωρητικότητα 29,8kW του PSM-26i με σημαντικό περιθώριο. Ωστόσο, εάν το πρόγραμμα κίνησης της μηχανής περιλαμβάνει ακολουθίες όπου και οι τέσσερις άξονες επιταχύνουν ταυτόχρονα σε υψηλές ταχύτητες τροφοδοσίας ενώ ο άξονας είναι σε πλήρες φορτίο, η στιγμιαία μέγιστη ζήτηση θα μπορούσε προσωρινά να υπερβεί τα 29,8kW.

Πραγματοποιήστε ανάλυση μέγιστης ζήτησης για το χειρότερο σενάριο ταυτόχρονης επιτάχυνσης πριν οριστικοποιήσετε την επιλογή του PSM-26i. Εάν ο υπολογισμός της μέγιστης ζήτησης δείχνει σταθερά φορτία που πλησιάζουν ή υπερβαίνουν τα 28kW, το PSM-37i είναι η ασφαλέστερη επιλογή.

Ε2: Το PSM-37i αντικαταστάθηκε από το A06B-6140-H037. Σε περίπτωση βλάβης, μπορεί το A06B-6140-H037 να εγκατασταθεί χωρίς καμία προετοιμασία της μηχανής;

Ναι. Το A06B-6140-H037 είναι ηλεκτρικά και μηχανικά συμβατό με την εγκατάσταση του A06B-6110-H037. Ίδια είσοδος 153A, ίδια έξοδος DC bus 283–339V, ίδιος τύπος τοποθέτησης, ίδια συμβατότητα ενισχυτών.

Η αντικατάσταση δεν απαιτεί αλλαγές παραμέτρων στο CNC, τροποποιήσεις καλωδίωσης ή ρυθμίσεις στις μονάδες SVM ή SPM που βρίσκονται κατάντη.

Μετά την εγκατάσταση του A06B-6140-H037, ενεργοποιήστε τη μηχανή, επιβεβαιώστε την κανονική κατάσταση του PSM και την τάση του DC bus εντός προδιαγραφών, και στη συνέχεια επαληθεύστε την κανονική λειτουργία των αξόνων πριν την επιστροφή στην παραγωγή.

Ε3: Γιατί το PSM-37i δείχνει το εύρος τάσης εξόδου ως 283–339V ενώ η ετικέτα του προϊόντος εισόδου σε ορισμένες μονάδες αναγράφει 283–325V;

Το εύρος 283–325V εμφανίζεται σε παλαιότερη τεκμηρίωση προδιαγραφών και σε ορισμένες ετικέτες προϊόντων που χρονολογούνται από την περίοδο εισαγωγής της πρώτης γενιάς alpha i.

Το εύρος 283–339V αντικατοπτρίζει το πραγματικό παράθυρο τάσης του bus λειτουργίας που διατηρεί το κύκλωμα ρύθμισης του PSM-37i σε όλο το εύρος τάσης εισόδου 200–240V.

Το υψηλότερο ανώτατο όριο (339V έναντι 325V) παρέχει περισσότερο περιθώριο ρύθμισης καθώς η τάση εισόδου μεταβάλλεται προς το άκρο των 240V του επιτρεπόμενου εύρους.

Οι συνδεδεμένοι ενισχυτές alpha i προδιαγράφονται για το εύρος 283–339V. Το ευρύτερο παράθυρο είναι λειτουργικά σωστό.

Ε4: Σε μια μηχανή με PSM-37i που λειτουργεί περίπου στο 70% του ονομαστικού φορτίου, πώς πρέπει να αξιολογηθεί η θερμική διαχείριση;

Στο 70% φορτίο (περίπου 30kW), το PSM-37i παράγει λιγότερη θερμότητα από ό,τι στα ονομαστικά 43kW, αλλά η απαίτηση ψύξης δεν κλιμακώνεται γραμμικά με την έξοδο — οι απώλειες σε κατάσταση αναμονής και οι απώλειες μεταγωγής των τρανζίστορ υπάρχουν σε όλα τα επίπεδα φορτίου.

Ο ανεμιστήρας της ψύκτρας και ο εσωτερικός ανεμιστήρας πρέπει να είναι λειτουργικοί ανεξάρτητα από το επίπεδο φορτίου. Εάν η θερμοκρασία περιβάλλοντος του ντουλαπιού είναι υψηλή (άνω των 40°C), το μειωμένο θερμικό περιθώριο σε μερικό φορτίο μπορεί ακόμα να προκαλέσει συμβάντα AL-3 εάν η απόδοση του ανεμιστήρα έχει υποβαθμιστεί.

Η θερμική αξιολόγηση πρέπει να περιλαμβάνει τη μέτρηση της θερμοκρασίας περιβάλλοντος εντός του ντουλαπιού κοντά στο PSM-37i στο μέγιστο φορτίο παραγωγής, την επιβεβαίωση ότι ο ανεμιστήρας της ψύκτρας κινεί επαρκή ροή αέρα, και τον έλεγχο των πτερυγίων της ψύκτρας για τυχόν συσσώρευση που περιορίζει τη ροή αέρα.

Ε5: Υπάρχει κάποια διαφορά στο περιεχόμενο του εγχειριδίου αναφοράς B-65322 μεταξύ του PSM-37i και του PSM-26i; Μπορεί να χρησιμοποιηθεί το ίδιο εγχειρίδιο και για τα δύο;

Το εγχειρίδιο B-65322 καλύπτει το σύστημα σερβοενισχυτών της σειράς alpha i της Fanuc, το οποίο περιλαμβάνει την οικογένεια A06B-6110 aiPS, συμπεριλαμβανομένων τόσο του PSM-26i (H026) όσο και του PSM-37i (H037). Το ίδιο εγχειρίδιο ισχύει και για τα δύο.

Οι διαφορές ειδικά για το PSM — ονομαστικά ρεύματα, χωρητικότητα ισχύος, απαιτήσεις ψύξης, προδιαγραφές προστασίας κυκλώματος εισόδου — παρατίθενται στις ενότητες προδιαγραφών του εγχειριδίου ανά κωδικό μοντέλου.

Για οποιαδήποτε διαδικασία αναφέρεται σε συγκεκριμένες τιμές ρεύματος ή ισχύος, επιβεβαιώστε ότι διαβάζετε τη γραμμή του PSM-37i αντί της γραμμής του PSM-26i, καθώς οι ηλεκτρικές ονομαστικές τιμές διαφέρουν σημαντικά στα 153A έναντι 106A εισόδου.
