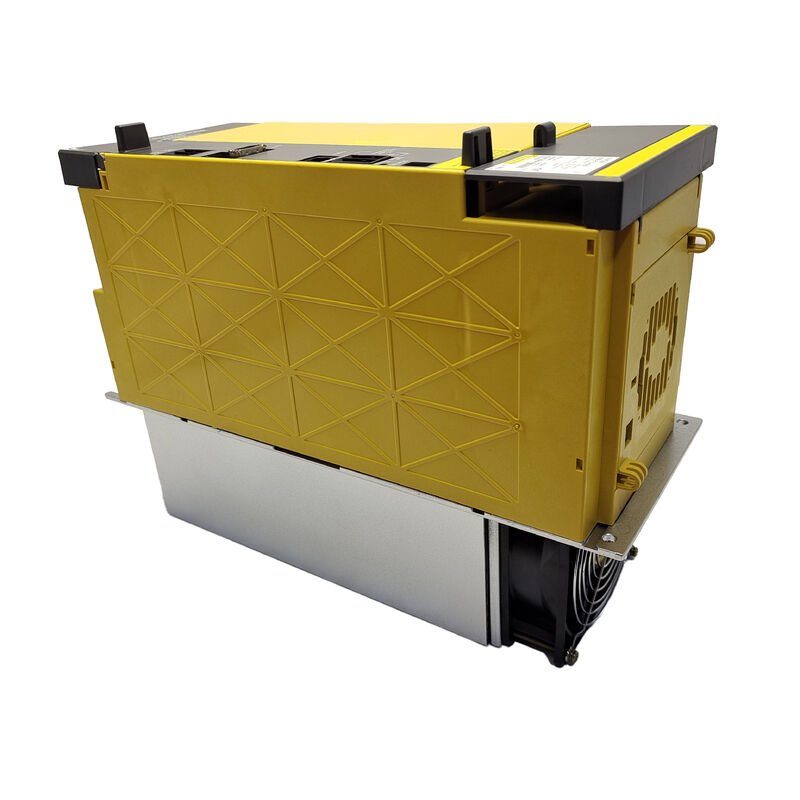

FANUC A06B-6110-H030 Ενότητα Τροφοδοσίας Alpha i Series PSM-30i
Το A06B-6110-H030 — ονομαζόμενο PSM-30i εντός του συστήματος κίνησης Alpha i της FANUC — είναι μια μονάδα τροφοδοσίας 30 kW για εγκαταστάσεις κλάσης 200V. Μετατρέπει το τριφασικό εναλλασσόμενο ρεύμα δικτύου σε ρυθμισμένη τάση DC bus που τροφοδοτεί κάθε ενισχυτή σερβο και ενισχυτή ατράκτου αi στην αλυσίδα, διαθέτοντας ενσωματωμένη δυνατότητα ανάκτησης ενέργειας.
Ρόλος στην Αρχιτεκτονική Κίνησης της Σειράς αi
Το σύστημα κίνησης Alpha i της FANUC χρησιμοποιεί αρθρωτή αρχιτεκτονική όπου οι μονάδες ενισχυτή σερβο και ατράκτου αντλούν ενέργεια από ένα κοινό DC bus υψηλής τάσης που παρέχεται από μια αποκλειστική μονάδα τροφοδοσίας. Το PSM-30i λειτουργεί ως η πηγή αυτού του DC bus για συστήματα κλάσης 200V, τροφοδοτώντας ολόκληρη την αλυσίδα ενισχυτών για μηχανές CNC. Μια βλάβη στο PSM σταματά όλους τους άξονες κίνησης, καθιστώντας αυτή τη μονάδα ένα κρίσιμο εξάρτημα συντήρησης.
Τεχνικές Προδιαγραφές
| Παράμετρος | Τιμή |
|---|
| Αριθμός Εξαρτήματος | A06B-6110-H030 |
| Ονομασία Μοντέλου | PSM-30i / αiPS-30 |
| Σειρά | FANUC Alpha i (αi) — Σειρά 6110 |
| Τύπος Μονάδας | Μονάδα Τροφοδοσίας AC/DC με Ανάκτηση Ενέργειας |
| Τάση Εισόδου | 200-240 V AC, 3-φασική, 50/60 Hz |
| Τάση Εξόδου (DC Bus) | 283-339 V DC |
| Ονομαστική Ισχύς Εξόδου | 30 kW |
| Μέθοδος Ανάκτησης Ενέργειας | Ανάκτηση ενέργειας (επιστρέφει ενέργεια στη γραμμή AC) |
| Βάρος | Περίπου. 17,99 λίβρες (8,2 κιλά) |
| Γενιά | Πρώτη γενιά σειράς 6110 |
| Διάδοχο Εξάρτημα | A06B-6140-H030 |
| Κατασκευαστής | FANUC Corporation, Ιαπωνία |
Οφέλη Ανάκτησης Ενέργειας
Σε αντίθεση με παλαιότερα συστήματα που χρησιμοποιούσαν αντιστάσεις πέδησης για τη διάχυση ενέργειας ως θερμότητα, το PSM-30i χρησιμοποιεί τεχνολογία ανάκτησης ενέργειας από την πηγή τροφοδοσίας για να επιστρέψει την ενέργεια επιβράδυνσης του κινητήρα στη γραμμή τροφοδοσίας AC. Αυτή η προσέγγιση μειώνει σημαντικά την κατανάλωση ενέργειας, εξαλείφει τις συστοιχίες αντιστάσεων ως σημεία αστοχίας και αφαιρεί το θερμικό φορτίο από τον προϋπολογισμό θερμότητας του ντουλαπιού.
Κωδικοί Συναγερμού και Διαγνωστικά
Το A06B-6110-H030 διαθέτει ενσωματωμένα αυτοδιαγνωστικά που αναφέρουν σφάλματα μέσω κωδικών συναγερμού LED:
| Συναγερμός | Συνθήκη |
|---|
| AL-1 | Υπερβολικό ρεύμα στην κύρια μονάδα τροφοδοσίας |
| AL-2 | Ανεμιστήρας ψύξης σταμάτησε (εσωτερικός) |
| AL-3 | Υπερθέρμανση ψύκτρας κύριου κυκλώματος |
| AL-4 | Πτώση τάσης DC bus |
| AL-5 | Κύριος πυκνωτής δεν φόρτισε εντός του καθορισμένου χρόνου |
| AL-6 | Ανώμαλη τροφοδοσία εισόδου |
| AL-7 | Ανώμαλα υψηλή τάση DC bus |
| AL-A | Εξωτερικός ανεμιστήρας ψύξης (ανεμιστήρας ψύκτρας) σταμάτησε |
| AL-E | Ανώμαλη τροφοδοσία εισόδου — ανοιχτή φάση |
Οι AL-4 και AL-5 είναι κοινές αστοχίες πεδίου που συχνά σχετίζονται με την υποβάθμιση των πυκνωτών μετά από χρόνια λειτουργίας. Οι AL-2 και AL-A υποδεικνύουν βλάβη του ανεμιστήρα ψύξης, η οποία είναι ένα τυπικό στοιχείο συντήρησης.
Συμβατά Συστήματα CNC
Το A06B-6110-H030 προορίζεται για συστήματα κίνησης αi κλάσης 200V σε όλες τις κύριες πλατφόρμες CNC της FANUC:
- Σειρά FANUC 0i (0i-B, 0i-C, 0i-D) — Ευρέως διαδεδομένο σε κάθετα κέντρα κατεργασίας, κέντρα περιστροφής και μηχανές κοπής σύρματος EDM
- Σειρά FANUC 16i / 18i — CNC υψηλότερης λειτουργικότητας για κέντρα κατεργασίας πολλαπλών αξόνων και κέντρα περιστροφής-φρεζαρίσματος
- Σειρά FANUC 21i — CNC μεσαίας κατηγορίας κοινό σε μηχανήματα εργαλείων Ασίας και Ευρώπης
- Σειρά FANUC 30i / 31i / 32i — Η πιο ικανή πλατφόρμα για μηχανήματα υψηλής ταχύτητας και εξοπλισμό αεροδιαστημικής ακριβείας
Η ονομαστική ισχύς 30 kW καλύπτει διαμορφώσεις μηχανών όπου δεν απαιτούνται μεγαλύτερες παραλλαγές PSM-37i ή PSM-55i.
Σύγκριση Γενεών
Το A06B-6110-H030 ανήκει στην πρώτη γενιά μονάδων τροφοδοσίας FANUC Alpha i της σειράς 6110. Ο άμεσος διάδοχός του είναι το A06B-6140-H030, το οποίο διαθέτει ενημερωμένες αναθεωρήσεις PCB και τροποποιημένες πλακέτες καλωδίωσης, διατηρώντας το ίδιο μηχανικό περίβλημα και ηλεκτρική διεπαφή. Η σειρά 6140 λειτουργεί ως αντικατάσταση μορφής-εφαρμογής-λειτουργίας για τη σειρά 6110 στις περισσότερες εγκαταστάσεις.
Στρατηγική Συντήρησης και Ανταλλακτικών
Το PSM είναι μεταξύ των ανταλλακτικών υψηλότερης προτεραιότητας για εγκαταστάσεις που λειτουργούν εξοπλισμό FANUC αi σειράς επειδή:
- Μια βλάβη στο PSM διακόπτει ταυτόχρονα όλη την κίνηση του μηχανήματος χωρίς λειτουργία μειωμένης απόδοσης
- Τα κέντρα κατεργασίας και τα κέντρα περιστροφής με ελαττωματικά PSM δεν μπορούν να παράγουν εξαρτήματα μέχρι την αντικατάσταση
- Η ονομαστική ισχύς 30 kW καλύπτει τα περισσότερα τυπικά κάθετα κέντρα κατεργασίας 3-5 αξόνων και CNC κέντρα περιστροφής
Η ύπαρξη μιας επαληθευμένης εφεδρικής μονάδας ελαχιστοποιεί τον χρόνο διακοπής παραγωγής κατά τη διάρκεια κρίσιμων βλαβών.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ του A06B-6110-H030 και του A06B-6140-H030;
Και τα δύο είναι μονάδες τροφοδοσίας FANUC PSM-30i ονομαστικής ισχύος 30 kW για συστήματα αi κλάσης 200V. Το A06B-6110-H030 είναι η έκδοση πρώτης γενιάς (σειρά 6110)· το A06B-6140-H030 είναι ο διάδοχος δεύτερης γενιάς με ενημερωμένες αναθεωρήσεις PCB. Μοιράζονται την ίδια μηχανική τοποθέτηση, ηλεκτρικές συνδέσεις και λειτουργικές προδιαγραφές.
Ποιοι έλεγχοι CNC της FANUC και τύποι μηχανών χρησιμοποιούν το A06B-6110-H030;
Το PSM-30i χρησιμοποιείται σε οποιοδήποτε σύστημα κίνησης αi κλάσης 200V της FANUC σε συνδυασμό με ελέγχους CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i ή 32i. Κοινές εφαρμογές περιλαμβάνουν κάθετα και οριζόντια κέντρα κατεργασίας, CNC κέντρα περιστροφής και μηχανές 5 αξόνων όπου η συνολική ισχύς των κινητήρων σερβο και ατράκτου εμπίπτει στην ικανότητα των 30 kW.
Τι κάνει ακριβώς το PSM-30i μέσα στο ντουλάπι κίνησης;
Το PSM μετατρέπει το τριφασικό εναλλασσόμενο ρεύμα δικτύου 200-240V σε ρυθμισμένη τάση DC bus (283-339V DC) που παρέχει ισχύ κινητήρα σε όλες τις μονάδες ενισχυτή σερβο και τις μονάδες ενισχυτή ατράκτου στην αλυσίδα της σειράς αi. Παρέχει επίσης ισχύ ελέγχου 24V DC στις μονάδες ενισχυτή. Χωρίς ένα λειτουργικό PSM, κανένας άξονας κίνησης δεν μπορεί να λειτουργήσει.
Γιατί εμφανίζεται AL-4 ή AL-5 στο PSM-30i μου, και τι πρέπει να ελέγξω πρώτα;
Οι AL-4 (πτώση τάσης DC) και AL-5 (κύριος πυκνωτής δεν φόρτισε) προκαλούνται συχνά από υποβάθμιση των πυκνωτών στο τμήμα DC bus των παλαιών μονάδων PSM. Πρώτα, ελέγξτε την τριφασική τάση εισόδου για σωστή τάση, ισορροπημένες φάσεις και απουσία ανοιχτής φάσης (AL-E). Εάν η τροφοδοσία εισόδου είναι επιβεβαιωμένα καλή, η μονάδα πιθανότατα απαιτεί επισκευή σε επίπεδο εξαρτημάτων ή αντικατάσταση.
Μπορεί να επισκευαστεί το A06B-6110-H030, και είναι μια ανακατασκευασμένη μονάδα μια βιώσιμη εναλλακτική λύση;
Ναι, εξειδικευμένα καταστήματα επισκευής μονάδων κίνησης FANUC ανακατασκευάζουν μονάδες PSM-30i σε επίπεδο εξαρτημάτων, αντικαθιστώντας πυκνωτές, ανεμιστήρες και άλλα εξαρτήματα με περιορισμένο κύκλο ζωής. Οι ανακατασκευασμένες μονάδες που δοκιμάζονται σε πραγματικά συστήματα FANUC παρέχουν οικονομικά αποδοτικές εναλλακτικές λύσεις σε νέες μονάδες, ιδιαίτερα για παλαιότερα εξαρτήματα της σειράς 6110 που δεν παράγονται πλέον. Βεβαιωθείτε ότι οι ανακατασκευαστές δοκιμάζουν σε πραγματικό υλικό FANUC και όχι μόνο σε τροφοδοτικά πάγκου.
