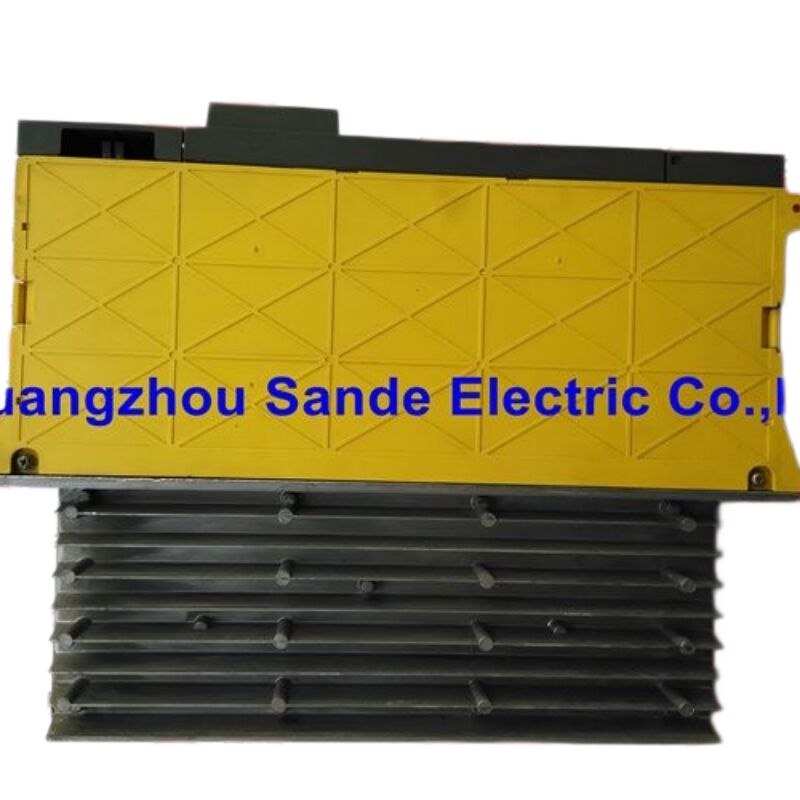

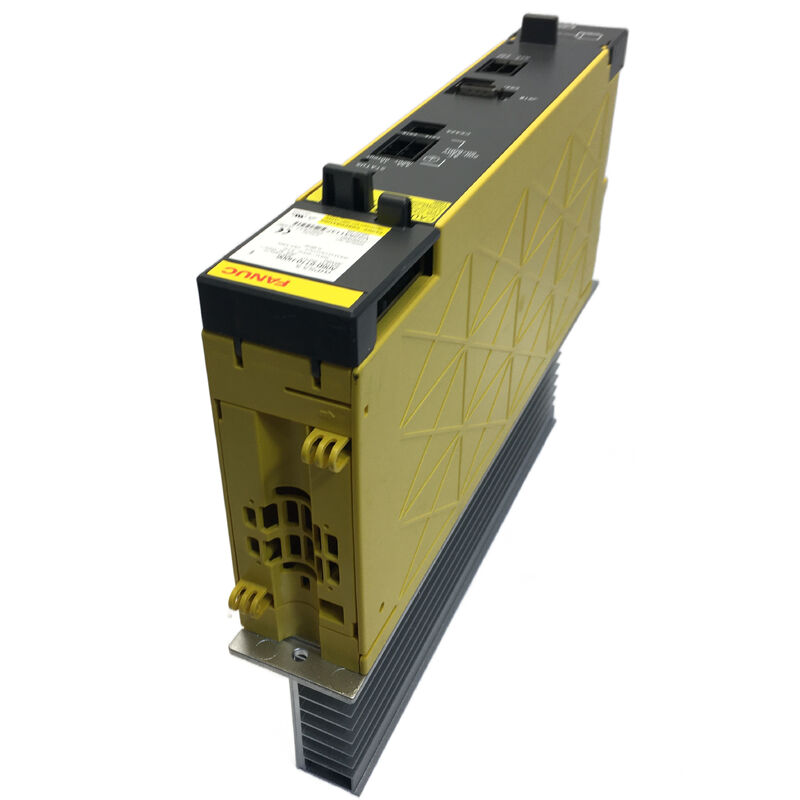

Μονάδα Τροφοδοσίας FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
Σειρά Alpha i | PSM-5.5i | 200-240 VAC | Ονομαστική ισχύς 5.5 kW | Ανάκτηση Ενέργειας | Σύστημα Οδήγησης CNC
Το Θεμέλιο που Χρειάζεται Κάθε Σύστημα Οδήγησης Alpha i
Πριν καν κινηθεί ένας σερβοκινητήρας σε ένα μηχάνημα με FANUC Alpha i, η μονάδα A06B-6110-H006 PSM-5.5i μετατρέπει την τριφασική παροχή AC του εργοστασίου σε καθαρή, ρυθμισμένη ισχύ DC bus. Αυτή η μονάδα τροφοδοσίας βρίσκεται στο μπροστινό μέρος του ντουλαπιού οδήγησης, χειριζόμενη τη μετατροπή AC σε DC και επιστρέφοντας την ενέργεια πέδησης στο δίκτυο παροχής κατά την επιβράδυνση του άξονα.
Τεχνικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Αριθμός Εξαρτήματος FANUC |
A06B-6110-H006 |
| Προδιαγραφή Μονάδας |
A06B-6110-C006 |
| Όνομα Μοντέλου |
PSM-5.5i (Μονάδα Τροφοδοσίας, 5.5 kW) |
| Σειρά |
FANUC Alpha i (είσοδος 200 VAC) |
| Τάση Εισόδου |
200 - 240 VAC (τριφασική) |
| Ρεύμα Εισόδου |
26 A |
| Συχνότητα Εισόδου |
50 / 60 Hz |
| Ονομαστική Ισχύς Εξόδου |
5.5 kW |
| Μέγιστη Ισχύς Εξόδου |
11 kW |
| Μέγιστη Ισχύς Εξόδου (στιγμιαία) |
22 kW |
| Τάση Εξόδου DC Bus |
Περίπου 283 VDC |
| Τύπος Ανάκτησης |
Ανάκτηση Ενέργειας (επιστρέφει ενέργεια στην παροχή) |
| Διαστάσεις (Υ × Π × Β) |
Περίπου 290 mm × 150 mm × 275 mm |
| Βάρος |
Περίπου 4.9 kg |
Οφέλη Ανάκτησης Ενέργειας
Το A06B-6110-H006 διαθέτει τεχνολογία ανάκτησης ενέργειας που επιστρέφει την ενέργεια επιβράδυνσης στο δίκτυο αντί να τη διαχέει ως θερμότητα. Αυτή η δυνατότητα μειώνει τόσο την παραγωγή θερμότητας εντός του ντουλαπιού όσο και την καθαρή κατανάλωση ενέργειας από την παροχή του εργοστασίου, κάτι που είναι ιδιαίτερα επωφελές για μηχανές με συχνούς κύκλους τοποθέτησης.
Αρχιτεκτονική Συστήματος Alpha i
Το σύστημα οδήγησης Alpha i της FANUC χρησιμοποιεί μια κοινή αρχιτεκτονική DC bus, όπου το PSM-5.5i λειτουργεί ως ο μοναδικός μετατροπέας AC σε DC για ολόκληρη την ομάδα οδήγησης. Καταλαμβάνει την αριστερή θέση στη στοίβα του ντουλαπιού οδήγησης, τροφοδοτώντας όλες τις συνδεδεμένες μονάδες σερβοενισχυτών (SVM) και μονάδες ενισχυτών ατράκτου (SPM) που οδηγούν τους άξονες τροφοδοσίας και τους κύριους άξονες.
Συμβατά Συστήματα Ελέγχου CNC
Το A06B-6110-H006 λειτουργεί με διάφορα συστήματα CNC της FANUC, όπως:
- Συστήματα CNC σειράς FANUC 0i (όλες οι παραλλαγές)
- Συστήματα FANUC 16i, 18i, 21i
- Συστήματα FANUC 30i, 31i, 32i
- Συστήματα FANUC 15i
- Ελεγκτές ρομπότ FANUC που χρησιμοποιούν υλικό οδήγησης Alpha i
Απαιτήσεις Εγκατάστασης
Κρίσιμες Σημειώσεις Εγκατάστασης:
- Μην εγκαθιστάτε πυκνωτές βελτίωσης συντελεστή ισχύος - αλληλεπιδρούν καταστροφικά με τα κυκλώματα ανάκτησης
- Η τάση εισόδου πρέπει να παραμένει εντός του εύρους 200-240 VAC για την ονομαστική απόδοση
- Η ισχύς ελέγχου (σύνδεση CX1A) πρέπει να είναι ενεργοποιημένη πριν ή ταυτόχρονα με την ενεργοποίηση του CNC
Διαγνωστικά LED Κατάστασης
Το LED STATUS στην μπροστινή όψη παρέχει άμεσες διαγνωστικές πληροφορίες:
- LED σβηστό - Δεν παρέχεται ισχύς ελέγχου ή το κύκλωμα ελέγχου είναι ελαττωματικό
- LED σταθερό - Κανονική λειτουργία, κύριο κύκλωμα τροφοδοτείται
- LED αναβοσβήνει/συναγερμός - Εντοπίστηκε σφάλμα
Συχνές Ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ του PSM-5.5i και μεγαλύτερων μοντέλων της σειράς A06B-6110;
Η σειρά A06B-6110 καλύπτει ολόκληρη τη γκάμα των PSM Alpha i 200VAC. Το H006 είναι το PSM-5.5i στα 5.5 kW συνεχούς ισχύος, ενώ μεγαλύτερα μοντέλα περιλαμβάνουν τα H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW) και άλλα μέχρι το PSM-55i. Η επιλογή εξαρτάται από τη συνολική ζήτηση συνεχούς ισχύος των συνδεδεμένων μονάδων.
Ε2: Μπορεί το A06B-6110-H006 να χρησιμοποιηθεί με παροχές εισόδου 400VAC;
Όχι. Αυτή η μονάδα είναι ειδικά σχεδιασμένη για τριφασική είσοδο 200-240 VAC. Για παροχές 400-480 VAC, χρησιμοποιήστε τη σειρά HV της FANUC (οικογένεια A06B-6120). Η χρήση αυτής της μονάδας σε 400VAC χωρίς μετασχηματιστή ανύψωσης θα την καταστρέψει.
Ε3: Τι προκαλεί τις πιο συχνές βλάβες σε αυτή τη μονάδα;
Οι κοινές μορφές βλάβης περιλαμβάνουν υποβάθμιση πυκνωτών λόγω γήρανσης και θερμικών κύκλων, βλάβη τρανζίστορ IGBT από γεγονότα υπερβολικού ρεύματος και σφάλματα κυκλώματος οδήγησης πύλης. Η επαγγελματική επισκευή συνήθως περιλαμβάνει αντικατάσταση πυκνωτών, αντικατάσταση ημιαγωγών και αντικατάσταση ανεμιστήρα.
Ε4: Απαιτεί αυτή η μονάδα ειδική διαμόρφωση παραμέτρων εκκίνησης;
Το ίδιο το PSM δεν έχει παραμέτρους που μπορούν να διαμορφωθούν από τον χρήστη. Ωστόσο, οι παράμετροι του σερβοκινητήρα πρέπει να αρχικοποιηθούν σωστά στο CNC πριν από τον πρώτο έλεγχο με τροφοδοσία, και η κατάσταση του PSM πρέπει να επιβεβαιωθεί ως λειτουργική πριν από την εντολή κίνησης του κινητήρα.
Ε5: Η μονάδα αναφέρεται ως καταργημένη - πώς είναι η κατάσταση της προμήθειας για αντικαταστάσεις;
Ενώ έχει καταργηθεί από την τυπική παραγωγή, είναι διαθέσιμες τόσο μονάδες νέου-παλιού αποθέματος όσο και επαγγελματικά ανακατασκευασμένες μονάδες μέσω προμηθευτών ανταλλακτικών CNC που ειδικεύονται στη FANUC. Οι αξιόπιστοι ανακατασκευαστές ελέγχουν τις μονάδες υπό φορτίο και συνήθως παρέχουν εγγυήσεις 12 μηνών.
