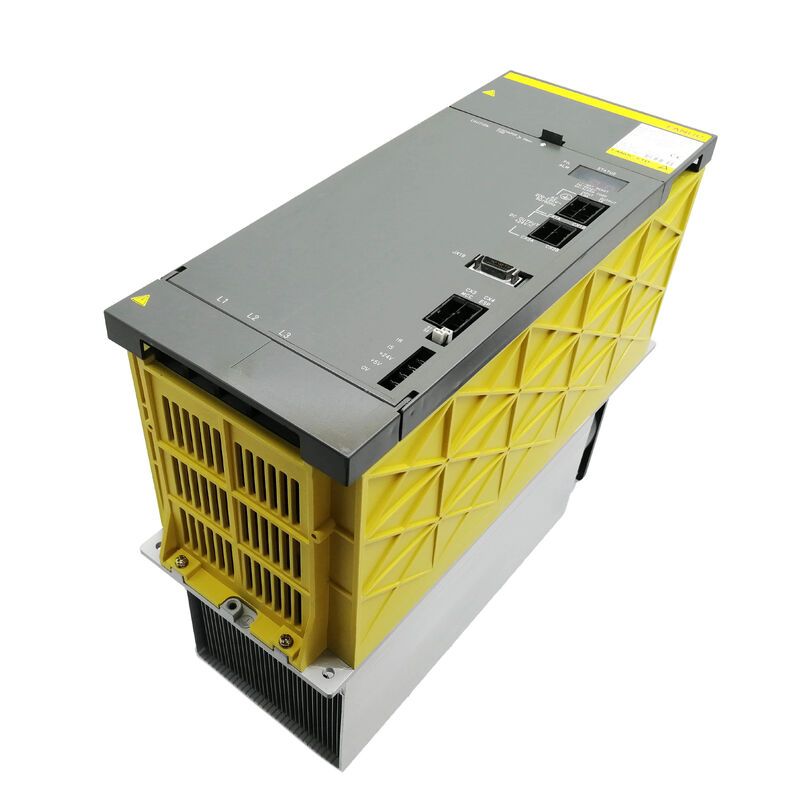

Fanuc A06B-6087-H137∙ Μοδούλος τροφοδοσίας ηλεκτρικής ενέργειας Άλφα PSM-37 43kW, 200-230V AC 3-Φάση, 150A εισροή, 283-325V DC Bus, ενεργητική αναγέννηση, CNC 16i / 18i / 21i

Σύνοψη

ΗFanuc A06B-6087-H137είναι το PSM-37 η μονάδα συνεχούς τροφοδοσίας ισχύος 43kW της σειράς αλφα A06B-6087. Καταλαμβάνει το πάνω μεσαίο τμήμα της σειράς αλφα PSM, τοποθετημένο πάνω από το PSM-26 (29.8kW) και PSM-30 (36kW), και κάτω από τα PSM-45 και PSM-55.

Η κατηγορία αυτή ισχύος εξυπηρετεί μια ειδική ανάγκη: μηχανές που είναι αρκετά μεγάλες ώστε να απαιτούν ένα σπιντέλο υψηλής ισχύος και πολλούς αξόνες servo ταυτόχρονα,αλλά όχι τόσο μεγάλο ώστε να απαιτήσει το μεγαλύτερο φυσικά 300mm πλάτος PSM-45 στεγασμάτων.

The PSM-37 delivers its 43kW into a 150mm wide module — the same footprint as the PSM-15 and PSM-26 — which is an important cabinet space consideration on large machining centres where electrical cabinet volume is constrained.

Με ονομαστική είσοδο 150A σε 200V, το PSM-37 είναι η μεγαλύτερη μονάδα στην οικογένεια A06B-6087 που διατηρεί το στεγασμό πλάτους 150 mm.

Αυτό είναι σημαντικό για τους κατασκευαστές μηχανών και τους μηχανικούς αναβάθμισης, επειδή το PSM-37 μπορεί να αντικαταστήσει ένα PSM-15, PSM-26,ή PSM-30 στην ίδια θέση του ντουλάπιου χωρίς καμία μηχανική τροποποίηση οι μονάδες έχουν την ίδια διάταξη τοποθέτησης και διαμόρφωση σύνδεσης συνεχούς ρεύματοςΌταν το σπινδύλιο ή ο άξονας φόρτωσης ενός μηχανήματος απαιτεί περισσότερη ισχύ από ό, τι μπορεί να παρέχει ένα PSM-26 ή PSM-30, το PSM-37 είναι το επόμενο βήμα χωρίς να αλλάζει τη φυσική διάταξη του ράφου κίνησης.

Οι τρεις μονάδες IGBT του PSM-37 είναι υπεύθυνες για τη λειτουργία ενεργού αναγέννησης που διακρίνει την οικογένεια PSM από την εναλλακτική PSMR (απολύση αντίστασης).Καθώς οι κινητήρες σέρβο και σπιντέλ επιβραδύνονται, η κινητική τους ενέργεια ρέει πίσω προς το λεωφορείο DC.

The PSM-37's active front end detects the rising bus voltage and switches its IGBT stage to invert — feeding the regenerated energy back into the three-phase AC supply rather than dumping it into braking resistors.

Για μεγάλα κέντρα επεξεργασίας με βαριά αδράνεια σπινθήρων και συχνές αλλαγές εργαλείων ταχείας θέσης,Η λειτουργία αναγέννησης μειώνει σημαντικά το θερμικό φορτίο μέσα στο ηλεκτρικό ντουλάπι σε μια πλήρη στροφή παραγωγής..

Το A06B-6087-H137 χρησιμοποιείται συνήθως σε μεγάλα κέντρα επεξεργασίας, κέντρα στροφής με ζωντανά εργαλεία, συστήματα επεξεργασίας 5 άξων,και εξοπλισμού γραμμών μεταφοράς πολλαπλών αξόνων ̇ εφαρμογές που συνδυάζουν μια ισχυρή μονάδα ενισχυτή σφινδέλου με τρεις ή περισσότερους ενισχυτές σερβοάξονων, που απαιτεί συνολική ταυτόχρονη παροχή ισχύος που πλησιάζει ή υπερβαίνει την ικανότητα της κατηγορίας PSM-26.

Βασικές προδιαγραφές

PSM-37 στην ιεραρχία της τάξης ισχύος άλφα

Η σειρά A06B-6087 εκτείνεται από το PSM-15 (17,5kW, 63A) έως το PSM-55 (63kW +), με το PSM-37 να είναι η μονάδα υψηλότερης ισχύος που χωράει ακόμα στο πλαίσιο 150mm.

Η κατανόηση της θέσης του PSM-37 σε αυτή την ιεραρχία είναι άμεσα σχετική με τις αποφάσεις επιλογής και αντικατάστασης.

When a machine running a PSM-26 experiences frequent AL01 overcurrent alarms under heavy simultaneous axis loading — a symptom of the PSM being operated close to or at its continuous current limit — upgrading to the PSM-37 in the same physical module slot is a viable and straightforward solution.

Το επιπλέον 13kW του PSM-37 συνεχούς κεφαλαίου (43kW έναντι 29.8kW) και υψηλότερο ονομαστικό ρεύμα εισόδου (150A έναντι 106A) παρέχουν σημαντικό περιθώριο κατά της κατάστασης υπερφόρτωσης χωρίς να απαιτούνται αλλαγές στη διάταξη του ράφους κίνησης ή την καλωδίωση της λεωφορείας συνεχούς ρεύματος.

Αντίθετα, όταν ένα PSM-37 αποτυγχάνει σε ένα μηχάνημα που λειτουργούσε καλά εντός της χωρητικότητάς του 43kW, και ένα PSM-26 είναι η μόνη διαθέσιμη αντικατάσταση,το PSM-26 μπορεί να λειτουργεί επαρκώς σε μηχανή της οποίας η πραγματική συγχρονική κατανάλωση ισχύος είναι εντός των 29.8kW ∙ μια χρήσιμη επιλογή έκτακτης ανάγκης που πρέπει να εξεταστεί, ενώ το σωστό PSM-37 είναι προερχόμενο.

Θερμική διαχείριση σε 150A

Η επεξεργασία 150A ρεύματος εισόδου εναλλασσόμενου ρεύματος, διατηρώντας την ρυθμιζόμενη διαδρομή συνεχούς ρεύματος εντός της κλίμακας 283·325V, παράγει σημαντική θερμότητα στις τρεις μονάδες του τρανζίστορ IGBT.

Ο θερμικός σχεδιασμός του PSM-37 χρησιμοποιεί την ίδια προσέγγιση τριών οδών με τις μικρότερες μονάδες της οικογένειας A06B-6087:ο εξωτερικός θερμοκηλίδα με πτερύγια οδηγεί τη θερμότητα από τις επιφάνειες τοποθέτησης του IGBT στο περιβάλλον.Ο εξωτερικός ανεμιστήρας οδηγεί την ροή αέρα μέσα από τα πτερύγια του ψυγείου και ο εσωτερικός ανεμιστήρας διατηρεί την κυκλοφορία αέρα μέσα στο περίβλημα του μοντέλου για να αποφεύγεται η εμφάνιση καυτών σημείων στην κάρτα ελέγχου και την πλακέτα καλωδίωσης.

The 150mm module width is reached at the PSM-37 power class partly because of the thermal engineering — the finned heatsink area must be large enough to reject the heat generated at 150A input without raising transistor junction temperatures above the rated limit under worst-case ambient conditions.

Το PSM-45 και άνω απαιτεί ένα ευρύτερο περίβλημα (300 mm) επειδή η μετάβαση στο 185A + εισερχόμενο ρεύμα απαιτεί μεγαλύτερη επιφάνεια θερμοπλύστη από ό,τι μπορεί να φιλοξενήσει το πλαίσιο 150 mm.

Στην είσοδο 150A, το κύκλωμα τροφοδοσίας της εγκατάστασης μπροστά από το PSM-37 απαιτεί προσεκτικό μεγέθος.

Ένας διακόπτης κυκλωμάτων 200A (θερμομαγνητικού τύπου με κατάλληλη καμπύλη ροής χρόνου για την παροδική ροή εκκίνησης) είναι η τυπική ελάχιστη ονομασία.Οι εγκάρσιες τομές καλωδίων για 150A συνεχούς θερμοκρασίας περιβάλλοντος της εγκατάστασης και η γέμιση αγωγού πρέπει να υπολογίζονται σύμφωνα με τα σχετικά ηλεκτρικά πρότυπα..

Ο συνιστώμενος αντιδραστήρας εναλλασσόμενου ρεύματος συμβάλλει στον περιορισμό της εισροής κατά την εκκίνηση και αμβλύνει την αρμονική στρέβλωση που το μπροστινό άκρο του διορθωτή θα έριχνε διαφορετικά στην παροχή ενέργειας της εγκατάστασης.

Εσωτερικές πλάκες και λειτουργικά εξαρτήματα

Η εσωτερική αρχιτεκτονική του PSM-37 ακολουθεί την ίδια φιλοσοφία εξυπηρέτησης με την υπόλοιπη σειρά A06B-6087: οι μονάδες τρανζίστορ, και οι δύο ανεμιστήρες ψύξης, ασφάλειες λεωφορείου DC,και η μπαταρία είναι διαθέσιμα ως ξεχωριστά ανταλλακτικά.

Οι τρεις μονάδες IGBT του εσωτερικού τρανζίστορ είναι διαφορετικής προδιαγραφής από εκείνες των μικρότερων PSM-15 και PSM-26 - είναι μονάδες υψηλότερης διαβάθμισης κατάλληλες για την τάξη εισόδου 150A.

Η πλακέτα καλωδίωσης (A20B-1006-0472 ή A20B-2902-0390 σε ορισμένες αναθεωρήσεις) και η κάρτα ελέγχου (A16B-2202-042x) είναι οι μη αποσπώμενες πλακέτες.η ενότητα απαιτεί ανταλλαγή ή ειδική επισκευή πλακέτων.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί το A06B-6087-H137 PSM-37 να αντικαταστήσει ένα ελαττωματικό PSM-26 (A06B-6087-H126) απευθείας στο ίδιο ράφι κίνησης;

Ναι, όσον αφορά τη φυσική τοποθέτηση και τη σύνδεση DC λεωφορείου, το PSM-37 και το PSM-26 μοιράζονται την ίδια διάσταση 150mm και τα ίδια σημεία σύνδεσης DC λεωφορείου.Έτσι το PSM-37 αντικαθιστά το PSM-26 στην ίδια θέση χωρίς μηχανικές τροποποιήσεις..

Το PSM-37 θα τροφοδοτεί τις υπάρχουσες μονάδες α SVM και SPM που συνδέονται με το λεωφορείο.

Αν το μηχάνημα λειτουργούσε με την ισχύ 29,8kW του PSM-26 πριν την βλάβη,το επιπλέον κενό 43kW του PSM-37 είναι άνετο ̇ δεν υπάρχει κίνδυνος χρήσης υψηλότερου βαθμού PSM σε σύστημα χαμηλότερης ζήτησηςΕπιβεβαιώστε το κύκλωμα τροφοδοσίας πριν το PSM μπορεί να παραδώσει 150A πριν ενεργοποιηθεί.

Ε2: Ποιες συνθήκες σφάλματος ενεργοποιούν ειδικά το AL01 στην κατηγορία PSM-37, και πώς αυτό διαφέρει από την κατηγορία PSM-15;

στις μονάδες PSM-37 (και άλλες μονάδες των κλάσεων PSM-15 έως PSM-30),Το AL01 υποδεικνύει υπερστροφή στο κύριο κυκλώμα εισόδου εναλλασσόμενης ροής το τριστάσιο ρεύμα που αντλείται από το τμήμα του ευθυγραμμιστή έχει υπερβεί το όριο προστασίαςΑυτό είναι το ίδιο νόημα με το PSM-15.

Διακρίνετε από το AL01 στις μικρότερες μονάδες PSM-5.5 και PSM-11, όπου το AL01 δείχνει εσωτερικό σφάλμα IPM. Για το PSM-37, η διάγνωση του AL01 ξεκινά με την τροφοδοσία τριών φάσεων:Έλεγχος ισορροπίας τάσης σε όλες τις τρεις φάσεις, να ελέγχει τις ασφάλειες εισόδου και τον αντιδραστήρα εναλλασσόμενου ρεύματος και να επαληθεύει ότι δεν υπάρχει βραχυκύκλωμα στην καμπίνα συνεχούς ρεύματος ή στις μονάδες ενισχυτή κατωτέρω.

Εάν ο συναγερμός παραμένει με όλες τις μονάδες SVM και SPM αποσυνδεδεμένες από τη λεωφορεία, η βλάβη είναι εσωτερική του PSM-37.

Ε3: Ο αριθμός εγχειριδίου του PSM-37 είναι Β-65162

Το εγχειρίδιο της Fanuc B-65162 καλύπτει το σύνολο της σειράς μονάδων τροφοδοσίας ενέργειας A06B-6087 α, συμπεριλαμβανομένων των PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 και PSM-55.

Οι κωδικοί συναγερμού, τα διαγράμματα καλωδίωσης, οι διαμορφώσεις των εξαρτημάτων και οι διαδικασίες εκκίνησης που τεκμηριώνονται στο B-65162 ισχύουν σε ολόκληρη την οικογένεια, με ειδικές κλήσεις όπου η συμπεριφορά διαφέρει ανάλογα με την τάξη της μονάδας.

Αυτή η κοινή τεκμηρίωση είναι ένα από τα πρακτικά πλεονεκτήματα της οικογένειας A06B-6087 για τους μηχανικούς συντήρησης που εργάζονται σε πολλαπλά μεγέθη μηχανών.

Ε4: Απαιτείται εξωτερική αναγκαστική ψύξη για το PSM-37, ή το ενσωματωμένο σύστημα ανεμιστήρα χειρίζεται όλη τη θερμική διαχείριση;

Το PSM-37 ψύχεται από μόνο του μέσω του ενσωματωμένου συστήματος ανεμιστήρα του, χωρίς να απαιτείται εξωτερική παροχή αναγκαστικού αέρα στη μονάδα.

Ο εξωτερικός ανεμιστήρας (A90L-0001-0335/B) αντλεί τον αέρα του περιβάλλοντος από το εξωτερικό της μονάδας μέσω του εξωτερικού απορροφητήρα θερμότητας.η μόνη απαίτηση είναι ότι το ηλεκτρικό ντουλάπι παρέχει επαρκή ροή αέρα στις εξωτερικές επιφάνειες της μονάδας.

The cabinet ambient temperature must remain within the module's specified operating range (typically 0–55°C) and cabinet air must not be recirculated — cabinet temperature will rise if hot exhaust air is drawn back into the inlet.

Το PSM-45 και το PSM-55, αντίθετα, απαιτούν εξωτερική αναγκαστική ψύξη, εκτός από τους ενσωματωμένους ανεμιστήρες.ο οποίος είναι ένας λόγος που το PSM-37 αναφέρεται ειδικά ως το όριο της αυτοψυγμένης περιοχής της μονάδας.

Ε5: Ποιες σειρές CNC και οικογένειες ενισχυτών άλφα είναι συμβατές με το λεωφορείο PSM-37 DC;

Το PSM-37 παρέχει το συνεχές ρεύμα για ολόκληρη τη σειρά αλφα σειράς SVM σέρβο ενισχυτών μονάδων (A06B-6079, A06B-6096 οικογένειες FSSB) και SPM σπινδύλα ενισχυτών μονάδες (A06B-6088,Οικογένειες A06B-6102) που χρησιμοποιούνται με τη σειρά Fanuc 0-D, 15, 16i, 18i και 21i.

Η ίδια γεννήτρια τροφοδοσίας αλφα δεν είναι συμβατή με τα συστήματα κίνησης αλφα i (A06B-6114 SVM) ή βήτα i σειράς, τα οποία χρησιμοποιούν την γεννήτρια τροφοδοσίας A06B-6110 aiPS.

Οποιαδήποτε συσκευή που αναμειγνύει ενισχυτές άλφα (που τροφοδοτούνται από την οικογένεια A06B-6087 PSM) με ενισχυτές άλφα i (που απαιτούν το A06B-6110 aiPS) δεν μπορεί να μοιράζεται την ίδια διαδρομή DC.
