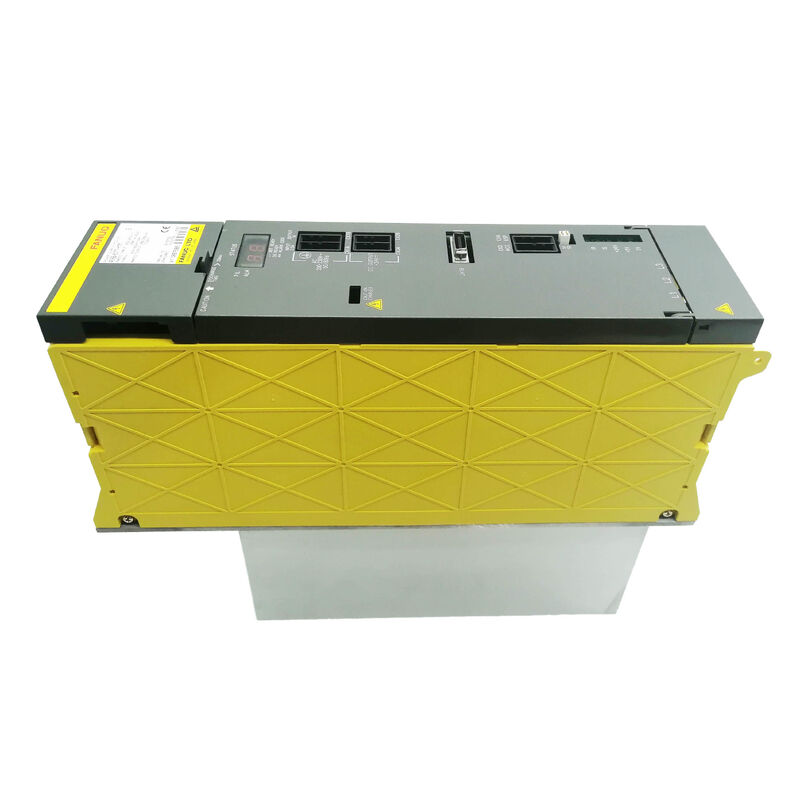

Διάταξη C ΜΟΔΥΛΟ ΔΕΗΣ ΕΠΙΤΡΟΠΗΣ A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

Fanuc A06B-6077-H111∙ Αλφα Σέρβο Μετατροπέας Δύναμης PSM-11 ∙ 13.2kW, 200 ∙ 230V AC 3-Φάση, 49A Εισφορά, 283 ∙ 325V DC Bus, Ενεργητική αναγέννηση, Απαιτείται εξωτερική αναγκαστική ψύξη

Σύνοψη

ΗFanuc A06B-6077-H111είναι η PSM-11 η μεγαλύτερη από τις δύο μονάδες τροφοδοσίας της σειράς A06B-6077, παρέχοντας 13,2 kW ισχύς συνεχούς ρεύματος στο σύστημα κίνησης της σειράς άλφα.Ενώ η υπόλοιπη οικογένεια α-PSM ζει στο μπλοκ αρίθμησης A06B-6087, το PSM-11 καταλαμβάνει τη δική του σειρά A06B-6077 παράλληλα με το μικρότερο PSM-5.5 (A06B-6077-H106).

Και οι δύο είναι δομικά παρόμοιες με τις μονάδες PSM υψηλότερης ισχύος A06B-6087Η έξοδος της συνεχούς ροής στο εύρος 283·325V αλλά εξυπηρετεί ένα ξεχωριστό τμήμα μεγέθους μηχανής: συμπαγή κέντρα επεξεργασίας, lathes CNC και μικρές πολυάξονες μηχανές όπου η συνδυασμένη ζήτηση ισχύος σπινδέλου και servo χωρά άνετα εντός 13,2 kW.

Με ισχύ 13.2kW και ονομαστική είσοδο 49A, το PSM-11 ταιριάζει καλά με μικρές μονάδες ενισχυτών αλφα-στρογγυλοειδών συνδυασμένες με μονάδες SVM ενός ή δύο αξόνων εφοδιασμού.

Μια μηχανή με κινητήρα σφινδέλου 3,7 kW ή 5,5 kW και δύο ή τρεις μικρούς άξονες α-εξαρτήματος είναι μια τυπική εγκατάσταση PSM-11 με συνολική ταυτόχρονη κατανάλωση ισχύος πολύ εντός του ορίου των 13,2 kW,με επαρκές περιθώριο για τις μεταβατικές κορυφές κατά την επιτάχυνση πολλών αξόνων.

Οι μηχανές που εκτελούν χειριστήρια σειράς 0-C ή 0-D με συμπαγή συστήματα κίνησης άλφα είναι μεταξύ των πιο κοινών εφαρμογών PSM-11.οικονομικά εργαλεία όπου η τάξη ισχύος του PSM-11 είναι η φυσική προσαρμογή.

Το PSM-11 μοιράζεται ένα συγκεκριμένο χαρακτηριστικό με το PSM-45 και το PSM-55 στο άλλο άκρο της κλίμακας ισχύος: απαιτεί εξωτερική εξαναγκαστική ψύξη αέρα.

Αυτό αναφέρεται ρητά στην τεκμηρίωση διαμόρφωσης σειράς άλφα της Fanuc μαζί με το PSM-45,διαχωρίζοντας τις δύο μονάδες από την κατηγορία PSM-15 έως PSM-37 που ψύνονται από μόνα τους μέσω της ενσωματωμένης διάταξης ανεμιστήρα και ψυγείου.

Για το PSM-11, η απαίτηση εξωτερικής αναγκαστικής ψύξης αντικατοπτρίζει τη συμπαγή φυσική μορφή της μονάδας:το περίβλημα πλάτους 60 mm δεν χωρεί την περιοχή πτερύγων του ψυγείου που θα ήταν απαραίτητη για αυτοψύξη σε είσοδο 49A, έτσι ώστε ο θερμικός σχεδιασμός να εξαρτάται από το ντουλάπι που παρέχει συμπληρωματική ροή αέρα μέσω του αποβλήτου θερμότητας της μονάδας.

Η ενεργή αναγέννηση αποτελεί μέρος του σχεδιασμού του PSM-11, το οποίο το τοποθετεί στην οικογένεια PSM και όχι στην εναλλακτική PSMR (απολύση αντίστασης).

Ακόμη και στα 13,2 kW, η ενέργεια επιβράδυνσης από μικρούς σπινδύλους και κινητήρες servo αθροίζεται σε μια μετατόπιση παραγωγής με επαναλαμβανόμενους κύκλους θέσης και αλλαγές εργαλείων.

Το PSM-11 επιστρέφει αυτή την ενέργεια στην τροφοδοσία τριών φάσεων αντί να την καίει σε αντίσταση.Εξάλειψη τόσο της ανάγκης για εξωτερική μονάδα αντίστασης εκκένωσης όσο και της σχετικής παραγωγής θερμότητας για το ντουλάπι.

Βασικές προδιαγραφές

Σειρά A06B-6077 ∆ Αρχιτεκτονική ισχύος μικρών μηχανών

Η οικογένεια προϊόντων A06B-6077 αναπτύχθηκε παράλληλα με την κύρια σειρά A06B-6087 PSM για την αντιμετώπιση του τμήματος μικρών μηχανών χωρίς υπερπροσδιορισμό της τροφοδοσίας.

Ένας κατασκευαστής μηχανημάτων εργαλείων που σχεδιάζει ένα συμπαγές πηνίο CNC ή ένα μικρό κέντρο γεώτρησης με 5 ̇ 10 kW συνολικής ισχύος συστήματος κίνησης δεν είχε ανάγκη από την ικανότητα του PSM-15 17,5 kW,και το στερεόφυλλο πλάτους 60 mm του PSM-11 (σε σύγκριση με τα στερεόφυλλα 90-150 mm των μονάδων A06B-6087) ταιριάζει πιο φυσικά στα συμπαγή ηλεκτρικά ντουλάπια μικρών εργαλειομηχανών.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

Αυτό έχει πρακτικές συνέπειες για τη συντήρηση: η προμήθεια ανταλλακτικών για τις εσωτερικές πλακέτες του PSM-11 ακολουθεί τη δομή αριθμού τμήματος 6077,και αυτές οι πλακέτες δεν είναι διαθέσιμες ξεχωριστά η μονάδα είναι η μονάδα εξυπηρέτησης.

Συμπίεση με εξωτερική ψύξη

Το βάρος ~ 2,26kg του PSM-11 και το συμπαγές στεγαστικό πλάτους 60 mm είναι πρακτικά πλεονεκτήματα για τη διάταξη ηλεκτρικού ντουλαπιού μικρών μηχανών.Ένα ντουλάπι που θα κατακλύζεται από το 150mm PSM-15 μπορεί να φιλοξενήσει το PSM-11 χωρίς περιορισμούς χώρου.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

Στην πράξη, αυτό σημαίνει ότι το PSM-11 πρέπει να τοποθετείται σε θέση μέσα στο ντουλάπι όπου η ροή αέρα του ντουλάπι είναι θετική και σταθερή,ή όταν μια ειδική διάταξη ροής αέρα κατευθύνει ψυχρό αέρα μέσω της μονάδας.

Ένα ντουλάπι με φτωχή θερμική σχεδίαση, ζεστές ζώνες, ανακυκλωμένο αέρα ή μπλοκαρισμένο εξαερισμό, θα προκαλέσει διακοπή λειτουργίας του αγωγού θερμότητας AL03 λόγω υπερθερματισμού στο PSM-11, ακόμη και σε επίπεδα φορτίου πολύ χαμηλότερα των 13,2 kW.

Αυτό είναι ένα πιο κοινό πρόβλημα συντήρησης σε μικρά μηχανήματα από ό, τι σε μεγάλα, επειδή τα μικρά μηχανήματα είναι πιο πιθανό να έχουν ελάχιστες διατάξεις ροής αέρα στο ντουλάπι.

Σύστημα ανίχνευσης διαρροών και συναγερμού

Το A06B-6077-H111 περιλαμβάνει ένα κύκλωμα ανίχνευσης διαρροών που παρακολουθεί τις συνθήκες σφάλματος εδάφους στην καμπίνα συνεχούς ρεύματος και την καλωδίωση του κινητήρα.

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

Το σύστημα κωδικοποίησης συναγερμού για το PSM-11 ακολουθεί την τυποποιημένη δομή συναγερμού α-PSM:

ΑΛ01∆ υπερεύματα στην κύρια μονάδα ισχύος (λάθος IPM στο PSM-11, διαφορετικό από την έννοια υπερεύματος στο PSM-15 και άνω).

ΑΛ02Ο συγκεκριμένος ανεμιστήρας που επηρεάζεται πρέπει να προσδιορίζεται και να αντικαθίσταται αμέσως.

ΑΛ04Ελέγξτε τις ενότητες ενισχυτή και τις συνδέσεις λεωφορείου συνεχούς ρεύματος.

ΑΛ05Η προφόρτιση του λεωφορείου συνεχούς ρεύματος δεν ολοκληρώθηκε.

Γενικές ερωτήσεις

Ε: Το PSM-11 ανήκει στη σειρά A06B-6077 και όχι στην σειρά A06B-6087 ∙ σημαίνει αυτό ότι είναι ασυμβίβαστο με τις μονάδες ενισχυτή σερβο A06B-6087 SVM στο ίδιο λεωφορείο;

Όχι, η αρίθμηση σειρών στο σύστημα προϊόντων A06B προσδιορίζει τον συγκεκριμένο τύπο μονάδας και όχι την ασυμβατότητα συστήματος.

Η έξοδος της συνεχούς λεωφορείας του A06B-6077-H111 είναι πλήρως συμβατή με τις μονάδες ενισχυτών SVM της σειράς A06B-6079 και A06B-6096 και τις μονάδες ενισχυτών A06B-6088/A06B-6102 SPM στο κοινό λεωφορείο συνεχούς ρεύματος.

Το PSM-11 βρίσκεται απλά στο τέλος χαμηλής ισχύος της οικογένειας αλφά, παρέχοντας την ίδια ρυθμιζόμενη λεωφορεία συνεχούς ρεύματος 283 ̇ 325 V που απαιτούν όλες οι μονάδες ενισχυτή σειράς αλφά,με ισχύ ισχύος κατάλληλο για μικρές συσκευές.

Ε2: Για τις απαιτήσεις εξωτερικής αναγκαστικής ψύξης του PSM-11, ποια συγκεκριμένη διάταξη ροής αέρα συνιστά η Fanuc;

Το εγχειρίδιο εγκατάστασης υλικού της σειράς alfa της Fanuc (B-65162) τεκμηριώνει τις ρυθμίσεις αναγκαστικής ψύξης για τις ενότητες που το απαιτούν, συμπεριλαμβανομένου του PSM-11.

Η απαίτηση είναι ο δροσερός εξωτερικός αέρας να ρέει στις επιφάνειες του θερμοπνευστήρα του μοντέλου, συνήθως από το κάτω μέρος του μοντέλου προς τα πάνω, ακολουθώντας τη φυσική κατεύθυνση σύγκλισης.

Ο απαιτούμενος ειδικός όγκος και ταχύτητα ροής αέρα είναι συνάρτηση της παραγωγής θερμότητας της μονάδας με ονομαστικό φορτίο και της θερμικής αντίστασης του αποβλήτου.

Στην πράξη, ένας μικρός άξονας ανεμιστήρας που είναι τοποθετημένος για να κατευθύνει την ροή αέρα μέσω των επιφανειών των ψυκτικών του PSM-11, μεγέθους σύμφωνα με την προδιαγραφή B-65162, είναι η τυποποιημένη υλοποίηση.

Ε3: Μπορεί το PSM-11 να αντικαταστήσει το PSM-5.5 (A06B-6077-H106) σε ένα μηχάνημα όπου το PSM-5.5 έχει αποτύχει;

Ένα PSM-11 μπορεί να τροφοδοτήσει την ίδια γραμμή συνεχούς ρεύματος που εξυπηρετούσε ένα PSM-5.5, και η πρόσθετη χωρητικότητα ισχύος (13.2kW έναντι 5.5kW) δεν αποτελεί κίνδυνο για τους ενισχυτές κατ 'απόγειο ̇ θα αντλήσουν μόνο αυτό που χρειάζονται.

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 χαμηλότερο ρεύμα.

Εάν το κύκλωμα τροφοδοσίας είχε το μέγεθος των απαιτήσεων του PSM-5.5, η αναβάθμιση στο PSM-11 απαιτεί επιβεβαίωση ότι η προστασία του κυκλώματος και η καλωδίωση είναι επαρκείς για το 49A.

Ε4: Η περιγραφή του προϊόντος περιλαμβάνει τον όρο "μετατροπέας ισχύος σερβο" στον κατάλογο των εξαρτημάτων. Τι σημαίνει αυτή η ονομασία στο πλαίσιο του συστήματος Fanuc alpha;

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

Η ορολογία "μετατροπέας" αντικατοπτρίζει τον ρόλο της μονάδας στην αρχιτεκτονική ισχύος του συστήματος ̇ είναι το στάδιο μετατροπής από εναλλασσόμενο σε συνεχές ρεύμα.

Το συγκεκριμένο προϊόν δεν διαφέρει από το PSM-11; "μετατροπέας ισχύος σερβο," "PSM-11," και "μοδίου τροφοδοσίας" περιγράφουν όλα την ίδια μονάδα A06B-6077-H111 από διαφορετικές περιγραφικές γωνίες.

Ε5: Μετά την αντικατάσταση του PSM-11, ποια επαλήθευση εκκίνησης απαιτείται στο CNC;

Η μονάδα θα πρέπει να εμφανίζει μια κανονική κατάσταση λειτουργίας (φορτωμένο λεωφορείο, χωρίς συναγερμό) μέσα στα πρώτα δευτερόλεπτα μετά την εφαρμογή ισχύος.

Επιβεβαιώστε ότι η τάση του συνεχούς ρεύματος είναι παρούσα και εντός της κλίμακας των 283~325V, ελέγχοντας την εμφάνιση της κατάστασης της μονάδας SVM στην οθόνη συντήρησης του CNC.

Εάν εμφανιστεί οποιοδήποτε συναγερμό στο PSM-11 ή στις κατωτέρω μονάδες SVM αμέσως κατά την εκκίνηση, διαγνώστε πριν από την εκκίνηση οποιουδήποτε άξονα.επαληθεύεται η κανονική λειτουργία του άξονα με αργή χειροκίνητη κίνηση σε κάθε άξονα πριν από την επιστροφή της μηχανής στον αυτόματο κύκλο.
