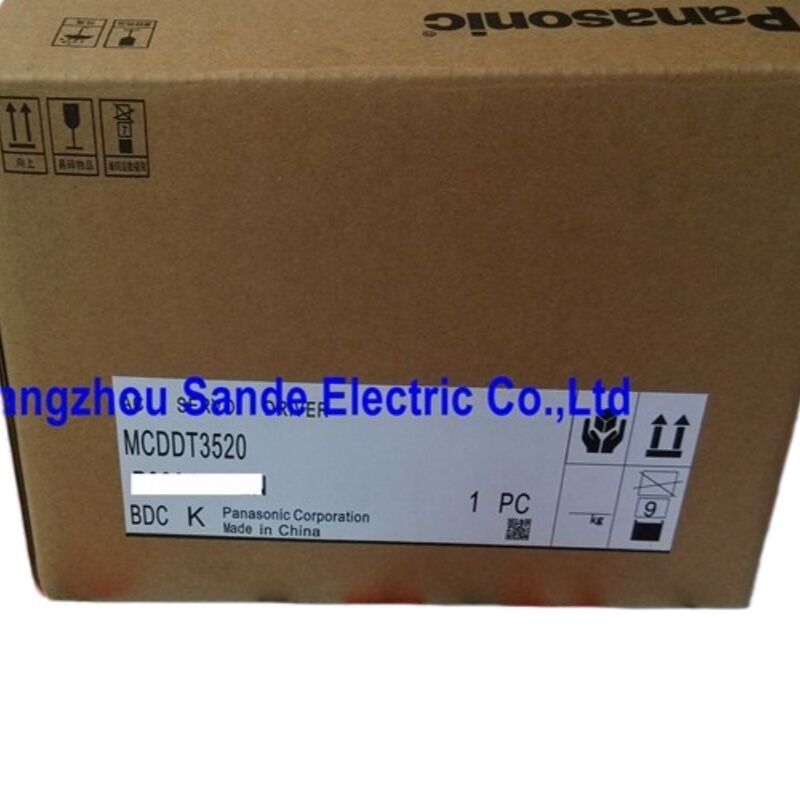

Panasonic MCDDT3520 — Σειρά MINAS A4 750W AC Servo Driver, C-Frame, Μονοφασικό/Τριφασικό 200–240V

Σχεδιασμένο για Ταχύτητα, Ρυθμισμένο για Ακρίβεια

Τα μηχανήματα που απαιτούν τα περισσότερα από έναν servo driver είναι αυτά που λειτουργούν ταχύτερα, σταματούν πιο απότομα και επαναλαμβάνουν αυτούς τους κύκλους χιλιάδες φορές την ημέρα. Η Panasonic σχεδίασε τη σειρά MINAS A4 με γνώμονα ακριβώς αυτό το περιβάλλον — και ο MCDDT3520 βρίσκεται στη θέση των 750W σε αυτή τη σειρά, φέροντας την πλήρη αρχιτεκτονική A4 στο συμπαγές σώμα C-frame.

Αυτό που διέκρινε τη σειρά A4 από τις προηγούμενες γενιές ήταν η υιοθέτηση ενός ταχύτερου επεξεργαστικού πυρήνα. Η πλατφόρμα επέτυχε μια συχνότητα απόκρισης ταχύτητας 1 kHz, μια τιμή που αντικατοπτρίζει πόσο γρήγορα ο βρόχος ελέγχου του driver μπορεί να αντιδράσει σε διαταραχές και αλλαγές εντολών. Σε μηχανήματα υψηλής ταχύτητας pick-and-place, περιστροφικούς δείκτες ή συστήματα ηλεκτρονικού εκκέντρου πολλαπλών αξόνων, αυτή η ταχύτητα απόκρισης είναι η διαφορά μεταξύ ενός servo που παρακολουθεί πιστά το προφίλ κίνησης που έχει εντολή και ενός που συσσωρεύει σφάλματα υστέρησης υπό δυναμική φόρτιση. Ο MCDDT3520 προσφέρει την ίδια εύρος ζώνης απόκρισης 1 kHz στην κατηγορία των 750W.

Τεχνικές Προδιαγραφές

Τέσσερις Λειτουργίες Ελέγχου σε Έναν Driver

Ο MCDDT3520 δεν είναι servo driver μονής λειτουργίας. Έλεγχος θέσης, ταχύτητας, ροπής και πλήρως κλειστός έλεγχος είναι ενσωματωμένοι στο ίδιο υλικό — η λειτουργία επιλέγεται μέσω παραμέτρου, πράγμα που σημαίνει ότι ένα αποθηκευμένο ανταλλακτικό καλύπτει πολλαπλούς τύπους εφαρμογών σε μια εγκατάσταση.

Έλεγχος θέσης είναι η πιο συχνά χρησιμοποιούμενη λειτουργία για τους άξονες μηχανών: ο κεντρικός ελεγκτής εξάγει ένα τρένο παλμών, ο driver κλείνει τον βρόχο θέσης χρησιμοποιώντας ανάδραση από τον κωδικοποιητή, και ο κινητήρας εκτελεί το προφίλ που έχει εντολή με τη λειτουργία ηλεκτρονικού γραναζιού να κλιμακώνει την αναλογία εντολής στην απαίτηση ανάλυσης της εφαρμογής. Γίνονται αποδεκτές τρεις μορφές εισόδου παλμών — Παλμός + Σήμα, CW/CCW και τετραγωνική — έτσι ο MCDDT3520 δέχεται εντολές από σχεδόν οποιαδήποτε PLC ή κάρτα κίνησης χωρίς υλικό μετατροπής σήματος.

Έλεγχος ταχύτητας ρυθμίζει την ταχύτητα του άξονα ανάλογα με μια αναλογική είσοδο τάσης, συνήθως ±10V DC. Ο βρόχος ελέγχου λειτουργεί στο πλήρες εύρος ζώνης της σειράς A4, το οποίο παρέχει ομαλή, σταθερή ρύθμιση ταχύτητας ακόμη και όταν η ροπή φορτίου μεταβάλλεται εντός ενός κύκλου — σημαντικό για ατράκτους λείανσης, κυλίνδρους τροφοδοσίας και εφαρμογές περιέλιξης με ελεγχόμενη τάση όπου η απόκλιση ταχύτητας είναι ορατή στο τελικό προϊόν.

Έλεγχος ροπής ρυθμίζει την ροπή εξόδου του κινητήρα ανάλογα με ένα αναλογικό σήμα εντολής, με ένα προγραμματιζόμενο ανώτατο όριο ταχύτητας. Αυτή η λειτουργία εξυπηρετεί μηχανισμούς σύσφιξης, εξοπλισμό εισαγωγής με περιορισμένη ροπή και συστήματα περιέλιξης όπου η διαχείριση δύναμης είναι ο κύριος στόχος ελέγχου.

Πλήρως κλειστός έλεγχος είναι η ξεχωριστή δυνατότητα της σειράς A4 για εφαρμογές μηχανών ακριβείας. Ένας δευτερεύων κωδικοποιητής — συνήθως μια γραμμική κλίμακα ή ένας περιστροφικός κωδικοποιητής υψηλής ανάλυσης — τοποθετείται στην πλευρά φορτίου του μηχανικού συστήματος μετάδοσης κίνησης και παρέχει ανάδραση της πραγματικής θέσης φορτίου αντί της θέσης του άξονα του κινητήρα. Ο driver κλείνει τον βρόχο θέσης γύρω από αυτήν την εξωτερική ανάδραση, εξαλείφοντας το σφάλμα τοποθέτησης που προκύπτει από σφάλμα βήματος κοχλία, θερμική διαστολή και μηχανική συμμόρφωση μεταξύ κινητήρα και φορτίου. Για εργαλειομηχανές και εξοπλισμό ημιαγωγών όπου η ακρίβεια του άξονα πρέπει να διατηρείται σε όλο το εύρος κίνησης, ο πλήρως κλειστός έλεγχος είναι αυτό που κάνει τη διαφορά.

Υποστήριξη Κωδικοποιητή: Ενσωματωμένος και Απόλυτος στον Ίδιο Driver

Ο MCDDT3520 υποστηρίζει και τους δύο τύπους κωδικοποιητών της σειράς A4 της Panasonic, και οι δύο ομάδες συμβατών κινητήρων διαφέρουν σε αυτά που προσφέρουν.

Οι κινητήρες που είναι εφοδιασμένοι με τον ενσωματωμένο κωδικοποιητή 2.500 P/r είναι η χαμηλότερου κόστους επιλογή και η προεπιλεγμένη διαμόρφωση στη σειρά A4. Ο κωδικοποιητής εξάγει 2.500 τετραγωνικά σήματα γραμμής, τα οποία ο driver παρεμβάλλει εσωτερικά για τους υπολογισμούς ελέγχου θέσης και ταχύτητας. Κατά την εκκίνηση, αυτοί οι κινητήρες απαιτούν έναν κύκλο επιστροφής σε σημείο αναφοράς για να καθοριστεί η απόλυτη θέση — μια σύντομη, προβλέψιμη συμπεριφορά μηχανής που είναι σχεδιασμένη στην ακολουθία εκκίνησης.

Οι κινητήρες με τον απόλυτο κωδικοποιητή 17-bit (131.072 μετρήσεις ανά περιστροφή) διατηρούν την πλήρη απόλυτη θέση πολλαπλών στροφών τους σε κύκλους τροφοδοσίας, χρησιμοποιώντας μια εφεδρική μπαταρία συνδεδεμένη στον driver. Η παράμετρος Pr0B αλλάζει τη διαχείριση του κωδικοποιητή του driver μεταξύ των λειτουργιών ενσωματωμένου και απόλυτου. Κρίσιμα, ο απόλυτος κωδικοποιητής 17-bit μπορεί επίσης να λειτουργήσει σε ενσωματωμένη λειτουργία χωρίς μπαταρία — αυτό είναι χρήσιμο όταν η διατήρηση της απόλυτης θέσης πολλαπλών στροφών δεν απαιτείται, αλλά η υψηλότερη ανάλυση του κωδικοποιητή εξακολουθεί να είναι επιθυμητή. Ο driver αποστέλλεται με προεπιλεγμένη ρύθμιση για ενσωματωμένη λειτουργία (Pr0B = 1)· η μετάβαση σε απόλυτη λειτουργία απαιτεί τη ρύθμιση του Pr0B σε 0 και την εγκατάσταση της εφεδρικής μπαταρίας.

Αυτόματη Ρύθμιση Κέρδους και Έλεγχος Απόσβεσης

Η χειροκίνητη ρύθμιση του βρόχου servo σε μηχανές υψηλής αδράνειας ή μηχανικά εύκαμπτες είναι χρονοβόρα εργασία. Η σειρά MINAS A4 αντιμετωπίζει αυτό μέσω αυτοματοποιημένης ρύθμισης κέρδους — ο driver παρατηρεί την πραγματική απόκριση του κινητήρα σε εντολές κίνησης κατά τη διάρκεια μιας ακολουθίας αυτόματης ρύθμισης και υπολογίζει αναλογικά, ολοκληρωτικά και παραγωγικά κέρδη κατάλληλα για τα χαρακτηριστικά φορτίου του μηχανήματος. Για μηχανές με σταθερά, προβλέψιμα φορτία, η αυτόματη ρύθμιση συνήθως παράγει μια καλά συμπεριφερόμενη απόκριση servo με την πρώτη προσπάθεια, μειώνοντας σημαντικά τον χρόνο εγκατάστασης.

Η σειρά A4 περιλαμβάνει επίσης έλεγχο απόσβεσης — μια λειτουργία που στοχεύει σε μηχανικά συστήματα χαμηλής ακαμψίας όπου εμφανίζεται υπολειμματική δόνηση στο τέλος μιας κίνησης τοποθέτησης. Δομές μηχανών με μεγάλες μη υποστηριζόμενες εκτάσεις, εύκαμπτες συνδέσεις ή ελαστικότητα γραναζιών τείνουν να δονηθούν στη συχνότητα συντονισμού τους μετά τη διακοπή του κινητήρα. Ο έλεγχος απόσβεσης εφαρμόζει ένα φιλτραρισμένο αντίστοιχο στην εντολή ταχύτητας για να καταστείλει αυτή τη δόνηση χωρίς την αστάθεια που προκύπτει από την απλή αύξηση του παραγωγικού κέρδους. Το αποτέλεσμα είναι καθαρότερη σταθεροποίηση θέσης, καλύτερη επαναληψιμότητα θέσης και λιγότερη μηχανική καταπόνηση στο σύστημα μετάδοσης κίνησης.

Συμβατοί Κινητήρες

Ο MCDDT3520 καλύπτει την κατηγορία ονομαστικής εξόδου 750W σε διάφορες σειρές κινητήρων της οικογένειας A4 της Panasonic. Οι σειρές κινητήρων και τα χαρακτηριστικά εφαρμογής τους είναι:

MSMD — Χαμηλή αδράνεια, ονομαστική ταχύτητα 3.000 σ.α.λ. Η τυπική επιλογή για εφαρμογές γενικού ελέγχου κίνησης όπου η γρήγορη επιτάχυνση και το συμπαγές μέγεθος του κινητήρα είναι προτεραιότητες. Οι κινητήρες MSMD 750W συνδυάζονται απευθείας με τον MCDDT3520 και είναι ο πιο συνηθισμένος συνδυασμός σε εξοπλισμό συσκευασίας, συναρμολόγησης και διαχείρισης υλικών.

MSMA — Χαμηλή αδράνεια, υψηλότερο εύρος ονομαστικής εξόδου. Για εφαρμογές που απαιτούν υψηλότερη ροπή στην ονομαστική ταχύτητα στην ίδια κατηγορία ισχύος.

MFMA — Μεσαία αδράνεια, 3.000 σ.α.λ. Καλύτερη αντιστοίχιση αδράνειας για φορτία με σημαντική περιστρεφόμενη μάζα, μειώνοντας την τάση για συντονισμό και υπέρβαση σε συστήματα όπου η αδράνεια φορτίου υπερβαίνει σημαντικά την αδράνεια του κινητήρα.

MGMA — Μεσαία αδράνεια, 2.000 σ.α.λ. Για εφαρμογές όπου η χαμηλότερη βασική ταχύτητα και η υψηλότερη ροπή σε αυτή την ταχύτητα είναι πιο κατάλληλες από την τυπική κατηγορία 3.000 σ.α.λ.

MHMA — Υψηλή αδράνεια, 3.000 σ.α.λ. Σχεδιασμένο για εφαρμογές όπως κυλίνδρους μεγάλης διαμέτρου και περιστροφικούς πίνακες όπου η κυρίαρχη αδράνεια βρίσκεται στο φορτίο.

Κάθε κινητήρας είναι διαθέσιμος σε διαμόρφωση ενσωματωμένου ή απόλυτου κωδικοποιητή, με επιλογές για φρένο και διαφορετικούς τύπους άξονα. Ο συνδυασμός driver και κινητήρα πρέπει να επαληθεύεται με τον πίνακα συμβατότητας της σειράς A4 της Panasonic πριν από την παραγγελία — η ονομαστική έξοδος του driver πρέπει να ταιριάζει με την κατηγορία ονομαστικής εξόδου του κινητήρα, και ο τύπος του κωδικοποιητή πρέπει να ταιριάζει με τη διαμόρφωση παραμέτρων του driver.

Λογισμικό PANATERM και Ρύθμιση Μπροστινού Πάνελ

Η εγκατάσταση του MCDDT3520 δεν απαιτεί φορητό υπολογιστή εάν η εργασία είναι απλή. Το μπροστινό πάνελ του driver περιλαμβάνει μια οθόνη LED 5 ψηφίων και πλήκτρα πλοήγησης για πρόσβαση σε παραμέτρους, λειτουργία JOG (δοκιμαστική εκκίνηση), παρακολούθηση ταχύτητας περιστροφής και ανασκόπηση ιστορικού συναγερμών. Για τυπικές εφαρμογές όπου η αυτόματη ρύθμιση κέρδους χειρίζεται τη ρύθμιση του κέρδους του βρόχου, αυτό είναι συχνά επαρκές για πλήρη εγκατάσταση.

Για πιο σύνθετες ρυθμίσεις, δημιουργία αντιγράφων ασφαλείας παραμέτρων ή διαχείριση στόλου πολλαπλών drivers, το PANATERM — το λογισμικό ρύθμισης servo της Panasonic βασισμένο στα Windows — συνδέεται στον driver μέσω της θύρας RS-232C CN X3. Το PANATERM παρέχει πλήρη πρόσβαση ανάγνωσης/εγγραφής παραμέτρων, παρακολούθηση κυματομορφών ταχύτητας και ροπής σε πραγματικό χρόνο τύπου παλμογράφου, ανάκτηση αρχείου καταγραφής συναγερμών και λειτουργία αντιγραφής παραμέτρων για μεταφορά ρυθμίσεων μεταξύ drivers. Η δυνατότητα πολλαπλής διανομής RS-485 στην ίδια υποδοχή επιτρέπει σε έναν μόνο υπολογιστή να έχει πρόσβαση σε πολλούς drivers σε κοινό δίαυλο.

Το προαιρετικό κονσόλα (χειροκίνητη μονάδα παραμέτρων) συνδέεται απευθείας στην υποδοχή του μπροστινού πάνελ και παρέχει την ίδια πρόσβαση σε παραμέτρους, λειτουργία JOG και λειτουργίες αντιγραφής με το μπροστινό πάνελ — αλλά από έξω από ένα κλειστό ντουλάπι ελέγχου, κάτι που είναι σημαντικό κατά τη ρύθμιση του μηχανήματος όταν η πόρτα του ντουλαπιού πρέπει να παραμείνει κλειστή.

Εγκατάσταση Πάνελ: Διαστάσεις και Αποστάσεις Ασφαλείας C-Frame

Το σώμα C-frame του MCDDT3520 χρησιμοποιεί βάση στήριξης (πίσω στήριξη) ως την τυπική προσανατολισμό — ο driver τοποθετείται στην πίσω πλάκα ενός ντουλαπιού ελέγχου μέσω ενός σετ συνδετήρων M4. Ο ακροδέκτης προστατευτικής γείωσης είναι M4, με καθορισμένη ροπή σύσφιξης 0,39 έως 0,59 N·m.

Απαιτήσεις απόστασης γύρω από τον driver: 100 mm ελάχιστο πάνω και κάτω για ροή αέρα, και 10 mm ελάχιστο σε κάθε πλευρά. Αυτές οι τιμές ισχύουν για γειτονικό εξοπλισμό εντός του ίδιου ντουλαπιού — επαρκής ροή αέρα γύρω από το σώμα C-frame είναι ο κύριος μηχανισμός θερμικής διαχείρισης, και ανεπαρκής απόσταση οδηγεί σε αύξηση της θερμοκρασίας περιβάλλοντος που μειώνει τη διάρκεια ζωής του driver και τελικά προκαλεί σφάλματα θερμικής προστασίας.

Για εγκαταστάσεις όπου η στήριξη βάσης δεν είναι πρακτική, ένα προαιρετικό στήριγμα στήριξης μετατρέπει τον driver σε προσανατολισμό στήριξης μπροστινού πάνελ.

Το υψόμετρο λειτουργίας περιορίζεται σε κάτω από 1.000 m χωρίς μείωση απόδοσης. Πάνω από αυτό το υψόμετρο, η μειωμένη πυκνότητα αέρα μειώνει την αποδοτικότητα ψύξης με μεταφορά, και οι οδηγίες του κατασκευαστή θα πρέπει να ακολουθούνται για εγκαταστάσεις σε μεγαλύτερο υψόμετρο.

Σημειώσεις Προμήθειας και Συντήρησης

Η Panasonic διέκοψε επίσημα την παραγωγή του MCDDT3520, με έγγραφα τέλους κύκλου ζωής που χρονολογούνται από τον Σεπτέμβριο του 2016. Οι μονάδες αντικατάστασης προμηθεύονται από την αγορά πλεονάζοντος βιομηχανικού αυτοματισμού και ανακατασκευής. Κατά την αξιολόγηση ενός μεταχειρισμένου ή ανακατασκευασμένου MCDDT3520, επιβεβαιώστε ότι η μονάδα έχει δοκιμαστεί υπό πραγματικό φορτίο κινητήρα — η τροφοδοσία στο πάγκο χωρίς συνδεδεμένο κινητήρα δεν ασκεί το στάδιο εξόδου IGBT ή τον βρόχο ελέγχου ρεύματος που είναι πιο επιρρεπή σε βλάβη σε έναν λειτουργικό driver.

Ελέγξτε εάν το σύνολο παραμέτρων του driver έχει τεκμηριωθεί. Ένας driver αντικατάστασης που φτάνει με εργοστασιακές προεπιλεγμένες παραμέτρους θα χρειαστεί να επαναδιαμορφωθεί για να ταιριάζει με την κατηγορία αδράνειας του αρχικού κινητήρα, τον τύπο του κωδικοποιητή και τη ρύθμιση ειδική για τη μηχανή. Εάν η αρχική τεκμηρίωση της μηχανής δεν είναι διαθέσιμη, η αυτόματη ρύθμιση κέρδους μπορεί να επαναφέρει τα κέρδη του βρόχου, αλλά οι παράμετροι ειδικές για την εφαρμογή, όπως ο λόγος ηλεκτρονικού γραναζιού, οι σταθερές χρόνου επιτάχυνσης/επιβράδυνσης και η λογική εισόδου/εξόδου πρέπει να εισαχθούν ξανά χειροκίνητα.

Συχνές Ερωτήσεις

Ε1: Με ποιους servo κινητήρες είναι συμβατός ο MCDDT3520 και πώς επιβεβαιώνω τη σωστή αντιστοίχιση;

Ο MCDDT3520 αντιστοιχεί σε servo κινητήρες Panasonic σειράς A4 750W σε διάφορες οικογένειες κινητήρων: MSMD, MSMA, MFMA, MGMA και MHMA στο επίπεδο ονομαστικής εξόδου 750W. Η συμβατότητα εξαρτάται από τρεις παράγοντες: ονομαστική έξοδος (πρέπει να είναι 750W), προδιαγραφή τάσης (κλάση 200V για αυτόν τον driver) και τύπος κωδικοποιητή (είτε ενσωματωμένος 2.500 P/r είτε απόλυτος/ενσωματωμένος 17-bit). Ο αριθμός μοντέλου του κινητήρα κωδικοποιεί και τα τρία — ελέγξτε την πινακίδα του κινητήρα ή την ονομασία του καταλόγου με τον πίνακα συνδυασμών της σειράς A4 της Panasonic στο εγχειρίδιο οδηγιών. Ένα κοινό παράδειγμα είναι ο MSMD082S1T, ένας κινητήρας χαμηλής αδράνειας 750W με κωδικοποιητή 17-bit. Η χρήση αυτού του driver με έναν κινητήρα εκτός του ονομαστικού του συνδυασμού — διαφορετική κατηγορία ισχύος ή διαφορετική κατηγορία τάσης — θα οδηγήσει σε λανθασμένη κλιμάκωση κέρδους, πιθανά σφάλματα προστασίας και πιθανή ζημιά στον κινητήρα.

Ε2: Το μηχάνημα χρησιμοποιεί πλήρως κλειστό έλεγχο. Ποιες προδιαγραφές εξωτερικού κωδικοποιητή υποστηρίζει ο MCDDT3520 για τη δευτερεύουσα συσκευή ανάδρασης;

Η λειτουργία πλήρως κλειστού ελέγχου στον MCDDT3520 δέχεται ανάδραση από μια γραμμική κλίμακα ή έναν εξωτερικό περιστροφικό κωδικοποιητή συνδεδεμένο στην είσοδο εξωτερικής κλίμακας του συνδέσμου ελέγχου CN X5. Η είσοδος δέχεται διαφορικά σήματα line-driver σε μορφή τετραγωνικής A/B/Z, συμβατή με τυπικές εξόδους γραμμικής κλίμακας από μεγάλους κατασκευαστές κωδικοποιητών. Οι παράμετροι ηλεκτρονικού γραναζιού για τον πλήρως κλειστό βρόχο πρέπει να διαμορφωθούν ώστε να ταιριάζουν με την ανάλυση της κλίμακας και τον μηχανικό λόγο της μηχανής — συγκεκριμένα, οι ρυθμίσεις παραμέτρων που ορίζουν πόσες μετρήσεις κλίμακας αντιστοιχούν σε μία ισοδύναμη περιστροφή κινητήρα. Αυτή η διαμόρφωση γίνεται κατά την εγκατάσταση και εξαρτάται από τη συγκεκριμένη κλίμακα που χρησιμοποιείται. Εάν ο πλήρως κλειστός βρόχος ταλαντώνεται κατά τη ρύθμιση, η πιθανή αιτία είναι λανθασμένες παράμετροι λόγου γραναζιού ή ένα κέρδος βρόχου που είναι πολύ υψηλό για τη συνδυασμένη ακαμψία του μηχανικού συστήματος και της στήριξης της κλίμακας.

Ε3: Τι σημαίνει πρακτικά η συχνότητα απόκρισης ταχύτητας 1 kHz και γιατί είναι σημαντική;

Η συχνότητα απόκρισης ταχύτητας 1 kHz περιγράφει το εύρος ζώνης του βρόχου ελέγχου ταχύτητας του driver — πόσο γρήγορα μπορεί να ανταποκριθεί σε μια διαταραχή ταχύτητας ή αλλαγή εντολής. Ένα υψηλότερο εύρος ζώνης σημαίνει ότι ο βρόχος μπορεί να ανιχνεύσει και να διορθώσει τις αποκλίσεις ταχύτητας ταχύτερα, κάτι που βελτιώνει την ακρίβεια παρακολούθησης σε δυναμικά προφίλ και μειώνει το σφάλμα θέσης κατά την επιτάχυνση και την επιβράδυνση. Στα 1 kHz, η σειρά A4 ήταν ανταγωνιστική με πλατφόρμες servo υψηλής τεχνολογίας της εποχής της και σημαντικά μπροστά από προηγούμενες οικογένειες servo της Panasonic. Στην πράξη, αυτό είναι πιο σημαντικό για μηχανές υψηλού κύκλου — αυτές που εκτελούν πολλές σύντομες κινήσεις ανά δευτερόλεπτο — και για εξοπλισμό όπου η ροπή φορτίου μεταβάλλεται γρήγορα εντός ενός κύκλου, όπως μηχανισμοί με έκκεντρο-παρακολούθηση ή μεταφορείς κοχλία μεταβλητού βήματος. Για εφαρμογές αργής κίνησης, χαμηλού κύκλου, εύρος ζώνης 1 kHz είναι περισσότερη δυνατότητα από ό,τι χρειάζεται· για εφαρμογές υψηλής ταχύτητας pick-and-place ή ηλεκτρονικού εκκέντρου, είναι η προδιαγραφή που επιτρέπει τον στόχο απόδοσης της μηχανής.

Ε4: Πώς διαφέρει ο απόλυτος κωδικοποιητής 17-bit από τον ενσωματωμένο κωδικοποιητή 2.500 P/r στην καθημερινή λειτουργία της μηχανής;

Η βασική λειτουργική διαφορά είναι αυτό που συμβαίνει κατά την εκκίνηση της μηχανής. Με έναν κινητήρα με ενσωματωμένο κωδικοποιητή 2.500 P/r, ο driver δεν έχει πληροφορίες θέσης μετά την απενεργοποίηση — η μηχανή πρέπει να εκτελέσει έναν κύκλο επιστροφής σε σημείο αναφοράς (homing) κάθε φορά που ξεκινά. Με έναν κινητήρα με απόλυτο κωδικοποιητή 17-bit και μια φορτισμένη εφεδρική μπαταρία στον driver, η πλήρης απόλυτη θέση πολλαπλών στροφών διατηρείται κατά την απενεργοποίηση. Η μηχανή γνωρίζει ακριβώς πού βρίσκεται κάθε άξονας τη στιγμή που εφαρμόζεται η τροφοδοσία, και η κανονική λειτουργία μπορεί να ξεκινήσει χωρίς καμία κίνηση homing. Για μηχανές όπου το homing είναι γρήγορο και ανεπαίσθητο, οι ενσωματωμένοι κωδικοποιητές είναι η χαμηλότερου κόστους επιλογή. Για μηχανές όπου το homing απαιτεί σημαντικό χρόνο (άξονες μεγάλου διαδρομής), απαιτεί η μηχανή να βρίσκεται σε μια συγκεκριμένη ασφαλή κατάσταση ή παρεμβαίνει στις ακολουθίες εκκίνησης παραγωγής, ο απόλυτος κωδικοποιητής εξαλείφει εντελώς τον περιορισμό. Η ανάλυση 17-bit — 131.072 μετρήσεις ανά περιστροφή — παρέχει επίσης λεπτότερη παρεμβολή εντός του βρόχου ελέγχου του driver ανεξάρτητα από το αν χρησιμοποιείται η λειτουργία διατήρησης απόλυτης θέσης.

Ε5: Ο MCDDT3520 έχει διακοπεί. Υπάρχει συνιστώμενη αντικατάσταση Panasonic και τι περιλαμβάνει η αλλαγή;

Ο άμεσος διάδοχος της Panasonic στη σειρά MINAS A4 στην ίδια κατηγορία ισχύος είναι η σειρά MINAS A5 (συγκεκριμένα η σειρά C-frame MADKT5540 / MCDKT3520 για 750W) και, πιο πρόσφατα, η σειρά MINAS A6. Οι σειρές A5 και A6 προσφέρουν βελτιωμένους αλγορίθμους αυτόματης ρύθμισης, επιλογές υψηλότερης ανάλυσης κωδικοποιητή, διευρυμένες διεπαφές επικοινωνίας, συμπεριλαμβανομένων των EtherCAT και MECHATROLINK, και υποστήριξη ενημερωμένων λειτουργιών ασφαλείας. Ωστόσο, δεν είναι αντικαταστάτες καλωδίωσης pin-to-pin για τον MCDDT3520 — η διάταξη των ακροδεκτών του συνδέσμου ελέγχου I/O, η αρίθμηση των παραμέτρων και ορισμένα πρωτόκολλα επικοινωνίας διαφέρουν μεταξύ A4 και A5/A6. Μια αλλαγή απαιτεί την ανασκόπηση των διαγραμμάτων καλωδίωσης και των δύο γενεών, την επαναχαρτογράφηση των συνδέσεων I/O και την επανεισαγωγή όλων των παραμέτρων στη δομή παραμέτρων του νέου driver. Για εγκαταστάσεις που διαχειρίζονται έναν στόλο μηχανών βασισμένων σε A4, η πιο συνηθισμένη προσέγγιση συντήρησης είναι η προμήθεια δοκιμασμένων πλεοναζόντων μονάδων MCDDT3520 για άμεσες αντικαταστάσεις, ενώ σχεδιάζεται η μετάβαση πλατφόρμας ως μέρος ενός ευρύτερου προγράμματος αναβάθμισης μηχανών.

Ο Panasonic MCDDT3520 αποτελεί μέρος της σειράς AC Servo Motor και Driver MINAS A4. Αυτό το μοντέλο έχει διακοπεί από την τρέχουσα γραμμή παραγωγής της Panasonic. Επαληθεύετε πάντα τη συμβατότητα του κινητήρα χρησιμοποιώντας τους πίνακες συνδυασμών της σειράς A4 πριν από την εγκατάσταση. Επιτρέψτε τουλάχιστον πέντε λεπτά μετά την αποσύνδεση της κύριας τροφοδοσίας πριν εργαστείτε στην καλωδίωση του driver για να επιτρέψετε την ασφαλή εκφόρτιση των εσωτερικών πυκνωτών του διαύλου.
