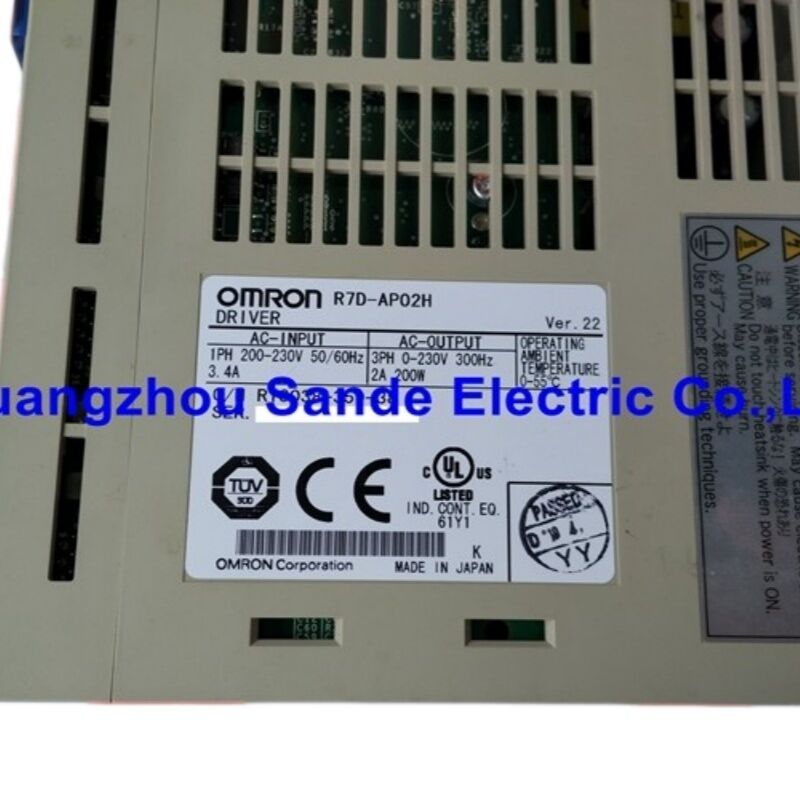

OMRON R7D-AP02H SmartStep A Series Servo Drive — 200W Μονοφασικός Σερβο οδηγός AC 200V

Όταν ένας Βηματικός Κινητήρας Δεν Αρκεί Πλέον

Υπάρχει μια συγκεκριμένη στιγμή στη σχεδίαση μηχανών όταν ο βηματικός κινητήρας που φαινόταν σαν τη σωστή επιλογή αρχίζει να αποκαλύπτει τα όριά του — χαμένα βήματα υπό φορτίο, υπερθέρμανση σε σταθερές ταχύτητες ή δονήσεις που εμφανίζονται στα τελικά εξαρτήματα. Το OMRON R7D-AP02H κατασκευάστηκε ειδικά για εκείνη τη στιγμή.

Μέρος της σειράς SmartStep A Series της OMRON, το R7D-AP02H είναι ένας σερβο οδηγός AC 200W σχεδιασμένος να καταλαμβάνει την ίδια κατηγορία κόστους και απλότητα καλωδίωσης με ένα σύστημα βηματικού κινητήρα, ενώ παρέχει την απόδοση κλειστού βρόχου ενός πραγματικού σερβο. Η ιδέα είναι άμεση: δέχεται μια εντολή παλμών από οποιονδήποτε ελεγκτή γενικής χρήσης με έξοδο παλμών — το ίδιο είδος σήματος που λαμβάνει ένας οδηγός βηματικού κινητήρα — και οδηγεί έναν κινητήρα σερβο AC χωρίς ψήκτρες με ανάδραση θέσης σε πραγματικό χρόνο, αυτόματη ρύθμιση κέρδους και προστασία από μπλοκάρισμα και υπερφόρτωση που ένας βηματικός κινητήρας απλά δεν μπορεί να προσφέρει.

Το αποτέλεσμα είναι ένας οδηγός που ενσωματώνεται σε υπάρχουσες αρχιτεκτονικές κίνησης χωρίς να ξαναγράφεται ο κώδικας PLC, επιλύοντας ταυτόχρονα τα προβλήματα ακρίβειας θέσης και αξιοπιστίας που αναπτύσσουν τα συστήματα που βασίζονται σε βηματικούς κινητήρες υπό πραγματικό φορτίο.

SmartStep A — Τι Σχεδιάστηκε για να Λύσει η Πλατφόρμα

Η OMRON τοποθέτησε τη σειρά SmartStep A σε ένα συγκεκριμένο κενό στην αγορά αυτοματισμού: εφαρμογές αρκετά σύνθετες ώστε να χρειάζονται απόδοση σερβο, αλλά αρκετά απλές ώστε το κόστος και το βάθος προγραμματισμού ενός πλήρους οδηγού της σειράς SGDH να μην δικαιολογούνται. Μηχανές συσκευασίας, σταθμοί επισήμανσης, μικροί μεταφορείς, περιστρεφόμενοι πίνακες, και απλά συστήματα pick-and-place — εξοπλισμός όπου ο ελεγκτής είναι ένα βασικό PLC ή μια αποκλειστική κάρτα κίνησης, και το προφίλ κίνησης είναι ουσιαστικά απλώς μετάβαση σε θέση.

Οι οδηγοί SmartStep A λειτουργούν με είσοδο παλμών — ο ελεγκτής εξάγει παλμούς κατεύθυνσης και βήματος, ο οδηγός εκτελεί την κίνηση και επαληθεύει την ολοκλήρωση μέσω του βρόχου ανάδρασης του κωδικοποιητή. Ο σερβο οδηγός χειρίζεται όλους τους υπολογισμούς σερβο κλειστού βρόχου εσωτερικά. Από την οπτική γωνία του PLC, η διεπαφή δεν είναι πιο περίπλοκη από την καλωδίωση ενός οδηγού βηματικού κινητήρα. η διαφορά στην απόδοση βρίσκεται εξ ολοκλήρου εντός του οδηγού.

Οι διακόπτες DIP στο μπροστινό πάνελ χειρίζονται τη βασική διαμόρφωση — τύπος εισόδου παλμών, κατεύθυνση κινητήρα, συμπεριφορά δυναμικής πέδησης — χωρίς να απαιτείται λογισμικό ή μονάδα παραμέτρων για τυπικές ρυθμίσεις. Αυτή ήταν μια σκόπιμη σχεδιαστική απόφαση: οι οδηγοί SmartStep A προορίζονταν να διαμορφώνονται από μηχανικούς συντήρησης στο εργοστάσιο, όχι από ειδικούς σερβο.

Τεχνικές Προδιαγραφές

Κατανόηση του Αριθμού Μοντέλου: R7D-AP02H

Οι αριθμοί μοντέλων της σειράς SmartStep A της OMRON ακολουθούν μια συνεπή λογική που αξίζει να γνωρίζετε κατά την αντιστοίχιση ή την αναζήτηση εναλλακτικών λύσεων:

R7D — Σερβο οδηγός SmartStep A
AP — Τυπικό μοντέλο (τύπος εισόδου παλμών)
02 — Κατηγορία ισχύος 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Κατηγορία τάσης 200V AC (το επίθημα L θα υποδείκνυε 100V AC)

Το επίθημα H/L δεν είναι εναλλάξιμο. Ένα R7D-AP02L είναι ηλεκτρικά ασύμβατο με καλωδίωση τροφοδοσίας 200V και σχεδιασμένο για ξεχωριστό περιβάλλον διανομής 100V AC. Κατά την αναζήτηση αντικατάστασης, το επίθημα τάσης πρέπει να ταιριάζει με την εγκατάσταση.

Συμβατοί Σερβο Κινητήρες

Το R7D-AP02H ταιριάζει με τους σερβο κινητήρες SmartStep A 200W της OMRON. Διατίθενται δύο στυλ σώματος για διαφορετικές ανάγκες μηχανικής εγκατάστασης:

Κυλινδρικό (τυπικό) σώμα:

• R7M-A20030-S1 — με κλειδί άξονα, χωρίς φρένο
• R7M-A20030-BS1 — με κλειδί άξονα, με φρένο απενεργοποίησης 24V DC

Επίπεδο (κοντό σώμα) στυλ:

• R7M-AP20030-S1 — έκδοση συμπαγούς αποτυπώματος
• R7M-AP20030-BS1 — επίπεδο σώμα με επιλογή φρένου

Και οι δύο οικογένειες κινητήρων μοιράζονται τις ίδιες ηλεκτρικές ονομασίες 200W: 0.637 N·m ονομαστική ροπή, 3.000 σ.α.λ. ονομαστική ταχύτητα, και 4.500 σ.α.λ. στιγμιαία μέγιστη ταχύτητα. Η μέγιστη ροπή φτάνει τα 1.91 N·m — περίπου τρεις φορές την ονομαστική ροπή — για σύντομες απαιτήσεις επιτάχυνσης. Ο κωδικοποιητής του κινητήρα εξάγει 2.000 παλμούς ανά περιστροφή στις φάσεις Α και Β, με έναν παλμό Ζ ανά περιστροφή για αναφορά ομογενοποίησης.

Το μήκος του καλωδίου του κωδικοποιητή μεταξύ κινητήρα και οδηγού επηρεάζει την ανοσία του συστήματος στον θόρυβο. Η OMRON συνιστά τυπικό καλώδιο για σταθερή δρομολόγηση και καλώδιο ρομπότ (εύκαμπτη κατασκευή) για εγκαταστάσεις όπου το καλώδιο πρέπει να κινείται με τον κινητήρα.

Αυτόματη Ρύθμιση σε Πραγματικό Χρόνο — Θέση σε Λειτουργία Χωρίς Παλμογράφο

Η παραδοσιακή ρύθμιση σερβο περιλάμβανε επαναληπτική προσαρμογή του κέρδους του βρόχου: εκτελέστε τον κινητήρα, παρατηρήστε την απόκριση σε παλμογράφο ή αναλυτή κίνησης, προσαρμόστε τα αναλογικά και ολοκληρωτικά κέρδη, επαναλάβετε. Οι οδηγοί SmartStep A αυτοματοποιούν αυτή τη διαδικασία.

Η λειτουργία αυτόματης ρύθμισης σε πραγματικό χρόνο παρακολουθεί συνεχώς την αδράνεια του κινητήρα και τα χαρακτηριστικά φορτίου κατά τη διάρκεια της πραγματικής λειτουργίας. Ο οδηγός προσαρμόζει τα εσωτερικά του κέρδη ελέγχου σε πραγματικό χρόνο για να διατηρήσει τη βέλτιστη απόκριση σερβο καθώς οι συνθήκες φορτίου αλλάζουν — μια δυνατότητα που έχει σημασία σε μηχανές όπου το φορτίο ποικίλλει ανά κύκλο, όπως ο εξοπλισμός συσκευασίας που χειρίζεται προϊόντα μεταβλητού βάρους ή μεταφορείς με διαλείποντα φορτία.

Για μηχανές με σταθερά, επαναλαμβανόμενα φορτία, ο οδηγός μπορεί επίσης να λειτουργεί σε λειτουργία σταθερού κέρδους μόλις καθοριστούν τα κέρδη, γεγονός που παρέχει προβλέψιμη, επαναλαμβανόμενη συμπεριφορά σε όλους τους κύκλους τροφοδοσίας.

Ευελιξία Εντολών Εισόδου και Ελεγκτικές Είσοδοι/Έξοδοι

Το R7D-AP02H δέχεται εντολές θέσης παλμών σε τρεις μορφές, επιλέξιμες μέσω διακόπτη DIP στο μπροστινό πάνελ:

• Παλμός + Κατεύθυνση — ξεχωριστή μέτρηση παλμών και σήμα κατεύθυνσης (η πιο συνηθισμένη μορφή εξόδου PLC)
• Παλμοί CW / CCW — ξεχωριστές σειρές παλμών προς τα εμπρός και προς τα πίσω
• Διαφορά Φάσης 90° — είσοδος τύπου κωδικοποιητή A/B τετραγωνισμού

Η μέγιστη συχνότητα εισόδου παλμών είναι 500 kpps (κιλο-παλμοί ανά δευτερόλεπτο), η οποία καθορίζει το ανώτατο όριο για το πόσο γρήγορα μπορούν να παραδοθούν οι εντολές θέσης στον οδηγό. Στους 2.000 παλμούς κωδικοποιητή ανά περιστροφή κινητήρα, ένας ρυθμός εντολής 500 kpps αντιστοιχεί σε μέγιστη εντολοδοτημένη ταχύτητα 15.000 σ.α.λ. — πολύ πάνω από τα φυσικά όρια του κινητήρα, οπότε ο ρυθμός εισόδου παλμών δεν είναι ποτέ το σημείο συμφόρησης της απόδοσης σε τυπικές εφαρμογές SmartStep A.

Οι ελεγκτικές είσοδοι/έξοδοι περιλαμβάνουν τα τυπικά σήματα ασφαλείας σερβο: Servo ON, επαναφορά συναγερμού, περιορισμοί απαγόρευσης κίνησης εμπρός/πίσω, και γενικής χρήσης είσοδοι και έξοδοι για επιβεβαίωση θέσης και κατάσταση συναγερμού. Μια αναλογική έξοδος παρακολούθησης (CN4) παρέχει τάσεις σε πραγματικό χρόνο ανάλογες με την ταχύτητα του κινητήρα και το ρεύμα ροπής — χρήσιμο για διαγνωστικά με παλμογράφο χωρίς σύνδεση λογισμικού PC.

Σειριακή Επικοινωνία: RS-232C και RS-422A

Και οι δύο σειριακές θύρες είναι παρούσες και λειτουργικές στο R7D-AP02H. Η θύρα RS-232C (CN3) συνδέεται σε έναν υπολογιστή που εκτελεί το λογισμικό Parameter Unit της OMRON για πλήρη πρόσβαση σε παραμέτρους, παρακολούθηση και ρύθμιση του οδηγού. Η διεπαφή RS-422A υποστηρίζει καλωδίωση πολλαπλών σταθμών, επιτρέποντας σε έναν μόνο υπολογιστή ή HMI να επικοινωνεί με πολλούς οδηγούς σε κοινή διαύλο — πρακτικό για μηχανές με πολλούς άξονες σερβο.

Για βασική ρύθμιση και προσαρμογή παραμέτρων στο πεδίο, η χειροκίνητη Μονάδα Παραμέτρων R7A-PR02A της OMRON συνδέεται απευθείας στο CN3 χωρίς φορητό υπολογιστή. Αυτό είναι το εργαλείο που καθιστά το SmartStep A πραγματικά συντηρήσιμο σε βιομηχανικά περιβάλλοντα όπου ένας υπολογιστής δεν είναι πάντα στο εργοστάσιο όταν πρέπει να επιλυθεί ένα σφάλμα.

Δυναμική Πέδηση και Αναγέννηση

Όταν ένας σερβο κινητήρας επιβραδύνει, λειτουργεί ως γεννήτρια, επιστρέφοντας ενέργεια στη γραμμή DC του οδηγού. Το R7D-AP02H διαχειρίζεται αυτή την ενέργεια αναγέννησης μέσω μιας εσωτερικής ικανότητας απορρόφησης ενέργειας αναγέννησης ονομαστικής 37.1 J. Για τις περισσότερες εφαρμογές 200W με φορτία μέτριας αδράνειας και κανονικές ράμπες επιβράδυνσης, η εσωτερική απορρόφηση είναι επαρκής.

Για εφαρμογές με φορτία υψηλότερης αδράνειας ή συχνούς, γρήγορους κύκλους επιβράδυνσης, ένας εξωτερικός αντιστάτης αναγέννησης μπορεί να συνδεθεί στους ακροδέκτες B1 και B2 για να παρέχει επιπλέον ικανότητα διάχυσης. Ο οδηγός παρακολουθεί το φορτίο αναγέννησης και ενεργοποιεί έναν συναγερμό εάν πλησιάζουν τα θερμικά όρια.

Η δυναμική πέδηση

— η αντίσταση πέδησης που ενεργοποιείται όταν ο οδηγός παρουσιάζει σφάλμα ή χάνει ισχύ — είναι ρυθμιζόμενη μέσω διακόπτη DIP. Αυτό καθορίζει πόσο επιθετικά επιβραδύνει ο κινητήρας σε στάση κατά την απώλεια ισχύος, γεγονός που έχει άμεσες επιπτώσεις στην ασφάλεια της μηχανής και στη μηχανική καταπόνηση του συστήματος μετάδοσης κίνησης.

Κατάσταση Κατασκευαστή και Σημειώσεις ΠρομήθειαςΤο R7D-AP02H έχει διακοπεί από την OMRON

ως τρέχον προϊόν παραγωγής. Η σειρά SmartStep A έχει αντικατασταθεί από μεταγενέστερες πλατφόρμες σερβο της OMRON με διευρυμένα σύνολα χαρακτηριστικών και δυνατότητες δικτύωσης. Ωστόσο, η εγκατεστημένη βάση συστημάτων SmartStep A στο πεδίο παραμένει μεγάλη — οι οδηγοί πωλήθηκαν παγκοσμίως καθ' όλη τη διάρκεια της δεκαετίας του 2000 έως τη δεκαετία του 2010, και πολλές μηχανές που βασίζονται σε αυτούς συνεχίζουν να λειτουργούν.Οι μονάδες αντικατάστασης προμηθεύονται μέσω καναλιών βιομηχανικού πλεονάσματος και ανακατασκευασμένου εξοπλισμού

. Κατά την αγορά, επιβεβαιώστε ότι η μονάδα έχει ελεγχθεί λειτουργικά υπό φορτίο και όχι απλώς οπτικά, και επαληθεύστε ότι η έκδοση του firmware είναι συμβατή με την εφαρμογή σας εάν σχεδιάζεται μετεγκατάσταση παραμέτρων από υπάρχοντα οδηγό. Η βασική λειτουργικότητα του R7D-AP02H τεκμηριώνεται καλά στο Εγχειρίδιο Χρήσης της OMRON (Αρ. Κατ. I533-E1-04) και στο Εγχειρίδιο Διαμόρφωσης Συστήματος, τα οποία παραμένουν δημόσια διαθέσιμα από τα αρχεία τεκμηρίωσης της OMRON.

Συχνές Ερωτήσεις

Ε1: Τι τύποι ελεγκτών μπορούν να δώσουν εντολή στο R7D-AP02H, και απαιτείται δικός της PLC της OMRON;Δεν απαιτείται ελεγκτής ειδικός της OMRON. Το R7D-AP02H δέχεται τυπική είσοδο εντολής παλμών

— το ίδιο είδος σήματος που εξάγεται από σχεδόν όλα τα PLC με ενσωματωμένη λειτουργία εξόδου παλμών, αποκλειστικούς ελεγκτές κίνησης, συστήματα CNC και ευρετηριαστές βηματικών κινητήρων. Η μορφή παλμού (Παλμός+Κατεύθυνση, CW/CCW, ή διαφορά φάσης 90°) επιλέγεται από διακόπτη DIP στο μπροστινό πάνελ του οδηγού. Η διεπαφή εντολών του οδηγού είναι ανεξάρτητη από τον ελεγκτή: εάν ο ελεγκτής σας μπορεί να εξάγει ψηφιακούς παλμούς και σήματα κατεύθυνσης έως 500 kpps, μπορεί να δώσει εντολή σε αυτόν τον οδηγό. Τα δικά της PLC και ελεγκτές κίνησης της OMRON λειτουργούν φυσικά με αυτόν τον οδηγό, αλλά οι ελεγκτές τρίτων κατασκευαστών από Mitsubishi, Keyence, Panasonic ή άλλους κατασκευαστές είναι εξίσου συμβατοί, εφόσον τα επίπεδα σήματος εξόδου παλμών είναι εντός των προδιαγραφών εισόδου του οδηγού.

Ε2: Ποια είναι η διαφορά μεταξύ R7D-AP02H και R7D-AP02L, και μπορούν να αντικατασταθούν;Η μοναδική διαφορά μεταξύ αυτών των δύο μοντέλων είναι η κλάση τάσης εισόδου

• :R7D-AP02L — Μονοφασική 200/230V AC
• (170–253V), 50/60 HzR7D-AP02L — Μονοφασική 100/115V AC

, 50/60 HzΕίναι ηλεκτρικά ασύμβατα

και δεν μπορούν να αντικατασταθούν μεταξύ τους χωρίς να αλλάξει και η καλωδίωση τροφοδοσίας. Οι παραλλαγές H και L συνδυάζονται επίσης με διαφορετικά σετ σερβο κινητήρων — η περιέλιξη του κινητήρα R7M-A20030-□ είναι η ίδια, αλλά οι παράμετροι του κινητήρα που εξαρτώνται από την τάση διαφέρουν μεταξύ των κλάσεων τάσης. Τα καλώδια σερβο είναι συμβατά και με τις δύο παραλλαγές. Κατά την αναζήτηση αντικατάστασης, αντιστοιχίστε πάντα το γράμμα του επιθήματος με την κλάση τάσης της αρχικής εγκατάστασης.

Ε3: Ο οδηγός εμφανίζει κωδικό συναγερμού. Πώς μπορώ να τον διαγνώσω και να τον επαναφέρω χωρίς λογισμικό PC;Το R7D-AP02H διαθέτει μια οθόνη LED 7 τμημάτων στο μπροστινό πάνελ που εμφανίζει απευθείας κωδικούς συναγερμού. Όταν συμβεί συναγερμός, η οθόνη εμφανίζει έναν κωδικό δύο χαρακτήρων (π.χ., AL.14, AL.21, AL.40) που προσδιορίζει την ειδική κατηγορία σφάλματος: σφάλμα κωδικοποιητή, υπέρταση, υπόταση, υπερβολικό ρεύμα, υπερφόρτωση, σφάλμα αναγέννησης, υπερβολική ταχύτητα, ή υπέρβαση απόκλισης θέσης, μεταξύ άλλων. Το Εγχειρίδιο Χρήσης OMRON SmartStep A (I533-E1-04) περιέχει έναν πλήρη πίνακα κωδικών συναγερμού με την αιτία και την διορθωτική ενέργεια για κάθε κωδικό. Αφού επιλυθεί η βασική αιτία, ο συναγερμός μπορεί να επαναφερθεί ενεργοποιώντας στιγμιαία την είσοδο επαναφοράς συναγερμού

στη λωρίδα ελέγχου του οδηγού — δεν απαιτείται PC για αυτό. Μην επαναφέρετε και επανεκκινείτε επανειλημμένα χωρίς να επιλύσετε την υποκείμενη αιτία. οι επίμονοι συναγερμοί συνήθως υποδεικνύουν σφάλμα καλωδίωσης, μηχανικό εμπόδιο, λανθασμένη ρύθμιση κέρδους, ή φθίνοντα εξάρτημα υλικού που δεν θα καθαρίσει από μόνο του.

Ε4: Μπορώ να χρησιμοποιήσω ένα R7D-AP02H με έναν σερβο κινητήρα από διαφορετικό κατασκευαστή, ή απαιτείται ο κινητήρας R7M της OMRON;Το R7D-AP02H έχει σχεδιαστεί και βαθμονομηθεί για τους σερβο κινητήρες R7M-A20030 και R7M-AP20030

200W της OMRON, οι οποίοι χρησιμοποιούν έναν ειδικό κωδικοποιητή αύξησης 2.000 παλμών/περιστροφή με σύνδεσμο και καλωδίωση που ταιριάζει με την είσοδο κωδικοποιητή CN2 του οδηγού. Η χρήση ενός σερβο κινητήρα τρίτου κατασκευαστή με διαφορετικό τύπο κωδικοποιητή, διαφορετική επαγωγή περιέλιξης, ή διαφορετική καλωδίωση συνδέσμου θα απαιτούσε προσεκτική επαλήθευση ηλεκτρικής συμβατότητας και δεν υποστηρίζεται από την OMRON. Στην πράξη, η αντικατάσταση ενός μη-OMRON κινητήρα σε αυτόν τον οδηγό σε περιβάλλον παραγωγής δεν συνιστάται — ο αλγόριθμος αυτόματης ρύθμισης του οδηγού και τα όρια προστασίας είναι βαθμονομημένα στις παραμέτρους του κινητήρα της σειράς R7M, και οι ασυμφωνίες μπορούν να προκαλέσουν ασταθή συμπεριφορά σερβο ή σφάλματα οδηγού. Εάν το αρχικό μοντέλο κινητήρα δεν είναι πλέον διαθέσιμο, μια ακριβής αντικατάσταση OMRON ή ένας δοκιμασμένος συμβατός κινητήρας που έχει καθοριστεί από την OMRON για αυτήν την οικογένεια οδηγών είναι η σωστή πορεία.

Ε5: Το μηχάνημα έχει πολλαπλούς οδηγούς R7D-AP02H. Χρειάζομαι ξεχωριστές συνδέσεις PC σε κάθε οδηγό για παρακολούθηση, ή μπορούν να δικτυωθούν;Πολλαπλοί οδηγοί μπορούν να μοιράζονται μια ενιαία σύνδεση παρακολούθησης χρησιμοποιώντας τη διαμόρφωση πολλαπλών σταθμών RS-422A

. Η θύρα RS-422A σε κάθε οδηγό (CN3) υποστηρίζει καλωδίωση διαύλου όπου πολλοί οδηγοί συνδέονται σε τοπολογία αλυσιδωτής ή αστεροειδούς σε μια ενιαία διεπαφή RS-422A του κεντρικού υπολογιστή. Κάθε οδηγός έχει εκχωρηθεί μια μοναδική διεύθυνση μονάδας μέσω του περιστροφικού διακόπτη του μπροστινού πάνελ, επιτρέποντας στο λογισμικό παρακολούθησης PC της OMRON να απευθύνεται και να επικοινωνεί με μεμονωμένους οδηγούς στον κοινό δίαυλο. Για μια μικρή μηχανή με δύο ή τρεις άξονες σερβο, αυτό σημαίνει ότι ένας ενιαίος μετατροπέας RS-232 σε RS-422 στον υπολογιστή παρακολούθησης μπορεί να φτάσει όλους τους οδηγούς ταυτόχρονα — πρακτικό για διαγνωστικά πολλαπλών αξόνων, σύγκριση παραμέτρων μεταξύ αξόνων, ή μεταφόρτωση ενός συνόλου παραμέτρων σε όλους τους οδηγούς από ένα αρχείο. Η θύρα RS-232C είναι μια σύνδεση σημείο-προς-σημείο μόνο για πρόσβαση σε έναν οδηγό και δεν υποστηρίζει λειτουργία πολλαπλών σταθμών.
