Δελτίο Ε/Υ 3080Τ 3O8OT 3080T

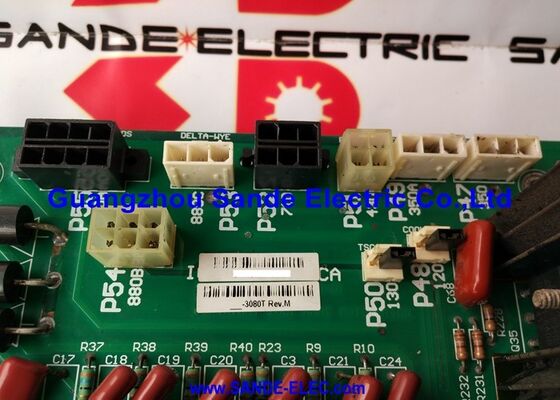

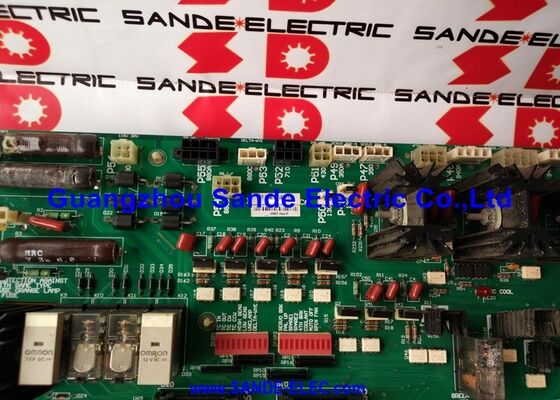

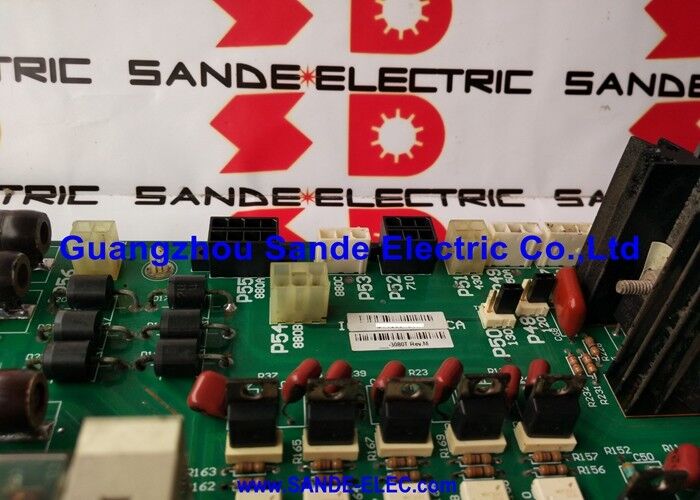

HAAS 3080T | Πλακέτα Εισόδου/Εξόδου CNC — Πλακέτα Εισόδου/Εξόδου PCB 32-3080T για Μηχανές Σειράς VF και SL

Αριθμός Εξαρτήματος: 3080T / 32-3080T

Σταυροαναφορά: 32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

Κατασκευαστής: HAAS Automation, Inc. (ΗΠΑ)

Η Είσοδος/Έξοδος στο Κέντρο Ελέγχου Μηχανών HAAS

Η 3080T είναι η πλακέτα Εισόδου/Εξόδου (I/O) για CNC μηχανές HAAS VF και SL. Χειρίζεται την ανταλλαγή ψηφιακών σημάτων μεταξύ του ελεγκτή CNC και των συσκευών πεδίου της μηχανής — τερματικοί διακόπτες, ηλεκτροβαλβίδες, ρελέ εξόδου, ανάδραση αλλαγής εργαλείου, σήματα ατράκτου και εισόδους πίνακα χειριστή. Κάθε είσοδος μηχανής που διαβάζει το CNC και κάθε έξοδος μηχανής που εντέλλει περνάει από αυτήν την πλακέτα.

Στο ηλεκτρικό ντουλάπι της HAAS, η 3080T λειτουργεί παράλληλα με δύο άλλες κρίσιμες μονάδες: το Τροφοδοτικό Χαμηλής Τάσης (LVPS — μοντέλα SP1730 ή S1828, και τα δύο από την Condor) και την Πλακέτα Διανομής Τροφοδοσίας (4078L). Το LVPS παρέχει τις ρυθμισμένες γραμμές DC χαμηλής τάσης (5V, 12V και −12V) που τροφοδοτούν τον επεξεργαστή και τις πλακέτες ελέγχου. Η Πλακέτα Διανομής

Τροφοδοσίας δρομολογεί αυτήν την τροφοδοσία στις κατάλληλες φορτίες. Η 3080T εξαρτάται και από τις δύο για να λειτουργήσει. Μια βλάβη σε οποιαδήποτε από τις τρεις συνήθως θέτει εκτός λειτουργίας το τμήμα ελέγχου της μηχανής.

Σταυροαναφορές και Παραλλαγές Αριθμών Εξαρτημάτων

Η 3080T αναφέρεται επίσης στο σύστημα εξαρτημάτων της HAAS ως 32-3080T. Σχετικές πλακέτες 32-3083T, 65-3283A και 65-3283B εμφανίζονται στην ίδια οικογένεια πλακετών I/O για πλατφόρμες VF/SL διαφορετικών εποχών. Επιβεβαιώνετε πάντα τη σωστή παραλλαγή από την ετικέτα της εγκατεστημένης πλακέτας πριν παραγγείλετε αντικατάσταση.

Βασικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε1: Η μηχανή HAAS εμφανίζει συναγερμό 9924 (ΧΑΘΗΚΕ Η ΕΠΙΚΟΙΝΩΝΙΑ ΕΛΕΓΧΟΥ ΚΑΙ ΠΛΑΚΕΤΑΣ I/O). Είναι η 3080T η αιτία;

Ο συναγερμός 9924 είναι η άμεση ένδειξη απώλειας επικοινωνίας μεταξύ της κύριας πλακέτας επεξεργαστή και της πλακέτας I/O. Πριν αντικαταστήσετε την 3080T, ελέγξτε τις συνδέσεις της κορδέλας μεταξύ της πλακέτας επεξεργαστή και της πλακέτας I/O — μια χαλαρή σύνδεση είναι η πιο συνηθισμένη αιτία. Επαληθεύστε επίσης ότι οι τάσεις τροφοδοσίας του LVPS είναι εντός προδιαγραφών. Εάν η επικοινωνία παραμένει χαμένη με επιβεβαιωμένο καλώδιο και τροφοδοσία, η πλακέτα 3080T έχει υποστεί βλάβη.

Ε2: Η μηχανή HAAS είναι εντελώς μη ανταποκρίσιμη — καμία οθόνη, κανένα φωτάκι στον πίνακα. Φταίει η 3080T ή το SP1730 LVPS;

Η πλήρης μη ανταπόκριση χωρίς οθόνη ή φωτάκια στον πίνακα υποδεικνύει πρώτα το LVPS SP1730/S1828, όχι την πλακέτα I/O. Χωρίς το LVPS να παρέχει 5V, 12V και −12V, ούτε ο επεξεργαστής ούτε η πλακέτα I/O μπορούν να λειτουργήσουν. Μετρήστε τις δευτερεύουσες τάσεις του LVPS πριν αντικαταστήσετε την πλακέτα I/O. Εάν λείπει κάποια γραμμή τροφοδοσίας ή είναι εκτός προδιαγραφών, αντιμετωπίστε πρώτα το LVPS.

Ε3: Η αντικατάσταση της πλακέτας I/O 3080T απαιτεί αλλαγές παραμέτρων της μηχανής;

Όχι. Η 3080T είναι μια πλακέτα ψηφιακής διεπαφής I/O — δεν περιέχει παραμέτρους μηχανής. Όλες οι παράμετροι HAAS βρίσκονται στη μνήμη της πλακέτας επεξεργαστή που υποστηρίζεται από μπαταρία. Μετά από μια αντικατάσταση ίδιου τύπου, η μηχανή διαβάζει κανονικά τις παραμέτρους της κατά την εκκίνηση.

Ε4: Η 3080T και αρκετές από τις παραλλαγές σταυροαναφοράς της εμφανίζονται σε λίστες. Ποια είναι η σωστή για μια συγκεκριμένη μηχανή;

Επιβεβαιώστε τον αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης πλακέτας στη μηχανή. Οι αριθμοί εξαρτημάτων HAAS που είναι ορατοί στην ετικέτα της πλακέτας (3080T, 32-3083T, 65-3283A, κ.λπ.) προσδιορίζουν ποια ακριβώς παραλλαγή είναι τοποθετημένη. Ο σειριακός αριθμός της μηχανής και η ημερομηνία κατασκευής βοηθούν επίσης έναν ειδικό εξαρτημάτων HAAS να επιβεβαιώσει τη σωστή παραλλαγή.

Ε5: Πού προμηθεύεται κανείς μια αντικατάσταση 3080T για μια παλαιότερη μηχανή HAAS;

Τα HAAS Factory Outlets διαθέτουν τρέχοντα ανταλλακτικά για μηχανές εντός του πεδίου εξυπηρέτησής τους. Για παλαιότερες μηχανές, οι εταιρείες μεταπώλησης CNC — συμπεριλαμβανομένων εξειδικευμένων υπηρεσιών επισκευής και ανταλλαγής πλακετών HAAS — είναι η κύρια πηγή. Ζητήστε πιστοποιητικό λειτουργικής δοκιμής πριν αποδεχτείτε μια πλακέτα ανταλλαγής.
