Ελεγκτής κινητήρα κύριας πλακέτας 65-4057C 654057C 65-4O57C

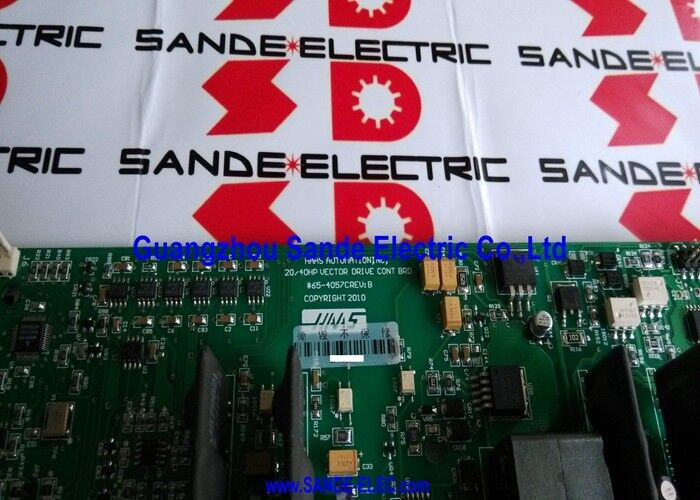

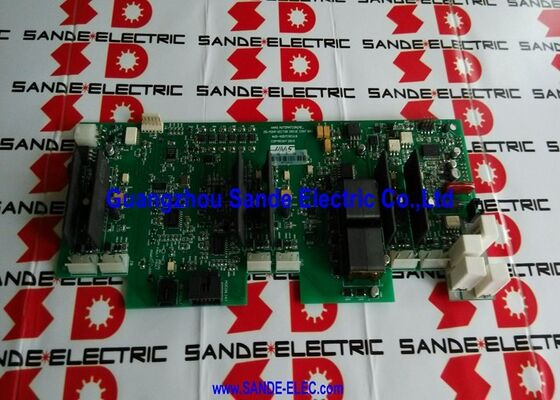

HAAS 65-4057C. ∙ ∙ Inverter PCB ∙ Drive Board για τα Κέντρα Επεξεργασίας CNC της HAAS

Αριθμός μέρους:65-4057C

Διασταυρούμενη αναφορά:65-4057Α (πρώην αναθεώρηση)

Παρασκευαστής:Η HAAS Automation, Inc. (ΗΠΑ)

Τύπος προϊόντος:Πίνακας PCB μετατροπέα

Εφαρμογή:Κέντρα κάθετης επεξεργασίας CNC HAAS

Λειτουργία:Συνοριακό διακόπτη ισχύος μετατροπέα για σπιντέλο ή σερβοκίνηση

Εναλλαγή ισχύος στο επίπεδο του κινητήρα

Το 65-4057C είναι το Inverter PCB ∙ η πλακέτα κυκλώματος διακόπτη ισχύος μέσα σε ένα σύνολο κίνησης CNC HAAS.μετατροπή της τάσης της συνεχούς διαδρομής σε τάση μεταβλητής συχνότηταςΠεριέχει τα τρανζίστορα διακόπτη ισχύος (συνήθως IGBT), τα κυκλώματα οδηγού πύλης,και τα κυκλώματα προστασίας που διαχειρίζονται κάθε συμβάν αλλαγής.

Στο σύστημα κίνησης μιας μηχανής HAAS, το PCB του μετατροπέα βλέπει το υψηλότερο ηλεκτρικό στρες από οποιοδήποτε πίνακα ελέγχου.και η αλλαγή φορτίου αντανακλάται στην ζήτηση διακόπτη στις συσκευές IGBT και τους οδηγούς πύλης τουςΕίναι ένα από τα πιο κοινά σημεία βλάβης σε ένα συγκρότημα κίνησης μετά από παρατεταμένη διάρκεια ζωής.

Το 65-4057C φέρει το επακόλουθο C αναθεώρησης, που υποδεικνύει ότι είναι η τρίτη αναθεώρηση παραγωγής του 65-4057 μετατροπέα PCB.Το HAAS ενσωματώνει ενημερώσεις εξαρτημάτων ή βελτιώσεις κυκλωμάτων, διατηρώντας παράλληλα τη λειτουργική συμβατότητα με την ίδια εφαρμογή κίνησης.

Ιστορικό αναθεώρησης και συμβατότητα

Η αναθεώρηση C είναι η πιο πρόσφατη παραλλαγή παραγωγής.Επιβεβαιώστε τη συμβατότητα με την εγκατεστημένη παραλλαγή της μονάδας πριν από την εγκατάσταση.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Η μηχανή HAAS δείχνει ένα σφάλμα κίνησης στο σπινδύλιο ή σε έναν άξονα servo.

Τα σφάλματα κίνησης που σχετίζονται με την πλακέτα μετατροπέα περιλαμβάνουν υπερστροφή, σφάλμα IGBT ή σφάλμα επικοινωνίας κίνησης στον πληγέντα άξονα ή σπιντέλο.Ελέγξτε την ασφάλεια της συνεχούς κίνησης και επαληθεύστε ότι η μονάδα IGBT (εάν είναι χωριστή) δεν έχει συντομευθεί.. Ένα IGBT βραχυκύκλωμα παράγει ένα άμεσο σφάλμα κίνησης κατά την ενεργοποίηση και μπορεί να βλάψει ταυτόχρονα το PCB του μετατροπέα ̇ δοκιμάστε το IGBT πριν τοποθετήσετε μια πλακέτα αντικατάστασης.

ΕΡΩΤΗΣΗ 2: Το 65-4057A ήταν το αρχικό πλακέτο στο μηχάνημα.

Η αναθεώρηση C έχει σχεδιαστεί ως λειτουργική αντικατάσταση για προηγούμενες αναθεωρήσεις του ίδιου PCB μετατροπέα 65-4057.Επιβεβαιώστε τη διάταξη των φυσικών συνδέσεων και τις θέσεις τοποθέτησης πριν από την εγκατάσταση.

Ε3: Τι προκαλεί την έγκαιρη βλάβη των PCB μετατροπών όπως το 65-4057C σε λειτουργία;

Θερμικό στρες από επαναλαμβανόμενο κύκλο ισχύος, υποβαθμισμένα οπτικοσύνδετα κινητήρα πύλης από παρατεταμένη διάρκεια ζωής, παροδική υπερφόρτωση συνεχούς ρεύματος από προβλήματα με τα καλώδια κινητήρα ή διαταραχές τροφοδοσίας,και η μόλυνση από ψυκτικό ή λάδι που φτάνει στο PCB είναι οι πιο συχνές αιτίεςΗ διασφάλιση της λειτουργίας του συστήματος ψύξης του κιβωτίου κίνησης και των συνδέσεων των καλωδίων κινητήρα είναι σε καλή κατάσταση και παρατείνει σημαντικά τη διάρκεια ζωής του PCB του μετατροπέα.

Ε4: Μπορεί το 65-4057C να επισκευαστεί σε επίπεδο εξαρτημάτων εάν έχει αποτύχει IGBT ή driver πύλης;

Ναι, ειδικές εταιρείες επισκευής κινητήρων HAAS μπορούν να αντιμετωπίσουν τις βλάβες σε επίπεδο συστατικών ∙και επισκευή κατεστραμμένων συνδέσμων, υπό την προϋπόθεση ότι το υπόστρωμα PCB και η ιχνοστοιχία είναι άθικτα. Η επισκευή σε επίπεδο εξαρτημάτων είναι ιδιαίτερα βιώσιμη όταν οι πλακέτες αντικατάστασης είναι σε παρατεταμένο χρόνο προετοιμασίας. Ζητήστε δοκιμές δυναμικού φορτίου ως μέρος της επαλήθευσης επισκευής.

Ε5: Το 65-4057C είναι διαθέσιμο ως νέο μέρος ή μόνο ανακαινισμένο;

Τόσο οι νέες όσο και οι δοκιμασμένες ανακαινισμένες μονάδες κυκλοφορούν στην αγορά ανταλλακτικών των κινητήρων HAAS.Η Precision Zone και παρόμοια εξειδικευμένα κατάστημα προσφέρουν δοκιμές δυναμικού φορτίου για επισκευασμένες μονάδεςΖητήστε πιστοποιητικό λειτουργικής δοκιμής πριν αποδεχτείτε οποιαδήποτε προμήθεια.
