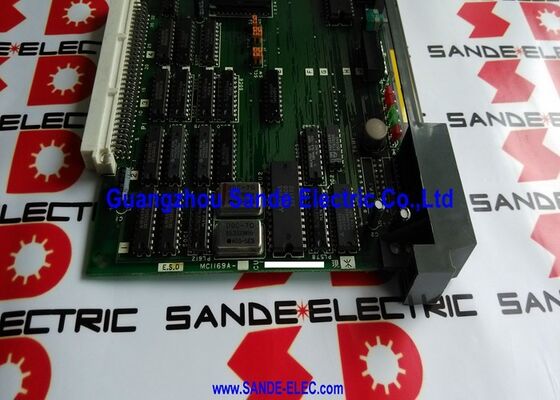

Πίνακας κυκλωμάτων PCB MC1169 MC1169

MC1169 | Πίνακας Ελέγχου Βιομηχανικού Αυτοματισμού — Ανταλλακτικό CNC και εργαλειομηχανών αυτοματισμού

MC1169 — Συμβούλιο Βιομηχανικού Ελέγχου

Ο MC1169 είναι ένας βιομηχανικός πίνακας ελέγχου που εξυπηρετεί εφαρμογές εργαλειομηχανών CNC και συστημάτων αυτοματισμού. Εντός του φάσματος των PCB βιομηχανικού αυτοματισμού, οι πίνακες ελέγχου αυτής της ονομασίας εξυπηρετούν καθορισμένες λειτουργίες επεξεργασίας σήματος, διεπαφής ή ελέγχου εντός της μεγαλύτερης αρχιτεκτονικής ελέγχου μηχανής.

Οι βιομηχανικοί πίνακες ελέγχου αυτής της κατηγορίας συνήθως παρέχουν:

Επεξεργασία σήματος:Μετατροπή, ρύθμιση και δρομολόγηση σημάτων ελέγχου μεταξύ διαφορετικών υποσυστημάτων της αρχιτεκτονικής αυτοματισμού — μεταξύ του κύριου ελεγκτή και του περιφερειακού υλικού, μεταξύ αισθητήρων και του PLC ή μεταξύ της διεπαφής χειριστή και των ηλεκτρονικών ελέγχου.

Λειτουργίες διεπαφής:Παροχή της φυσικής διεπαφής σύνδεσης μεταξύ διαφορετικών συστημάτων υλικού — γεφυρώνοντας επίπεδα τάσης, πρωτόκολλα σήματος ή μορφές φυσικών συνδέσμων που πρέπει να επικοινωνούν εντός της εργαλειομηχανής ή της κυψέλης αυτοματισμού.

Επέκταση ελέγχου:Επέκταση της χωρητικότητας εισόδου/εξόδου, του αριθμού αξόνων ή της δυνατότητας επικοινωνίας του ελεγκτή βάσης μέσω μιας προαιρετικής θέσης ή μιας κάρτας επέκτασης στο ράφι ελέγχου.

Βασικές πληροφορίες προϊόντος

Πίνακες Βιομηχανικού Ελέγχου στην Αρχιτεκτονική Αυτοματισμών

Το MC1169 καταλαμβάνει την καθορισμένη θέση του μέσα στην αρχιτεκτονική ελέγχου του συγκεκριμένου συστήματος αυτοματισμού. Οι βιομηχανικοί πίνακες ελέγχου αυτού του τύπου είναι κρίσιμα εξαρτήματα — βρίσκονται στη διαδρομή σήματος μεταξύ των κύριων στοιχείων του συστήματος και μια αποτυχημένη πλακέτα ελέγχου μπορεί να απενεργοποιήσει μια ολόκληρη λειτουργική ομάδα ακόμα και όταν το περιβάλλον υλικό είναι υγιές.

Για εργαλειομηχανές CNC και βιομηχανικούς αυτοματισμούς:

• Οι πλακέτες ελέγχου προσδιορίζονται συνήθως από τη θέση τους στο ράφι ελέγχου (υποδοχή επιλογής, υποδοχή CPU, επέκταση I/O)
• Η λειτουργία της πλακέτας επιβεβαιώνεται από την τεκμηρίωση υλικού του συστήματος υποδοχής και την ετικέτα της ίδιας της πλακέτας ελέγχου
• Η αντικατάσταση απαιτεί την ακριβή αντιστοίχιση του αριθμού εξαρτήματος — οι πλακέτες ελέγχου είναι ειδικά για το σύστημα και δεν μπορούν να εναλλάσσονται μεταξύ διαφορετικών θέσεων υποδοχής ή μοντέλων ελεγκτών

Σενάρια εφαρμογής

Σφάλμα πλακέτας ελέγχου CNC:Μια εργαλειομηχανή CNC ή ένα σύστημα αυτοματισμού αναπτύσσει ένα σφάλμα που μπορεί να εντοπιστεί στον πίνακα ελέγχου MC1169. Η πλακέτα αναγνωρίζεται από την ετικέτα με τον αριθμό ανταλλακτικού της. Η αντικατάσταση επαναφέρει τη συγκεκριμένη λειτουργία ελέγχου που εξυπηρετείται από αυτήν την πλακέτα εντός του συστήματος.

Συντήρηση συστήματος αυτοματισμού:Μια μονάδα παραγωγής που διατηρεί εξοπλισμό CNC ή αυτοματισμού αντικαθιστά το MC1169 ως μέρος ενός προγραμματισμένου κύκλου συντήρησης πίνακα ελέγχου.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η MC1169 είναι η σωστή πλακέτα για το μηχάνημά μου;

Διαβάστε τον αριθμό ανταλλακτικού από την ετικέτα της εγκατεστημένης πλακέτας. Εάν γράφει MC1169, αυτή είναι η επιβεβαιωμένη αντικατάσταση. Παραπομπή με την ηλεκτρική τεκμηρίωση της εργαλειομηχανής, το εγχειρίδιο υλικού του ελεγκτή και τη λίστα ανταλλακτικών για επιβεβαίωση του λειτουργικού ρόλου της πλακέτας και της θέσης εγκατάστασης.

Ε2: Τι κάνει συνήθως η πλακέτα ελέγχου MC1169 στο σύστημα ελέγχου μηχανής;

Η συγκεκριμένη λειτουργία του MC1169 εξαρτάται από την αρχιτεκτονική του συστήματος υποδοχής. Οι πίνακες ελέγχου με αυτήν τη μορφή χαρακτηρισμού συνήθως εξυπηρετούν ρόλους επέκτασης διεπαφής, επεξεργασίας σήματος ή επέκτασης I/O. Επιβεβαιώστε την ακριβή λειτουργία της πλακέτας από το ηλεκτρικό σχήμα του μηχανήματος — το οποίο θα δείχνει τα σήματα που εισέρχονται και εξέρχονται από το MC1169 και τα συστήματα που συνδέει.

Ε3: Η αντικατάσταση του MC1169 απαιτεί δημιουργία αντιγράφων ασφαλείας δεδομένων συστήματος ελέγχου;

Αυτό εξαρτάται από τον λειτουργικό ρόλο του διοικητικού συμβουλίου. Εάν το MC1169 αποθηκεύει δεδομένα διαμόρφωσης (παραμέτρους, ρυθμίσεις διεύθυνσης ή τιμές βαθμονόμησης), απαιτείται δημιουργία αντιγράφων ασφαλείας πριν την αφαίρεση. Εάν πρόκειται για καθαρή διασύνδεση ή πλακέτα δρομολόγησης σήματος, συνήθως δεν απαιτείται δημιουργία αντιγράφων ασφαλείας δεδομένων. Επιβεβαιώστε από την τεκμηρίωση του μηχανήματος πριν συνεχίσετε.

Ε4: Ποιες προφυλάξεις για την ESD και το χειρισμό ισχύουν για το MC1169;

Χειριστείτε με γειωμένο αντιστατικό ιμάντα καρπού σε επιφάνεια ασφαλή για ESD. Αποθήκευση και μεταφορά σε αντιστατική συσκευασία. Απενεργοποιήστε πλήρως το κεντρικό CNC ή το σύστημα αυτοματισμού πριν αποκτήσετε πρόσβαση σε οποιεσδήποτε πλακέτες εσωτερικού ελέγχου. Ακολουθήστε τις ισχύουσες διαδικασίες του εγχειριδίου συντήρησης του κατασκευαστή του μηχανήματος για ασφαλή πρόσβαση.
